เครื่องขึ้นรูปแบตเตอรี่แบบกดร้อน 128 ช่อง 5V 0.5A สำหรับการผลิตเซลล์ถุง

I. ภาพรวมอุปกรณ์

1. ฟังก์ชัน (หลักการ)

อุปกรณ์นี้ส่วนใหญ่ใช้ในการสร้างเซลล์แบตเตอรี่โพลีเมอร์ในสภาพแวดล้อมที่มีอุณหภูมิสูงและแรงดันสูง หน้าที่หลัก ได้แก่ การส่งเสริมการสร้างฟิล์ม SEI ที่มีความหนาแน่นสูง การปรับปรุงประสิทธิภาพการใช้กำลังการผลิต และการเพิ่มความสม่ำเสมอของกำลังการผลิต นอกจากนี้ ระบบยังรองรับการชาร์จกระแสไฟฟ้าสูง ซึ่งช่วยลดระยะเวลาในการสร้างและลดระยะเวลาวงจรการผลิตแบตเตอรี่โดยรวม
ได้อย่างมีประสิทธิภาพ เครื่องนี้รวมอุปกรณ์ยึดแบบกดร้อนและระบบขึ้นรูปไว้ในชุดเดียว ซึ่งประกอบด้วยแหล่งจ่ายไฟแบบ 128 ช่องสำหรับขึ้นรูปและชุดอุปกรณ์ยึด

2. ฟังก์ชั่นหลัก

อุปกรณ์ประกอบด้วยระบบหลัก 6 ระบบ ได้แก่ ระบบควบคุมอุณหภูมิ สัญญาณเตือนอุณหภูมิสูงเกิน/ต่ำเกินไป สัญญาณเตือนแรงดันเกิน/ต่ำเกินไป การควบคุมแรงดัน ระบบตู้คอนฟอร์เมชั่น และกลไกการติดตั้ง

มีคุณสมบัติดังนี้: การควบคุมอุณหภูมิอิสระสำหรับแต่ละชั้นของบอร์ด การควบคุมแรงดัน ฟังก์ชันการชาร์จ/การคายประจุ การป้องกันการชาร์จเกิน/การคายประจุ การติดต่อที่เชื่อถือได้ระหว่างแท็บแบตเตอรี่และจุดสัมผัส การเชื่อมต่อข้อมูล การจัดเก็บข้อมูลเมื่อกระบวนการเสร็จสิ้น การเรียงลำดับแรงดันไฟหลังการชาร์จ การเรียงลำดับความจุหลังการคายประจุ และระบบสัญญาณเตือนควัน

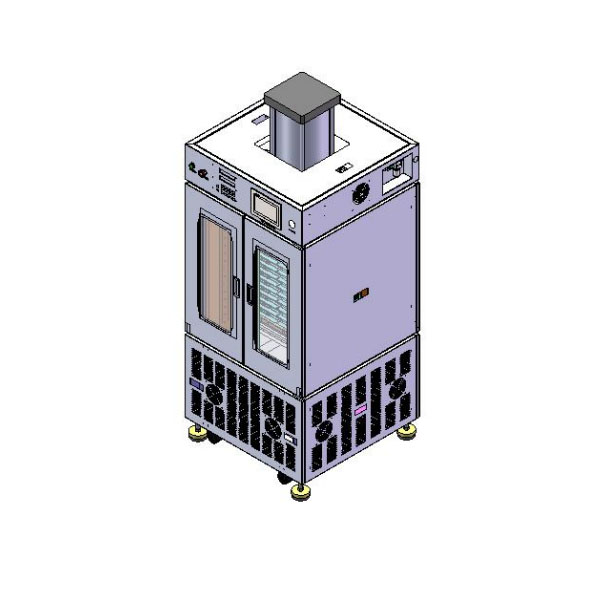

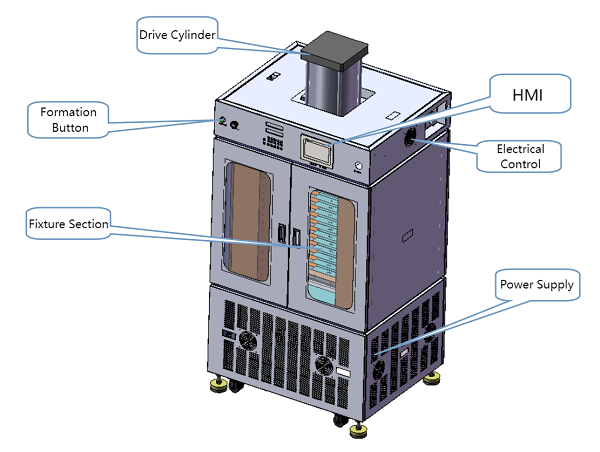

3. โครงสร้างอุปกรณ์

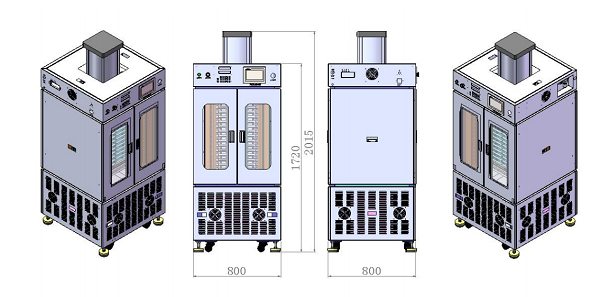

4. โครงสร้างอุปกรณ์และขนาดโดยรวม  (สำหรับการอ้างอิง)

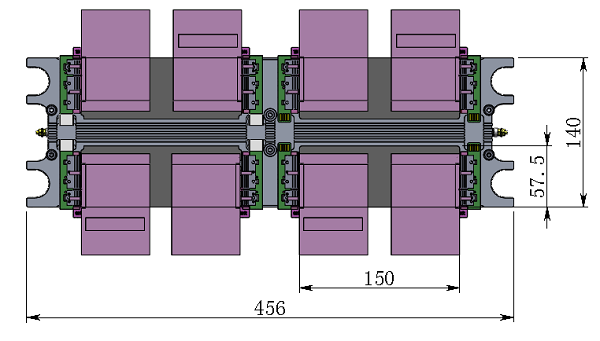

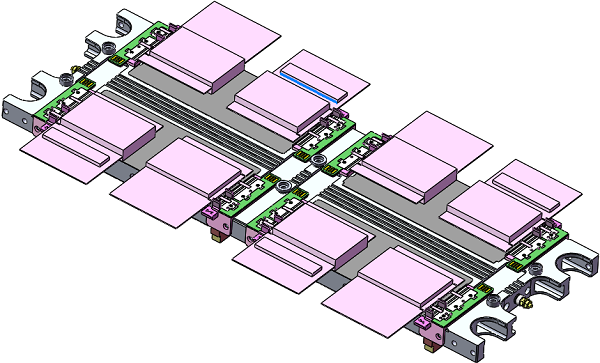

5. การวางแบตเตอรี่

                                             （8 เซลล์ต่อชั้น   ）

                                        （ถุงลมนิรภัย ด้านนอก）

6. ขั้นตอนการปฏิบัติงาน

เปิดเครื่อง → เปิดประตูตู้ด้วยตนเอง → ใส่แบตเตอรี่เข้าในอุปกรณ์ A → ตั้งค่าพารามิเตอร์สำหรับอุปกรณ์ A → อุปกรณ์ A กดลงและเริ่มกระบวนการ → ถอดแบตเตอรี่ออกด้วยตนเองหลังจากอุปกรณ์ A เสร็จสิ้น...

7. คุณสมบัติอุปกรณ์

1.  เข้ากันได้กับความหนาของเซลล์ตั้งแต่ 2.5–9 มม. โดยไม่จำเป็นต้องปรับอุปกรณ์ยึดหรือเปลี่ยนบล็อกแท็บ

2.  แผ่นอลูมิเนียม ยึดเป็นแผ่นอลูมิเนียมน้ำหนักเบาที่มีโครงสร้างเป็นตารางหนา 17 มม. ให้ความแข็งแรงดีและไม่เสียรูป

II. ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ทั่วไป

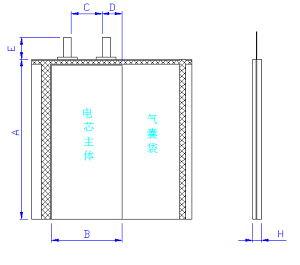

พารามิเตอร์เซลล์ที่ใช้งานได้

III. ฟังก์ชั่นหลักของซอฟต์แวร์

1.  โหมดการทำงาน ได้แก่  การชาร์จกระแสคงที่ การชาร์จกระแสคงที่/แรงดันไฟคงที่ การปล่อยกระแสคงที่ การพักผ่อน และการหมุนเวียนเงื่อนไขการตัดการชาร์จ/การปล่อยประจุ:  แรงดันไฟฟ้า เวลา กระแสสิ้นสุด และความจุสิ้นสุด

2.  ขั้นตอนการก่อตัว  รองรับการกลับมาทำงานเมื่อปิดเครื่อง, การหยุดชั่วคราว/กลับมาทำงานด้วยตนเอง, การกลับมาทำงานเมื่อปิดซอฟต์แวร์, การกลับมาทำงานเมื่อการสื่อสารหยุดชะงัก และกลับมาทำงานเมื่อหยุดผิดปกติ

3.  จัดเก็บเส้นโค้งขั้นตอนทั้งหมดสำหรับแบตเตอรี่แต่ละก้อน  ข้อมูลการทดสอบจะถูกจัดเก็บและสามารถดูได้ตลอดเวลาทั้งข้อมูลปัจจุบันและข้อมูลย้อนหลังของแต่ละช่องข้อมูลและเส้นโค้ง  จะถูกนำเสนอในสองรูปแบบที่สอดคล้องกัน และรองรับการส่งออกข้อมูลไปยัง Excel  แบบแยกรายการหรือแบบกลุ่มนอกจากนี้  ยังสามารถกำหนดค่า การส่งออกข้อมูลอัตโนมัติ  เมื่อการทดสอบเสร็จสิ้น

4.  มีอินเทอร์เฟซตรวจสอบแบตเตอรี่หลายแบบให้เลือกใช้ ได้แก่  จอแสดงผลแบบกราฟิก ข้อมูลที่ครอบคลุม ข้อมูลที่จัดหมวดหมู่ และการแสดงข้อผิดพลาด

5.  รองรับฟังก์ชั่นการป้องกันและแจ้งเตือน  สำหรับทุกขั้นตอน รวมถึงแรงดันไฟฟ้า กระแสไฟฟ้า อุณหภูมิ และความผิดปกติของแรงดัน

6.  ข้อกำหนดระบบคอมพิวเตอร์ขั้นต่ำ: CPU:  PII/300 ขึ้นไป , หน่วยความจำ:  ≥1GB , ฮาร์ดดิสก์:  ≥80GB , จอภาพ:  EGA/VGA , ระบบปฏิบัติการ:  Microsoft™ Windows 2000 ขึ้นไป , พอร์ต USB ซีเรียลที่ใช้งานได้ 1  พอร์ต , เมาส์และคีย์บอร์ด

7.  มีซอฟต์แวร์ปฏิบัติการรวมอยู่ด้วยผู้ใช้จะต้อง  จัดเตรียม คอมพิวเตอร์ของตนเอง

8.  ฟังก์ชันการป้องกัน: (1)  การป้องกันแรงดันไฟเกิน แรงดันไฟต่ำ กระแสเกิน กระแสต่ำเกินไป และความจุเกิน  ด้วยซอฟต์แวร์(2)  ช่วงการป้องกันที่กำหนดค่าได้  สำหรับแรงดันไฟและกระแสไฟฟ้า พร้อม  การแจ้งเตือนและการบันทึกเหตุการณ์ (3)  ไฟสัญญาณเตือน  สำหรับอุณหภูมิและแรงดันเกินขีดจำกัด พร้อม  การระบุสถานะ (4)  ปุ่มหยุดฉุกเฉิน:  เมื่อกด อุปกรณ์จะยังคงยึดแน่นและระบบจะตัดไฟ(5)  ติดตั้งเครื่องตรวจจับควัน:  ระบบจะ  ส่งเสียงเตือน  เมื่อตรวจพบ

สถานะไฟแสดงสถานะสามสี: (1)  สีเหลือง:  สแตนด์บาย (ไม่ได้กดอุปกรณ์) (2)  สีเขียว:  อยู่ระหว่างดำเนินการ (กำลังกดและกำลังชาร์จ) (3)  สีแดง:  ความผิดพลาดของระบบ (อุณหภูมิเกิน/ต่ำเกินไป แรงดันไฟฟ้าเกิน/ต่ำเกินไป ควัน ความผิดพลาดในการสื่อสาร ฯลฯ)

IV. ข้อกำหนดด้านสภาพแวดล้อมการติดตั้ง

IV. ข้อกำหนดการติดตั้งอุปกรณ์

1.  แหล่งจ่ายไฟ:  AC380V, 50Hz, ระบบสามเฟสสี่สาย; ช่วงความผันผวนของแรงดันไฟฟ้า: ±10%

2.  การใช้พลังงานทั้งหมด: พลังงานความร้อน: สูงสุด 5.7 กิโลวัตต์พลังงานในการชาร์จ: สูงสุด 0.32 กิโลวัตต์

3.  อากาศอัด:  0.6–0.8 MPa; ความผันผวนของแรงดัน: ±1% (อากาศอัดที่สะอาด: ปราศจากน้ำ ปราศจากน้ำมัน กรอง และรักษาแรงดันให้คงที่)

4.  ข้อมูลจำเพาะของอุปกรณ์: น้ำหนัก:  ประมาณ 700 กก. สีที่ปรากฏ:  สีเทาอ่อนหรือตามที่ลูกค้าระบุ

5.  สภาพแวดล้อม: อุณหภูมิโดยรอบ:  0–45°C

6.  ความชื้นสัมพัทธ์:  30%–75% RH; ตรวจสอบให้แน่ใจว่าพื้นที่ทำงานแห้ง มีการระบายอากาศที่ดี และปราศจากการกัดกร่อนของกรด/ด่างการต่อลงดิน:  จำเป็นต้องมีการต่อลงดินเพื่อป้องกัน

V. อุปกรณ์มาตรฐาน (ต่อหน่วยอุปกรณ์)
