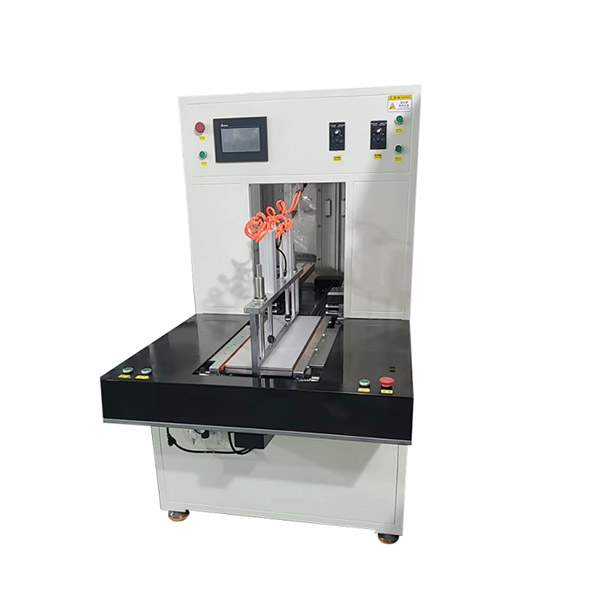

เครื่องพับและรีดผ้าแบบซองแบตเตอรี่เซลล์แบบโซลิดสเตต

I. ภาพรวมอุปกรณ์

1.แผนภาพโครงสร้างอุปกรณ์:



2.คำอธิบายอุปกรณ์ (กระบวนการดำเนินการอุปกรณ์และสถานีหลัก):



3.แผนภาพสถาปัตยกรรมระบบ

3 .1.1 กลไกการตัดแต่ง

กลไกนี้ประกอบด้วย  ล้อปรับแบนแบบพิเศษ เครื่องตัด และมอเตอร์ เฟสเดียว





3.1.2กลไกการพับ

กลไกการพับประกอบด้วย ล้อพับขั้นแรกที่ออกแบบเอง ล้อเปลี่ยนผ่าน และล้อพับขั้นที่สอง





3 .1.3 กลไกการปิดผนึกด้วยความร้อน

หน่วยนี้ประกอบด้วย  กระบอกสูบ VE และหัวปิดผนึกทองเหลือง H62 ที่ผ่านการอบด้วยความร้อน (300°C) ด้านละหนึ่งหัว

II. ข้อกำหนดการออกแบบอุปกรณ์

1.  อายุการใช้งานที่คาดหวัง:  5 ปี

2.  เวลาทำการรายวัน:  24 ชั่วโมง

3.  ระยะเวลาดำเนินการรายปี:  ต่อเนื่อง (ไม่หยุด)

III. ข้อมูลจำเพาะทางเทคนิค

1.  แหล่งจ่ายไฟ:  2.5 กิโลวัตต์  เฟสเดียว 220V AC

2.  อากาศอัด: ≥0.5 MPa, 20 ลิตร/นาที

3. ขนาดแบตเตอรี่หรืออิเล็กโทรดที่เข้ากันได้:

รหัส	ช่วงมิติ	ความต้องการวัสดุขาเข้า	หมายเหตุ
เอ	10–260 มม.	-	-
บี	10–500 มม.	-	-
ซี	<50 มม.	ความหนาของขอบ: 0.12–0.35 มม.	-
อี	2.8–20 มม.	-	-

1.  อุณหภูมิสภาพแวดล้อมการทำงาน:  10–40°C

2.  ความชื้นในสภาพแวดล้อมการทำงาน:  30–70% RH (ไม่มีการควบแน่น)

3.  ข้อกำหนดของผู้ปฏิบัติงาน:  3 เครื่องต่อคน

4.  ข้อกำหนดสูญญากาศ:  ไม่มี

5.  เวลาการทำงาน:  10 วินาทีต่อรอบการหนีบ

6.  น้ำหนักเครื่อง:  ประมาณ 300 กก. (ขึ้นอยู่กับน้ำหนักจริง)

7.  สีทาบ้าน:  มาตรฐาน PANTONE, International Warm Gray 1C

8.  ขนาดเครื่อง:  ยาว 1300 มม. × กว้าง 650 มม. × สูง 900 มม. (ขึ้นอยู่กับขนาดจริง)

9.  ระดับเสียง: ≤75 เดซิเบล

10.  อัตราความพร้อมใช้งาน:  99.8%

11.  ข้อกำหนดความแม่นยำ:

– เสี้ยนหลังการตัดแต่ง:  <0.1 มม.

– ความคลาดเคลื่อนของความกว้าง:  <0.2 มม.

– รอยยับ/การย่น:  <0.2 มม.  (ขึ้นอยู่กับผลการปิดผนึกจริง)

12.  ข้อกำหนดผลผลิต: ผลผลิตรอบแรก ≥99.5%  (ไม่รวมวัสดุขาเข้าที่มีข้อบกพร่อง)

13.  อัตราความล้มเหลว: ≤1%

14.  ความเร็ว:  3 รอบต่อนาที

IV. ฟังก์ชันพื้นฐานของอุปกรณ์

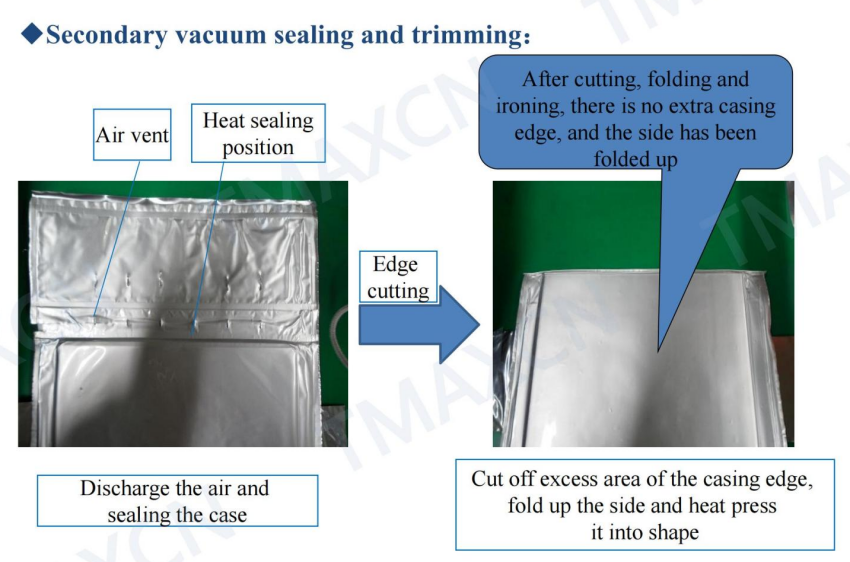

อุปกรณ์นี้เหมาะสำหรับการตัดแต่งขอบสองด้านแบบซิงโครนัส การพับ และการขึ้นรูปด้วยความร้อนของแบตเตอรี่แบบแพ็กอ่อนหลังจากการบรรจุสูญญากาศ
– กลไกการพับใช้ลูกกลิ้งที่ออกแบบมาเป็นพิเศษซึ่งเข้ากับเส้นโค้งของร่องเรขาคณิตของขอบแบตเตอรี่ ช่วยให้มั่นใจได้ถึงผลการพับที่เหมาะสมที่สุด

ขั้นตอนการปฏิบัติงาน:

ผู้ปฏิบัติงานวางแบตเตอรี่ลงในที่หนีบด้วยมือ

เมื่อ  เริ่มต้นด้วยมือทั้งสองพร้อมกันกระบอกสูบ  จะกดลงเพื่อยึดเซลล์จากนั้น  แคลมป์จะเคลื่อนที่โดยอัตโนมัติ ผ่าน:

1.  ลูกกลิ้งปรับขอบ  ให้ เรียบ

2.  เครื่อง ตัดโรตารี่

3.  ลูกกลิ้งพับ ขั้นแรก

4.  ลูกกลิ้งพับขั้นที่สอง

5.  ลูกกลิ้งพับขั้นที่3

6.  พื้นที่ปิดผนึกที่อุ่นสำหรับการ รีดความร้อน (ปรับเวลาได้)

หลังการปิดผนึกด้วยความร้อน:

l  ยกกระบอกสูบแคลม  ป์

l  เครื่อง  จัดการสูญญากาศ จะหยิบเซลล์ขึ้นมาและวางลงบน  สายพานลำเลียง

l  แคลมป์  กลับสู่ตำแหน่งเริ่มต้น

l  รอบ  ถัดไปจะเริ่มโดยอัตโนมัติ

V. การส่งมอบจากผู้ขาย

1.  คำอธิบายอุปกรณ์ (รวมถึงกระบวนการดำเนินการและคำอธิบายสถานีหลัก)

2.  แผนภาพสถาปัตยกรรมระบบและคำอธิบายหลักการทำงานของอุปกรณ์

3.  คู่มือการติดตั้งและการใช้งาน

4.  คู่มือการใช้งาน

5.  คู่มือการบำรุงรักษา (รวมถึงคำแนะนำการเปลี่ยนวัสดุสิ้นเปลือง)

6.  คู่มือการวินิจฉัยข้อผิดพลาด

7.  แผนผังไฟฟ้าและอุปกรณ์เสริม

8.  แบบร่างการยึดขั้นสุดท้าย (ไม่จำเป็นหากไม่เกี่ยวข้อง)

9. รายการส่วนประกอบหลัก:

ชิ้นส่วนเครื่องจักรกล	ชิ้นส่วนไฟฟ้า
จำนวนกระบอกสูบ: 8	ยี่ห้อ: AIRTAC / YSC
รางเชิงเส้น: 18	ยี่ห้อ: SHANGYING / DINGHAN
บอลสกรู: 2	ยี่ห้อ : TBI / Domestic
โซลินอยด์วาล์ว: 4	ยี่ห้อ: AIRTAC
ข้อต่อลอย: 8	ยี่ห้อ: AIRTAC
ตลับลูกปืนเชิงเส้น: 2	แบรนด์ในประเทศ
มอเตอร์ทิศทางเดียว: 2	ยี่ห้อ: TAILI
มอเตอร์สเต็ปเปอร์: 1	ยี่ห้อ: YANKONG (ในประเทศ)
พีแอลซี: 1	ยี่ห้อ: มิตซูบิชิ
เอชเอ็มไอ: 1	ยี่ห้อ: XINJE
รีเลย์โซลิดสเตต: 2	ยี่ห้อ: สหรัฐอเมริกา
เซ็นเซอร์: 2	ยี่ห้อ: SHINS (ชินชิ)

10. ข้อมูลอ้างอิงอะไหล่และอายุการใช้งาน

ชิ้นส่วนเครื่องจักรกล	ชิ้นส่วนไฟฟ้า
คัตเตอร์: 2 ชิ้น	ข้อต่อลอย: 2 ชิ้น
แผ่นกด: 3 ชิ้น	ฟิวส์: 2 ชิ้น
แผ่นรอง: 3 ชิ้น	-

11. อุปกรณ์เสริมที่จัดส่งพร้อมกับอุปกรณ์

– อะไหล่สำรอง 1 ชุด

– ชุดเครื่องมือประแจหกเหลี่ยม 1 ชุด

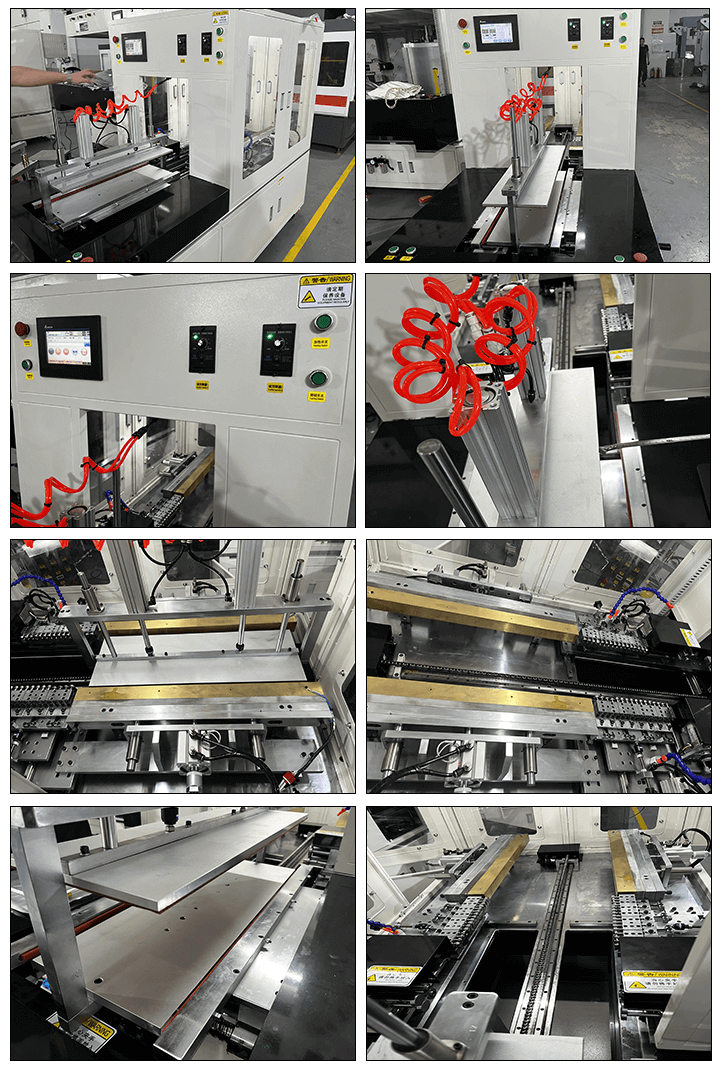

12. ภาพอุปกรณ์

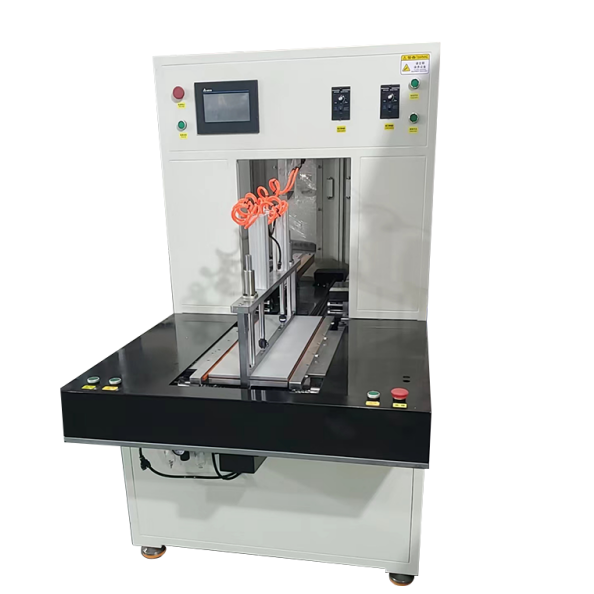

Ⅷ 、การแสดงผลิตภัณฑ์
