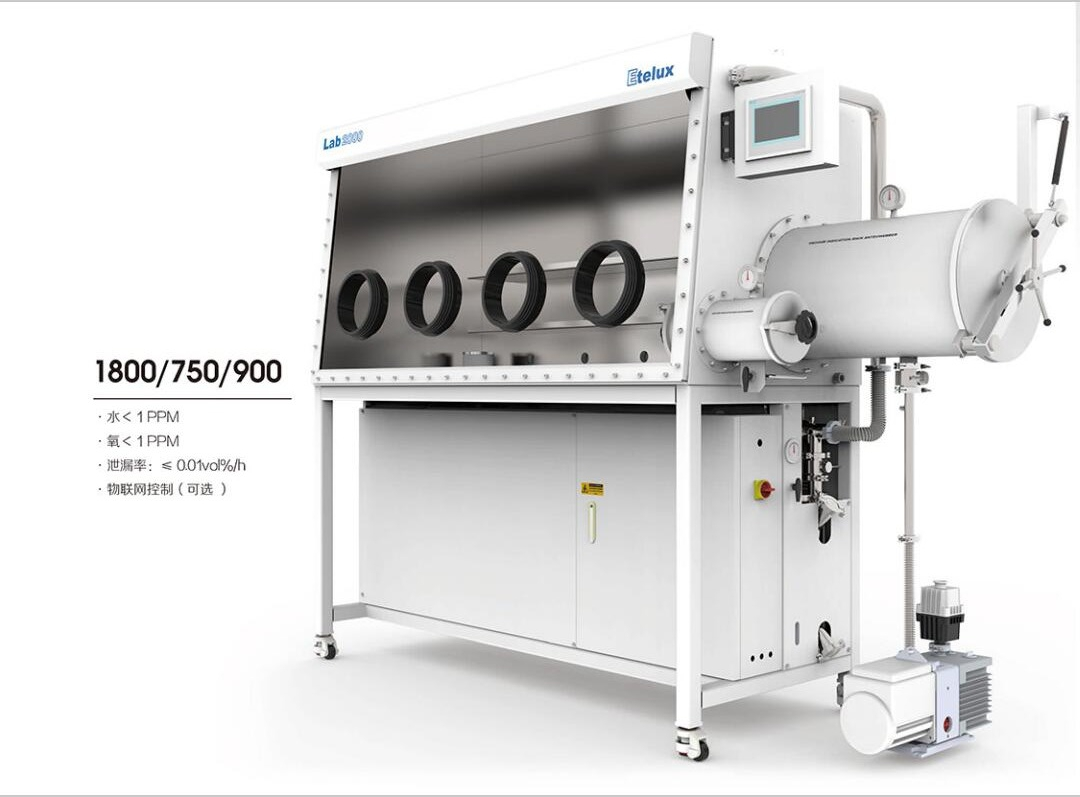

กล่องถุงมือแบบคอลัมน์ฟอกอากาศคู่ด้านเดียวพร้อมฟังก์ชันทำความร้อน

แผนงานทางเทคนิค

เกณฑ์การยอมรับ:

ภายใต้สภาวะมาตรฐาน คือ ภายใต้อุณหภูมิคงที่ 20-25 องศาเซลเซียส ความชื้นสัมพัทธ์ 65% และแหล่งอากาศเฉื่อย 99.999% ดัชนีออกซิเจนในน้ำหมุนเวียนของตัวถังเปล่าจะต่ำกว่า 1ppm อุปกรณ์นี้มีแผงควบคุมภาษาอังกฤษและหน้าจอการทำงานภาษาอังกฤษ

ตัวบ่งชี้ทางเทคนิคหลักและการกำหนดค่า

1. กล่อง

1.1. ขนาด: 1800มม. (ยาว) ×900มม. (สูง) ×750มม. (กว้าง)

1.2. วัสดุ: โครงสร้างสแตนเลส (ชนิด 304) ความหนา 3มม.

1.3. ฟิลเตอร์: รูรับแสง 0.3 ไมครอน

1.4. ถุงมือยางบิวทิล: นำเข้าจากสหรัฐอเมริกา ความหนา 0.4 มม. ปากถุงมือ 8 นิ้ว ปากถุงมือทำจากโลหะผสมดูราลูมิเนียม (เคลือบสารป้องกันการกัดกร่อน อลูมิเนียมอโนไดซ์) เส้นผ่านศูนย์กลาง 220 มม.

1.5. หน้าต่าง: พื้นผิวการทำงานแบบเอียง หน้าต่างกระจกนิรภัยแบบถอดออกได้หนา 8 มม. ทนทานต่อการสึกหรอ ทนต่อการกัดกร่อน การส่งผ่านแสงที่ดี วงแหวนปิดผนึกพร้อมซีล OMEGA หนา 3/8 นิ้ว

1.6. อุปกรณ์สามารถรักษาแรงดันบวกและลบในระดับหนึ่ง (-2500~2500Pa) ในระหว่างการใช้งาน

1.7. กล่องนี้ติดตั้งหลอดไฟประหยัดพลังงานแบบป้องกันแสงสะท้อนและให้แสงนุ่มนวล

1.8. กล่องมีแผงแสดงสินค้าพร้อมชั้นวางปรับระดับได้ 2 ชั้น

1.9. กล่องมีแผงขั้วไฟฟ้าแบบมีรูพรุน (แหล่งจ่ายไฟ: 220V±10% 50Hz±10%)

1.10. กล่องสามารถกำหนดค่าด้วยพอร์ต KF-40 มาตรฐานจำนวน 5 พอร์ต

1.11. อัตราการรั่วไหล: ≤0.001vol%/ชม.

1.12. ขายึดโครงเหล็ก พร้อมล้อเลื่อนสูง 950 มม. ติดตั้งด้วยล้อเลื่อนสากล

2. ห้องเปลี่ยนผ่าน

1. เตาอบ: รูปทรงทรงกลม ขนาด φ360*600 มม. วัสดุสแตนเลส 304 พร้อมรางเลื่อน แผ่นรองรับแบบยืดได้

2. วิธีการทำความร้อน: ความสม่ำเสมอของอุณหภูมิของพื้นที่ทำความร้อนในห้องทำความร้อนภายในลวดทำความร้อนคือ ≤±5℃

3. เมื่ออุณหภูมิคงที่ ความแตกต่างของอุณหภูมิระหว่างโซนความร้อนในเตาอบและอุณหภูมิที่ตั้งไว้คือ ≤±5°

4. อุณหภูมิความร้อนสูงสุด 200±5℃

5. ความแม่นยำในการแสดงผลเครื่องมือควบคุมอุณหภูมิ: ≥±2°

6. ควรมีชั้นฉนวนกันความร้อนระบายความร้อนด้วยน้ำภายนอกห้องทำความร้อน และอุณหภูมิผนังด้านนอกควรน้อยกว่า 50℃ และควรตรวจสอบให้แน่ใจว่าการบำรุงรักษาและการเปลี่ยนนั้นสะดวก

7. ประตูด้านในและด้านนอกของห้องทำความร้อนได้รับการหุ้มฉนวนหลายชั้น และประตูเป็นแบบยึดด้วยสายเคเบิล

8. การควบคุมอุณหภูมิห้องโดยสาร: เครื่องมือควบคุมอุณหภูมิแบบดิจิตอลอัจฉริยะ เพื่อให้เกิดฟังก์ชันการทำความร้อนและฉนวนที่สม่ำเสมอโดยอัตโนมัติ พร้อมระบบแจ้งเตือนข้อผิดพลาดอุณหภูมิเกิน และฟังก์ชันปิดเครื่องอัตโนมัติ

9. ห้องโดยสารเปลี่ยนผ่านขนาดเล็ก φ159*300 ประตูแบบหัวเข็มขัด

3. ระบบควบคุม

3.1. โหมด: ประกอบด้วยฟังก์ชันการวินิจฉัยตนเอง ฟังก์ชันปิดเครื่องและสตาร์ทอัตโนมัติ พร้อมฟังก์ชันควบคุมแรงดันและฟังก์ชันปรับอัตโนมัติ ระบบควบคุมอัตโนมัติ ระบบควบคุมรอบการทำงาน การป้องกันด้วยรหัสผ่าน และการควบคุมห้องสุญญากาศผ่านหน้าจอ LCD ตัวเครื่องควบคุมด้วยหน้าจอสัมผัส Siemens PLC

3.2. การควบคุมแรงดัน: ควบคุมแรงดันของกล่องและห้องเปลี่ยนผ่านที่ค่าที่ตั้งไว้

l ผู้ใช้สามารถตั้งค่าช่วงแรงดันใช้งานระหว่าง +25 ถึง -25 มิลลิบาร์ได้ตามความต้องการ ความแม่นยำอยู่ที่ ±1Pa และ PLC จะปรับแรงดันของกล่องให้อยู่ในช่วงที่กำหนดโดยอัตโนมัติ ค่าเริ่มต้นของช่วงแรงดันใช้งานอยู่ที่ -1 ถึง +3 มิลลิบาร์

เมื่อแรงดันภายในเคสสูงกว่า 12 มิลลิบาร์ PLC จะเปิดวาล์วความปลอดภัยโดยอัตโนมัติเพื่อลดแรงดันและปกป้องถุงมือ อุปกรณ์ และวัสดุภายในเคส

l ใช้สวิตช์เท้าเพื่อปรับแรงดันถังให้ละเอียด

l 3.3. แป้นเหยียบ: สามารถควบคุมแรงกดของกล่องเก็บของ ใช้งานง่าย

4. ระบบหมุนเวียน (รวมทั้งระบบฟอกและฟื้นฟู)

4.1. BASF ประเทศเยอรมนี, วัสดุกรอง UOP ของสหรัฐอเมริกา, วาล์ว Baode ประเทศเยอรมนี ระบบโฮสต์ผสานรวมการออกแบบแบบแยกส่วน กลุ่มวาล์วโซลินอยด์แก๊สควบคุมอิเล็กทรอนิกส์อัตโนมัติ การควบคุม PLC วงจร ปั๊มหมุนเวียน ระบบกรอง และจอแสดงผลที่ผสานรวมกับระบบกรองอิสระ ทำให้เป็นระบบที่กะทัดรัดและใช้งานง่าย

4.2. การควบคุม: น้ำและออกซิเจนถูกควบคุมให้น้อยกว่า 1 PPm

4.3 อุปกรณ์ปรับแต่ง: ผ่านการปรับแต่งแบบสัมผัส PLC (การทำความร้อน การอพยพ การฟอก การสร้างใหม่) ตลอดกระบวนการ ยกเว้นการระบายอากาศ 2.5 ชั่วโมงโดยไม่ต้องมีการตรวจสอบจากมนุษย์

4.4. ก๊าซทำงาน: He.N2/ หรือก๊าซ Ar (วัฏจักรก๊าซ)

4.5 พัดลมหมุนเวียน: พัดลมความถี่แปรผันความเร็วสูง 0-100m³ ควบคุมด้วยไมโครโปรเซสเซอร์ อุปกรณ์สแตนเลสที่ผ่านการทดสอบแรงดัน

4.6. คอลัมน์กรอง: คอลัมน์กรองคู่ วัสดุกรองนำเข้าจากเยอรมนี วัสดุกำจัดออกซิเจน BASF 10 กก. วัสดุดูดซับน้ำ UOP ของสหรัฐอเมริกา 10 กก. ประสิทธิภาพสูง อายุการใช้งานยาวนาน มั่นใจได้ถึงประสิทธิภาพการกรองที่ยาวนาน ความสามารถในการกรองน้ำ 2.2 ㎏ ความสามารถในการดูดซับออกซิเจน 63 ลิตร พร้อมใช้งานและใช้งานได้อย่างต่อเนื่อง

4.7. วาล์วฟอกอากาศ: วาล์วไฟฟ้า-นิวเมติกส์อัตโนมัติ

4.8. ตัวกรอง: ตัวกรองประสิทธิภาพสูงพร้อมตัวกรองรูรับแสงมาตรฐาน HEPA ขนาด 0.3 ไมครอน

4.9 การฟื้นฟู: ใช้สำหรับการนำระบบบำบัดกลับมาใช้ใหม่ เพื่อให้ระบบทำงานได้อย่างมีประสิทธิภาพ การฟื้นฟูต้องใช้ส่วนผสมของฮีเลียม/H2 ไนโตรเจน/H2 หรืออาร์กอน/H2 โดยมี H2 คิดเป็น 10% ก๊าซรีไซเคิลจะไหลเข้าสู่มาตรวัดการไหลก่อน จากนั้นจึงไหลเข้าสู่คอลัมน์บำบัด

5. ระบบการแสดงผล

SIEMENS จากเยอรมนี ควบคุมการทำงานด้วยหน้าจอสัมผัส PLC ของ Siemens สลับการทำงานได้ทั้งภาษาจีนและภาษาอังกฤษ

6. ระบบสุญญากาศ

เพิ่มระบบควบคุมเวลาเริ่ม-หยุดการทำงานของปั๊มสุญญากาศ ปั๊มสุญญากาศที่เลือกคือปั๊มสุญญากาศ British Edwards รุ่น RV12 อัตราการไหล 12 ลบ.ม./ชม. สุญญากาศจำกัด 2x10-3 มิลลิบาร์ ห้องโดยสารสำหรับเปลี่ยนผ่านสามารถดูดฝุ่นแยกกันได้ และสามารถควบคุมแยกกันได้ตลอดเวลา (นำเข้าจากต่างประเทศ)

7. การทำความสะอาดกล่องอัตโนมัติ

แผ่นชุบควบคุมแก๊สอัตโนมัติ ผู้ใช้ตั้งเวลาทำความสะอาด จากนั้นแตะปุ่มเริ่มบนหน้าจอสัมผัส ระบบจะเริ่มทำความสะอาดกล่อง และหยุดอัตโนมัติเมื่อถึงเวลาที่กำหนด ฟังก์ชันทำความสะอาดกล่องอัตโนมัติ สภาพแวดล้อมที่แตกต่างกันของก๊าซที่เปลี่ยนและการทำงานของน้ำที่ผิดพลาด การทำความสะอาดกล่องออกซิเจนอัตโนมัติอย่างรวดเร็ว วาล์วทำความสะอาดกล่องอัตโนมัติเชื่อมต่ออย่างแน่นหนากับท่อที่ผสานรวมของกล่องด้วยท่อเหล็ก KF25 และอินเทอร์เฟซภายนอกคือขั้วต่อเจดีย์ KF25

8. ระบบดูดซับตัวทำละลายอินทรีย์

เพื่อป้องกันอิทธิพลของตัวทำละลายอินทรีย์ต่อคอลัมน์การทำให้บริสุทธิ์ จึงได้เชื่อมต่อคอลัมน์ตัวทำละลายแบบอนุกรมเข้ากับระบบกล่องถุงมือ โดยตัวกลางหลักประกอบด้วยคาร์บอนกัมมันต์และอะลูมินากัมมันต์คุณภาพสูงและประสิทธิภาพสูง เพื่อป้องกันการเกิดกรดไฮโดรฟลูออริก ระบบดูดซับตัวทำละลายอินทรีย์บรรจุด้วยความจุ 7 กิโลกรัม และมีอินเทอร์เฟซ KF40 ที่ด้านบนและด้านล่างของคอลัมน์เพื่ออำนวยความสะดวกในการเติมเชื้อเพลิง และผู้ใช้สามารถเติมเชื้อเพลิงได้ด้วยตนเอง เพื่อป้องกันการเกิดกรดไฮโดรฟลูออริก ถังคอลัมน์ตัวทำละลายจึงถูกเปิดใช้งานด้วยอะลูมินาครึ่งหนึ่ง

ตัวบ่งชี้ทางเทคนิคหลักและการกำหนดค่า

1. เครื่องวิเคราะห์น้ำ (1, MICHELL, สหราชอาณาจักร)

1.1 ช่วง: 0-1000ppm

1.2 ข้อผิดพลาด: ±1% ppm

1.3 สภาพแวดล้อม: -10℃ -50℃

1.4 จอแสดงผล: จอแสดงผล PLC

2. เครื่องวิเคราะห์ออกซิเจน (1 ชุด หัววัดไฟฟ้าเคมี AVCRAY ของอเมริกา)

2.1 ช่วง: 0-1000ppm

2.2 ข้อผิดพลาด: ±1% ppm

2.3 สภาพแวดล้อม: -10℃ -50℃

2.4 จอแสดงผล: จอแสดงผล PLC

การกำหนดค่าหลัก

รายการจัดส่งโดยละเอียด

1 บรรจุภัณฑ์ส่งออกมาตรฐาน: การป้องกันการชนภายใน บรรจุภัณฑ์กล่องไม้สำหรับส่งออกภายนอก

2. จัดส่งโดยด่วน ทางอากาศ ทางทะเล ตามความต้องการของลูกค้าเพื่อค้นหาวิธีที่เหมาะสมที่สุด

3. รับผิดชอบความเสียหายในระหว่างกระบวนการจัดส่ง จะเปลี่ยนชิ้นส่วนที่เสียหายให้คุณฟรี
