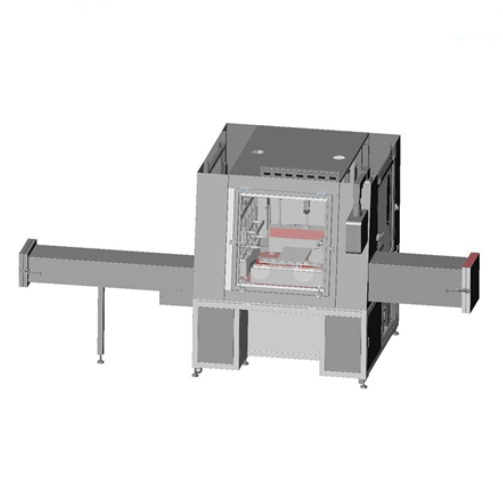

เครื่องบรรจุอิเล็กโทรไลต์อัตโนมัติแบบเซลล์ถุงสำหรับการฉีดแบตเตอรี่ลิเธียม

ส่วนใหญ่ใช้สำหรับการบรรจุอิเล็กโทรไลต์ แบบอัตโนมัติ  ในเซลล์ถุงการกระจายสูญญากาศ และการปิดผนึก  หลังจากการบรรจุอิเล็กโทรไลต์

ใส่แบตเตอรี่ลงในอุปกรณ์ติดตั้งด้วยตนเองและวางตำแหน่ง เหยียบแป้นหมุน จานหมุนจะเคลื่อนไปยังสถานีถัดไปโดยอัตโนมัติเพื่อ  ฉีด อิเล็กโทรไลต์ หลังจาก  ฉีด อิเล็กโทรไลต์ เสร็จแล้ว จานหมุนจะหมุนไปยังกล่องตั้งสุญญากาศเพื่อ  ไล่ก๊าซ (ปรับเวลา แรงดันสุญญากาศ และ  เวลา ไล่ก๊าซ ) และหยุดนิ่งหลังจาก ไล่  ก๊าซ เสร็จแล้ว ให้หมุนไปยังสถานีปิดผนึกเบื้องต้นด้วยสุญญากาศ หลังจากปิดผนึกเบื้องต้นเสร็จแล้ว ให้หมุนไปยังตำแหน่งเริ่มต้น ถอดเซลล์แบตเตอรี่ที่ปิดผนึกแล้วออกด้วยมือ แล้วหนีบกลับเข้าที่เพื่อเริ่มวงจรการทำงาน

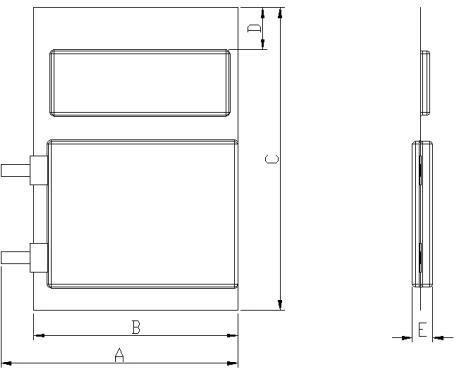

ขนาดเซลล์ที่ใช้ได้:

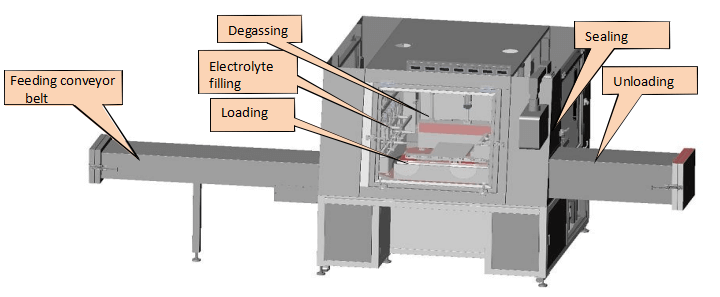

โครงสร้างเครื่องจักร

พารามิเตอร์หลัก

1. ขนาดโดยรวมและขนาดห้องทรานสิชั่น:

ขนาดโดยรวม:  ยาว 3.8ม.*กว้าง 1.6ม.*สูง 1.9ม. (ขนาดสุทธิ : ยาว 1.6ม.*กว้าง 1.6ม.*สูง 1.2ม.),

 ขนาดห้องเปลี่ยนผ่านด้านหน้า  :  ยาว 900  ㎜ * กว้าง 400 ㎜ * สูง 400 ㎜ ,

ขนาด ห้อง  เปลี่ยนผ่าน  ด้านหลัง  :  ความยาว 550 ㎜ * ความกว้าง 400 ㎜ * ความสูง400 ㎜

(การใช้ประตูด้านในและประตูด้านนอก การเปิดประตูด้านในจะถูกควบคุมโดยกระบอกลมและแป้นเหยียบ ส่วนประตูด้านนอกจะถูกควบคุมด้วยมือ)

2. สายพานลำเลียง

เพื่อให้มั่นใจถึงความต่อเนื่องของการป้อนอาหาร จึงมีการสร้างสายพานลำเลียงอาหารชุดหนึ่งขึ้นเป็นพิเศษในถังป้อนอาหารเกิน ซึ่งควบคุมด้วยแป้นเหยียบ

3. วัตถุดิบหลัก

ใช้แผ่นสแตนเลส SU304 และแผ่นผ่านสี่เหลี่ยม กล่องสูญญากาศทำจากโลหะผสมอลูมิเนียมผ่านกระบวนการออกซิเดชัน ส่วนรับน้ำหนักของโครงทำจากเหล็กเชื่อมสี่เหลี่ยมขนาด 50 มม. * 50 มม. * 3.0 มม. ทาสีผ่าน และส่วนบนของแผ่นโลหะทำจากสแตนเลส 1.5 มม. หลังจากสร้างแผ่นแล้ว ด้านนอกจะถูกทาสี

4. ห่วงแก้วและถุงมือ

กระจกกล่องถุงมือทำจากแผ่นพีซีใสนำเข้าขนาด 6 มม. แผ่นพีซีใสทำจากโครงโลหะสแตนเลส ยึดด้วยสกรู วงแหวนถุงมือทำจากวัสดุป้องกันการกัดกร่อน วงแหวนถุงมือและวงแหวนปิดผนึกติดตั้งอยู่ในแผ่นพีซีใสเหนือแผ่น

5. ถุงมือแขนยาว, ที่รองเท้า และล้อเลื่อน

ถุงมือสำรองสำหรับสถานีปฏิบัติงานเป็นถุงมือแขนยาวที่ทนกรดและด่าง มีถุงมือมาให้หนึ่งคู่ (รวม 2 คู่) เป็นมาตรฐาน มีที่รองเท้า 4 อันและล้อเลื่อน 4 อัน ที่รองเท้าพร้อมสำหรับการติดตั้ง หลังจากจัดวางตำแหน่งเรียบร้อยแล้ว

6. เทคโนโลยีการประมวลผลและข้อต่อชน

แผ่นด้านล่างทั้งหมดเชื่อมติดแน่นสนิทเพื่อความแน่นหนา ข้อต่อชนกันเชื่อมติดด้วยซีลฝ้าย สกรู และน็อต พร้อมประตูสำหรับการบำรุงรักษาที่รวดเร็ว

7. ระบบกักเก็บ อิเล็กโทรไลต์ :

ติดตั้งระบบจ่ายของเหลวอัตโนมัติอิเล็กโทรไลต์ 2 ชุด ระบบจัดเก็บของเหลว ระบบฉีดของเหลว และระบบลดฟองด้วยแรงดันคงที่ ซึ่งสามารถใช้งานได้เป็นรอบ และมีฟังก์ชันแจ้งเตือนเมื่อถังอิเล็กโทรไลต์หมด

8. ระบบป้องกันการยึดติด

ปั๊มฉีดของเหลวจะส่งอัตโนมัติตามเวลาที่กำหนดไว้ล่วงหน้า (สามารถตั้งความยาวได้) เมื่อไม่ได้ใช้งานปั๊มฉีดของเหลวเป็นเวลานาน และเข็มจะไม่หยด เพื่อป้องกันไม่ให้การตกผลึกของอิเล็กโทรไลต์ทำให้ปั๊มฉีดติดขัด

9. ฟังก์ชั่นการกักเก็บพลังงานเมื่อปิดเครื่อง

กล่องดูดซับสามารถรักษาแรงดันไว้ได้แม้ในขณะที่ไฟฟ้าดับ (สามารถป้องกันไม่ให้ถังเกิดการระเบิดของกล่องเนื่องจากแรงดันที่มากเกินไปในถังด้านบนหลังจากไฟฟ้าดับภายใต้แรงดัน) ระบบทั้งหมดสามารถกลับมาทำงานได้อีกครั้งหลังจากไฟฟ้ากลับมา ตรวจจับสถานะการทำงานให้เสร็จสมบูรณ์โดยอัตโนมัติก่อนไฟฟ้าดับ

10. ฟังก์ชั่นปิดผนึกอัตโนมัติ

สถานีปิดผนึกสามารถแยกแยะแบตเตอรี่ที่ถูกปิดผนึกด้วยของเหลว และแบตเตอรี่ที่ไม่ได้ถูกปิดผนึกด้วยของเหลวได้โดยอัตโนมัติ

11. ฟังก์ชั่นการตัดสิน NG ของถุงลมนิรภัย

ก่อนการฉีดของเหลว ถุงลมนิรภัยจะอยู่ในสถานะ OK และ NG หลังจากดึงถุงลมนิรภัยออก ระบบจะแยกสถานะ OK และ NG ของถุงลมนิรภัยโดยอัตโนมัติ และเข็มฉีดของเหลวจะอยู่ในสถานะ OK ของถุงลมนิรภัยเท่านั้น ปากถุงลมนิรภัยจะถูกกดลงเพื่อฉีดของเหลวโดยอัตโนมัติ

ไฟส่องสว่างกล่องถุงมือ: หลอดไฟ LED DC24V พร้อมไฟส่องสว่าง วัสดุป้องกันการกัดกร่อน สวิตช์ควบคุมแบบหน้าจอสัมผัส

12. พารามิเตอร์ปั๊มฉีด

ปริมาณการฉีดของเหลวสูงสุดต่อวงกลม: 2.2 กรัม/รอบต่อวินาที ความแม่นยำ: น้อยกว่า 0.25%

ความแม่นยำในการฉีดสูง ความแม่นยำอยู่ที่ 0.25%

ใช้งานได้หลากหลาย ใช้การออกแบบโครงสร้างแกนวาล์วหมุน เหมาะสำหรับความหนืดต่ำ (<10000CPS) ความหนืดปานกลาง (10000~100000CPS) ถึงความหนืดสูง (>100000~500000CPS)

ป้องกันมลภาวะ ใช้การออกแบบโครงสร้างแกนวาล์วหมุน ไม่มีวงแหวนซีลแบบไดนามิก ทำความสะอาดง่ายและบำรุงรักษาง่าย สามารถใช้สำหรับการบรรจุแบบปลอดเชื้อ และตรงตามข้อกำหนดของอุตสาหกรรมอาหาร ยา และอุตสาหกรรมอื่นๆ

การใช้หัวปั๊มเซรามิกป้องกันการกัดกร่อนพิเศษที่มีความทนทานต่อการสึกหรอสูง การออกแบบที่มีอายุการใช้งานยาวนาน ส่วนประกอบที่นำเข้าในชิ้นส่วนสำคัญ ความสามารถในการป้องกันการกัดกร่อนที่แข็งแกร่ง เชื่อถือได้และทนทาน

เครื่องมีฟังก์ชั่นนับอัตโนมัติ

ใช้งานง่าย หลีกเลี่ยงปั๊มฉีดของเหลวแบบวาล์วทางเดียวพร้อมวงแหวนปิดผนึกแบบไดนามิกที่มีแนวโน้มเกิดฟองอากาศ

ไม่ต้องเปลี่ยนแหวนซีลแบบไดนามิก ง่ายกว่า สะดวกกว่า และบำรุงรักษาง่ายกว่าปั๊มลูกสูบ

โหมดควบคุม PLC ที่เชื่อมต่อสามารถควบคุมได้โดยอัตโนมัติหรือสามารถควบคุมด้วยตนเองโดยใช้สวิตช์เหยียบภายนอก
