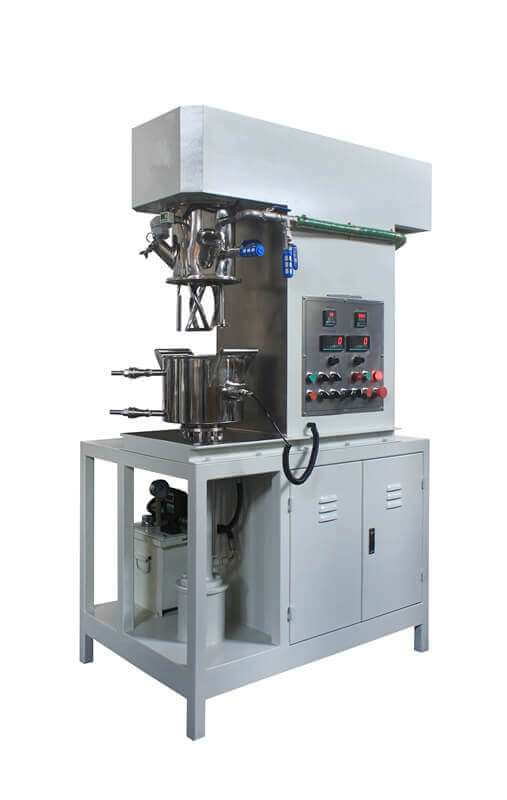

เครื่องผสมสูญญากาศแบบกระจายตัวแบบดาวเคราะห์ความเร็วสูง 10 ลิตรสำหรับสายการผลิตแบตเตอรี่นำร่อง
I. คุณสมบัติของอุปกรณ์ :
ขอบเขตการใช้งาน
l การผสมและการกระจายผงและของเหลวกาวทั่วไปต่างๆ เพื่อให้ได้วัสดุที่ผสมกันอย่างทั่วถึง
l ช่วงความหนืดที่ใช้ได้ ≤ 1.2 ล้าน cP
II. พารามิเตอร์อุปกรณ์หลัก :
ส่วนประกอบของถังล่าง
l ปริมาตรรวมที่ออกแบบ : 3.8 ลิตร
ปริมาตร ที่มีประสิทธิภาพ : 1.2–2 ลิตร
l เส้นผ่านศูนย์กลางภายในภาชนะ : 180 มม.
l ความลึกภายในภาชนะ : 150มม.
l วัสดุของภาชนะ : 304 (ส่วนที่สัมผัสกับวัสดุ)
l ประเภทแจ็คเก็ตควบคุมอุณหภูมิ : แจ็คเก็ตสามชั้นบนผนังถังสำหรับการทำความร้อนและความเย็น พร้อมฉนวน; แจ็คเก็ตชั้นเดียวที่ก้นถังสำหรับการทำความเย็นหรือความร้อน
วิธีการให้ความร้อน : ท่อทำความร้อนไฟฟ้าที่ก้นถัง ปลอกน้ำมันทำความร้อนพร้อมเซ็นเซอร์วัดอุณหภูมิ
l อินเทอร์เฟซแจ็คเก็ต : G3/8" พร้อมข้อต่อแบบถอดเร็ว
l ระบบหมุนเวียนคอยล์ระบายความร้อน : จัดทำโดยลูกค้า อุณหภูมิน้ำเข้าเสื้อ ≤ 8°C อัตราการไหลของน้ำระบายความร้อน > 1.5 ลิตร/นาที
l วิธีการปล่อย : วาล์วลูกสูบ DN25 ที่ก้นถัง
l อุณหภูมิแวดล้อมการออกแบบ : -10～+120°C
l วิธีการเคลื่อนที่ : ฐานถังพร้อมลูกปืนเคลื่อนที่ไปตามราง
พารามิเตอร์ของใบพายคน – ประเภทใบพายหลายชั้น
ความถี่ ในการทำงาน : 5–50Hz
l กำลังการกวน : 0.75kW
l ความเร็วรอบการหมุนของพาย : 8–76 รอบต่อนาที
l ความเร็วกล่องดาวเคราะห์ : 5–52 รอบต่อนาที
l เส้นผ่านศูนย์กลางพาย : 92 มม.
l ประเภทไม้พาย : ใบพายหลายชั้นพร้อมการขูดด้านล่าง
l วัสดุพาย : 304
l ความเร็วปลายพาย : 0.03–0.36ม./วินาที
l จำนวนพาย : 2
l ระยะห่างระหว่างพายและผนังถัง : 5±1 มม.
l ระยะห่างระหว่างพายและก้นถัง : 2–3 มม.
ส่วนประกอบการกระจายตัว
ความถี่ ในการทำงาน : 5–50Hz
l กำลังกระจาย : 1.1 กิโลวัตต์
l ความเร็วการกระจาย : 450–4450 รอบต่อนาที
l เส้นผ่านศูนย์กลางแผ่นดิสก์ : 60มม.
l ประเภทดิสก์ : หยัก
l วัสดุดิสก์ : 304
l ความเร็วปลาย : 1.3–13ม./วินาที
l จำนวนแผ่น : 1
l จำนวนเพลา : 1
ส่วนประกอบที่ขูดผนัง
l วัสดุตัวยึดขูด : 304
l วัสดุใบมีดขูด : PTFE
l ความเร็วของเครื่องขูด : เท่ากับความเร็วของกล่องดาวเคราะห์
l การถอดออกได้ : การออกแบบที่ถอดออกได้ (ต้องถอดที่ขูดออกในระหว่างกระบวนการที่มีความหนืดสูง)
ฐานและส่วนประกอบการยก
l วัสดุ : เหล็กกล้าคาร์บอนโครงสร้างที่มีความแข็งแกร่งสูง
l วิธีการยก : ไฮดรอลิก
l ไกด์ยก : แท่งไกด์
l ระยะยก : ≤ 225 มม.
ส่วนประกอบของลำกล้องด้านบน
ล. วัสดุ : 304
l ช่องป้อนผง + ของเหลว : ช่องป้อนกระจกมองระดับ DN50 ×1
l พอร์ตสปอตไลท์ : กระจกมองระดับกระจกนิรภัย DN50 ×1
l พอร์ตสุญญากาศ/ไอเสีย : เกลียวภายใน G1/2" ×1
l พอร์ตไอเสีย : ใช้ร่วมกับพอร์ตสูญญากาศ
l พอร์ตเกจวัดสุญญากาศแบบดิจิทัล : เกลียวใน M14×1.5 เมตริก ×1
ส่วนประกอบของเครื่องกดปล่อย
l โครงคานยื่น
l ขนาดแผ่นกด : ตรงกับลำกล้อง 180 มม.
l ความดันต่อพื้นที่ : 8.8กก./ซม.²
l กำลังมอเตอร์ : 0.55kW
l อัตราการไหลของปั๊มน้ำมัน : 2.4 ลิตร/นาที
l วิธีการระบายความร้อนของสถานีน้ำมัน : ระบายความร้อนด้วยอากาศ
l กดแผ่นขึ้น/ลง ควบคุม : สวิตช์เท้า
ระบบควบคุม
l ตู้ไฟฟ้า : อินเวอร์เตอร์และอุปกรณ์แรงดันต่ำ
แผงควบคุมการทำงาน : ปุ่มและลูกบิดโฮสต์
แหล่งจ่ายไฟ : AC 3×380V±5%, 50Hz
l โหมดควบคุม : การควบคุมไฟฟ้า
l การควบคุมไดรฟ์และความเร็ว : การสตาร์ทและควบคุมอินเวอร์เตอร์
l โหมดระบายความร้อน : ระบายความร้อนด้วยอากาศ
l โหมดการทำงาน : ปุ่ม + ลูกบิดที่ติดตั้งบนแผง
l จอแสดงผลอุณหภูมิแบบดิจิตอล : แสดงอุณหภูมิของวัสดุ
l ปุ่มหยุดฉุกเฉิน : 1 ปุ่ม
l ระบบเตือนภัย : สัญญาณเตือนอุณหภูมิเกิน, หยุดอุณหภูมิเกิน, ปิดสัญญาณเตือน
l Speed Display : แสดงความเร็วบนแผง
l ไฟแสดงสถานะการทำงาน : 1 ดวง
ระบบล็อคเพื่อความปลอดภัย
l หยุดฉุกเฉิน : การกดหยุดฉุกเฉินจะหยุดเครื่องทันทีและปิดการทำงานทั้งหมด
l การเริ่มผสมความเร็วต่ำ : ช่วยให้ถังลอยขึ้นขณะผสม
l การกระจายความเร็วสูง : สามารถทำงานได้เฉพาะเมื่อถังยกขึ้นเต็มที่เท่านั้น
l ล็อคเพื่อความปลอดภัยขณะทำงาน : ในระหว่างการทำงาน ถังผสมจะไม่สามารถลดหรือเปิดได้
l การป้องกันการไหลย้อนกลับของสูญญากาศ : การออกแบบถังบัฟเฟอร์สูญญากาศพิเศษเพื่อป้องกันการไหลย้อนกลับของน้ำมันปั๊มเข้าไปในกระบอกสูบ
l Fault Stop : อินเวอร์เตอร์ช่วยป้องกันการโอเวอร์โหลด กระแสเกิน แรงดันไฟเกิน การรั่วไหล และการสูญเสียเฟส
l การยกถัง : อนุญาตเฉพาะเมื่อถังอยู่ในตำแหน่งเท่านั้น
l สุญญากาศไม่ถูกปล่อย : ไม่สามารถลดถังลงได้จนกว่าจะปล่อยสุญญากาศ
l การกระจายความเร็วสูง : เริ่มต้นเฉพาะเมื่อถังยกขึ้นเต็มที่
l การป้องกันการล็อค : ป้องกันการตกผิดปกติของถังระหว่างการทำงาน
l ขั้นตอนการกวนแบบแห้ง : ใบพัดกวนจะหมุนในขณะที่ถังถูกยกขึ้น
หมายเหตุอื่นๆ
l เซ็นเซอร์อุณหภูมิ : Pt100
l การตรวจจับอุณหภูมิ : เซ็นเซอร์ติดตั้งบนผนังถัง
l ตลับลูกปืน : นำเข้าสำหรับความเร็วสูง ในประเทศสำหรับส่วนประกอบความเร็วต่ำ
l ซีลน้ำมัน : แบรนด์ในประเทศ; การปิดผนึกแบบคงที่ด้วยโอริง แบบไดนามิกด้วยซีลเชิงกล
l จารบีหล่อลื่น : ยี่ห้อในประเทศ
l น้ำมันหล่อลื่นซีลเครื่องกล : แบรนด์นำเข้า
l วาล์ว : แบรนด์ในประเทศ
l ข้อกำหนดของระบบสูญญากาศ : ลูกค้าต้องจัดหาระบบสูญญากาศที่มีความจุ 2L/s (2XZ-2)
l การกักเก็บสูญญากาศ : -0.098MPa; การกักเก็บแรงดัน > -0.085MPa เป็นเวลา 24 ชั่วโมงโดยไม่รั่วไหล
l กำลังไฟฟ้ารวม : ＞3kW
l น้ำหนักรวม : ประมาณ 600กก.
l ขนาด : ยาว1000มม. × กว้าง850มม. × สูง1835มม.
l สี : ขาวออฟไวท์
l รับน้ำหนักพื้น : 900กก./ตรม.
III. รายการอะไหล่ที่มาพร้อมอุปกรณ์ :
เลขที่ | ชื่อ | สเปค | วัสดุ | จำนวน. | หมายเหตุ |
1 | แหวนปิดผนึกฝาครอบด้านบน | ΦD×ΦN | เอฟเคเอ็ม | 1 | ตรงตามรุ่นมาตรฐานซัพพลายเออร์ |
2 | แหวนปิดผนึกกระจกมองระดับ | - | เอฟเคเอ็ม | 2 | เช่นเดียวกับข้างต้น |
3 | ปะเก็นพอร์ตฟีด | - | เอฟเคเอ็ม | 1 | เช่นเดียวกับข้างต้น |
4 | ซีลเครื่องกลความเร็วสูง | ซี+ซิลิกอน | - | 1 | เช่นเดียวกับข้างต้น |
5 | สายพานไทม์มิ่งความเร็วสูง | - | ยาง | 1 ชุด | เช่นเดียวกับข้างต้น |
6 | เครื่องขูดผนัง | - | เทฟลอน | 1 | เช่นเดียวกับข้างต้น |
7 | แผงกระจกมองเห็น | - | กระจกนิรภัย | 2 ชิ้น | เช่นเดียวกับข้างต้น |
IV. ข้อกำหนดของไซต์ :
เลขที่ | รายการ | ข้อกำหนดมาตรฐาน |
1 | ความสูงของเวิร์คช็อป | > 2.0 ล้าน |
2 | ขนาดประตู | สูง > 2.0 ล้าน; กว้าง > 1.0 ล้าน |
3 | น้ำหล่อเย็น | ตอบสนองความต้องการความเย็น แนะนำให้มีปริมาณน้ำเพียงพอ ต้องใช้น้ำร้อนในฤดูหนาวหากต้องการฉนวน |
4 | การทำความร้อน | อุณหภูมิภายในอาคาร > 20°C ในฤดูหนาวเพื่อให้แน่ใจว่าระบบไฮดรอลิกและหล่อลื่นทำงานได้อย่างถูกต้อง |
5 | พื้นที่ติดตั้ง | อ้างอิงจากแบบร่างเค้าโครงทั่วไป |
6 | แหล่งอากาศ | 5–7 kgf/cm², 100 L/นาที สำหรับปั๊มลม ฯลฯ |
7 | อื่น | ไม่อนุญาตให้มีก๊าซกัดกร่อน ของเหลว หรือก๊าซระเบิด |
