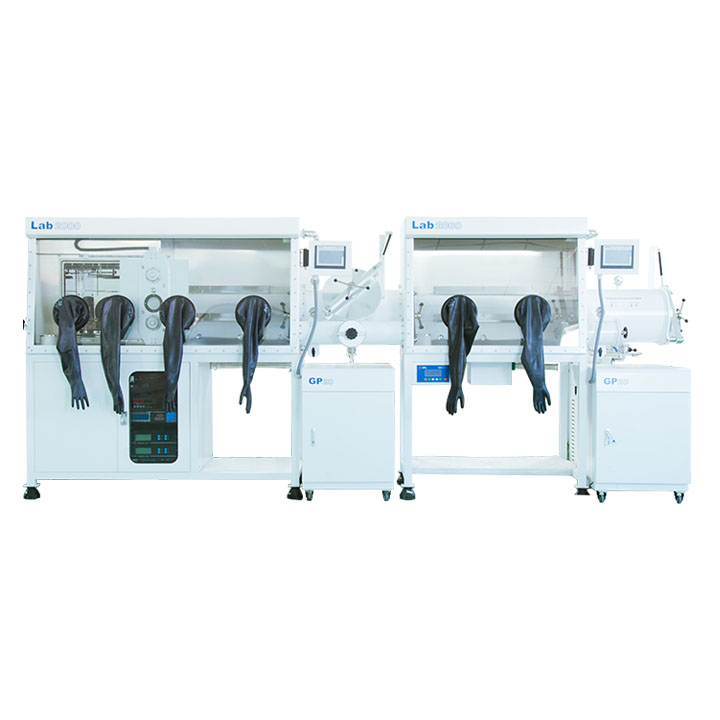

กล่องถุงมือ Perovskite แบบด้านเดียวสำหรับห้องปฏิบัติการ ใช้ร่วมกับเครื่องระเหยความร้อนหรือเครื่องเคลือบแบบหมุน

หมายเหตุ : รูปภาพนี้ใช้เพื่อการอ้างอิงเท่านั้น

หมายเหตุ : ก. ความยาวของกล่องถุงมือแบบด้านเดียวและสองสถานีสามารถเป็น 1,800 มม. หรือ 2,400 มม. ขึ้นอยู่กับความต้องการของลูกค้า

ข. ในปัจจุบันเครื่องเคลือบไม่จำเป็นต้องมีการควบคุมด้วยคอมพิวเตอร์ภายนอก เนื่องจากอุปกรณ์มีการควบคุมผ่านหน้าจอสัมผัส ซึ่งสามารถควบคุมโดยตรงบนอุปกรณ์เคลือบได้

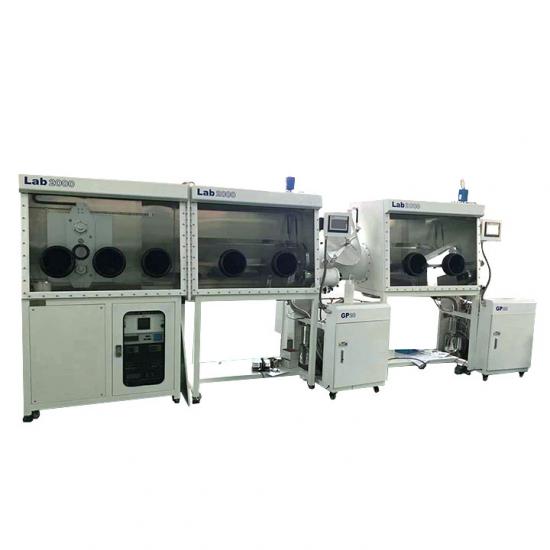

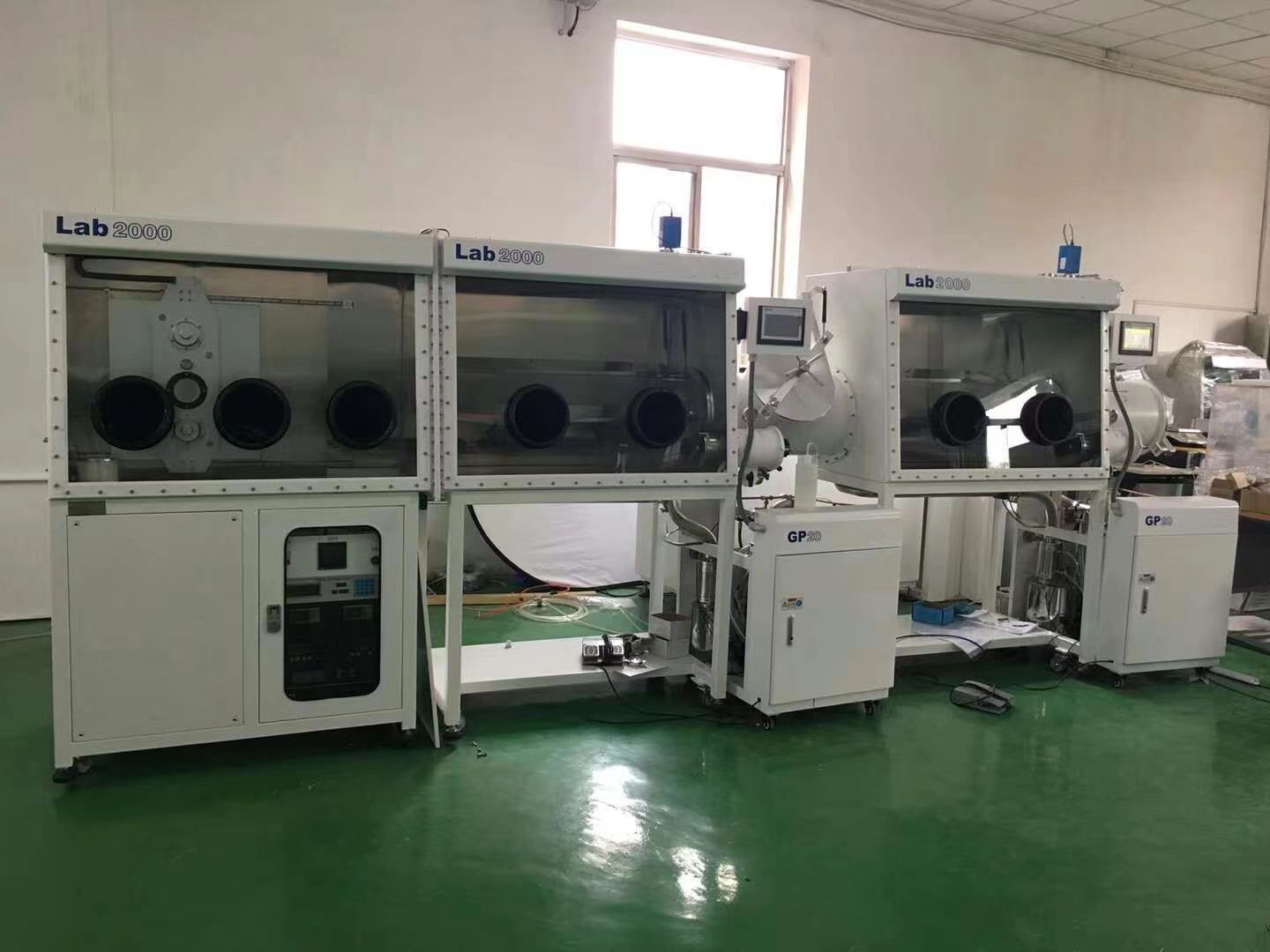

ส่วนล่างของกล่องเก็บของทางด้านซ้ายคือตัวควบคุมเครื่องมือเคลือบ ส่วนส่วนล่างขวาของกล่องเก็บของทางด้านซ้ายสามารถใช้วางเครื่องจำลองพลังงานแสงอาทิตย์หรือตู้ฟอกอากาศของอุปกรณ์ได้

กล่องใส่ถุงมือทางด้านขวาของอุปกรณ์เป็นกล่องใส่ถุงมือแบบด้านเดียวสำหรับสถานีเดียว และมุมขวาล่างเป็นตู้ฟอกอากาศ เมื่อส่งออกอุปกรณ์ เราจะวางตู้ฟอกอากาศไว้ที่ด้านล่างของกล่องใส่ถุงมือ ซึ่งสะดวกต่อการขนส่ง

ก.  เกณฑ์การยอมรับ

ภายใต้เงื่อนไขมาตรฐาน นั่นคือ ภายใต้อุณหภูมิคงที่ 20-25℃ ความชื้นสัมพัทธ์ 65% และแหล่งอากาศเฉื่อย 99.999% ดัชนีออกซิเจนของน้ำหมุนเวียนในตัวถังเปล่าจะน้อยกว่า 1ppm

B.  ตัวบ่งชี้ทางเทคนิคหลักและการกำหนดค่า

1. กล่อง

1.1. ขนาด: 2400มม. (ยาว) ×900มม. (สูง) ×750มม. (กว้าง) +1200มม. (ยาว) ×900มม. (สูง) ×750มม. (กว้าง)

1.2. วัสดุ: โครงสร้างสแตนเลส (ชนิด 304) ความหนา 3มม.

1.3. ฟิลเตอร์: รูรับแสง 0.3 ไมครอน

1.4 ถุงมือยางบิวทิล: นำเข้าจากสหรัฐอเมริกา หนา 0.4 มม. ปากถุงมือยาว 8 นิ้ว ปากถุงมือทำจากอลูมิเนียมอัลลอยด์ (เคลือบสารป้องกันการกัดกร่อน ชุบอะโนไดซ์ด้วยอะลูมิเนียม) เส้นผ่านศูนย์กลาง 220 มม. กล่อง 2400 กล่องมี ช่องสำหรับใส่ถุงมือ 4 ช่อง และกล่อง 1200 กล่องมีช่องสำหรับใส่ถุงมือ 2 ช่อง

1.5. หน้าต่าง: พื้นผิวการทำงานออกแบบเอียง หน้าต่างด้านหน้ากระจกนิรภัย 8 มม. ทนทานต่อการสึกหรอ ทนต่อการกัดกร่อน การส่งผ่านแสงที่ดี วงแหวนปิดผนึกพร้อมวงแหวนปิดผนึก OMEGA หนา 3/8 นิ้ว

1.6. รักษาแรงดันบวกและลบให้อยู่ในระดับที่เหมาะสม (-10mbar-10mbar) ระหว่างการใช้งาน

1.7. กล่องนี้ติดตั้งหลอดไฟประหยัดพลังงานแบบป้องกันแสงสะท้อนและให้แสงนุ่มนวล

1.8. ตัวกล่องมีชั้นวางแบบ 2 ชั้นพร้อมแผงแสดงสินค้า

1.9. กล่องมีแผงขั้วต่อไฟฟ้าแบบมีรูพรุน (แหล่งจ่ายไฟ: 220V±10% 50Hz±10%)

1.10. กล่องแต่ละกล่องมีพอร์ต KF-40 มาตรฐานจำนวน 8 พอร์ต

1.11. อัตราการรั่วไหล: ≤0.05vol%/ชม.

1.12. ขายึดโครงเหล็ก พร้อมล้อเลื่อนสูง 950มม. ติดตั้งด้วยล้อเลื่อนสากล

1.13. จองหน้าแปลนเครื่องจำลองพลังงานแสงอาทิตย์ไว้ด้านล่างช่องด้านซ้าย

2. ห้องเปลี่ยนผ่าน

2.1 ห้องเปลี่ยนถ่ายขนาดใหญ่แบบ T (อยู่ตรงกลางระหว่างสองกล่อง)

2.1.1. รูปทรง: รูปตัว T (สแตนเลส 304) กล่องสองกล่องเชื่อมต่อกับกล่องเก็บของ การออกแบบสามประตู ใช้งานง่าย

2.1.2. ขนาด: เส้นผ่านศูนย์กลาง 360 มม. ความยาว 700 มม. ห้องเปลี่ยนถ่ายขนาดใหญ่ ประตูลูกสูบ ห้องเปลี่ยนถ่ายพร้อมถาดเลื่อน ขัดเงา

2.1.3. พาเลท: ส่วนขยายที่สามารถเคลื่อนย้ายได้อย่างอิสระ (โครงสร้างห้องโดยสารขนาดใหญ่)

2.1.4. สุญญากาศ ≤-0.1mpa (สกัดสุญญากาศและแสดงค่าสุญญากาศ)

2.2 ห้องโดยสารเปลี่ยนผ่านขนาดเล็ก (ด้านขวาของกล่องสองกล่อง)

2.2.1. ห้องเปลี่ยนผ่านขนาดเล็กจะถูกจัดวางไว้ทางด้านขวาของกล่องทั้งสองตามลำดับ

2.2.2. ข้อมูลจำเพาะ: เส้นผ่านศูนย์กลาง 150 มม. ความยาว 300 มม. ควบคุมการสูบและเติมน้ำด้วยวาล์วแบบแมนนวล

2.2.3. ระดับสุญญากาศ ≤-0.1mpa (จำเป็นต้องมีห้องเปลี่ยนผ่านเพื่อสกัดสุญญากาศและแสดงค่าสุญญากาศ)

2.3 ห้องเปลี่ยนถ่ายขนาดใหญ่ (ด้านขวาของตู้ 1 2 00)

2.3.1. รูปทรง: ทรงกระบอก (สแตนเลส 304) เชื่อมต่อกับกล่องเก็บของพร้อมประตูเปลี่ยนผ่านขนาดใหญ่แบบล็อคเพลา ใช้งานง่าย

2.3.2. ขนาด: เส้นผ่านศูนย์กลาง 360 มม. ความยาว 600 มม. ห้องเปลี่ยนถ่ายขนาดใหญ่ ประตูลูกสูบ ห้องเปลี่ยนถ่ายพร้อมถาดเลื่อน ขัดเงา

2.3.3. การควบคุมวาล์วอัตโนมัติ การสูบและการเติม

2.3.4. พาเลท: สแตนเลส เคลื่อนย้ายได้อิสระ (พร้อมห้องโดยสารขนาดใหญ่)

2.3.5. สุญญากาศ ≤-0.1mpa (จำเป็นต้องมีห้องเปลี่ยนผ่านเพื่อสกัดสุญญากาศและแสดงค่าสุญญากาศ)

3. ระบบควบคุม (2 ชุด)

3.1. โหมด: ประกอบด้วยฟังก์ชันการวินิจฉัยตนเอง ฟังก์ชันปิดเครื่องและสตาร์ทอัตโนมัติ พร้อมฟังก์ชันควบคุมแรงดันและฟังก์ชันปรับอัตโนมัติ ระบบควบคุมอัตโนมัติ ระบบควบคุมรอบการทำงาน การป้องกันด้วยรหัสผ่าน และการควบคุมห้องสุญญากาศผ่านหน้าจอ LCD ตัวเครื่องควบคุมด้วยหน้าจอสัมผัส Siemens PLC

3.2. การควบคุมแรงดัน: ควบคุมแรงดันของกล่องและห้องเปลี่ยนผ่านที่ค่าที่ตั้งไว้

ก) ผู้ใช้สามารถตั้งค่าช่วงแรงดันใช้งานระหว่าง +12.5 ถึง -12.5 มิลลิบาร์ได้ตามต้องการ และ PLC จะปรับแรงดันของกล่องให้อยู่ในช่วงที่กำหนดโดยอัตโนมัติ ค่าเริ่มต้นของช่วงแรงดันใช้งานคือ -1 ถึง +3 มิลลิบาร์

ข) เมื่อแรงดันกล่องสูงกว่า 12 มิลลิบาร์ PLC จะเปิดวาล์วความปลอดภัยโดยอัตโนมัติเพื่อระบายแรงดันและปกป้องถุงมือ อุปกรณ์ และวัสดุต่างๆ ในกล่อง

ค) ใช้สวิตช์เหยียบเพื่อปรับแรงดันกล่องให้ละเอียดยิ่งขึ้น

3.3. แป้นเหยียบ: สามารถควบคุมแรงกดของกล่องเก็บของ ใช้งานง่าย

4. ระบบหมุนเวียนโลหิต(รวมระบบฟอกและฟื้นฟู) (สองชุด)

4.1. BASF ประเทศเยอรมนี, วัสดุกรอง UOP ของสหรัฐอเมริกา, วาล์ว Baode ประเทศเยอรมนี ระบบโฮสต์ผสานรวมการออกแบบแบบแยกส่วน กลุ่มวาล์วโซลินอยด์แก๊สควบคุมอิเล็กทรอนิกส์อัตโนมัติ การควบคุม PLC วงจร ปั๊มหมุนเวียน ระบบกรอง และจอแสดงผลที่ผสานรวมกับระบบกรองอิสระ ทำให้เป็นระบบที่กะทัดรัดและใช้งานง่าย

4.2. การควบคุม: น้ำและออกซิเจนถูกควบคุมให้น้อยกว่า 1 PPm

4.3 อุปกรณ์ปรับแต่ง: กระบวนการทั้งหมดของการปรับสัมผัส PLC (การทำความร้อน การอพยพ การฟอก การสร้างใหม่) นอกเหนือจากการระบายอากาศ 2.5 ชั่วโมงโดยไม่ต้องมีการตรวจสอบจากมนุษย์

4.4. ก๊าซทำงาน: He.N2/ หรือก๊าซ Ar (วัฏจักรก๊าซ)

4.5 พัดลมหมุนเวียน: พัดลมความถี่แปรผันความเร็วสูง 0-100m ³ ควบคุมด้วยไมโครโปรเซสเซอร์ อุปกรณ์สแตนเลสที่ผ่านการทดสอบแรงดัน

4.6. คอลัมน์กรอง: คอลัมน์กรองเดี่ยว วัสดุกรองนำเข้าจากเยอรมนี วัสดุกำจัดออกซิเจน BASF 5 กก. วัสดุดูดซับน้ำ UOP ของสหรัฐอเมริกา 5 กก. อายุการใช้งานยาวนานเป็นพิเศษ ช่วยให้ผู้ใช้มั่นใจได้ว่าผลิตภัณฑ์มีความสามารถในการกรองน้ำได้ยาวนาน ความจุในการกำจัดน้ำ 2.2 ㎏ ความจุในการดูดซึมออกซิเจน 63 ลิตร

4.7. วาล์วฟอกอากาศ: วาล์วไฟฟ้า-นิวเมติกส์อัตโนมัติ

4.8. ตัวกรอง: ตัวกรองประสิทธิภาพสูงพร้อมตัวกรองรูรับแสงมาตรฐาน HEPA ขนาด 0.3 ไมครอน

4.9 การฟื้นฟู: ใช้สำหรับการนำระบบฟอกกลับมาใช้ใหม่ เพื่อให้ระบบทำงานได้อย่างมีประสิทธิภาพ การฟื้นฟูต้องใช้ส่วนผสมของฮีเลียม/H2 ไนโตรเจน/H2 หรืออาร์กอน/H2 โดย H2 คิดเป็น 10% มาตรวัดอัตราการไหลขั้นสูงของก๊าซที่ฟื้นฟูแล้วจะถูกนำไปไว้ในคอลัมน์ฟอก

5. ระบบแสดงผล (2 ชุด)

SIEMENS จากเยอรมนี ควบคุมการทำงานด้วยหน้าจอสัมผัส PLC ของ Siemens สลับการทำงานได้ทั้งภาษาจีนและภาษาอังกฤษ

6. เครื่องวิเคราะห์น้ำ(นำเข้าจากต่างประเทศ) วัสดุยี่ห้อ: UK MICHELL/ ((สองชุด) )

1) ช่วงการวัด: 0-1000ppm

2) ความแม่นยำ: ± 1% ppm

3) จอแสดงผล: เอาต์พุตของเครื่องวิเคราะห์เชื่อมต่อกับ PLC ค่าการตรวจจับจะแสดงบนหน้าจอสัมผัส และสามารถตั้งค่าสัญญาณเตือนได้

4) การควบคุม: ระบบหมุนเวียนก๊าซสามารถควบคุมได้ตามการตั้งค่าของผู้ใช้เพื่อให้บรรลุการลดรอบ

5) สภาพแวดล้อม: -10 ℃ -50 ℃

7. เครื่อง วิเคราะห์ออกซิเจน (นำเข้าจากต่างประเทศ) วัสดุยี่ห้อ: AVCRAY ((สองชุด))

1) สามารถตั้งค่าช่วงการวัดได้: 0-1000ppm

2) สภาพแวดล้อม: -10 ℃ -50 ℃

3) ความแม่นยำ: ± 1% ppm

4) ตำแหน่งการติดตั้ง: เซ็นเซอร์ออกซิเจนติดตั้งอยู่บนกล่อง โดยไม่คำนึงถึงการหมุนเวียนของก๊าซหรือไม่ เซ็นเซอร์ออกซิเจนจะตรวจจับบรรยากาศในกล่องอย่างต่อเนื่องและแสดงปริมาณออกซิเจนในกล่องเก็บของ

5) เซ็นเซอร์: แบตเตอรี่วัสดุไฟฟ้าเคมี ข้อดีคือมีความแม่นยำเป็นศูนย์ มีการดริฟท์น้อย เพื่อหลีกเลี่ยงไม่ให้วัสดุแบตเตอรี่อื่นๆ กัดกร่อนได้ง่าย ต้นทุนการเปลี่ยนทดแทนต่ำ (เปลี่ยนเฉพาะแบตเตอรี่ออกซิเจนเท่านั้น)

6) จอแสดงผล: เอาต์พุตของเครื่องวิเคราะห์เชื่อมต่อกับ PLC ค่าการตรวจจับจะแสดงบนหน้าจอสัมผัส และสามารถตั้งค่าสัญญาณเตือนได้

7) การควบคุม: ผู้ใช้สามารถเลือกฟังก์ชั่นรอบอัตโนมัติเพื่อรักษาปริมาณออกซิเจนในกล่องใส่ของภายในช่วงที่ผู้ใช้กำหนด

8. ระบบสุญญากาศ (2 ชุด)

เพิ่มระบบควบคุมเวลาเริ่ม-หยุดการทำงานของปั๊มสุญญากาศ ปั๊มสุญญากาศที่เลือกคือปั๊มสุญญากาศ British Edwards รุ่น RV12 อัตราการไหล 12 ลบ.ม./ชม. สุญญากาศจำกัด 2x10-3 มิลลิบาร์ ห้องโดยสารสำหรับเปลี่ยนผ่านสามารถดูดฝุ่นแยกกันได้ และสามารถควบคุมแยกกันได้ตลอดเวลา (นำเข้าจากต่างประเทศ)

9. กล่องทำความสะอาดอัตโนมัติ (สองชุด)

แผ่นชุบควบคุมแก๊สอัตโนมัติ ผู้ใช้ตั้งเวลาทำความสะอาด จากนั้นแตะปุ่มเริ่มบนหน้าจอสัมผัส ระบบจะเริ่มทำความสะอาดกล่อง และหยุดโดยอัตโนมัติเมื่อถึงเวลาที่ตั้งไว้

10. ระบบดูดซับตัวทำละลายอินทรีย์ (สองชุด)

เพื่อป้องกันอิทธิพลของตัวทำละลายอินทรีย์ต่อคอลัมน์การทำให้บริสุทธิ์ จึงได้เชื่อมต่อคอลัมน์ตัวทำละลายเข้ากับระบบกล่องถุงมือแบบอนุกรม ตัวกลางหลักประกอบด้วยคาร์บอนกัมมันต์และอะลูมินากัมมันต์คุณภาพสูงและประสิทธิภาพสูง เพื่อป้องกันการเกิดกรดไฮโดรฟลูออริก ระบบดูดซับตัวทำละลายอินทรีย์บรรจุด้วยความจุ 7 กิโลกรัม มีอินเทอร์เฟซ KF40 ที่ด้านบนและด้านล่างของคอลัมน์ สะดวกต่อการเติมเชื้อเพลิง และผู้ใช้สามารถเติมเชื้อเพลิงได้ด้วยตนเอง

11. เงื่อนไขการทำงานของอุปกรณ์ : (กำหนดโดยผู้ใช้)

1.แหล่งจ่ายไฟ: AC220V สองเฟสสามสาย กำลังไฟ 3 กิโลวัตต์

1.1 ห้องปฏิบัติการควรมีสายดินอิสระ: < 3 Ω จากอุปกรณ์ถึงการเชื่อมต่อสายดิน แนะนำให้ใช้ สายทองแดงแบนขนาด ≥ 10mm2

1.2. การประปา : ไม่มี;

1.3. ความชื้นสัมพัทธ์: < 75%;

1.4. ไม่มีปริมาณฝุ่นละอองมาก ไม่มีก๊าซกัดกร่อน ไวไฟ และระเบิดได้ในห้อง

1.5. พื้นที่วางอุปกรณ์: ความยาว× ความกว้าง :5100 มม. × 1200 มม.

C. การกำหนดค่าหลัก

1 บรรจุภัณฑ์ส่งออกมาตรฐาน: การป้องกันการชนภายใน บรรจุภัณฑ์กล่องไม้สำหรับส่งออกภายนอก

2. จัดส่งโดยด่วน ทางอากาศ ทางทะเล ตามความต้องการของลูกค้าเพื่อค้นหาวิธีที่เหมาะสมที่สุด

3. รับผิดชอบความเสียหายในระหว่างกระบวนการจัดส่ง จะเปลี่ยนชิ้นส่วนที่เสียหายให้คุณฟรี
