เครื่องบดขากรรไกรแบบเคลื่อนย้ายได้ขนาดห้องปฏิบัติการ
การแนะนำเครื่องบดกรามในห้องปฏิบัติการ
เครื่องบดกรามส่วนใหญ่ใช้ในการบดแร่และวัสดุจำนวนมากหลากหลายชนิด โดยมีกำลังบดรวมต่ำกว่า 320 เมกะปาสคาลในระดับกลาง เครื่องบดกรามสำหรับห้องปฏิบัติการซีรีส์ PE มีคุณสมบัติครบถ้วน ขนาดป้อนวัสดุตั้งแต่ 125 มม. ถึง 1200 มม. และเป็นอุปกรณ์บดหลักที่ได้รับความนิยม อุปกรณ์นี้ส่วนใหญ่ใช้ในการบดวัสดุหยาบ ปานกลาง และละเอียด เช่น แร่หินปูน แคลเซียมคาร์ไบด์ ตะกรันคาร์ไบด์ หินดินดาน หินบะซอลต์ กรวดแม่น้ำ หินบลูสโตน และอื่นๆ เครื่องนี้มีประสิทธิภาพที่โดดเด่นในโรงงานปูนซีเมนต์ โรงงานกรวด โรงงานผลิตหิน โรงไฟฟ้าพลังความร้อน การกำจัดซัลเฟอร์ไดออกไซด์ โรงงานแคลเซียมคาร์ไบด์ และใช้งานกันอย่างแพร่หลายในอุตสาหกรรมเหมืองแร่โลหะ อุตสาหกรรมเคมี วัสดุก่อสร้าง การอนุรักษ์น้ำ การขนส่ง และอุตสาหกรรมอื่นๆ
หลักการทำงานของเครื่องบดขากรรไกรในห้องปฏิบัติการ
โครงสร้างหลักของเครื่องบดกรามในห้องปฏิบัติการ: โครง, เพลาลูกเบี้ยว, รอกขนาดใหญ่, มู่เล่, ตัวป้องกันด้านข้าง, แผ่นรองข้อศอก, ที่นั่งแผ่นรองข้อศอก, แกนสกรูปรับ, สปริงส่งกลับ, แผ่นรองคงที่และแผ่นรองขากรรไกรที่ปรับแล้ว และแผ่นรองข้อศอกสามารถใช้เป็นตัวป้องกันได้ เครื่องบดกรามรุ่นนี้มีระบบขับเคลื่อนแบบหักโค้ง สายพานและรอกขับเคลื่อนด้วยมอเตอร์ เคลื่อนผ่านเพลาลูกเบี้ยวเพื่อให้ขากรรไกรขึ้นและลง เมื่อขากรรไกรเคลื่อนที่ขึ้น วงเล็บจะยกขึ้น และสายพานและรอกขับเคลื่อนด้วยมอเตอร์ เคลื่อนผ่านเพลาลูกเบี้ยวเพื่อเคลื่อนขากรรไกรขึ้นและลง เมื่อขากรรไกรเคลื่อนที่ขึ้น มุมระหว่างแผ่นรองข้อศอกและแผ่นขากรรไกรเคลื่อนที่จะกว้างขึ้น ทำให้แผ่นขากรรไกรเคลื่อนที่อยู่ใกล้กับแผ่นขากรรไกรคงที่ ในขณะที่วัสดุสามารถถูกบดอัดได้โดยการบีบ ถู และบด เมื่อขากรรไกรเคลื่อนที่ตกลงมา มุมระหว่างแผ่นโค้งงอและขากรรไกรเคลื่อนที่จะเล็กลง แผ่นเคลื่อนที่จะออกจากแผ่นขากรรไกรที่คงที่โดยการกระทำของแท่งและสปริง ในเวลาเดียวกัน วัสดุที่ถูกบดจะถูกระบายออกผ่านห้องบด
คุณสมบัติของเครื่องบดขากรรไกรในห้องปฏิบัติการ
1. อัตราส่วนการบดสามารถเข้าถึงประมาณ 13 ในขนาดที่สม่ำเสมอ
2. นำอุปกรณ์ปรับประชากรที่ทำรังแบบมีปะเก็นมาใช้ ช่วงการปรับมีขนาดใหญ่และการทำงานที่เชื่อถือได้
3. ประสิทธิภาพสูง การใช้พลังงานต่ำ เมื่อเปรียบเทียบกับเครื่องบดขากรรไกรขนาดเล็กทั่วไป มีความสามารถในการประมวลผลสูงกว่าข้อกำหนดเดียวกัน 20%-35% และสามารถลดการใช้พลังงานได้ 15%-20%
4. ห้องบดลึกไม่มีโซนตายและสามารถเพิ่มความสามารถในการป้อนและกำลังการผลิต
5. การใช้แผ่นขากรรไกรไฮเปอร์โบลาที่มีการสึกหรอเล็กน้อย อายุการใช้งานสามารถยืดออกได้มากกว่า 3-4 เท่าในสภาวะกระบวนการเดียวกัน โดยเฉพาะอย่างยิ่งกับวัสดุที่มีฤทธิ์กัดกร่อนสูง ซึ่งเห็นได้ชัดเจนยิ่งขึ้น
6. ระบบหล่อลื่นมีความปลอดภัยและเชื่อถือได้ ชิ้นส่วนทดแทนที่สะดวก ปริมาณงานบำรุงรักษาน้อย
ข้อมูลจำเพาะ
หมายเลขรุ่น | ความจุ (กก./ชม.) | ขนาดทางเข้าวัสดุ (มม.) | ขนาดการป้อน (มม.) |
เอ็กซ์พีซี100*60 | 230-400 | 100×60 | 50 |
เอ็กซ์พีซี100*100 | 200-1800 | 100×100 | 80 |
เอ็กซ์พีซี125*100 | 200-1800 | 125×100 | 80 |
เอ็กซ์พีซี100*150 | 200-1800 | 100×150 | 90 |
เอ็กซ์พีซี150*125 | 400-3000 | 150×125 | 100 |
PE150*250 | 700-5000 | 150×250 | 120 |
PEF60*100 | 45-550 | 60×100 | 50 |
PEF100*100 | 65-850 | 100×100 | 80 |
PEF100*125 | 300-2000 | 100×125 | 100 |
PEF150*125 | 500-3000 | 150×125 | 120 |
หมายเลขรุ่น | ความละเอียดของเอาต์พุต (มม.) | ความเร็วแกนหมุน (รอบต่อนาที) | กำลังไฟฟ้า (กิโลวัตต์) | แหล่งจ่ายไฟ(โวลต์) | น้ำหนัก(กก.) |
เอ็กซ์พีซี100*60 | 6-10 | 650 | 1.5 | 3 เฟส 380 | 350 |
เอ็กซ์พีซี100*100 | 3-25 | 600 | 2.2 | 3 เฟส 380 | 300 |
เอ็กซ์พีซี125*100 | 5-25 | 500 | 3 | 3 เฟส 380 | 300 |
เอ็กซ์พีซี100*150 | 6-38 | 500 | 2.2 | 3 เฟส 380 | 360 |
เอ็กซ์พีซี150*125 | 6-38 | 500 | 3 | 3 เฟส 380 | 417 |
PE150*250 | 10-40 | 350 | 5.5 | 3 เฟส 380 | 500 |
PEF60*100 | 1-10 | 290 | 1.5 | 3 เฟส 380 | 80 |
PEF100*100 | 1-25 | 600 | 2.2 | 3 เฟส 380 | 320 |
PEF100*125 | 2-35 | 375 | 3 | 3 เฟส 380 | 360 |
PEF150*125 | 4-45 | 375 | 3 | 3 เฟส 380 | 380 |

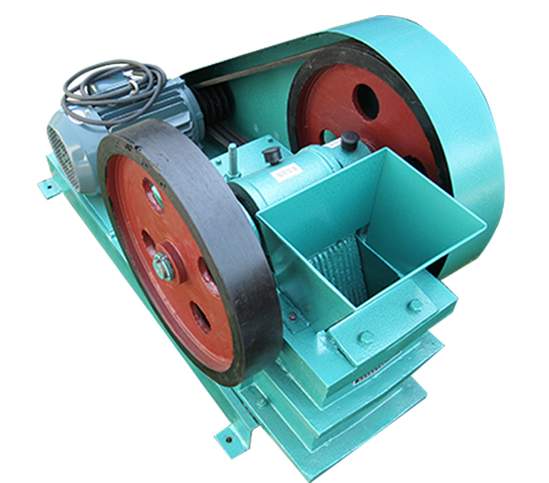

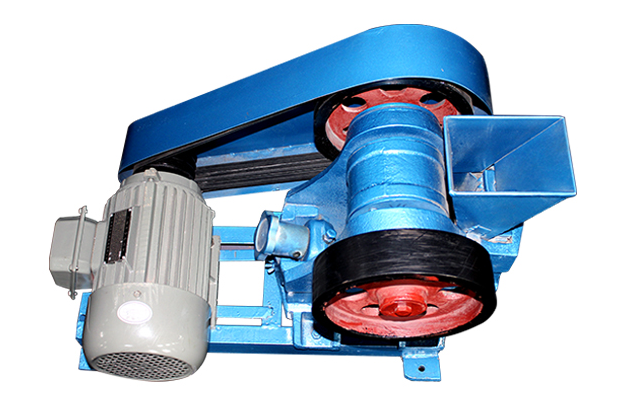

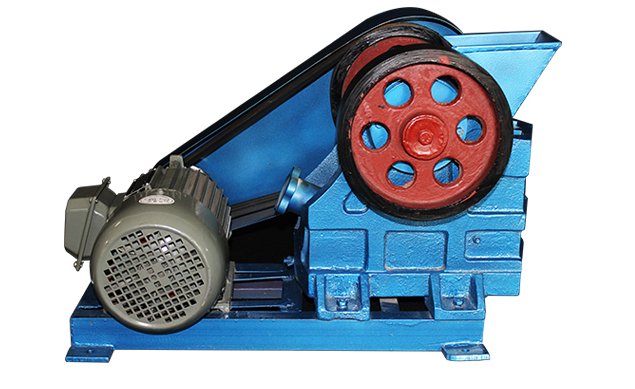

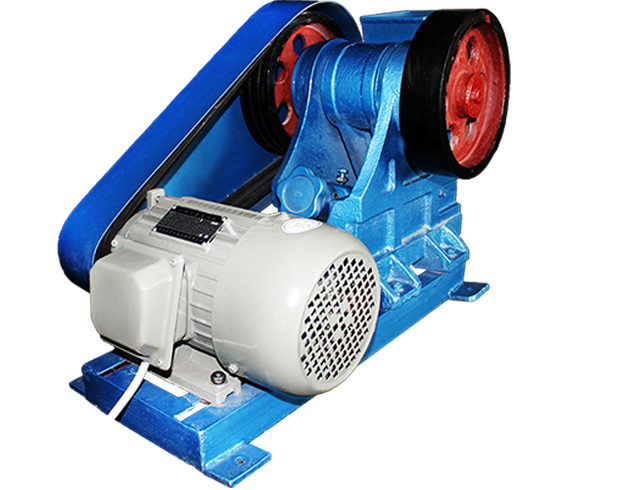

รูปภาพสินค้า
1 บรรจุภัณฑ์ส่งออกมาตรฐาน: การป้องกันการชนภายใน บรรจุภัณฑ์กล่องไม้สำหรับส่งออกภายนอก
2. จัดส่งโดยด่วน ทางอากาศ ทางทะเล ตามความต้องการของลูกค้าเพื่อค้นหาวิธีที่เหมาะสมที่สุด
3. รับผิดชอบความเสียหายในระหว่างกระบวนการจัดส่ง จะเปลี่ยนชิ้นส่วนที่เสียหายให้คุณฟรี
