เครื่องบดลูกบดละเอียดแนวตั้งแบบโถเดี่ยวระดับไฮเอนด์สำหรับห้องแล็ป
ก. บทนำโดยย่อ:
เครื่องบดแบบลูกบอลดาวเคราะห์เป็นอุปกรณ์ที่จำเป็นสำหรับการผสม การบดละเอียด การเตรียมตัวอย่างขนาดเล็ก การกระจายตัวของวัสดุนาโน การพัฒนาผลิตภัณฑ์ใหม่ และการผลิตวัสดุไฮเทคในปริมาณน้อย ผลิตภัณฑ์นี้มีขนาดเล็ก ครบครัน ประสิทธิภาพสูง และเสียงรบกวนต่ำ เหมาะสำหรับหน่วยวิจัยทางวิทยาศาสตร์ วิทยาลัย มหาวิทยาลัย และห้องปฏิบัติการต่างๆ ที่ต้องการเก็บตัวอย่างวิจัยอนุภาคขนาดเล็ก (สามารถเก็บตัวอย่างได้ 4 ตัวอย่างพร้อมกันในแต่ละการทดลอง) มาพร้อมกับโถบดแบบลูกบอลสุญญากาศ เหมาะสำหรับการบดตัวอย่างภายใต้สุญญากาศ ใช้งานกันอย่างแพร่หลายในธรณีวิทยา แร่ธาตุ โลหะวิทยา อิเล็กทรอนิกส์ วัสดุก่อสร้าง เซรามิก อุตสาหกรรมเคมี อุตสาหกรรมเบา เครื่องสำอาง การคุ้มครองสิ่งแวดล้อม และหน่วยงานอื่นๆ สามารถตั้งค่าความเร็วในการหมุน เวลาการสลับเดินหน้า-ถอยหลัง และเวลาการบดทั้งหมดได้ตามข้อกำหนดของกระบวนการ
ข. หลักการทำงาน:
ในจานหมุนที่ติดตั้งโถบดแบบลูกบอล เมื่อจานหมุนหมุน โถบดแบบลูกบอลในจานหลักจะหมุนรอบแกนหมุนของจานหมุนและหมุนรอบแกนของมันเองพร้อมกัน เพื่อการเคลื่อนที่แบบหมุนของดาวเคราะห์ ลูกบดในโถและวัสดุจะเคลื่อนที่ด้วยความเร็วสูง ซึ่งเกิดจากการชนกัน แรงเฉือน และแรงเสียดทานซึ่งกันและกัน เพื่อวัตถุประสงค์ในการบด บด ผสม และกระจายตัวของวัสดุ ความไม่สมดุลที่เกิดจากโถบดเพียงใบเดียวสามารถปรับชดเชยได้โดยใช้อุปกรณ์ถ่วงน้ำหนัก อุปกรณ์นี้สามารถบดวัสดุได้สองวิธี ทั้งแบบแห้งและแบบเปียก บดวัสดุที่มีขนาดอนุภาคแตกต่างกัน วัสดุที่เป็นของแข็ง สารแขวนลอย และสารเพสต์ ขนาดอนุภาคขั้นต่ำของผลิตภัณฑ์ที่บดแล้วสามารถบดได้สูงสุดถึง 0.1 ไมครอน
C. พารามิเตอร์ทางเทคนิค:
หมายเลขรุ่น | พีบีเอ็ม- เอส- 1 |
ปริมาตรโถบดลูกบอล (มิลลิลิตร) | ใช้งานร่วมกับโถปั่นดาวเคราะห์ธรรมดาขนาด 50ML-1000ML, โถปั่นสูญญากาศขนาด 50ML-500ML |
วัสดุโถบดลูกบอล | เซอร์โคเนีย อะลูมินา สแตนเลส ไนลอน โพลียูรีเทน เตตระฟลูออไรด์ ฯลฯ |
การโหลดสูงสุดต่อขวด | วัสดุและตัวบดต้องไม่เกินสองในสามของปริมาตร |
ขนาดฟีด | วัสดุเปราะบางน้อยกว่า 10 มม. อื่นๆ น้อยกว่า 3 มม. |
ขนาดการระบาย | สูงสุดถึง 0.1 ไมครอน (ขึ้นอยู่กับคุณสมบัติของวัสดุ) |
ความเร็วในการหมุน | รอบสูงสุดอยู่ที่ 35~515rpm และรอบสูงสุดอยู่ที่ 70~1030rpm |
อัตราทดความเร็ว (รอบ:รอบหมุน) | 1:2 |
โหมดควบคุมความเร็ว | การควบคุมความเร็วความถี่แปรผัน |
โหมดไดรฟ์ดิสก์แบบดาวเคราะห์ | เกียร์ขับเคลื่อน |
การบำบัดเพลาส่งกำลัง | หลังจากผ่านกระบวนการอบชุบและไนไตรด์แล้ว ความทนทานต่อการสึกหรอจะไม่ง่าย มีอายุการใช้งานเฉลี่ยมากกว่า 8 ปี |

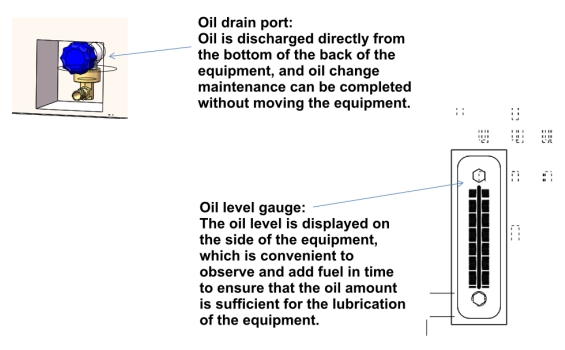

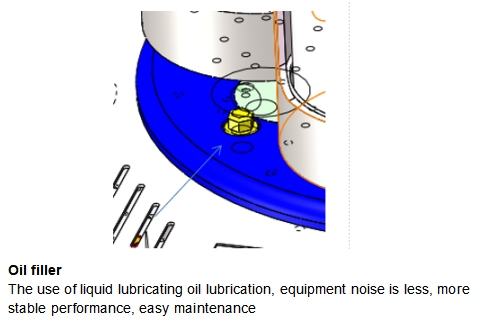

โหมดการหล่อลื่น | การหล่อลื่นด้วยน้ำมันเหลว เปลี่ยนถ่ายน้ำมันทุกๆ 2 ปี ลดเสียงรบกวน ลดการสึกหรอของเกียร์ |
ระบบล็อคโถ | อุปกรณ์ล็อคอัตโนมัติแบบสามกรงเล็บ ซึ่งเป็นสิทธิบัตรของบริษัท ผลิตภัณฑ์มาตรฐานของบริษัท Frei จากเยอรมัน แรงล็อคของโถล็อคมีความสมดุลมากขึ้น ไม่มีการหลวมของล็อค ความเสี่ยงในระดับสูงสุดต่อความปลอดภัยของผู้ปฏิบัติงาน |
แรงดันไฟฟ้าในการทำงาน | เฟสเดียว 220V, 50HZ |
กำลังมอเตอร์โฮสต์และกำลังแปลงความถี่ | 0.75KW (มอเตอร์ยี่ห้อ Dedong, อินเวอร์เตอร์ยี่ห้อ Delixi) |
โหมดการทำงาน | ใช้โถเดียว พร้อมอุปกรณ์ถ่วงน้ำหนัก |
เวลาทำงานต่อเนื่องสูงสุด | 72 ชั่วโมง |
การควบคุมโปรแกรม | การบูรณาการอินเทอร์เฟซระหว่างคนกับเครื่องจักรที่ดีขึ้น (การกำหนดค่าหน้าจอสัมผัส) สามารถตั้งค่าการหมุนคงที่ทั้งหมด การหมุนไปข้างหน้า การหมุนถอยหลัง เวลาสแตนด์บายช่วงเวลา การทำงานสลับกันซ้ำๆ ได้อย่างอิสระ และสามารถบันทึกพารามิเตอร์การเจียรได้ตลอดเวลาที่ต้องการ แต่ยังสามารถตั้งเวลาการหมุนที่แตกต่างกันของการหมุนรอบต่างๆ ที่ตั้งโปรแกรมได้เพื่อตั้งค่าพารามิเตอร์การเจียร อุปกรณ์การทำงานแบบเรียลไทม์สามารถป้องกันกระแสเกิน แรงดันไฟเกิน และสัญญาณเตือนการป้องกันไฟเกินได้ |
หน้าต่างมุมมอง | หน้าต่างกระจกนิรภัยสูญญากาศสองชั้นขนาดใหญ่พิเศษที่มีความแข็งแรงเกิน 3 มม. จากเหล็ก |

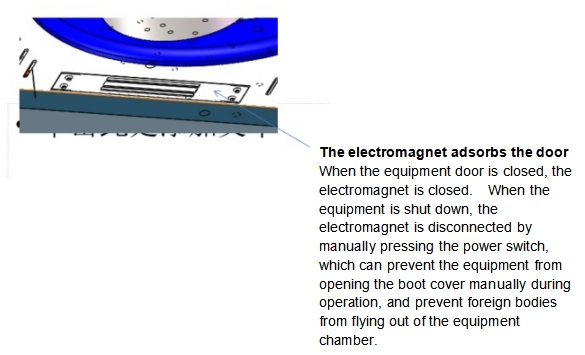

ล็อคประตู | ล็อคแม่เหล็กไฟฟ้าที่แข็งแกร่ง ประตูนิรภัยไม่สามารถเปิดได้ในระหว่างการทำงาน ประตูนิรภัยไม่สามารถเปิดได้ ประตูนิรภัยไม่ได้ปิดในตำแหน่ง และไม่สามารถสตาร์ทอุปกรณ์ได้ |
การส่องสว่าง | ห้องบดมีไฟ LED และสวิตช์ตรวจจับร่างกายมนุษย์ |
ขนาดอ้างอิงอุปกรณ์ (มม.) | 870(ยาว) *550(กว้าง) *715(สูง) |
น้ำหนักอ้างอิงอุปกรณ์ (กก.) | ประมาณ 145 |
การกำหนดค่าอุปกรณ์เสริม | การตรวจสอบอุณหภูมิพื้นผิวขวดและแรงดันในขวดแบบเรียลไทม์ |
ง. คุณสมบัติผลิตภัณฑ์ :
ก. อุปกรณ์ได้รับการออกแบบด้วยรูปลักษณ์ที่เป็นมืออาชีพ เปลือกใช้การตัดด้วยเลเซอร์ที่มีความแม่นยำสูง การขึ้นรูปด้วยการดัด CNC ใจกว้างและประณีต มีเสถียรภาพระดับไฮเอนด์

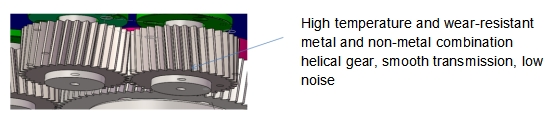

ข. แผ่นดิสก์ดาวเคราะห์และส่วนประกอบโครงสร้างผ่านกระบวนการแปรรูปด้วย CNC และกระบวนการอบชุบโลหะไนไตรด์ ช่วยให้เพลาหมุนทนทานต่อการสึกหรอ ป้องกันการแตกหักของเพลา เฟืองส่งกำลังผลิตจากเฟืองผสมโลหะและอโลหะ ทนทานต่ออุณหภูมิสูงและการสึกหรอ หล่อลื่นด้วยน้ำมันเหลว จึงปลอดภัย เชื่อถือได้ เสียงรบกวนต่ำ ปราศจากมลพิษ และการสูญเสียพลังงานต่ำ
c. ติดตั้งอุปกรณ์ไฟเหนี่ยวนำ: ไฟทำงานถูกควบคุมโดยเซ็นเซอร์อินฟราเรดของร่างกายมนุษย์ คนจะมองเห็นแสง คนจะดับแสง ซึ่งสะดวกและประหยัดพลังงาน
d. เครื่องบดลูกบอลใช้การเคลื่อนที่แบบดาวเคราะห์ ประสิทธิภาพในการบดลูกบอลสูง ขนาดอนุภาคเล็ก
e. อินเวอร์เตอร์มีระบบป้องกันไฟตกและไฟเกิน ซึ่งสามารถปกป้องชิ้นส่วนไฟฟ้า เช่น มอเตอร์ได้

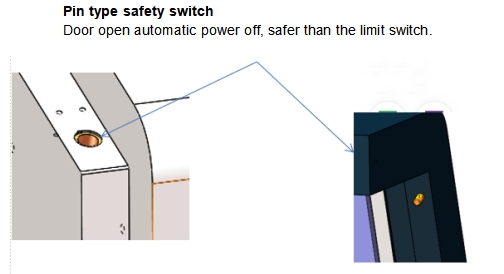

f. ฝาครอบเครื่องมีแกนรองรับไฮดรอลิกเป็นฝาครอบ และระบบล็อคแม่เหล็กไฟฟ้าเพื่อความปลอดภัยและสวิตช์จำกัดชนิดสลักช่วยให้มั่นใจได้ว่าอุปกรณ์จะทำงานได้ตามปกติและปลอดภัยต่อผู้ใช้งาน
ก. กระจกหน้าต่างทำจากกระจกนิรภัยสูญญากาศสองชั้น ซึ่งไม่เพียงแต่ป้องกันเสียงรบกวนและลดเสียงรบกวนเท่านั้น แต่ยังช่วยเพิ่มความปลอดภัยให้กับผู้ใช้อีกด้วย ช่องบดลูกปืนฝังด้วยใยฝ้ายดูดซับเสียง

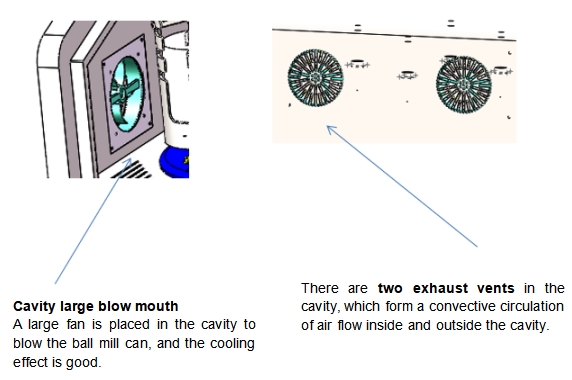

ข. ส่วนควบคุมไฟฟ้าออกแบบเป็นอุปกรณ์กล่องควบคุมอิสระ มีพัดลมระบายอากาศ 5 ชุด ระบายความร้อนแบบบังคับ ประกอบด้วยระบบระบายความร้อนหมุนเวียนภายใน 1 ชุด
i. จุดศูนย์ถ่วงต่ำ ประสิทธิภาพเสถียร โครงสร้างกะทัดรัด ใช้งานง่าย ปลอดภัยและเชื่อถือได้ เสียงรบกวนต่ำ ไม่มีมลพิษ สูญเสียน้อย

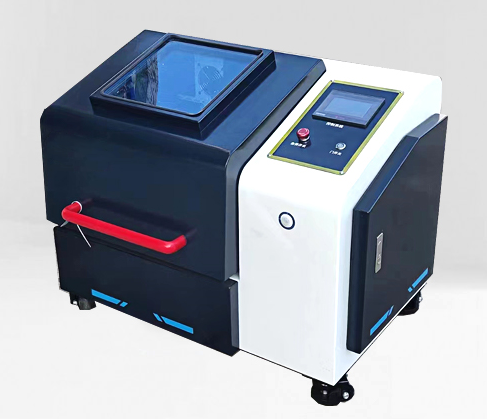

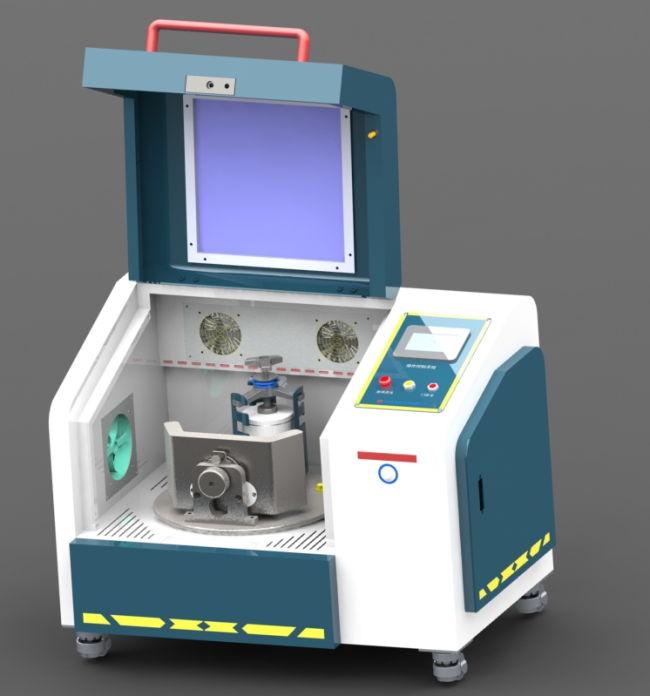

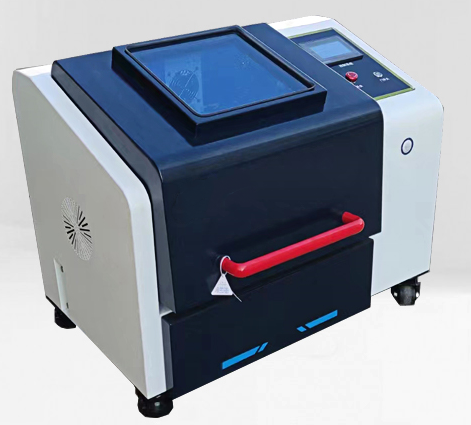

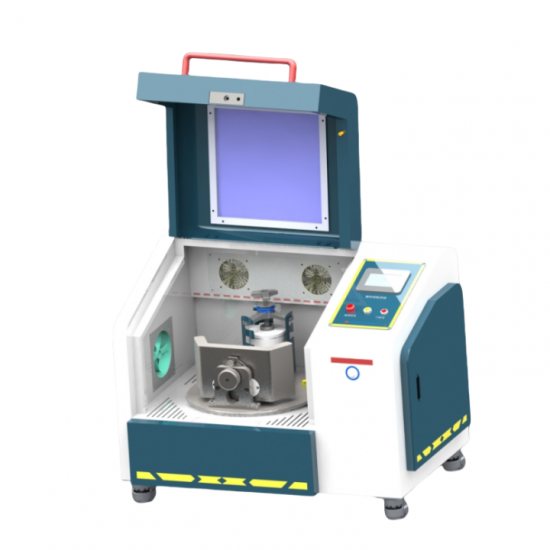

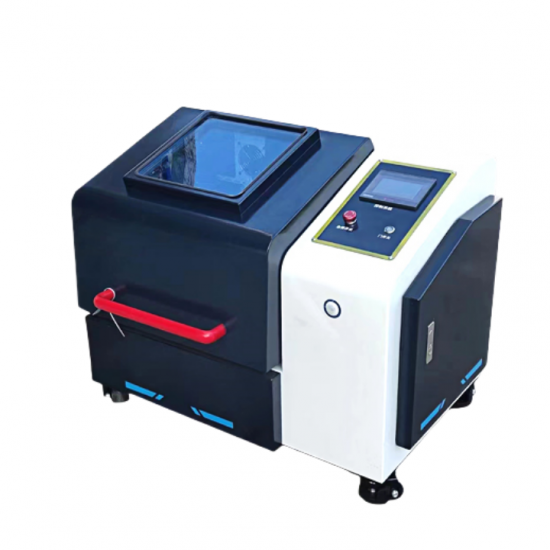

E. ภาพเครื่องบดลูกบอลแนวตั้งแบบโถเดี่ยวระดับไฮเอนด์

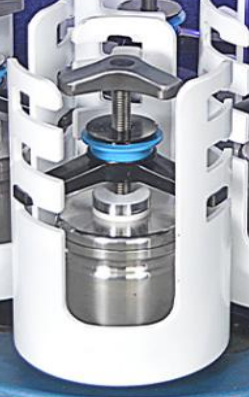

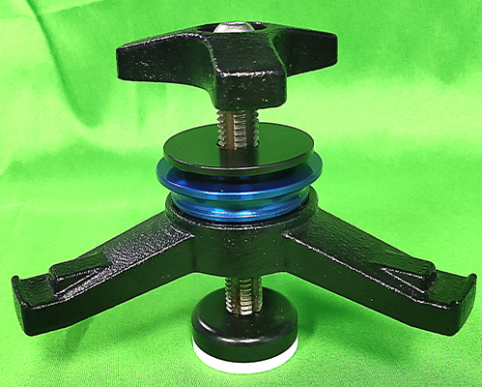

อุปกรณ์ล็อคอัตโนมัติแบบสามกรงเล็บ (รุ่นเดียวกับเครื่องบินเยอรมัน)
F. คุณสมบัติเด่นของอุปกรณ์เครื่องบดลูกเหล็กแนวตั้งแบบโถเดี่ยวระดับไฮเอนด์

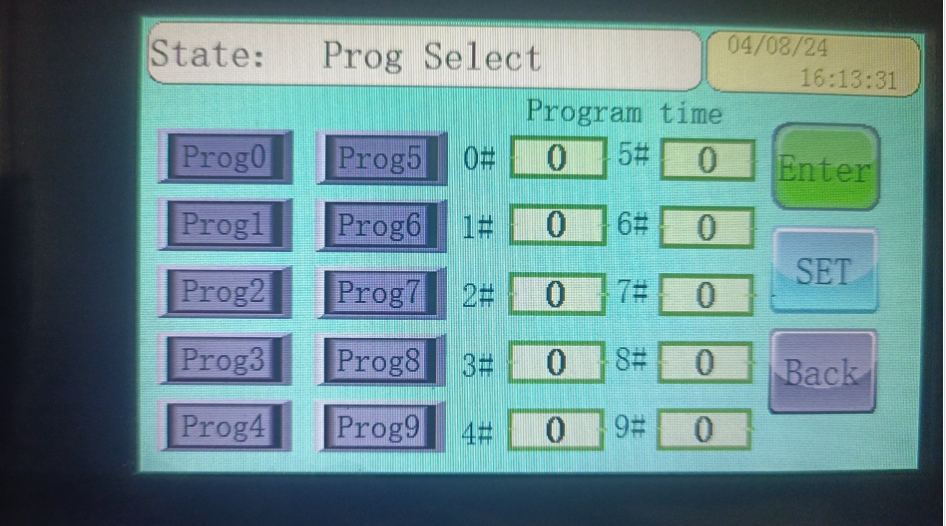

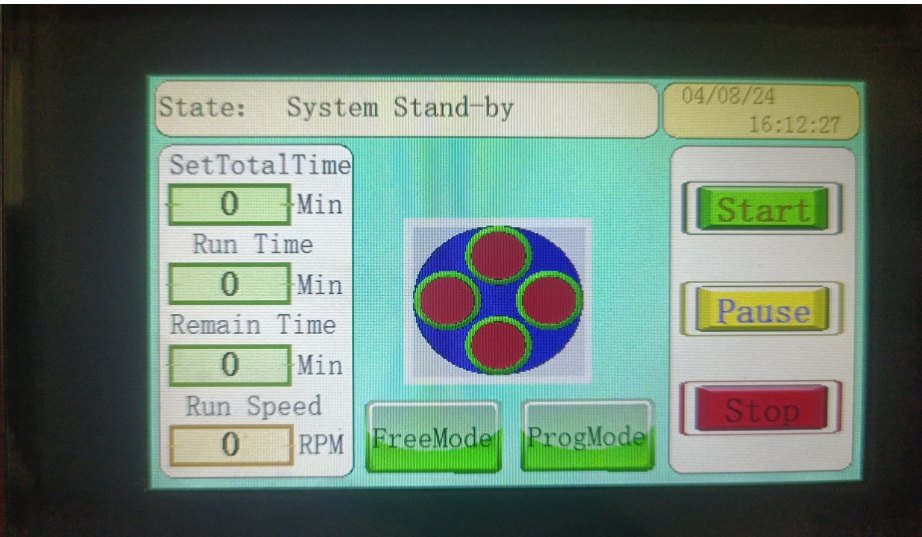

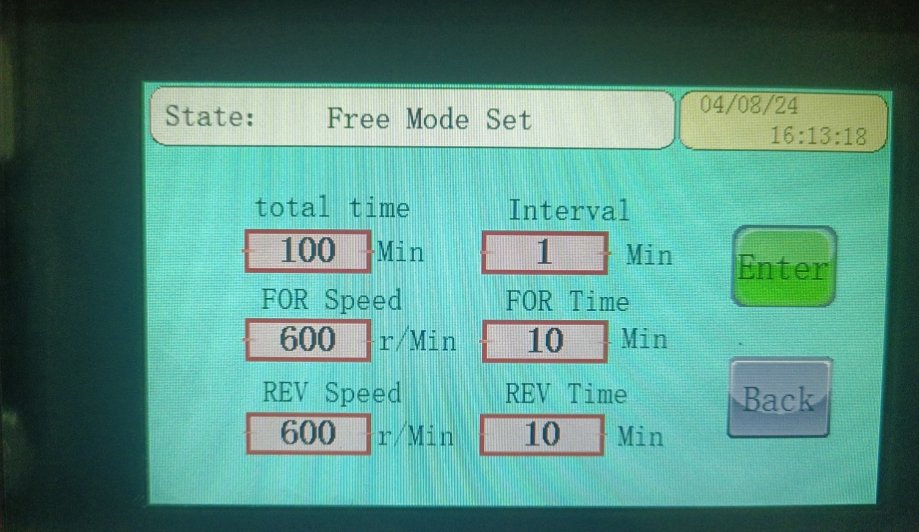

อินเทอร์เฟซการควบคุมโปรแกรม
