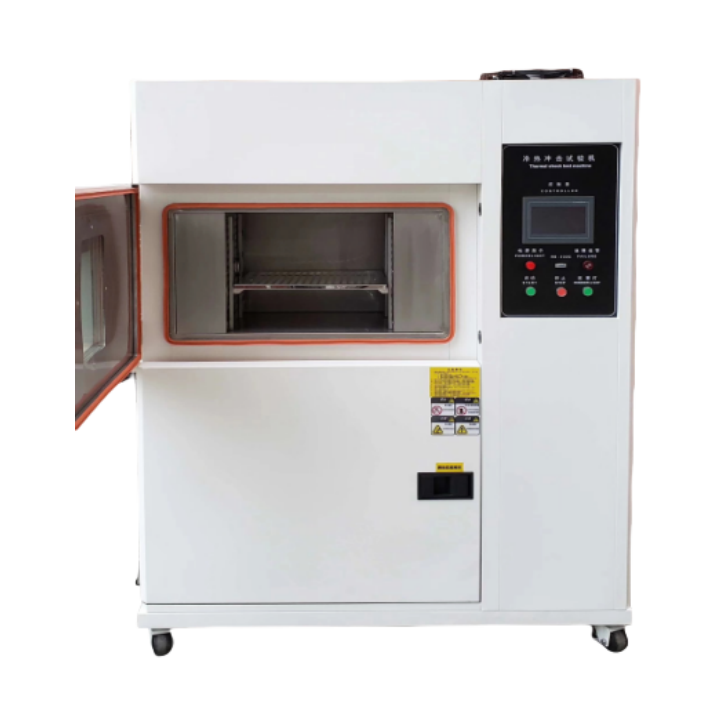

ห้องทดสอบการช็อกความร้อนประสิทธิภาพสูงขนาด 18 กิโลวัตต์พร้อมฟังก์ชันอุ่นและทำความเย็นล่วงหน้า

ก.  ภาพรวมผลิตภัณฑ์

ห้องทดสอบการช็อกความร้อนชุดนี้ส่วนใหญ่ใช้เพื่อทดสอบความต้านทานของวัสดุต่ออุณหภูมิสูงหรือต่ำมาก ซึ่งคล้ายกับสถานการณ์ที่ไม่ได้สัมผัสกับอุณหภูมิสูงหรือต่ำอย่างต่อเนื่อง การทดสอบการช็อกความร้อนช่วยให้สามารถทดสอบวัสดุต่างๆ เสร็จสิ้นได้ภายในเวลาอันสั้น การเปลี่ยนแปลงหรือความเสียหายทางกายภาพที่เกิดจากภาวะช็อกความร้อนมักเกิดจากการเปลี่ยนแปลงของการขยายตัวและการหดตัวเนื่องจากความร้อน หรือค่าทางกายภาพอื่นๆ ผลกระทบของภาวะช็อกความร้อนประกอบด้วยการเปลี่ยนแปลงทางเคมีไฟฟ้าที่เกิดจากการแตกร้าวหรือการแยกตัวของผลิตภัณฑ์สำเร็จรูป และการเคลื่อนตัว เป็นต้น ระบบควบคุม PID แบบดิจิทัลอัตโนมัติเต็มรูปแบบ



ข.  ดัชนีประสิทธิภาพ

1.ช่วงการกระแทก: -40℃ ～150℃

2. อุ่นกล่องล่วงหน้า: +50℃ ～160 ℃

3. กล่องทำความเย็นล่วงหน้า: -10℃ ～-60 ℃

4. การแปลงแดมเปอร์: 10S

5. ความผันผวนของอุณหภูมิ: ± 0.5℃

6. อัตราการเพิ่มขึ้นของอุณหภูมิ: 0 ~ 150 ℃, ≤50 นาที

7. อัตราการทำความเย็น: 0 ～-60℃, ≤65 นาที

8. ขีดจำกัดล่างของการทำความเย็นล่วงหน้า: ≤-60℃

9. การฟื้นตัวของอุณหภูมิ: ≤5 นาที



C.  โครงสร้างกล่อง

1.ขนาดกล่องด้านใน

400*350*350มม.

500*400*400มม.

600*500*500มม.

500*600*750มม.

2. ขนาดกล่องภายนอก: ตามรุ่นจริง

3.วัสดุกล่องด้านใน: แผ่นสแตนเลส

4.วัสดุกล่องภายนอก: แผ่นสแตนเลส

5.ประตูกล่อง: ประตูชิ้นเดียว

6.ชั้นวางตัวอย่าง: ชั้นวางสแตนเลส

7.รูทดสอบ: รูทดสอบ 1 รู ขนาด ¢50 มม. ทางด้านซ้ายของตัวเครื่อง พร้อมฝาปิดรูสแตนเลส 1 รู

8. ตัวเครื่องทดสอบ: สเปค DNA เกรด A สเตนเลส SUS # 304L PT 100Ω ความต้านทานแพลทินัม

9. วัสดุฉนวน: โฟมโพลียูรีเทนประสิทธิภาพสูง + ใยแก้ว

10. ระบบทำความร้อน: เครื่องทำความร้อนสแตนเลสรูปทรงท่อครีบระบายความร้อน



ง . ระบบควบคุม

1. ตัวควบคุมหน้าจอสัมผัสแบบตั้งโปรแกรมได้ TEMI ดั้งเดิม

2. ความจุในการจัดเก็บโปรแกรม 120 กลุ่ม

3. ด้วยฟังก์ชั่นหน่วยความจำโปรแกรมเมื่อไฟฟ้าดับ สามารถดำเนินการต่อหลังจากไฟฟ้าดับแล้ว

4. เวลาการทำงาน: สูงสุด 999 ครั้ง

5. ฟังก์ชั่นเริ่มและหยุดการนัดหมาย

6. ระยะเวลาการทำงาน: 0~99 ชั่วโมง 59 นาที

7. อุปกรณ์ควบคุม: ตัวควบคุมหลักใช้ตัวควบคุมอุณหภูมิแบบหน้าจอสัมผัสจอแสดงผลคริสตัลเหลวความแม่นยำสูงแบบวงจรคู่

8. สามารถแสดงพารามิเตอร์ที่ตั้งไว้, กราฟการทดสอบ, เวลาการทำงาน และสถานะการทำงานของเครื่องทำความร้อนได้

9. ฟังก์ชันปรับแต่งพารามิเตอร์ PID ด้วยตนเอง การเตรียมโปรแกรมควบคุมโดยใช้โหมดสนทนาระหว่างมนุษย์กับคอมพิวเตอร์

10. อุปกรณ์ตรวจจับที่สมบูรณ์แบบสามารถดำเนินการแจ้งเตือนการแสดงข้อผิดพลาดโดยละเอียดได้โดยอัตโนมัติ



E.  ระบบทำความเย็น

1. คอมเพรสเซอร์: คอมเพรสเซอร์แบบปิดผนึกประสิทธิภาพสูงจากแบรนด์ Teconn ของฝรั่งเศส

2. สารทำความเย็น: ดูปองท์ ใช้ค่าสัมประสิทธิ์โอโซนเป็นสารทำความเย็นสีเขียวศูนย์

3. คอนเดนเซอร์: คอนเดนเซอร์ระบายความร้อนด้วยอากาศ (ปรับแต่งพิเศษ)

4. เครื่องระเหย: ครีบปรับความจุโหลดอัตโนมัติ

5. ระบบขยาย: ระบบทำความเย็นควบคุมความจุแคปิลลารี

6. โซลินอยด์วาล์ว: วาล์วสวิตชิ่งทองแดงสีม่วง Chang Heng Lu Shi

8. ตัวแยกน้ำมัน: แบบสกรู Danfoss ของเดนมาร์ก

9. น้ำมันทำความเย็น: น้ำมันทำความเย็น American DuPont เกรด A



ฉ.  เทคโนโลยีการทำความเย็น

1. คอมเพรสเซอร์ระบบทำความเย็น: เพื่อให้มั่นใจถึงอัตราการทำความเย็นของห้องทดสอบและอุณหภูมิขั้นต่ำที่กำหนด ห้องทดสอบจึงใช้คอมเพรสเซอร์แบบปิดสนิท (hermetic compressor) ที่มีชื่อเสียง ซึ่งประกอบด้วยระบบทำความเย็นแบบระบายความร้อนด้วยน้ำแบบคู่ ระบบทำความเย็นแบบผสมประกอบด้วยวงจรทำความเย็นอุณหภูมิสูงและวงจรทำความเย็นอุณหภูมิต่ำ ซึ่งเชื่อมต่อภาชนะสำหรับคอนเดนเซอร์ระเหย คอนเดนเซอร์ระเหยมีบทบาทในการถ่ายเทพลังงาน ความร้อนภายในห้องจะถูกถ่ายเทผ่านระบบทำความเย็นแบบสองขั้นตอน เพื่อให้บรรลุวัตถุประสงค์ในการทำความเย็น

2. หลักการทำความเย็น: สารทำความเย็นจะถูกอัดโดยคอมเพรสเซอร์แบบอะเดียแบติกให้มีความดันสูงขึ้น ส่งผลให้อุณหภูมิไอเสียสูงขึ้น คอนเดนเซอร์สารทำความเย็นแบบไอโซเทอร์มอลและตัวกลางโดยรอบทำหน้าที่แลกเปลี่ยนความร้อน ถ่ายเทความร้อนไปยังตัวกลางโดยรอบ หลังจากสารทำความเย็นทำงานแบบอะเดียแบติกผ่านวาล์วขยายตัว อุณหภูมิสารทำความเย็นจะลดลง สุดท้าย สารทำความเย็นจะดูดซับความร้อนจากวัตถุที่มีอุณหภูมิสูงผ่านเครื่องระเหยแบบไอโซเทอร์มอล ทำให้อุณหภูมิของวัตถุที่เย็นลงลดลง วัฏจักรนี้เริ่มต้นซ้ำแล้วซ้ำเล่าเพื่อให้บรรลุวัตถุประสงค์ในการทำความเย็น

3. วิธีการระบายความร้อน: คอนเดนเซอร์ระบายความร้อนด้วยอากาศใช้แผ่นแลกเปลี่ยนความร้อนทองแดงบริสุทธิ์แบบหนา คอนเดนเซอร์แบบระเหยใช้แผ่นแลกเปลี่ยนความร้อนทองแดงบริสุทธิ์แบบหนา ปริมาตรของตัวแลกเปลี่ยนความร้อนมีขนาดเล็ก ค่าสัมประสิทธิ์การถ่ายเทความร้อนสูง ช่วยเพิ่มประสิทธิภาพการระบายความร้อนและลดพื้นที่ติดตั้งได้อย่างมาก



G.  การกำหนดค่าแหล่งจ่ายไฟ

แหล่งจ่ายไฟทดสอบ: AC380V, 50Hz

2. กำลังการผลิตสูงสุด: 18 กิโลวัตต์

3. กระแสไฟสูงสุด: 45A

4. การจัดวางอุปกรณ์: เมื่อวางกล่อง ให้แน่ใจว่าระยะห่างจากผนังมากกว่า 1,000 มม.

5. ตัวป้องกันอุณหภูมิเกิน (ปกป้องตัวอย่างทดสอบและห้องทดสอบ)

6. ตัวป้องกันวงจรความเร็วสูง (สำหรับป้องกันความร้อน)

7. เบรกเกอร์ตัดไฟมอเตอร์ (พัดลม, ตู้แช่แข็ง)

8. สวิตช์แรงดันสูงสำหรับตู้แช่แข็ง (เพื่อปกป้องคอมเพรสเซอร์และยืดอายุการใช้งาน)

9. เบรกเกอร์ป้องกันมอเตอร์ (ช่องแช่แข็ง) (ป้องกันคอมเพรสเซอร์)

1 บรรจุภัณฑ์ส่งออกมาตรฐาน: การป้องกันการชนภายใน บรรจุภัณฑ์กล่องไม้สำหรับส่งออกภายนอก

2. จัดส่งโดยด่วน ทางอากาศ ทางทะเล ตามความต้องการของลูกค้าเพื่อค้นหาวิธีที่เหมาะสมที่สุด

3. รับผิดชอบความเสียหายในระหว่างกระบวนการจัดส่ง จะเปลี่ยนชิ้นส่วนที่เสียหายให้คุณฟรี
