ระบบกรองการกำจัดเหล็กและการถ่ายโอนตะกอน

I. แผนผังการไหลและคำอธิบาย:

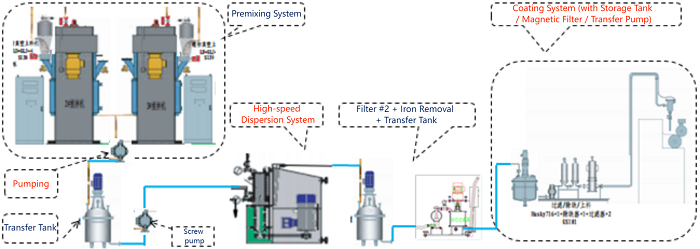

โครงการที่ 1:

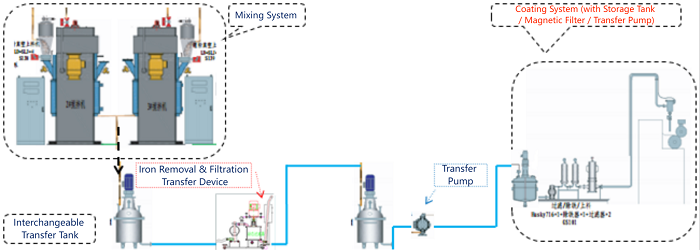

โครงการที่ 2:

1. สารละลายที่เก็บไว้ในถังถ่ายโอนจะถูกปั๊มไดอะแฟรมผ่านอุปกรณ์กรองและกำจัดเหล็กผ่านท่อ แล้วส่งไปยังถังเก็บสารละลายของเครื่องเคลือบ
2. ส่วนประกอบทั้งหมดเชื่อมต่อกันด้วยข้อต่อแบบปลดเร็วและวางบนถาดสแตนเลส การถ่ายเทสารละลายจะถูกควบคุมโดยระบบท่อและระบบควบคุม
3. หมายเหตุสำคัญ: ผู้ใช้ปลายทางและผู้จัดจำหน่ายเครื่องเคลือบต้องติดตั้งและจัดการวาล์วท่อและอุปกรณ์ควบคุมระดับระหว่างระบบนี้กับถังเก็บสารละลาย/ถังเก็บ เนื่องจากอุปกรณ์เหล่านี้มีความเกี่ยวข้องอย่างใกล้ชิดกับโรงงานของคุณและสายการเคลือบที่เลือก

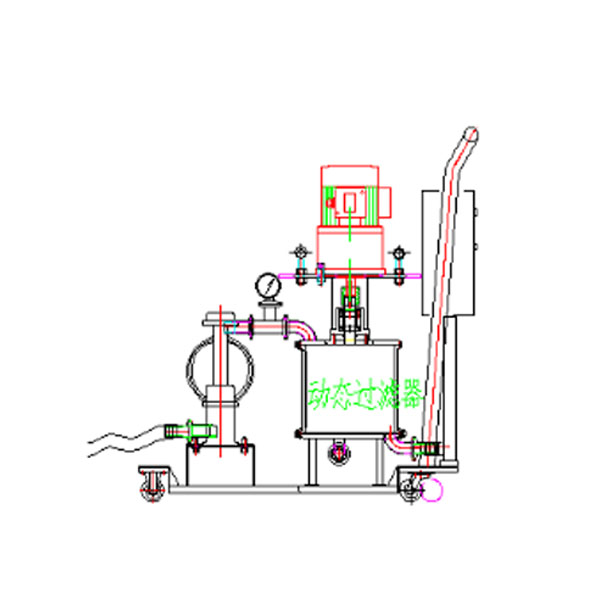

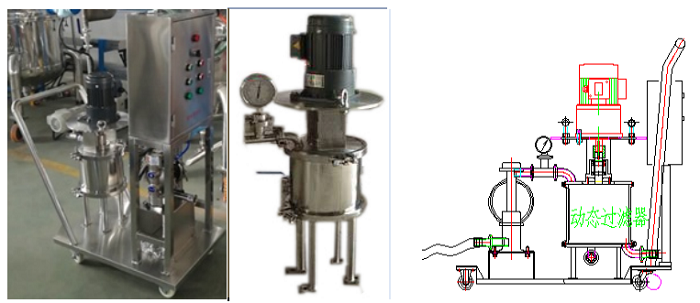

II. องค์ประกอบและความจุของอุปกรณ์:

III. คำแนะนำและข้อควรระวังอื่นๆ:

1.  ซีลเพลา ไม้ปาดน้ำ และไส้กรอง  เป็นชิ้นส่วนสิ้นเปลือง

2.  ระบบนี้มีไว้สำหรับ  การกำหนด สูตรสารละลายเดี่ยวในการผลิตต่อเนื่องควรหลีกเลี่ยงการเปลี่ยนชุดบ่อยครั้งหรือการทำงานเป็นระยะ

2 1. เมื่อเปลี่ยนประเภทสารละลาย  ท่อน้ำทิ้ง และตัวกรองแม่เหล็กและ  เปลี่ยนชิ้นส่วนสำคัญ  (ตลับกรอง ตาข่าย) และควรเปลี่ยนท่อด้วย

2 2. ในระหว่างการทำงานปกติ ให้แน่ใจว่าท่อ  ยังคงเต็มไปด้วยสารละลาย  เพื่อป้องกันการเข้าของอากาศและความชื้นซึ่งอาจทำให้สารละลายแข็งตัว2 3. ขนาดภายนอก:  500 มม. × 1,000 มม. × 900 มม . (ยาว × กว้าง × สูง)
