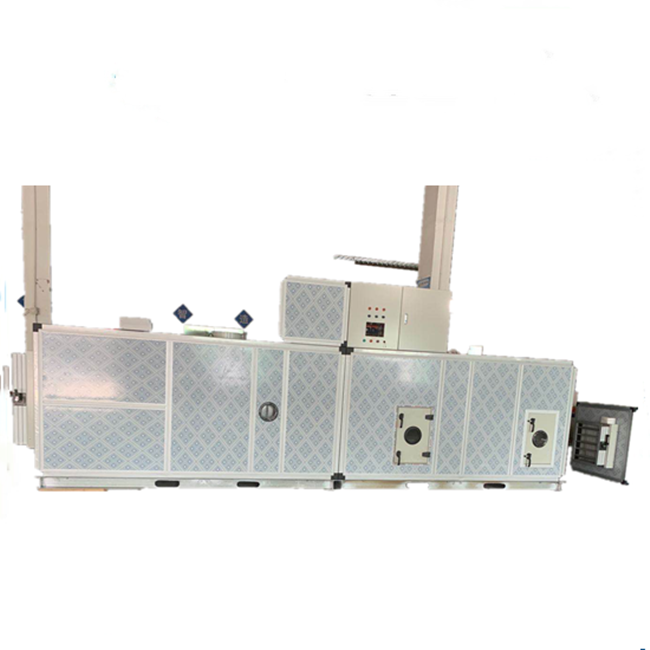

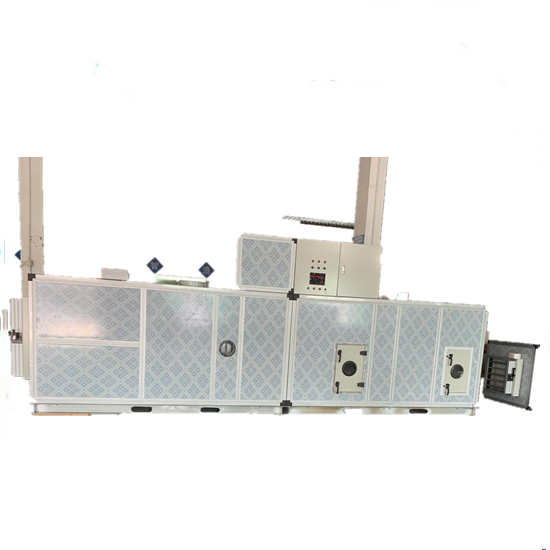

ระบบลดความชื้นระดับสูงและ  การอบแห้งแบบ  ก้าน

ข้อมูลจำเพาะ

ชื่อสินค้า	ปริมาณอากาศที่จ่าย: m³/h	แบบอย่าง	จำนวน	ใช้ ภูมิภาค
เครื่องลดความชื้น	1300	เจดี- 130 0 เอสเอชเอชเอ็กซ์	1 ชุด	เวิร์กช็อปการฉีดของเหลว



หมายเลขซีเรียล	การจำแนกตามภูมิภาค		พื้นที่อุณหภูมิและความชื้นคงที่
1	ปริมาตร: m ^3		75.3
2	ข้อกำหนดด้านอุณหภูมิและความชื้น		T=2 5 ± 2 ℃     จุดน้ำค้าง≤ -40 ℃ /-8 ℃
3	ระดับการฟอก		การฟอกอากาศกลับระดับ 300,000
4	น้ำหนักเปียกรวม: กรัม/ชม.		4100
5	ภาระความร้อนรวม:W		454
6	ปริมาตรอากาศออกแบบ		1300
7	ออกแบบเวลาเปลี่ยนอากาศ		21
8	ความสามารถในการลดความชื้นออกแบบ (กรัม/ชม.)		541.4
9	การออกแบบการระบายความร้อน (W)		5,000
10	อุณหภูมิอากาศจ่ายและจุดน้ำค้าง		13 ℃/ -65 ℃
11	ปริมาณอากาศ:  CMH	ปริมาณอากาศบริสุทธิ์: CMH	500
		ปริมาณอากาศลดความชื้นของนักวิ่ง	1400
		ปริมาตรอากาศที่สร้างใหม่: CMH	500
		ปริมาตรอากาศกลับ:  CMH	900
		ปริมาณอากาศที่จ่าย:  CMH	1300
การใช้พลังงานของอุปกรณ์	กิโลวัตต์	พลังงานความร้อนแบบฟื้นฟู:  กิโลวัตต์	ก่อน: 12/หลัง: 8
		กำลังพัดลมรีเจนเนอเรชั่น: กิโลวัตต์	1.1
		กำลังพัดลมบำบัด:  กิโลวัตต์	2.05
		กำลังมอเตอร์ขับเคลื่อนล้อ: กิโลวัตต์	ก่อน: 0.025/หลัง: 0.025
		พลังงานรวมฤดูร้อน: กิโลวัตต์	24

บันทึก:

ชุด ลดความชื้นประกอบด้วยส่วนกรองผลหลัก ส่วนทำความเย็นพื้นผิวด้านหน้า ส่วนลดความชื้นแบบรันเนอร์ ส่วนทำความเย็นพื้นผิวด้านหลัง ส่วนพัดลม ระบบการสร้างใหม่ ระบบควบคุม และระบบทำความเย็น

คุณสมบัติการกำหนดค่า:

ชุดลดความชื้นแบบรันเนอร์ความชื้นต่ำประกอบด้วยส่วนกรองประสิทธิภาพหลัก ส่วนทำความเย็นพื้นผิวอากาศบริสุทธิ์ ส่วนทำความเย็นพื้นผิวด้านหน้า ส่วนลดความชื้นแบบรันเนอร์ ส่วนพัดลมกลาง ส่วนอากาศผสม ส่วนลดความชื้นแบบรันเนอร์ด้านหลัง ส่วนทำความเย็นพื้นผิวด้านหลัง ส่วนพัดลม ส่วนกรองประสิทธิภาพปานกลาง ระบบฟื้นฟูสภาพ และส่วนควบคุม ลักษณะโครงสร้างมีดังนี้:

1.  โครงสร้างU nit

หน่วยนี้ใช้โครงสร้างกรอบการออกแบบอุตสาหกรรมซึ่งมีคุณลักษณะดังต่อไปนี้:

1) โครงสร้างผลิตจากโปรไฟล์คุณภาพสูง พื้นผิวที่แข็งแรงทนทานต่อการสึกหรอ แข็งแรงทนทานต่อแรงกดทับ มีขนาดที่แม่นยำ รูปลักษณ์สวยงาม และน้ำหนักเบา ฟิล์มป้องกันอะโนไดซ์บนพื้นผิวช่วยให้รูปลักษณ์ภายนอกสวยงามและทนทานต่อการกัดกร่อนมากขึ้น

2) โครงสร้างแบบคอมโพสิต ดีไซน์สะพานไม่เย็น มีประสิทธิภาพในการกันความร้อนดีเยี่ยม ระบายอากาศได้ดี ขณะเดียวกัน ด้านในของโครงยังใช้วัสดุฉนวนยางและพลาสติกเพื่อป้องกันสะพานเย็นอีกด้วย

3) โครงสร้างทั้งหมดของหน่วยใช้การออกแบบแบบโมดูลาร์ของท่อร่วมสากล โดยมีโครงสร้างที่ยืดหยุ่น รวมถึงการบำรุงรักษาและการถอดประกอบที่สะดวก โดยเฉพาะอย่างยิ่งสำหรับโครงสร้างหน่วยขนาดใหญ่และขนาดใหญ่พิเศษ ประกอบได้ง่ายในสถานที่

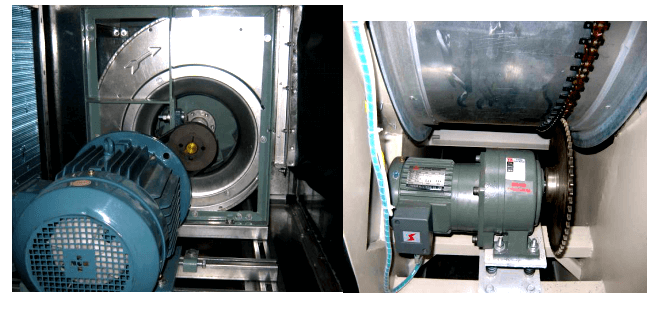

2  F an และมอเตอร์

1) พัดลมและมอเตอร์ล้วนเป็นผลิตภัณฑ์คุณภาพเยี่ยมและมีชื่อเสียงระดับโลกที่ได้มาตรฐานคุณภาพที่เข้มงวด พัดลมใช้แบรนด์ดังอย่างพัดลมหอยโข่งแบบช่องลมคู่และพัดลมหอยโข่งแบบเอียงกลับ ซึ่งผ่านการทดสอบความสมดุลแบบไดนามิกและแบบคงที่อย่างเข้มงวดและเป็นมืออาชีพ ผ่านการคัดสรรซอฟต์แวร์แอปพลิเคชันพัดลมระดับมืออาชีพ เพื่อให้ได้ประสิทธิภาพและลักษณะการทำงานของพัดลมที่ดีที่สุด

2) มอเตอร์เป็นมอเตอร์อะซิงโครนัสแบบปิดสนิทระบายความร้อนด้วยอากาศพร้อมฉนวนคลาส F และแหล่งจ่ายไฟมาตรฐาน: 380V / 3 Φ / 50Hz

3) ส่วนประกอบของพัดลมและมอเตอร์ติดตั้งอุปกรณ์ลดแรงสั่นสะเทือนเฉพาะตัว ช่องระบายอากาศของพัดลมและตัวตู้เชื่อมต่อกันอย่างยืดหยุ่น ช่วยลดแรงสั่นสะเทือนและเสียงรบกวนของตัวเครื่องให้อยู่ในระดับต่ำสุด เพื่อตอบสนองความต้องการใช้งานในอุตสาหกรรมและเชิงพาณิชย์ระดับสูงต่างๆ

3. ถาดรองน้ำแห้ง

มี "ถาดน้ำแห้ง" ที่ทำจากสแตนเลสที่ได้รับการออกแบบเป็นพิเศษในส่วนระบายความร้อนพื้นผิวด้านหน้าเพื่อระบายคอนเดนเสท ซึ่งสามารถระบายคอนเดนเสทได้ทันเวลา และยังมีตัวปรับแรงดันต่างในตัวอีกด้วย

4.  น้ำมันซี

คอยล์ทุกตัวได้รับการออกแบบด้วยซอฟต์แวร์คอมพิวเตอร์โดยเฉพาะตามความต้องการและความต้องการที่แท้จริงของผู้ใช้งาน เพื่อให้มั่นใจว่าคอยล์ของเราสามารถตอบสนองความต้องการด้านสภาพการทำงานของผู้ใช้งานได้อย่างสูงสุด โครงสร้างคอยล์เป็นท่อทองแดงไร้รอยต่อ ครีบอลูมิเนียมลูกฟูกแบบขยายตัว ท่อทองแดงถูกจัดเรียงแบบสลับกัน ครีบอลูมิเนียมลูกฟูกแบบขยายตัว ช่วยให้มั่นใจได้ว่าคอยล์มีประสิทธิภาพการถ่ายเทความร้อนสูง ต้านทานอากาศด้านล่างได้ดี และสามารถตอบสนองความต้องการในการทำความเย็นและทำความร้อนขนาดใหญ่ได้ รูปแบบการไหลเวียนของท่อที่หลากหลายนั้นเพียงพอที่จะมอบความเร็วการไหลที่ดีที่สุดและความต้านทานน้ำที่เหมาะสมให้กับผู้ใช้งาน คอยล์ทุกตัวผ่านการทดสอบที่ 2.5 MPa

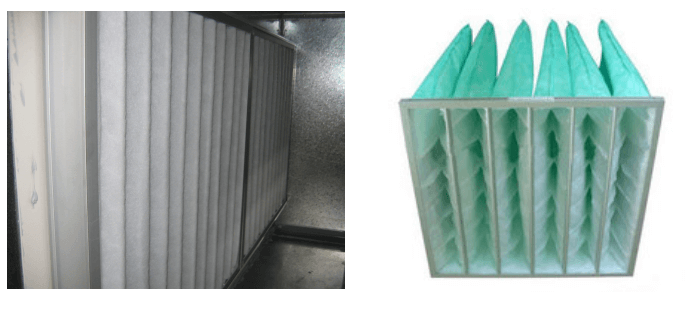

5. ตัวกรอง

ตัวกรองมาตรฐานของชุดนี้คือตัวกรองแบบ Primary Effect folded AAF plate หรือวัสดุกรองเส้นใยเคมีที่ยึดด้วยความร้อน มีประสิทธิภาพการกรองระดับ G4 (ประสิทธิภาพการนับน้ำหนัก 80-90%) ตัวกรองแบบ Medium Effect ใช้ผ้าไม่ทอชนิดถุง F6 ช่องรับอากาศกลับใช้ตะแกรงกรองสแตนเลส มีอายุการใช้งานยาวนานและสามารถทำความสะอาดได้หลายครั้ง ตัวเครื่องมีประตูเปิด-ปิดที่ตำแหน่งตัวกรองเพื่อการตรวจสอบและเปลี่ยนแผ่นกรอง แผ่นกรองทั้งหมดติดตั้งบนร่องเลื่อนเพื่อความสะดวกในการถอดออก

6. ส่วนลดความชื้นล้อ

① ส่วนสำคัญของการลดความชื้นนั้นใช้ล้อซิลิกาเจล pflue ที่นำเข้าจากสวีเดน ซึ่งมีอัตราการโหลดกาวมากกว่า 82% ซึ่งเหมาะสำหรับโอกาสที่มีความชื้นสูง ตัวพาแบบรังผึ้งเป็นเส้นใยเซรามิกซึ่งมีคุณสมบัติกันน้ำและทนไฟได้ดี ตัวดูดซับอุณหภูมิทำมาจากการสังเคราะห์ทางเคมี แข็งแรง มีความสามารถในการดูดซับความชื้นได้สูง ดูดซับความชื้นได้ลึก มีความแข็งแรงในการรวมกันที่ดีระหว่างตัวดูดซับความชื้นและเส้นใย และสามารถซักด้วยน้ำได้ ซึ่งมีอายุการใช้งานยาวนานกว่าสิบปี

② โครงสร้างขับเคลื่อนล้อที่เป็นเอกลักษณ์ อุปกรณ์ปรับความตึงอัตโนมัติ และระบบปิดผนึกแบบสัมผัส ช่วยให้มั่นใจได้ว่าล้อจะทำงานได้อย่างมีประสิทธิภาพและเชื่อถือได้ สามารถเลือกอุปกรณ์บายพาสเพื่อเพิ่มปริมาณลมรวมของระบบและลดปริมาณลมต่อหน่วยได้

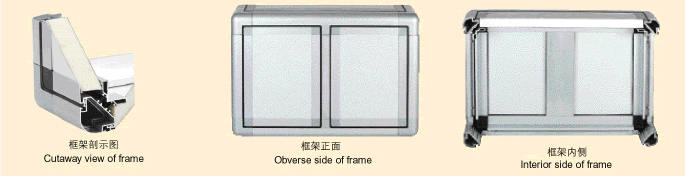

7. กรอบหน่วย

กรอบอลูมิเนียมอัลลอยด์ผลิตจากอลูมิเนียมอัลลอยด์คุณภาพสูง พื้นผิวผ่านการชุบแข็งและขัดเงา มีความแข็งแรงเชิงกลที่ดีเยี่ยม ขนาดที่แม่นยำ รูปลักษณ์สวยงาม และน้ำหนักเบา ฟิล์มป้องกันแบบอะโนไดซ์บนพื้นผิวอลูมิเนียมทำให้รูปลักษณ์สวยงามและทนทานต่อการกัดกร่อน โครงสร้างคอมโพสิตที่จดสิทธิบัตรของกรอบอลูมิเนียมอัลลอยด์ อะลูมิเนียมสองส่วนด้านในและด้านนอกเชื่อมต่อกันด้วยแถบพลาสติก ABS โดยไม่มีการออกแบบสะพานเย็น มีประสิทธิภาพในการฉนวนกันความร้อนที่ดีเยี่ยมและความหนาแน่นของอากาศที่ดี ขณะเดียวกัน ด้านในของอลูมิเนียมอัลลอยด์ยังใช้วัสดุฉนวนยางและพลาสติกเพื่อป้องกันสะพานเย็นอีกด้วย

โครงสร้างทั้งหมดของหน่วยใช้การออกแบบแบบโมดูลาร์ของท่อร่วมสากล โดยมีโครงสร้างที่ยืดหยุ่น รวมถึงการซ่อมบำรุงและการถอดประกอบที่สะดวก โดยเฉพาะอย่างยิ่งสำหรับโครงสร้างหน่วยขนาดใหญ่และขนาดใหญ่พิเศษ ก็สามารถประกอบในสถานที่ได้ง่าย

8. Double  Deck P  anel

แผงหน่วยมาตรฐานเป็นพื้นผิวสองชั้นซึ่งมีคุณลักษณะโครงสร้างดังต่อไปนี้:

① แผ่นด้านนอกทำจากแผ่นเหล็กคุณภาพสูง ผ่านการอบสีและเคลือบหลายชั้น ส่วนแผ่นด้านในของแผ่นด้านล่างทำจากแผ่นสแตนเลส เพื่อป้องกันการเจริญเติบโตของแบคทีเรียและเป็นไปตามข้อกำหนดในการทำให้บริสุทธิ์

② วัสดุฉนวนกันความร้อนตรงกลางแผงด้านในและด้านนอกเป็นวัสดุฉนวนกันความร้อนโพลียูรีเทนชนิดแข็งชนิดโฟมแรงดันสูงที่ผลิตโดยอุปกรณ์นำเข้าจากอิตาลี มีประสิทธิภาพในการป้องกันเสียงและความร้อนสูงกว่าวัสดุฉนวนกันความร้อนทั่วไป จึงไม่เสื่อมสภาพง่ายหลังจากใช้งานเป็นเวลานาน แผ่นสองชั้นของโครงสร้างนี้มีประสิทธิภาพสูงสุดในการเก็บรักษาความร้อน ป้องกันอัคคีภัย ความแข็งแรง ความแข็ง ความสะอาด และการป้องกันเสียง และไม่มีปรากฏการณ์การควบแน่นภายในเปลือกเมื่อใช้งานในสภาพการทำงานที่หลากหลาย

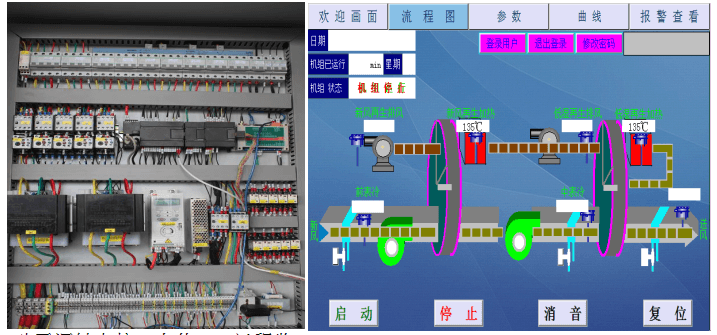

9. ระบบควบคุมยูนิต

ตัวเครื่องมีระบบควบคุมภายในเครื่อง โดยคำนึงถึงการหยุดทำงานของรันเนอร์ การฟื้นฟูอุณหภูมิเกิน พัดลมโอเวอร์โหลด ระบบป้องกันการรั่วไหลของเฟส และสัญญาณเตือนความผิดปกติ ใช้งานง่าย ปลอดภัย และเชื่อถือได้ (ขณะเดียวกัน ตัวเครื่องยังสามารถตรวจสอบความผิดปกติจากระยะไกลและเริ่มต้นการเชื่อมต่อแบบพาสซีฟเพื่ออัปโหลด  ระบบทดสอบ DCS ระยะ ไกล) ข้อมูลการทำงานของระบบอบแห้งทั้งหมดสามารถอัปโหลดไปยังคอมพิวเตอร์ระยะไกลผ่านอินเทอร์เฟซการทำงาน RS-485 ใน PLC เพื่อการตรวจสอบ) สามารถสอบถามและตั้งค่าพารามิเตอร์ประสิทธิภาพและพารามิเตอร์สถานะของจุดต่างๆ ทั้งภายในและภายนอกอาคารได้บนคอมพิวเตอร์ส่วนบน อุปกรณ์ไฟฟ้าของ Siemens, Schneider และแบรนด์ดังอื่นๆ สามารถตั้งค่าการควบคุม การวัด สัญญาณ การป้องกัน การควบคุม และฟังก์ชันอื่นๆ ได้

10.  กั้นน้ำ: กั้นน้ำแบบม่านเปียก

11.  อ่างเก็บน้ำ  ระดับสูง:

ในส่วนระบายความร้อนพื้นผิวด้านหน้ามี "ถาดรองน้ำ" ที่ทำจากสแตนเลสที่ออกแบบมาเป็นพิเศษเพื่อระบายน้ำควบแน่น ซึ่งสามารถระบายน้ำควบแน่นได้ทันเวลา และติดตั้งวาล์วทางเดียว ด้วยวิธีนี้ ผู้ใช้จึงไม่สามารถโค้งงอระบายน้ำแยกต่างหากได้

12.  การซีล  แบบS trip:

ใช้ซีล Viton ทรงกลมคุณภาพสูงสี่ชั้น และติดตั้งให้แน่นหนาก่อนใช้งานเพื่อเพิ่มประสิทธิภาพการปิดผนึก ซีลของส่วนรันเนอร์แบ่งการไหลของอากาศออกเป็นการไหลของอากาศสำหรับการบำบัดและการไหลของอากาศสำหรับการฟื้นฟู เมื่อความแตกต่างของแรงดันระหว่างสองด้านถึง 1,200-1,500 pa ซีลยังคงสามารถปิดผนึกอากาศและอากาศเปียกในช่องกลางได้ดี

13. การกำเนิดใหม่  P art :

ระบบป้องกันความร้อนแบบฟื้นฟูสี่เท่า (ระบบป้องกันความร้อนที่เกิดความร้อนเกิน, ระบบป้องกันอากาศที่เกิดความร้อนเกิน, ระบบป้องกันความร้อนจากรางเดิน, ระบบป้องกันอุณหภูมิของกล่องทำความร้อนที่เกิดความร้อนเกิน) พัดลมที่เกิดความร้อนจะเชื่อมต่อกับระบบทำความร้อนไฟฟ้า เพื่อป้องกันไม่ให้เครื่องไหม้เนื่องจากไฟฟ้าดับกะทันหันและมีความร้อนสะสมจำนวนมากในกล่อง

14. ส่วนประกอบไฟฟ้า  :

เลือกใช้แบรนด์ดังอย่าง Siemens, Schneider และแบรนด์อื่นๆ ตั้งค่าการควบคุม การวัด สัญญาณ การป้องกัน การควบคุม และฟังก์ชันอื่นๆ

15.  เกจวัด  แรง ดัน ต่างชนิด  :

มาตรวัดความดันต่างชนิด เข็มชี้อ่านข้อมูลได้ง่าย ซึ่งเป็นไปตามข้อกำหนดของการรับรองมาตรฐาน GMP ด้านสิ่งแวดล้อม มาตรวัดความดันต่างชนิดคอลัมน์ของเหลวไม่เป็นไปตามข้อกำหนดของการรับรองมาตรฐาน GMP ด้านสิ่งแวดล้อม
