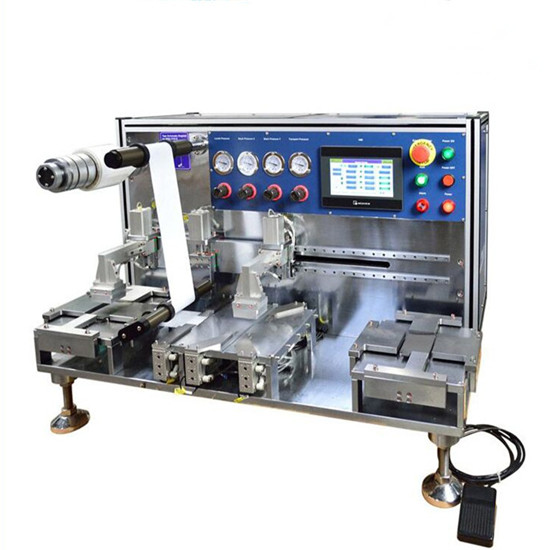

เครื่องเรียงซ้อนเซลล์ถุงอัตโนมัติความแม่นยำสูงพร้อมหน้าจอสัมผัส PLC

TMAX-111A-E เป็นเครื่องเรียงซ้อนอัตโนมัติความแม่นยำสูงพร้อมคุณสมบัติขั้นสูงมากมาย เพื่อ  ให้มั่นใจว่าการเรียงซ้อนอิเล็กโทรดจะมีเสถียรภาพ ทำซ้ำได้ และแม่นยำ ด้วยวิธีการเรียงซ้อนแบบ "Z" อิเล็กโทรดแอโนดและแคโทดจะถูกเรียงซ้อนสลับกันโดยมีฟิล์มคั่นอยู่ตรงกลาง

คุณสมบัติ

1. การควบคุมหน้าจอสัมผัส PLC ช่วยให้ตั้งค่าเงื่อนไขได้ง่าย

2. การซ้อนแบบ "Z" ต่อเนื่องด้วยตัวคั่น

3. การรับและวางซ้อนด้วยไฟฟ้าอัตโนมัติ ผ่านเครื่องดูดสูญญากาศ

4. อุปกรณ์กลไกปรับได้เพื่อการวางตำแหน่งอิเล็กโทรดที่แม่นยำ

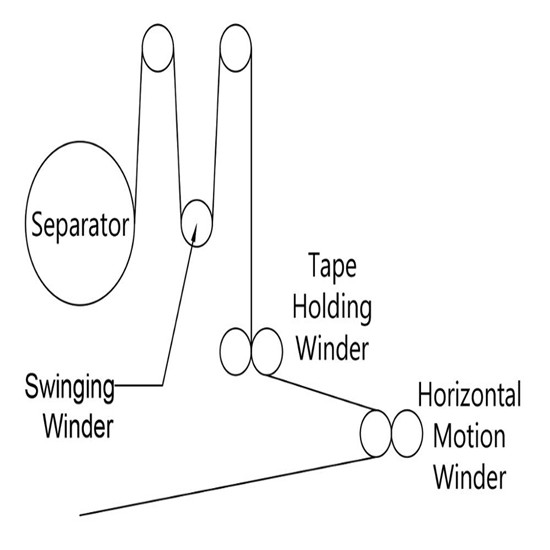

5. การคลายโรเตอร์สำหรับการป้อนฟิล์มแยก

6. การควบคุมแรงตึงอัตโนมัติสำหรับการส่งมอบฟิล์มแยก

7. มีชุดแม่พิมพ์ถุงเท้าขนาด 80x50 มม. หนึ่งชุดรวมอยู่ด้วยเพื่อใช้งานได้ทันที

ข้อมูลจำเพาะ

แรงดันไฟฟ้าในการทำงาน	AC220V 50/60Hz
พลัง	1 กิโลวัตต์
ขนาดที่สามารถวางซ้อนกันได้	200x150มม.
ชั้นที่สามารถวางซ้อนกันได้	มากถึง 500 ชั้น
ความหนาของอิเล็กโทรดสูงสุด	ความหนากอง < 30 มม.
ความแม่นยำในการจัดตำแหน่ง	±0.5 มม. สำหรับอิเล็กโทรดแบบซ้อนกัน
ขนาดม้วนแยกที่ยอมรับได้	ID>3'' (76mm) OD<9.8'' (250mm)
อุปกรณ์ติดตั้งแบบซ้อน	มีอุปกรณ์ยึดแม่พิมพ์ซ้อนแบบกำหนดเองหนึ่งชิ้นให้พร้อมใช้งานทันทีขนาดที่สามารถปรับแต่งได้: สูงสุด 200 มม. x 200 มม.; ต่ำสุด 80 มม. x 50 มม.
ปั๊มสุญญากาศ	ปั๊มสุญญากาศแบบไม่ใช้น้ำมัน (28 ลิตร/นาที 140 วัตต์) ถูกสร้างขึ้นเพื่อเปิดใช้งานฟังก์ชันการดูดสุญญากาศของเครื่องมือหยิบ/ซ้อนอิเล็กโทรด
แรงดันอากาศที่แนะนำ	0.5 - 0.8 MPa (คอมเพรสเซอร์อากาศไม่รวมอยู่ในแพ็คเกจมาตรฐาน)

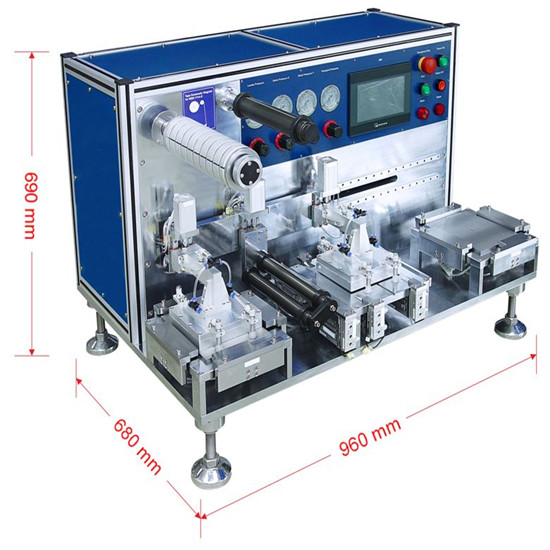

ขนาดผลิตภัณฑ์	ยาว 960 มม. x กว้าง 680 มม. x สูง 690 มม.
น้ำหนัก	500 กก.
การปฏิบัติตาม	ได้รับการรับรอง CE
การรับประกัน	รับประกันแบบจำกัดหนึ่งปีพร้อมการสนับสนุนตลอดอายุการใช้งาน
