ผู้ติดต่อ: David Yuan
เบอร์ติดต่อ:17720812054
ยี่ห้อ :
TMAXแบบอย่าง:
TMAX-VGB-6วิธีการชำระเงิน :
L/C, Western Union, Paypalใบรับรอง :
CE, ROHSเวลาการจัดส่งสินค้า :
5 วันระบบการหมุนเวียนก๊าซแบบปิด
ก๊าซที่ไม่มีปฏิกิริยาในระบบหมุนเวียนแบบปิด ก๊าซจะถูกหมุนเวียนโดยพัดลมและเครื่องฟอกก๊าซ H2O และ O2 สามารถถูกลบออกอย่างต่อเนื่อง
การชำระล้างอัตโนมัติ
การเปลี่ยนบรรยากาศภายในกล่องถุงมือสามารถทำได้โดยอัตโนมัติผ่านวาล์วชำระล้าง
การฟื้นฟูอัตโนมัติ
วัสดุกำจัด H2O และ O2 สามารถฟื้นฟูได้ กระบวนการฟื้นฟูสามารถควบคุมโดยโปรแกรมได้
การควบคุมความดันอัตโนมัติ
ความดันภายในกล่องถุงมือควบคุมโดยอัตโนมัติด้วยตัวควบคุมตรรกะโปรแกรมเมอร์ (PLC) ความดันการทำงานสามารถตั้งได้ระหว่าง +10mbar และ -10mbar หากความดันเกิน +/- 12mbar ระบบจะได้รับการป้องกันโดยอัตโนมัติ
โหมดประหยัดพลังงาน
ปั๊มสุญญากาศจะทำงานโดยอัตโนมัติเมื่อจำเป็นและจะปิดหลังจากช่วงเวลาว่าง ความถี่พัดลมจะถูกเปลี่ยนเป็น 25Hz เมื่อระดับความชื้นและออกซิเจนลดลงเหลือน้อยกว่า 1 ppm
โครงสร้าง | โครงสร้างแบบบูรณาการ (ระบบการทำความสะอาดรวมอยู่ใต้กล่อง) | |||||
แหล่งจ่ายไฟ | 110 - 220V AC 50/60Hz Single-phase | |||||

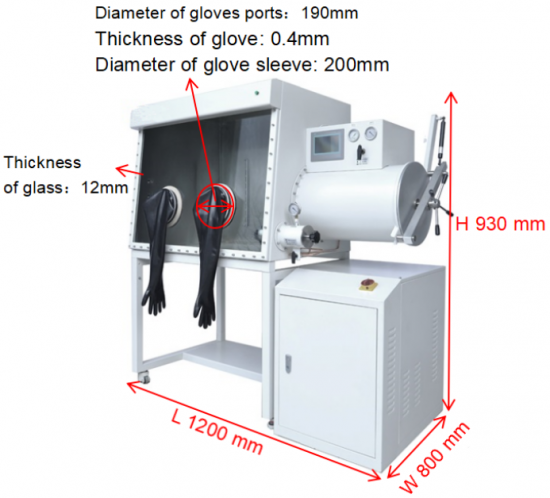

กล่องถุงมือ | วัสดุ: สแตนเลสสตีลชนิด 304 ความหนา 3 มม. ขนาด (ไม่รวมห้องแอนตี้แชมเบอร์และขาตั้ง): 1220 มม.(ยาว) x 750 มม.(กว้าง) x 900 มม.(สูง) | |||||
ถาด | การจัดวางมาตรฐาน | สองชั้น | ||||
ตัวเลือก/เพิ่ม: กล่องเครื่องมือหรืออื่นๆ | สามารถวางกล่องเครื่องมือต่างๆ ตามความต้องการของผู้ใช้ | |||||
หน้าต่างด้านหน้า | หน้าต่างด้านหน้าแบบเอียง หน้าต่างกระจกนิรภัยที่ถอดออกได้ ความหนา 8 มม. ทนต่อการสึกหรอ การกัดกร่อน และมีการถ่ายทอดแสงที่ดี ใช้แหวนปะเก็น OMEGA หนา 3/8 นิ้ว | |||||
ตัวเลือกเปิดหน้าต่าง | หน้าต่างด้านหน้าสามารถออกแบบให้เปิดได้แทนที่จะติดตั้งแน่นหนา เพื่อใส่เครื่องมือต่างๆ (ฟังก์ชันที่กำหนดเอง) | |||||
สภาพแวดล้อมภายใน |
H2O <1 ppm (20°C/68 ℉, 1 atm) | |||||
Antechamber | วิธีควบคุม: แบบ Manual การออกแบบ: สองห้องแอนตี้แชมเบอร์วงกลม ขนาดห้องหลัก: Φ360 มม.(เส้นผ่านศูนย์กลาง) x 600 มม.(ความยาว) (ตำแหน่ง: ด้านขวาของกล่อง) ขนาดห้องเล็ก: Φ150 มม.(เส้นผ่านศูนย์กลาง) x 300 มม.(ความยาว) (ตำแหน่ง: ด้านขวาของกล่อง) ระดับสุญญากาศ: <= -0.1MPa (รวมห้องแอนตี้แชมเบอร์ด้านขวา ทั้งห้องหลักและห้องเล็กที่ต้องการสุญญากาศและแสดงผล แบรนด์เกจวัดความดันสุญญากาศเป็นของเยอรมัน WIKA) | |||||
ตัวเลือก/เพิ่ม: วิธีควบคุมอัตโนมัติ | จะควบคุมห้องแอนตี้แชมเบอร์โดยอัตโนมัติตามการตั้งเวลาและจำนวนครั้งสำหรับการระบายก๊าซและการเติมก๊าซ | |||||
ตัวเลือก/เพิ่ม: โหมดการทำความร้อน | อุณหภูมิสูงสุด: 200°C/392°F ความแม่นยำในการควบคุม: ±2°C/±3.6°F ห้องหลักและห้องเล็กสามารถเพิ่มฟังก์ชันการทำความร้อนได้ (มีขนาดเล็กน้อยเมื่อเปรียบเทียบกับห้องแอนตี้แชมเบอร์มาตรฐาน) | |||||
ก๊าซทำงานและก๊าซฟื้นฟู | ก๊าซทำงาน: ก๊าซไนโตรเจน, อาร์กอน, ฮีเลียม และก๊าซที่ไม่มีปฏิกิริยาอื่นๆ ความบริสุทธิ์ 99.999% ก๊าซควบคุม: ก๊าซที่ไม่มีปฏิกิริยาความบริสุทธิ์ 99.999% ก๊าซฟื้นฟู: ก๊าซผสมของก๊าซทำงานและไฮโดรเจน(H2) ปริมาณคิดเป็น 5-10% หากระบบบริสุทธิ์มีเพียงฟังก์ชันการกำจัดความชื้น ก๊าซฟื้นฟูจะเหมือนกับก๊าซทำงาน | |||||
ระบบการทำความสะอาดก๊าซ | คอลัมน์บริสุทธิ์เดี่ยว: วัสดุกำจัดออกซิเจนของเยอรมัน BASF วัสดุดูดซับความชื้นสูงของสหรัฐ UOP กระบวนการฟื้นฟูของระบบการทำความสะอาดควบคุมโดยอัตโนมัติและมีฟังก์ชันการกำจัดความชื้นและออกซิเจนโดยอัตโนมัติ ความบริสุทธิ์ของก๊าซสามารถรักษาไว้และรักษาได้ในระยะยาว: H2O < 1ppm, O2 < 1ppm | |||||
ตัวเลือก ระบบการทำความสะอาดด้วยคอลัมน์คู่ (หนึ่งใช้งานและอีกหนึ่งเป็นสำรอง) | ทำไมต้องเลือกคอลัมน์บริสุทธิ์คู่? 1. คอลัมน์บริสุทธิ์ต้องถูกฟื้นฟูหลังจากอิ่มตัวด้วยการดูดซับออกซิเจนและความชื้น ระยะเวลาการฟื้นฟูคือ 16 ชั่วโมง หากไม่มีคอลัมน์สำรองอาจหยุดทำงานได้ (เราแนะนำระบบการทำความสะอาดด้วยคอลัมน์คู่สำหรับโรงงานหรือหน่วยงานอื่นที่ต้องการให้กล่องถุงมือทำงานต่อเนื่อง); 2. ความจุบริสุทธิ์ของคอลัมน์คู่เป็นสองเท่าของคอลัมน์เดี่ยว | |||||
ระบบควบคุมความดัน | ความดันในกล่องสามารถควบคุมโดยอัตโนมัติด้วยหน้าจอสัมผัส PLC ความแม่นยำในการควบคุม: ±1Pa ยังสามารถควบคุมด้วยมือผ่านสวิตช์เท้าได้ | |||||
ระบบกรอง | ปลายทั้งสองของท่อเข้าและออกมีติดตั้งตัวกรอง ความละเอียดของตัวกรองคือ: 0.3 ไมครอน | |||||
พัดลมหมุนเวียนแบบปิด | พัดลมความเร็วสูงแบบเปลี่ยนความถี่ 0-100m3/h ควบคุมโดยไมโครโปรเซสเซอร์ อุปกรณ์สแตนเลสสำหรับทดสอบความดัน มีอุปกรณ์ทำความเย็นด้วยน้ำ (สามารถติดตั้งตู้เย็นและอุปกรณ์ทำความเย็นภายนอก) | |||||
ระบบควบคุม | หน้าจอสัมผัสสี SIEMENS (6 นิ้ว) ระบบควบคุม PLC สองภาษา ไทยและอังกฤษ สามารถสลับได้ ตัวเซ็นเซอร์ความดัน: -2500~2500Pa ความแม่นยำหน้าจอสัมผัส ±1Pa การควบคุมความดัน: ควบคุมความดันกล่องไปยังจุดตั้งค่าหนึ่ง (ขอบเขตสามารถตั้งได้) | |||||
การวัด | เครื่องวัดความชื้น: ยี่ห้อ US GE 0~1000ppm แสดงผลบนหน้าจอสัมผัส ความแม่นยำ 0.1ppm | |||||
เครื่องวัดออกซิเจน: ยี่ห้อ US GE 0~1000ppm แสดงผลบนหน้าจอสัมผัส ความแม่นยำ 0.1ppm | ||||||
ปั๊มสุญญากาศ | ปั๊มสุญญากาศยี่ห้อ EDWARDS จากอังกฤษ ความเร็วในการสูบ 8.4-12m³/h รุ่น RV12 ความดันสุดท้าย 2 x 10^-3 mbar/1.5 x 10^-3 Torr ขนาดท่อเข้า NW25 ขนาดท่อออก NW25 ระดับเสียง: 50 Hz 48 dBA | |||||
ถุงมือ | ยี่ห้อ: US NORTH วัสดุ: Butyl รุ่นมาตรฐาน 8B1532 | |||||
ระบบไฟส่องสว่าง | ติดตั้งหลอดไฟฟลูออเรสเซนต์ ยี่ห้อ PHILIPS | |||||
ระบบกำจัดสารละลาย | การดูดซับที่มีประสิทธิภาพสูงด้วยคาร์บอนแอกทิเวตสามารถกำจัดสารอินทรีย์ที่เป็นร่องรอยได้อย่างมีประสิทธิภาพ | |||||
ข้อต่อมาตรฐาน KF40 |
ออกแบบพิเศษสำหรับข้อต่อ KF40 คุณสามารถนำน้ำเข้ากล่องได้ | |||||
การเชื่อมต่อกับอุปกรณ์อื่น | ตู้เย็นอุณหภูมิต่ำ | |||||
กล้องจุลทรรศน์ | ||||||
ระบบกำจัดสารละลาย | ||||||
เครื่องเคลือบฟิล์ม |
Inside connection(one door of Coating machine is inside of glove box) | |||||
ขนาดอุปกรณ์และข้อกำหนดพื้นที่ | Overall size | ขนาดโดยรวม: 1850 มม.(ยาว) x 1000 มม.(กว้าง) x 1950 มม.(สูง) | ||||
Room size | ขนาดห้อง: 2200 มม.(ยาว) x 1500 มม.(กว้าง) x 2000 มม.(สูง) | |||||
ขนาดและน้ำหนักบรรจุไม้ | ขนาดบรรจุไม้: 2185 มม.(ยาว) x 1145 มม.(กว้าง) x 2300 มม.(สูง) ปริมาณ 5.8 ลูกบาศก์เมตร | |||||
น้ำหนัก: 650 กก. (1400 ปอนด์) | ||||||
ข้อควรระวัง | เมื่อก๊าซหมุนเวียนต้องให้แน่ใจว่าท่อระบบหมุนเวียนชัดเจนและไม่ถูกปิดกั้น (ถ้าสีของตัวกรองเปลี่ยนจากขาวเป็นดำควรเปลี่ยนตัวกรองใหม่ทันที) ไม่มีก๊าซกัดกร่อนในกล่องถุงมือ ต้องฟื้นฟูคอลัมน์เมื่อตัวบ่งชี้ความชื้นและออกซิเจนไม่ตรงตามความต้องการการทำงาน หากมีการปล่อยก๊าซกัดกร่อนจากภายในกล่องถุงมือ (เช่น อิเล็กโทรไลต์ LiPF6) กรุณาอย่าใช้ คุณต้องใส่ขวดที่มีของเหลวปิดผนึก ปั๊มสุญญากาศต้องตรวจสอบระดับน้ำมันและบำรุงรักษาเป็นประจำ |
