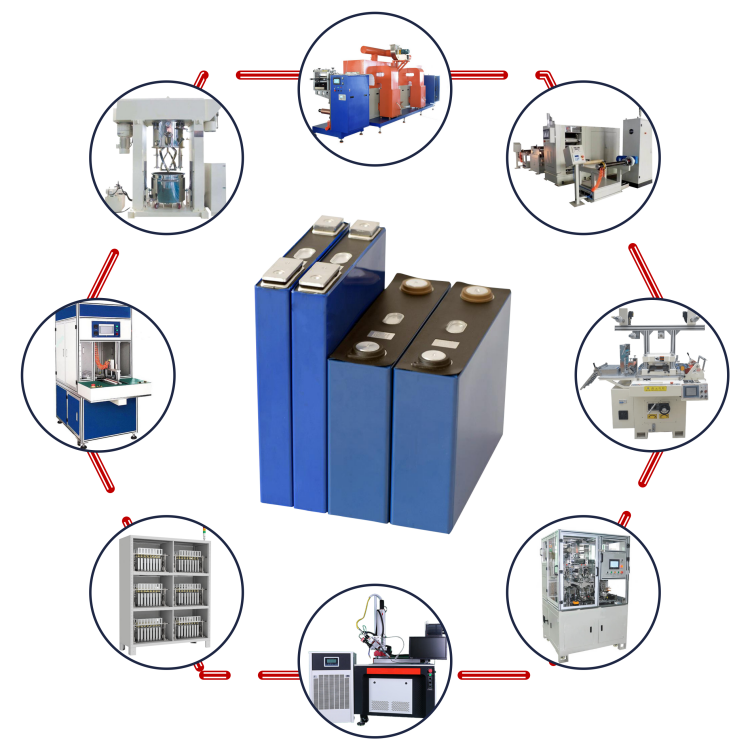

อุปกรณ์สายการผลิตเซลล์ปริซึม LFP/NCM สำหรับแบตเตอรี่ EV 100MWH อัตโนมัติ

Ⅰ 、การแนะนำเซลล์ปริซึม:

เปลือกของปริซึมเซลล์แบบ atic ส่วนใหญ่ทำจากอลูมิเนียมอัลลอย สแตนเลส และวัสดุอื่นๆ มีการใช้กระบวนการพันหรือซ้อนภายใน ซึ่งให้ประสิทธิภาพในการป้องกันเซลล์ได้ดีกว่าแบตเตอรี่แบบฟิล์มพลาสติกอะลูมิเนียม (เช่น เซลล์แบบซอง) ความปลอดภัยของเซลล์ยังได้รับการปรับปรุงอย่างมากเมื่อเทียบกับแบตเตอรี่ทรงกระบอก

อัตราความนิยมของเซลล์ปริซึมในประเทศจีนสูงมาก ด้วยการเติบโตของแบตเตอรี่รถยนต์ในช่วงไม่กี่ปีที่ผ่านมา ความขัดแย้งระหว่างระยะทางและความจุของแบตเตอรี่จึงเด่นชัดมากขึ้นเรื่อยๆ

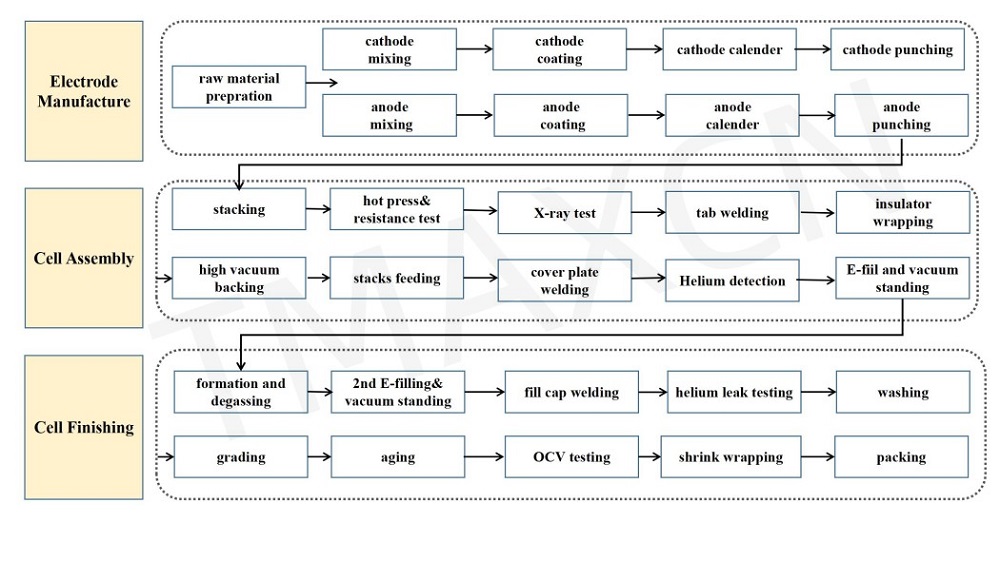

II. แผนผังกระบวนการแบตเตอรี่ Primatic (กระบวนการพัน)

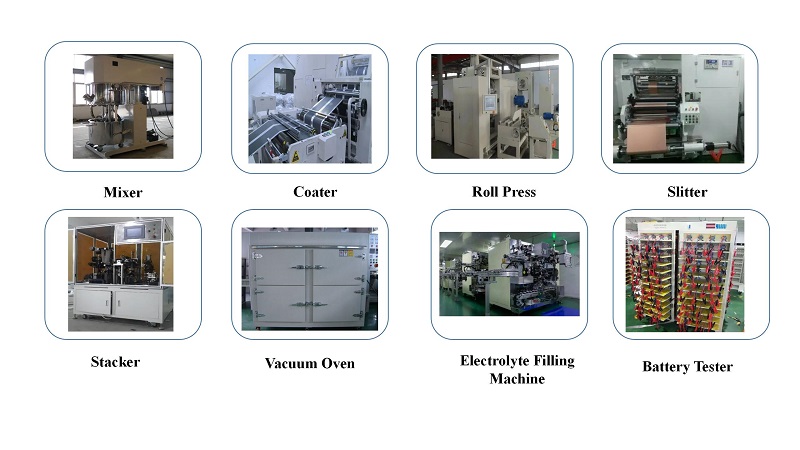

Ⅲ、รายการอุปกรณ์:

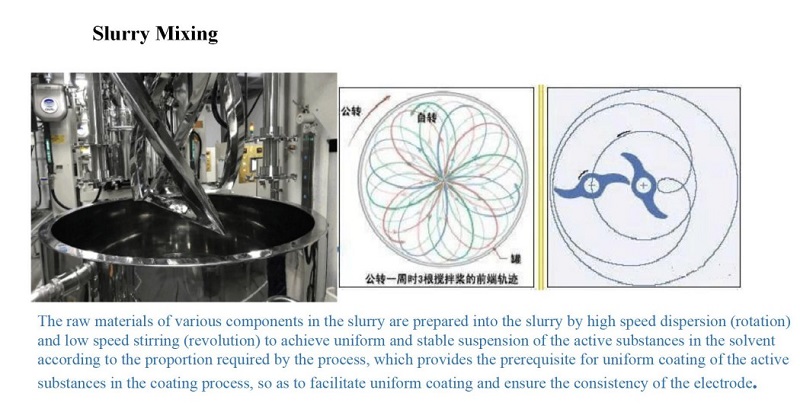

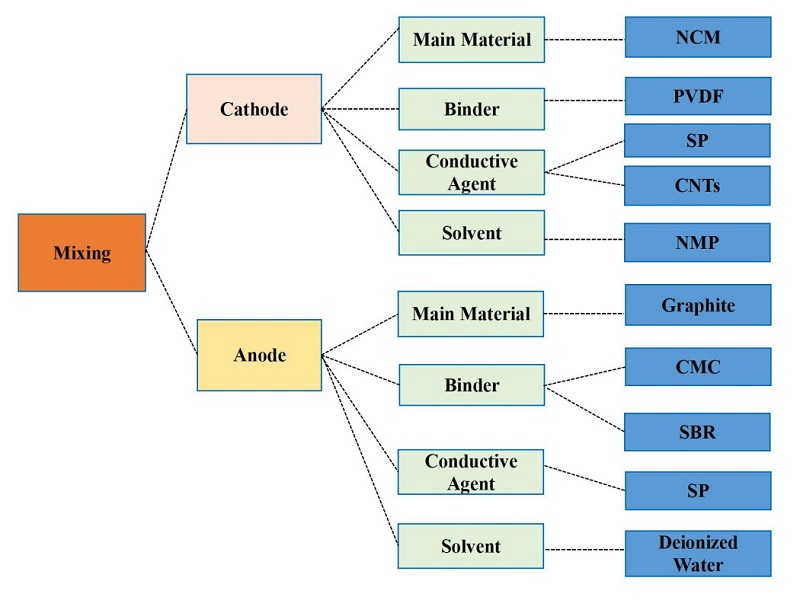

Ⅳ 、การผสมและการเคลือบ:

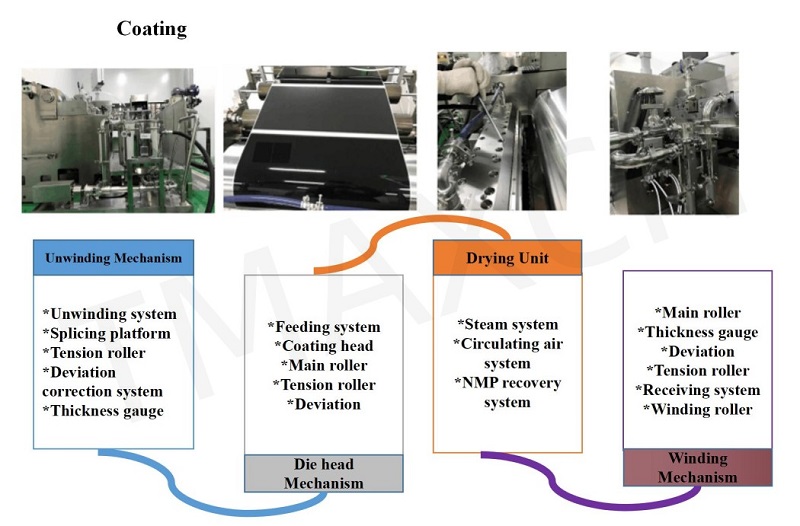

การเคลือบอิเล็กโทรด:

ขั้วบวกและขั้วลบในเซลล์ลิเธียมมีรูปแบบคล้ายคลึงกันและผลิตขึ้นด้วยกระบวนการที่คล้ายคลึงกันบนอุปกรณ์ที่คล้ายคลึงกันหรือเหมือนกัน วัสดุอิเล็กโทรดแอคทีฟถูกเคลือบทั้งสองด้านด้วยแผ่นโลหะ ซึ่งทำหน้าที่เป็นตัวรวบรวมกระแสไฟฟ้าที่นำกระแสไฟฟ้าเข้าและออกจากเซลล์ วัสดุขั้วบวกเป็นคาร์บอนรูปแบบหนึ่ง และขั้วลบเป็นลิเธียมออกไซด์โลหะ วัสดุทั้งสองชนิดนี้ถูกส่งมายังโรงงานในรูปแบบของผงสีดำ ซึ่งแทบจะไม่สามารถแยกแยะออกจากกันได้หากผู้ไม่ชำนาญ เนื่องจากการปนเปื้อนระหว่างวัสดุขั้วบวกและขั้วลบจะทำให้แบตเตอรี่เสียหาย จึงต้องระมัดระวังอย่างยิ่งในการป้องกันไม่ให้วัสดุเหล่านี้สัมผัสกัน ด้วยเหตุนี้ ขั้วบวกและขั้วลบจึงมักถูกประมวลผลในห้องที่แตกต่างกัน

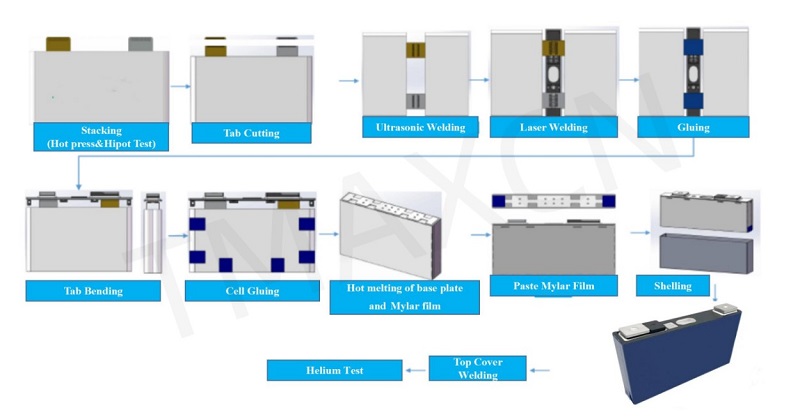

Ⅴ 、กระบวนการประกอบเซลล์:

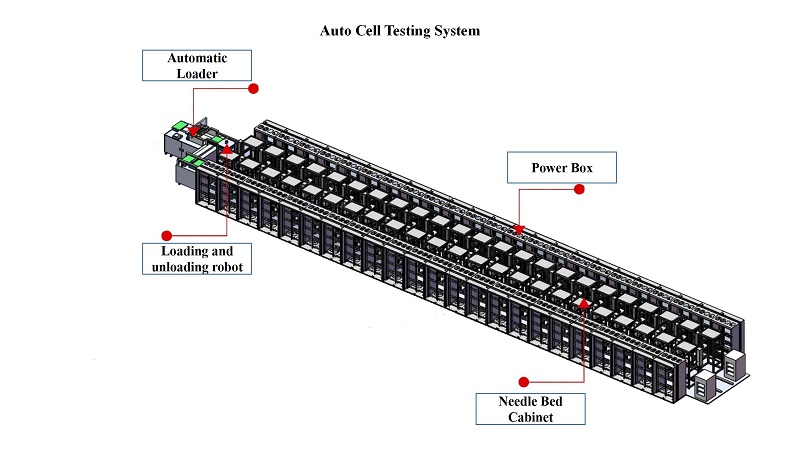

Ⅵ 、ระบบทดสอบเซลล์อัตโนมัติ:

ประกอบด้วยเครื่องโหลดอัตโนมัติ หุ่นยนต์ราง และเครื่องทดสอบอัตโนมัติ 46 ชุด

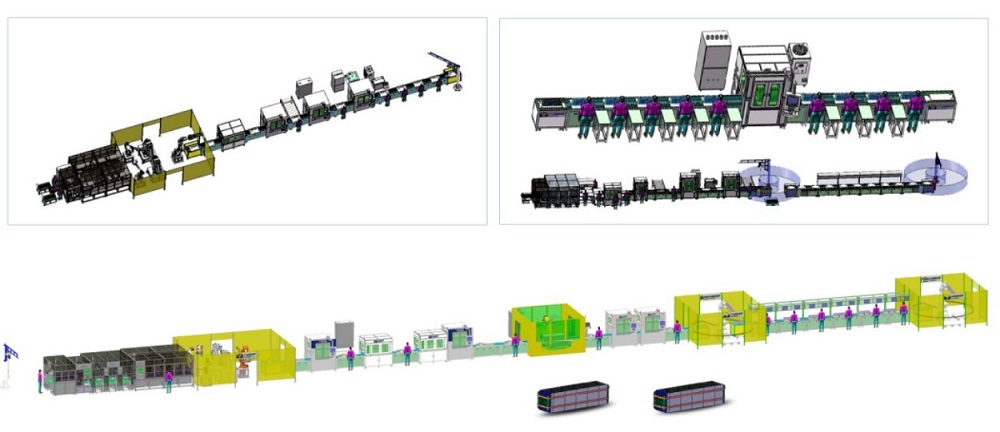

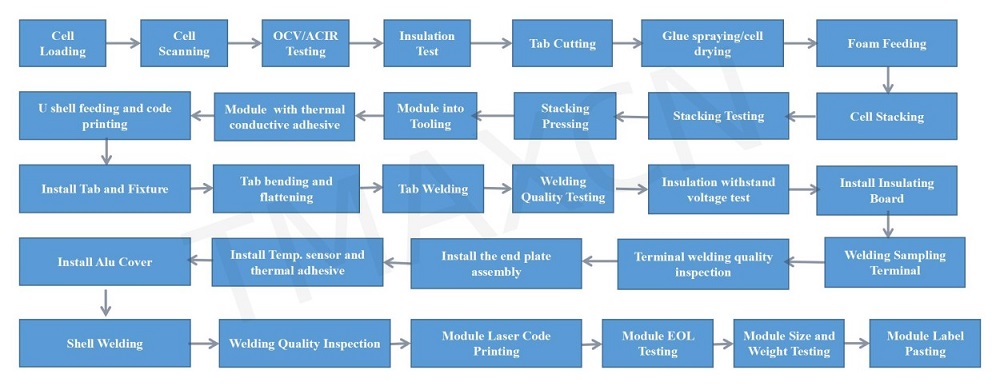

Ⅶ 、กระบวนการประกอบชุดโมดูล:

Ⅷ、คุณสมบัติกระบวนการของสายการประกอบ PACK สำหรับโมดูลเซลล์ปริซึม:

การโหลดอัตโนมัติ การทดสอบและการเรียงลำดับ OCV การกำจัด NG การทำความสะอาดเซลล์ การติดกาว การซ้อน การตัดสินขั้ว การขันอัตโนมัติ การผูกด้วยมือ การคลายอัตโนมัติ การทำความสะอาดเสา แท่งอลูมิเนียมด้วยมือ

(เชื่อมด้วยด้านนอกของสายรัด) การเชื่อมด้วยเลเซอร์ การตรวจจับหลังการเชื่อม การตรวจจับ EOL การตรวจจับ DCIR การหมุนโซ่ความเร็วของสายการประกอบ PACK การทดสอบการประกอบด้วยตนเอง

 กระบวนการประกอบไหลราบรื่น และประสิทธิภาพการผลิตและอัตราผลตอบแทนสูง ซึ่งเหมาะสำหรับข้อกำหนดการประกอบ PACK ของแบตเตอรี่เปลือกอลูมิเนียมสี่เหลี่ยมขนาดใหญ่และขนาดกลาง

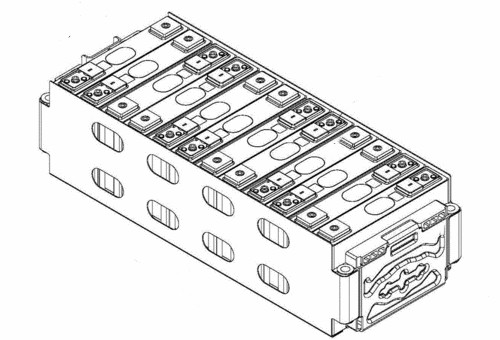

โมดูลแบตเตอรี่:

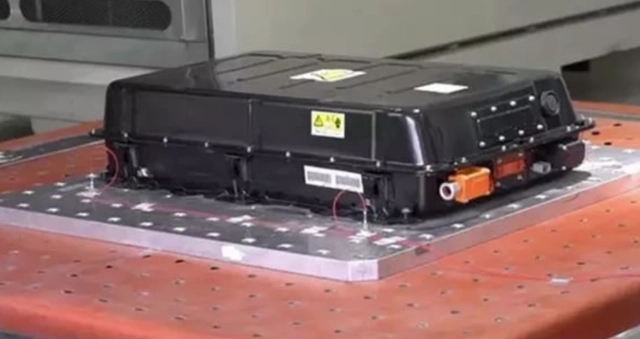

หลังจากสร้างแบตเตอรี่เดี่ยวแล้ว การจัดกลุ่มและการเชื่อมต่อแบบขนานของแบตเตอรี่เหล่านี้จะกลายเป็นรากฐานของระบบแบตเตอรี่พลังงานไฟฟ้ายานยนต์ -  โมดูลแบตเตอรี่
