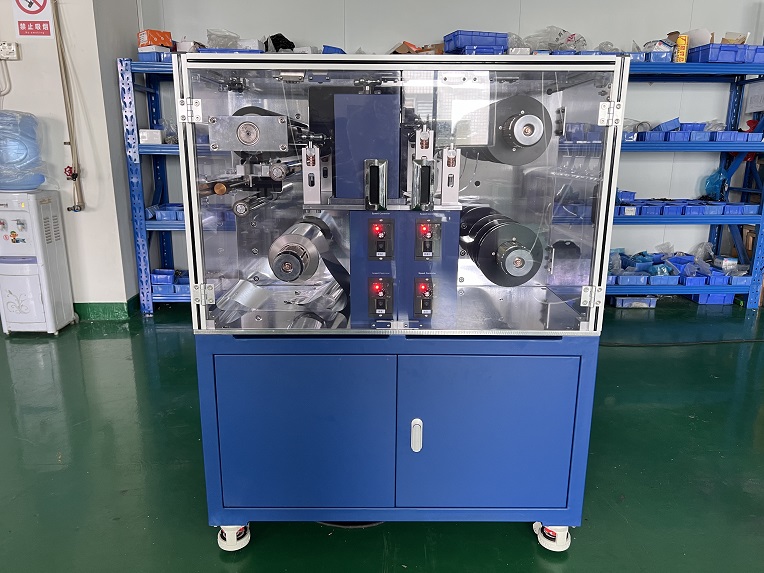

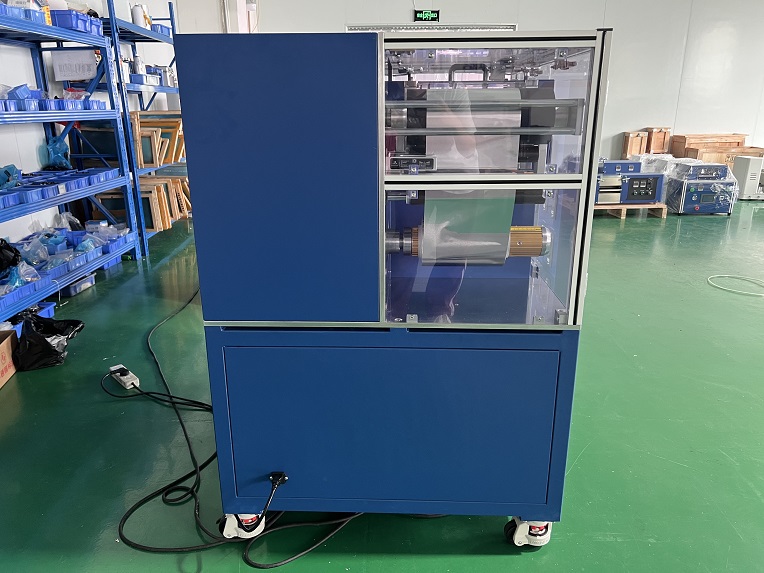

เครื่องตัดอิเล็กโทรดแบบม้วนต่อม้วนอัตโนมัติสำหรับการตัดแคโทด/แอโนด

การแนะนำ

ใช้กระบวนการตัดวัสดุขึ้นรูปม้วนแบบต่อเนื่องตั้งแต่สองขั้นตอนขึ้นไป อุปกรณ์นี้มีที่จับมีดที่แม่นยำ ซึ่งสามารถตัดฟอยล์ได้อย่างแม่นยำสูง และถูกนำไปใช้อย่างแพร่หลายในอุตสาหกรรมแบตเตอรี่ลิเธียม ฟอยล์โลหะ ฟิล์มออปติคอล และฟิล์มฟังก์ชันอื่นๆ



คุณสมบัติหลัก

*ใบมีดเหล็กทังสเตนละเอียดพิเศษ คุณภาพการตัดดี และอายุการใช้งานยาวนาน

*ความกว้างของการตัดมีความแม่นยำสูง และผลิตภัณฑ์สำเร็จรูปไม่มีเสี้ยน คลื่น และรอยบุบ

*สามารถปรับปริมาณมีดและอัตราส่วนความเร็วของมีดต่อความเร็วเชิงเส้นของวัสดุได้

*สามารถปรับมุมการป้อนและการปล่อยวัสดุให้เหมาะสมกับการตัดวัสดุและค่าความหนาที่แตกต่างกันได้

*โครงสร้างกระดานแนวตั้งเดี่ยว ที่วางมีดอิสระ พร้อมอุปกรณ์กำจัดฝุ่น

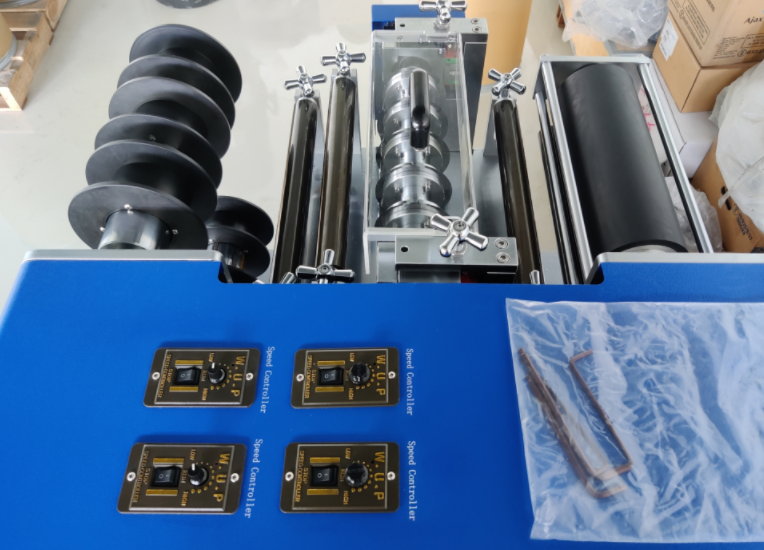

*โครงสร้างมีดกลมด้านบนและด้านล่าง สามารถปรับความกว้างของการผ่าได้โดยการเปลี่ยนสเปเซอร์

*ความตึงของการพันจะถูกควบคุมโดยอัตโนมัติ และเพลาบนและล่างสามารถปรับได้อย่างอิสระภายใน 50N

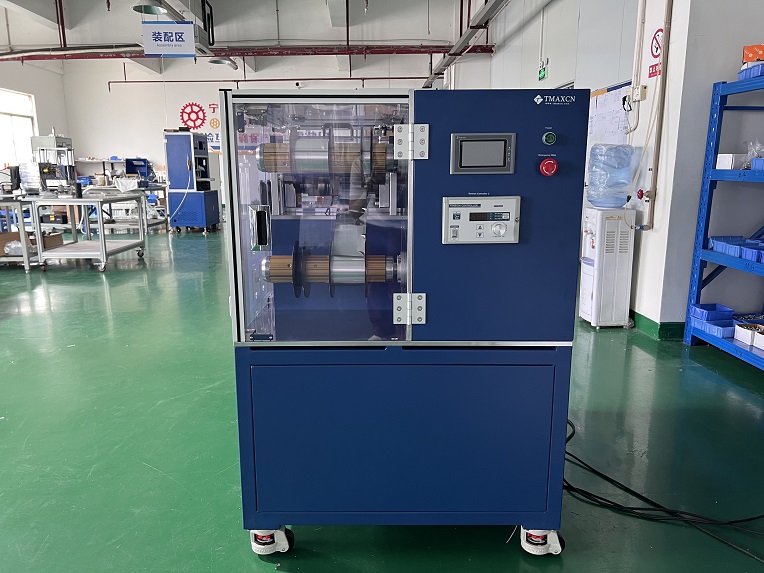

*การควบคุม PLC, การทำงานของ HMI สะดวกและใช้งานง่าย



พารามิเตอร์ทางเทคนิค

วิธีการตัด	การรีดแบบชิ้นเดียว
ประเภทเครื่องตัด	มีดตัดทรงกลมด้านบนและด้านล่าง
การปรับความกว้าง	การปรับเปลี่ยนตัวแยก
ความหนาในการตัด	100-300ไมโครเมตร
ใบมีดตัด	เหล็กทังสเตนอัลลอยด์ละเอียดพิเศษ เส้นผ่านศูนย์กลาง 100 มม.
ความกว้างของการตัด	20-300 มม.
สภาพเสี้ยน	≤25ไมโครเมตร
ปริมาณของมีด	หน้าปัดแสดงตัวบ่งชี้แบบปรับได้ 0.2-0.4 มม.
ความเร็วในการตัด	สูงสุด 4ม./นาที
แหล่งจ่ายไฟ	แรงดันไฟฟ้าเฟสเดียว 220V AC±10%, ความถี่ 50Hz/60Hz, กำลังไฟ 1kW
สิ่งแวดล้อม	อุณหภูมิสภาพแวดล้อมที่แนะนำคือ 25±3℃ ความชื้น 30~90RH ไม่มีการสั่นสะเทือนและการรบกวนทางแม่เหล็กไฟฟ้า
ขนาด	ยาว900มม.*กว้าง980มม.*สูง450มม.
น้ำหนัก	ประมาณ 100 กก.
