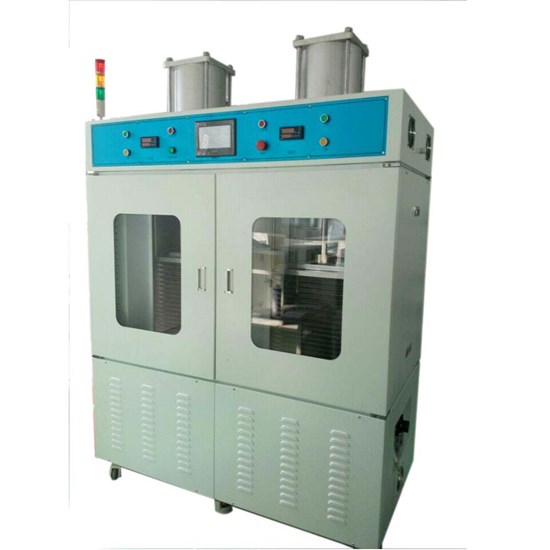

อินพุตก๊าซ

แรงดันอากาศขั้นต่ำที่เข้าจะต้องไม่น้อยกว่า 0.1MPa และแรงดันอากาศสูงสุดจะต้องไม่เกิน 1.0MPa

เครื่องนี้มีแคลมป์สองตัว แคลมป์ตัวเดียวถูกอัดแรงดันด้วยกระบอกสูบขนาดเส้นผ่านศูนย์กลาง 250 มม. เมื่ออากาศเข้าถึง 0.6 MPa แรงดันสูงสุดของกระบอกสูบเดี่ยวจะอยู่ที่ 2,000 กก.

อุปกรณ์ติดตั้ง

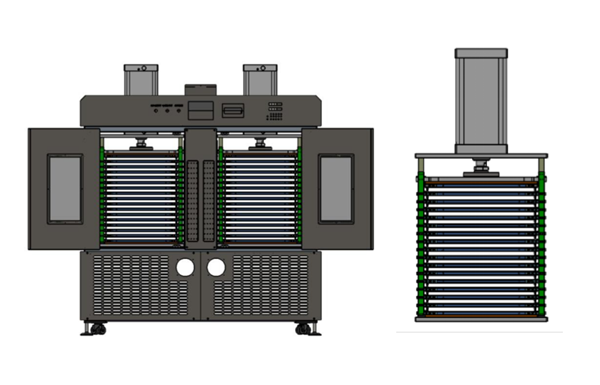

อุปกรณ์แต่ละชิ้นแบ่งออกเป็นแผ่นทำความร้อน 17 ชั้น และมีฉนวนกันความร้อนคั่นระหว่างแผ่นทำความร้อนและอุปกรณ์ แต่ละชั้นของแผงทำความร้อนมีหัววัดอุณหภูมิ PLC สามารถตรวจสอบหัววัดอุณหภูมิของแผงทำความร้อนแต่ละชั้น และแสดงค่าอุณหภูมิที่ตรวจจับได้บนหน้าจอสัมผัส

แบบจำลองการควบคุม

อุปกรณ์นี้ใช้การควบคุม PLC: สามารถตั้งอุณหภูมิเป้าหมายในการให้ความร้อนได้ และอุปกรณ์สามารถควบคุมแผ่นทำความร้อนตามอุณหภูมิเป้าหมาย และป้องกันและส่งสัญญาณเตือนทันทีในกรณีที่แผ่นทำความร้อนร้อนเกินไป

PLC สามารถควบคุมแรงดันบนอุปกรณ์ได้ 5 ระดับ และความแม่นยำในการควบคุมแรงดันสามารถเข้าถึง  ±  30 กก.

อุณหภูมิในการทำงาน

อุณหภูมิห้อง ~ 90  ℃ ความแม่นยำในการควบคุมอุณหภูมิของแผ่นทำความร้อนแต่ละ  แผ่น±  3  ℃

วิธีการวัด

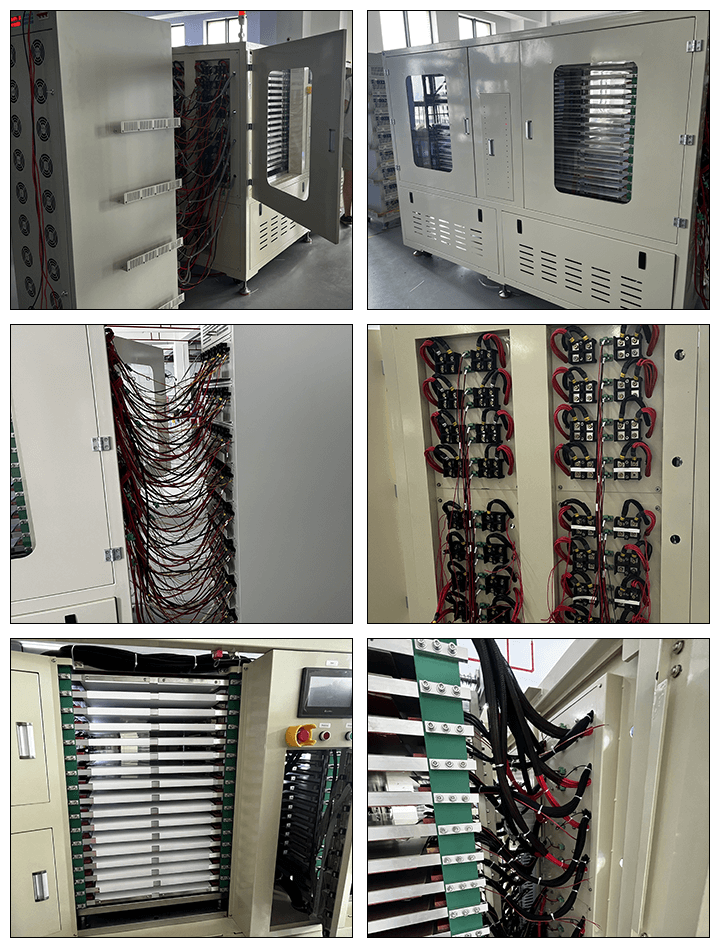

ใช้วิธีวัดกระแสและแรงดันไฟฟ้าของแกนไฟฟ้าแบบสี่สาย การเชื่อมต่อวงจรระหว่างอุปกรณ์กับอุปกรณ์ทำได้ด้วยแผงวงจรพิมพ์พิเศษ แผ่นอิเล็กโทรดติดตั้งอยู่บนอุปกรณ์ การเชื่อมต่อที่รวดเร็วและเชื่อถือได้ระหว่างอุปกรณ์กับวงจรอุปกรณ์ทำได้โดยการกดแบตเตอรี่ด้วยแผ่นกดด้านบนและด้านล่าง

ช่วงการตั้งค่าแรงดันการชาร์จและการคายประจุ

ช่วงการตั้งค่าแรงดันไฟในการชาร์จ: 0mV  ～  5000mV (ความละเอียด 1mV);

ช่วงการตั้งค่าแรงดันการปล่อยประจุ: 2000mV ~ 5000mV (ความละเอียด 1mV)

ช่วงการตั้งค่ากระแสชาร์จและปล่อยประจุ: 0mA ~ 5000mA (ความละเอียด 1mA)

ความแม่นยำในการควบคุมการวัด

ความแม่นยำในการควบคุมการวัดแรงดันไฟฟ้า:  ±  (0.1% FS + 0.1% RD);

ความแม่นยำในการควบคุมการวัดปัจจุบัน:  ±  (0.1% FS + 0.1% RD);

ความแม่นยำในการควบคุมการวัดเวลา:  ±  (0.1% FS + 0.1% RD)

สภาวะสิ้นสุดการชาร์จและการคายประจุ

การชาร์จกระแสคงที่ (CC): เงื่อนไขสุดท้ายคือ แรงดันไฟฟ้า เวลา และความจุ

การชาร์จกระแสคงที่และแรงดันคงที่ (CC-CV): เงื่อนไขสุดท้ายคือ กระแส เวลา และความจุ

วิธีการคายประจุ: เงื่อนไขสุดท้ายของการคายประจุกระแสคงที่ (DC) คือ แรงดันไฟฟ้า เวลา หรือความจุ

หน้าที่หลักของซอฟต์แวร์

1. ควบคุมเงื่อนไขสุดท้ายของกระบวนการตามเวลา แรงดันไฟฟ้า กระแสไฟฟ้า และพารามิเตอร์อื่นๆ

2. คำนวณพารามิเตอร์ความจุในการชาร์จของแบตเตอรี่

3. ฟังก์ชั่นการแก้ไขและการจัดการกระบวนการชาร์จและการปล่อยประจุ:

3.1 สามารถตั้งค่าพารามิเตอร์ขั้นตอนการทำงานได้สูงสุดถึง 32 ขั้นตอน

3.2 สามารถตั้งค่าได้สูงสุด 256 รอบ

3.3 แต่ละขั้นตอนการทำงานสามารถเลือกได้จากการชาร์จกระแสคงที่ การชาร์จกระแสคงที่และแรงดันไฟ การเก็บรักษา การปล่อยกระแสคงที่ รอบการทำงาน และคุณลักษณะอื่นๆ

3.4 ไฟล์กระบวนการที่แก้ไขสามารถเก็บถาวรไว้เป็นโหมดสแตนด์บายได้

4. สามารถตั้งค่ากระแสการชาร์จได้ (0-5000) MA, ตั้งค่าแรงดันการชาร์จได้ (0-5000) MV, ตั้งค่าแรงดันการปล่อยประจุได้ (2000-5000) MV และสามารถตั้งค่าเวลาของแต่ละขั้นตอนได้ 1-1000 นาที

5. การควบคุมความปลอดภัยของซอฟต์แวร์:

5.1 กำหนดให้บันทึกข้อมูลการทำงานและเส้นโค้งของแต่ละจุดโดยอัตโนมัติหลังจากเสร็จสิ้นขั้นตอนการทำงาน และซอฟต์แวร์มีฟังก์ชั่นแจ้งเตือนเมื่อเกินความจุ

5.2 การป้องกันการชาร์จไฟเกิน: เมื่อแรงดันไฟฟ้าเกินค่าที่ตั้งไว้ของการป้องกันการชาร์จไฟเกิน ให้หยุดกระบวนการของช่องสัญญาณ และสามารถตั้งค่าที่ตั้งไว้ได้

5.3 การป้องกันความจุเกินขีดจำกัด: เมื่อความจุของแกนไฟฟ้าเกินช่วงที่กำหนด ให้หยุดการไหลของช่อง

6. สามารถจัดเรียงแบตเตอรี่ได้พร้อมไฟแสดงสถานะ โหมดการจัดเรียงสามารถตั้งค่าได้ เช่น ความจุ เวลา แรงดันไฟฟ้าวงจรเปิด แรงดันไฟฟ้าเฉลี่ย แรงดันไฟฟ้าจุดคงที่ ฯลฯ

7. ข้อมูลการชาร์จและการคายประจุของแบตเตอรี่แต่ละก้อนสามารถสร้างเป็นรายการข้อมูลให้ผู้ใช้ดูหรือพิมพ์ออกมาได้

อุปกรณ์นี้รองรับฟังก์ชั่นการจดจำบาร์โค้ด และสามารถรับรู้การโต้ตอบแบบหนึ่งต่อหนึ่งระหว่างแบตเตอรี่และช่องสัญญาณและบันทึกข้อมูลการผลิต

ฟังก์ชั่นการป้องกันระบบ

1. ระบบป้องกันกระแสเกิน กระแสต่ำ แรงดันเกิน แรงดันต่ำ และความจุเกิน: สามารถตั้งค่าขีดจำกัดบนและล่างของแรงดัน กระแส และความจุของแบตเตอรี่ได้ เมื่อถึงขีดจำกัดที่กำหนด ระบบจะบังคับให้แบตเตอรี่เข้าสู่โหมดสลีปโดยอัตโนมัติและแจ้งเตือนข้อผิดพลาดในอินเทอร์เฟซซอฟต์แวร์

2. การป้องกันกระแสไฟรั่ว: พบว่ามีกระแสไฟรั่วมากกว่า 200mA สามครั้งในสถานะการทำงาน และปิดไฟอินพุตของแหล่งจ่ายไฟแบบสวิตชิ่ง

3. การป้องกันแรงดันไฟเกินในการชาร์จ: เมื่อระบบตรวจสอบแบตเตอรี่ในระหว่างการชาร์จ เมื่อแรงดันไฟแบตเตอรี่สูงกว่าแรงดันไฟจำกัดบน แบตเตอรี่จะหยุดชาร์จ

4. การป้องกันแรงดันไฟต่ำขณะคายประจุ: เมื่อระบบตรวจสอบแบตเตอรี่ระหว่างการคายประจุแบตเตอรี่ เมื่อแรงดันไฟแบตเตอรี่ต่ำกว่าแรงดันไฟขีดจำกัดล่าง แบตเตอรี่จะหยุดคายประจุ

5. การป้องกันการปิดเครื่อง: ในกรณีที่ไฟฟ้าของอุปกรณ์ขัดข้องผิดปกติ ขั้นตอนกระบวนการปัจจุบันสามารถดำเนินการต่อได้

6.  มีฟังก์ชั่นฝากเงินสำหรับช่องสัญญาณที่ผิดปกติ

น้ำหนักอุปกรณ์

น้ำหนักของอุปกรณ์ติดตั้งน้อยกว่า 350 กก. น้ำหนักของเครื่องจักรทั้งหมดน้อยกว่า 1,200 กก. และอัตราส่วนน้ำหนักรวมต่อพื้นที่รับน้ำหนักคือ  ≤  500 กก. / ตร.ม.

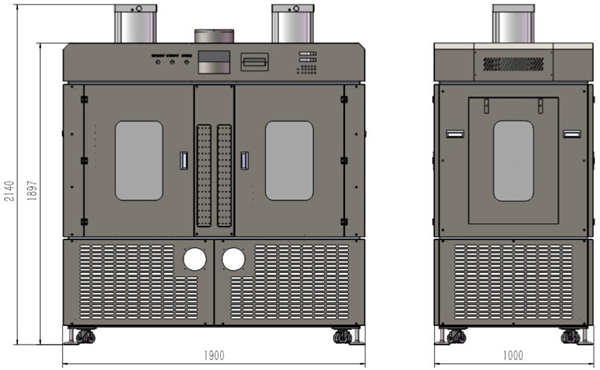

ขนาดโดยรวมของอุปกรณ์

ยาว× กว้าง× สูง≤ 1900 มม. × 1000 มม. × 2140 มม. ( ค่าความคลาดเคลื่อนมิติที่อนุญาต± 20 มม. )
