เครื่องเคลือบแบตเตอรี่อัตโนมัติพร้อมใบมีดจุลภาคและใบมีด Doctor Blade เสริม

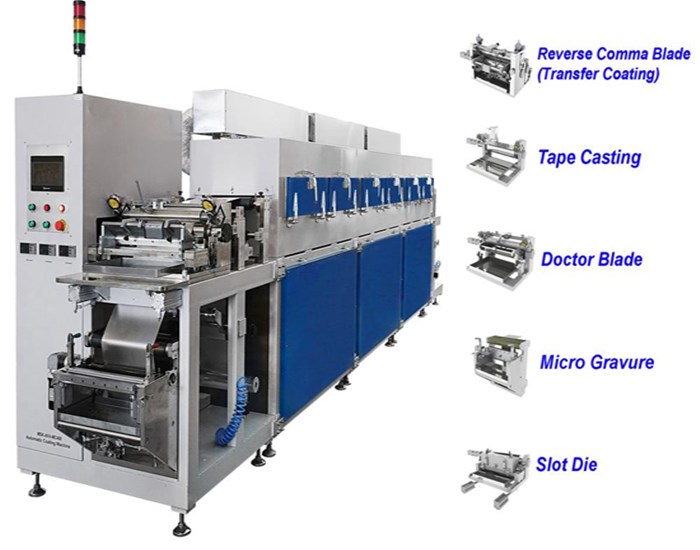

TMAX-AFA-MC400 เป็นระบบเคลือบ R2R อเนกประสงค์ที่สามารถปรับใช้กับหัวเคลือบได้หลากหลาย เช่น ใบมีดคอมม่าแบบย้อนกลับ, ใบมีดดอกเตอร์, แม่พิมพ์แบบสล็อต, ไมโครกราเวียร์และเทปคาสติ้ง เตาอบแห้งแบบพาความร้อนสามโซน ยาว 4.5 เมตร พร้อมโปรแกรมอุณหภูมิอิสระ ช่วยให้การบ่มสารละลายมีประสิทธิภาพ นี่คือระบบเคลือบนำร่องที่สมบูรณ์แบบและใช้งานได้หลากหลายที่สุด สามารถปรับใช้กับสารละลายเคลือบและฟิล์มซับสเตรตหลากหลายชนิด (Cu, Al, PET, PP, PE) ได้อย่างกว้างขวาง

• Doctor Blade: โซลูชันคุ้มต้นทุนสำหรับการเคลือบหนา 10~200 ไมครอน (โหมดต่อเนื่องเท่านั้น)

• ใบมีดคอมม่าแบบย้อนกลับ (การเคลือบแบบถ่ายโอน): โซลูชันที่คุ้มต้นทุนสำหรับการเคลือบที่มีความหนา 30~200 ไมครอน (ทั้งโหมดต่อเนื่องและแบบไม่ต่อเนื่อง)

• การเคลือบแบบเทปหล่อ: เหมาะอย่างยิ่งสำหรับการเคลือบที่หนาขึ้นถึง 1,000 ไมครอนด้วยสารละลายที่มีความหนืดสูง

• ไมโครกราเวียร์: เหมาะอย่างยิ่งสำหรับการเคลือบบางที่แม่นยำตั้งแต่ 1~3 ไมครอน  ( ความหนาของฟิล์มแห้ง)

• Slot Die: เหมาะสำหรับการเคลือบแบบแม่นยำที่บางถึง 1 ไมครอน ในขณะที่ให้การครอบคลุมที่กว้างสำหรับการเคลือบที่หนาขึ้นถึง 200 ไมครอน

สำหรับ  บริการ Roll to Roll Coater  โปรดกรอกและส่ง  แบบ ฟอร์มคำขอรับบริการ Roll to Roll Coating

ข้อมูลจำเพาะ:

แรงดันไฟฟ้าขณะทำงาน	208 - 240 VAC, 50/60 Hz, สามเฟส (380VAC สามเฟสมีจำหน่ายตามคำขอ)
การใช้พลังงานสูงสุด	30 กิโลวัตต์ ( ต้องใช้เบรกเกอร์อากาศ 50A )
อากาศอัด	ต้องใช้ 0.5-0.8 MPa (ไม่รวมเครื่องอัดอากาศ  ข้อควรระวัง: หากใช้ถังแก๊สแทนเครื่องอัดอากาศ (pic2) จะต้องติดตั้งตัวควบคุมแรงดันแบบสองขั้นตอน (pic1) บนถังแก๊สเพื่อจำกัดแรงดันภายในช่วงการทำงานที่ต้องการสำหรับการทำงานที่ปลอดภัย    pic1                 pic2
เส้นผ่านศูนย์กลางการกรอ/คลายกรอ	OD สูงสุด 350 มม.  เส้นผ่านศูนย์กลางแกนม้วน/คลายม้วน: 3 นิ้ว
ความกว้างของการเคลือบ	สูงสุด 350 มม.
ความเร็วในการเคลือบ	สูงสุด 5,000 มม./นาที
หัวเคลือบ(โปรดเลือกในตัวเลือกผลิตภัณฑ์) ใบมีดคอมม่าแบบกลับด้าน ด็อกเตอร์เบลด การหล่อเทป สล็อตได ไมโครกราเวียร์	การเคลือบใบมีดของดอกเตอร์	โหมดการเคลือบต่อเนื่องเท่านั้น ช่วงความหนาของการเคลือบ: 10~200um (ฟิล์มแห้ง) ช่วงความหนืดของสารละลายโดยทั่วไป: 500~10000 mPa.s ความแม่นยำ: ±5μm (โซลูชันการปรับช่องว่าง 1um); ความคลาดเคลื่อนของความหนาจากขอบถึงกึ่งกลาง +/-8um  เครื่องป้อนสารละลายอัตโนมัติ MSK-155 พร้อมถังขนาด 2 ลิตร มีจำหน่ายโดยมีค่าใช้จ่ายเพิ่มเติม โปรดคลิกที่ขีดเส้นใต้เพื่อดูรายละเอียด
	ใบมีดคอมม่าแบบกลับด้าน (เคลือบถ่ายโอน)	เลือกโหมดการเคลือบได้ 2 โหมด (ต่อเนื่องและเป็นระยะ) บนแผงควบคุม ช่วงความหนาของการเคลือบ: 30~200um (ฟิล์มแห้ง) ช่วงความหนืดของสารละลายโดยทั่วไป: 500~10000 mPa.s ความแม่นยำ: ±3μm; ความคลาดเคลื่อนของความหนาจากขอบถึงกึ่งกลาง +/-5um  เครื่องป้อนสารละลายอัตโนมัติ MSK-155 พร้อมถังขนาด 2 ลิตร มีจำหน่ายโดยมีค่าใช้จ่ายเพิ่มเติม โปรดคลิกที่ขีดเส้นใต้เพื่อดูรายละเอียด
	การเคลือบหล่อ	เทคนิคการหล่อเทปเหมาะอย่างยิ่งสำหรับการจัดการสารละลายที่มีความหนา 5,000~20,000 mPa.s ดังนั้นจึงสามารถเคลือบฟิล์มที่มีความหนามากขึ้นได้ (สูงสุด 1,000 ไมโครเมตร) โหมดการเคลือบต่อเนื่องเท่านั้น ความแม่นยำ: ±5μm (โซลูชันการปรับช่องว่าง 1um); ความคลาดเคลื่อนของความหนาจากขอบถึงกึ่งกลาง +/-8um    ปั๊มสกรูสำหรับป้อนสารละลาย MSK-156 พร้อมถังขนาด 4 ลิตร มาพร้อม โปรดคลิกขีดเส้นใต้เพื่อดูรายละเอียด
	การเคลือบแม่พิมพ์แบบสล็อต	แม่พิมพ์ร่องนี้เหมาะอย่างยิ่งสำหรับการเคลือบฟิล์มที่สม่ำเสมอ ความหนา 1 ไมครอน และสูงสุด 200 ไมครอน การเปลี่ยนขนาดชิมด้วยลวดลายต่างๆ จะทำให้คุณสามารถผลิตการเคลือบแบบต่อเนื่อง แบบไม่ต่อเนื่อง หรือแม้แต่แบบกริดที่ตรงกับลวดลายของชิม โปรดดูรายละเอียดเพิ่มเติมได้จากรูปภาพด้านล่าง:                            ปั๊มสกรูสำหรับป้อนสารละลาย MSK-156 พร้อมถังขนาด 4 ลิตร มาพร้อม โปรดคลิกขีดเส้นใต้เพื่อดูรายละเอียด ความหนาและความแม่นยำขั้นต่ำ: 1 µm (ฟิล์มแห้ง) ±1%   ช่วงความหนืดของสารละลายโดยทั่วไป: 200~10000 mPa.s หมายเหตุ: ความหนาของชั้นเคลือบขั้นสุดท้ายขึ้นอยู่กับปัจจัยหลายประการ เช่น ความหนืดของสารละลาย ขนาดอนุภาคของแข็ง ปริมาณของแข็ง ความหนาของแผ่นชิม ความเร็วในการรีดฟอยล์ และอัตราการป้อนสารละลาย ดังนั้น เราจึงไม่สามารถรับประกันได้ว่าฟิล์มขนาด 1 ไมครอนจะใช้ได้กับสารละลายทุกชนิด หากต้องการปรึกษาเพิ่มเติม โปรดแจ้งข้อมูลจำเพาะของสารละลายและความต้องการความหนาของชั้นเคลือบของคุณ
	การเคลือบไมโครกราเวียร์	ผู้ใช้สามารถเลือกโหมดการเคลือบแบบต่อเนื่องและแบบไม่ต่อเนื่องได้ ช่วงความหนาของการเคลือบ: 1~3um (ฟิล์มแห้ง) ช่วงความหนืดของสารละลายโดยทั่วไป: 30~1000 mPa.s  รวมเครื่องป้อนสารละลายอัตโนมัติ MSK-155 พร้อมถังขนาด 2 ลิตร โปรดคลิกที่ขีดเส้นใต้เพื่อดูรายละเอียด
เตาอบแห้งแบบพาความร้อน	การออกแบบสามโซนพร้อมตัวควบคุมอุณหภูมิอิสระ อัตราการไหลของอากาศ: 9.5/2800 (cm³/RPM) สูงสุดสำหรับโซนเดียว อัตราการไหลปรับได้ อุณหภูมิการอบแห้ง: สูงสุด 150°C ±5 ℃ การใช้พลังงาน: 9 กิโลวัตต์สำหรับโซนเดียว (รวม 27 กิโลวัตต์) ความยาวเครื่องทำความร้อน: 1.5 ม. สำหรับโซนเดียว (รวม 4.5 ม.)
ขนาดผลิตภัณฑ์	ยาว6600มม. x กว้าง1200มม. x สูง1850มม.
การปฏิบัติตาม	ได้รับการรับรอง CE ส่วนประกอบไฟฟ้าทั้งหมด ( >24V) ได้รับการรับรอง UL / MET / CSA พร้อมผ่านการรับรอง TUV (UL61010) หรือ CSA โดยมีค่าใช้จ่ายเพิ่มเติม (กรุณาคลิกเครื่องหมายด้านล่างเพื่อดูรายละเอียด)
การรับประกัน	การรับประกันแบบจำกัดหนึ่งปีพร้อมการสนับสนุนตลอดอายุการใช้งาน การเกิดสนิมและความเสียหายอันเนื่องมาจากสภาพการจัดเก็บหรือการบำรุงรักษาที่ไม่เหมาะสมจะไม่ได้รับการคุ้มครองภายใต้การรับประกัน
หมายเหตุการใช้งาน	ลูกค้าทุกท่านสามารถเข้ามาเยี่ยมชมโรงงานของเราเพื่อรับการฝึกอบรมทางเทคนิคก่อนการจัดส่งอุปกรณ์ (กรุณานัดหมายล่วงหน้า) การฝึกอบรมในสถานที่มีให้เฉพาะลูกค้าภายในสหรัฐอเมริกาเท่านั้น (ค่าใช้จ่ายจะได้รับการครอบคลุมโดยลูกค้า)
น้ำหนักสุทธิ	12.3 ตัน
