1. บทนำสั้นๆ เกี่ยวกับฟังก์ชันอุปกรณ์

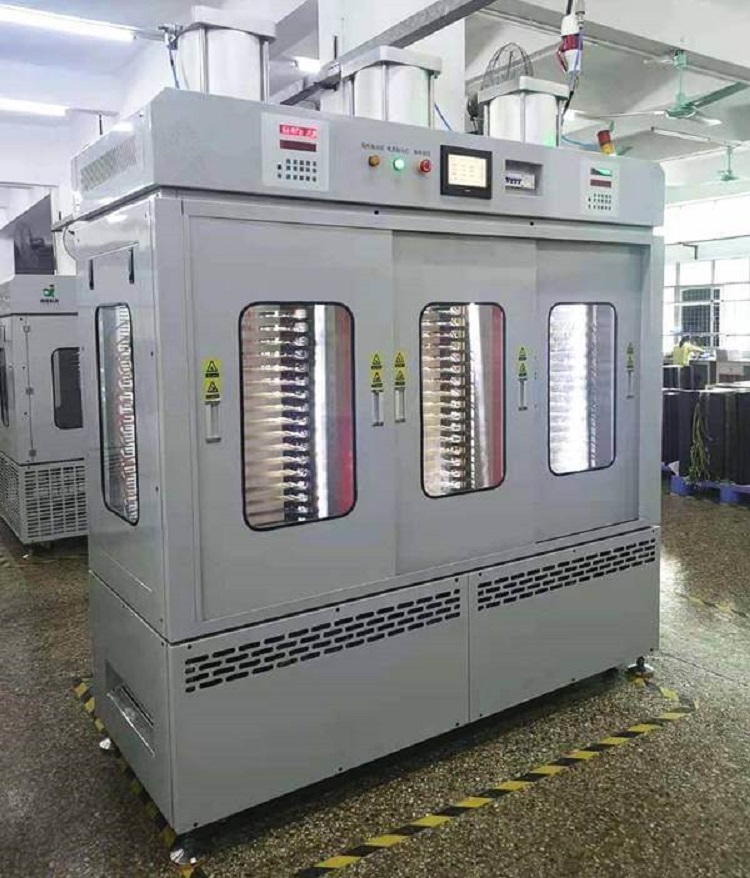

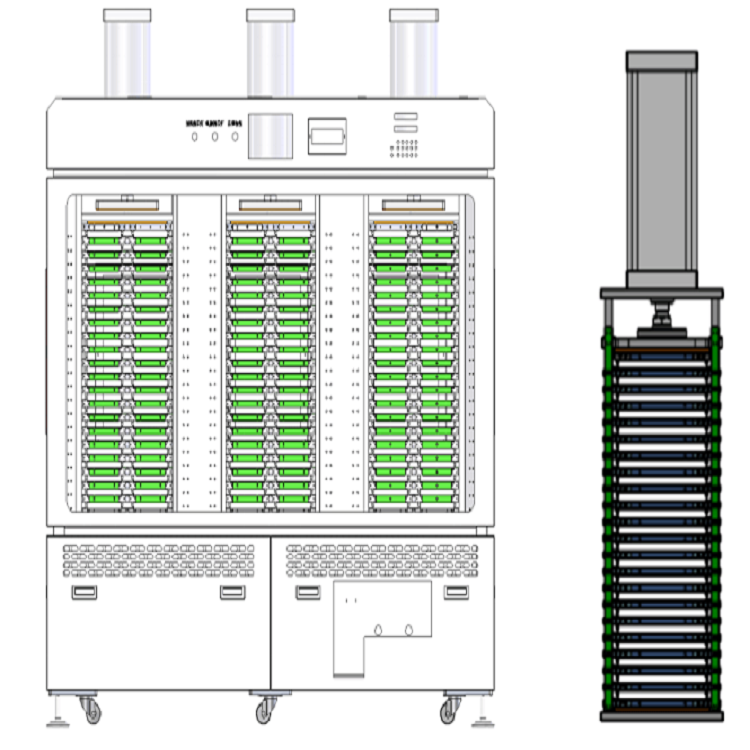

อุปกรณ์นี้ใช้หลักๆ ในการสร้าง เซลล์ถุง ภายใต้แรงดัน ตัวเครื่องประกอบด้วยกล่องเก็บความร้อน 1 กล่อง และชุดแคลมป์ 3 ชุด ซึ่งอุปกรณ์มีช่องสัญญาณ 256 ช่อง และตัวอุปกรณ์และตัวอุปกรณ์ถูกรวมเข้าด้วยกัน
หน้าที่หลักของอุปกรณ์มีดังนี้:
1) มีการกำหนดแรงดันที่ต้องการสำหรับการกดเซลล์ ซึ่งสามารถตั้งค่าได้ตามต้องการภายในช่วงแรงดันที่อนุญาต หากแรงดันที่ตั้งไว้เกินช่วงแรงดันที่ตั้งไว้ จะมีสัญญาณเตือน
2) กดอิเล็กโทรดให้แน่นเพื่อให้แน่ใจว่าการเชื่อมต่อระหว่างอิเล็กโทรดและวงจรของเครื่องทั้งหมดมีความน่าเชื่อถือ
3) ตรวจสอบให้แน่ใจว่าแบตเตอรี่ตั้งตรงและถุงลมนิรภัยอยู่ด้านบน
2. ฟังก์ชันหลักของการก่อตัวมีดังต่อไปนี้: 1) ฟังก์ชันการควบคุมความร้อนและอุณหภูมิ
2) ฟังก์ชั่นการเชื่อมต่อช่องสัญญาณที่เชื่อถือได้
3) ฟังก์ชั่นการชาร์จ;
4) ฟังก์ชั่นการระบายพลังงาน; ปล่อยพลังงานป้อนกลับไปยังระบบไฟฟ้า
5) ฟังก์ชั่นการเชื่อมโยงข้อมูลและการสื่อสาร;
6) ฟังก์ชั่นด้านความปลอดภัยและการป้องกัน
2. พารามิเตอร์พื้นฐาน
กำหนดค่าแหล่งจ่ายไฟ | แรงดันไฟฟ้า AC380 ± 10%, กำลังไฟพิกัด 18kw. |
อินพุตแหล่งอากาศ | แรงดันอากาศขาเข้าขั้นต่ำต้องไม่น้อยกว่า 0.6 MPa และแรงดันอากาศขาเข้าสูงสุดต้องไม่เกิน 1.0 MPa ตัวเครื่องมีแคลมป์สามตัว แคลมป์หนึ่งตัวถูกอัดแรงดันโดยกระบอกสูบที่มีเส้นผ่านศูนย์กลาง 250 มม. เมื่อแรงดันอากาศขาเข้าถึง 0.6 MPa แรงดันสูงสุดของกระบอกสูบเดี่ยวจะอยู่ที่ 3000 kgf |
น้ำหนักอุปกรณ์ | น้ำหนักอุปกรณ์ติดตั้ง<300 กก., น้ำหนักเครื่อง<1300 กก., อัตราส่วนน้ำหนักรวมต่อพื้นที่รับน้ำหนัก<500 กก./ตร.ม. |
สีหลักของรูปลักษณ์ | สีเทาอุ่น 1C. |
ขนาดโดยรวมของอุปกรณ์ | ยาว × กว้าง × สูง ≤ 2000มม. × 800มม. × 2348มม. (สูง 2030มม. หลังจากถอดกระบอกสูบออก) |
ขนาดของเซลล์ขาเข้า (ความกว้างของถุงลมนิรภัย ≤ 50มม.) | ความยาว: 10-155มม. ความกว้าง: 10-105มม. ความหนา: 2-12มม. ขนาดความยาวและความกว้างของเซลล์รวมถึงขนาดการปิดผนึกขอบของ ฟิล์มเคลือบ อลูมิเนียม |
อัตราการผ่าน | ≥98% |

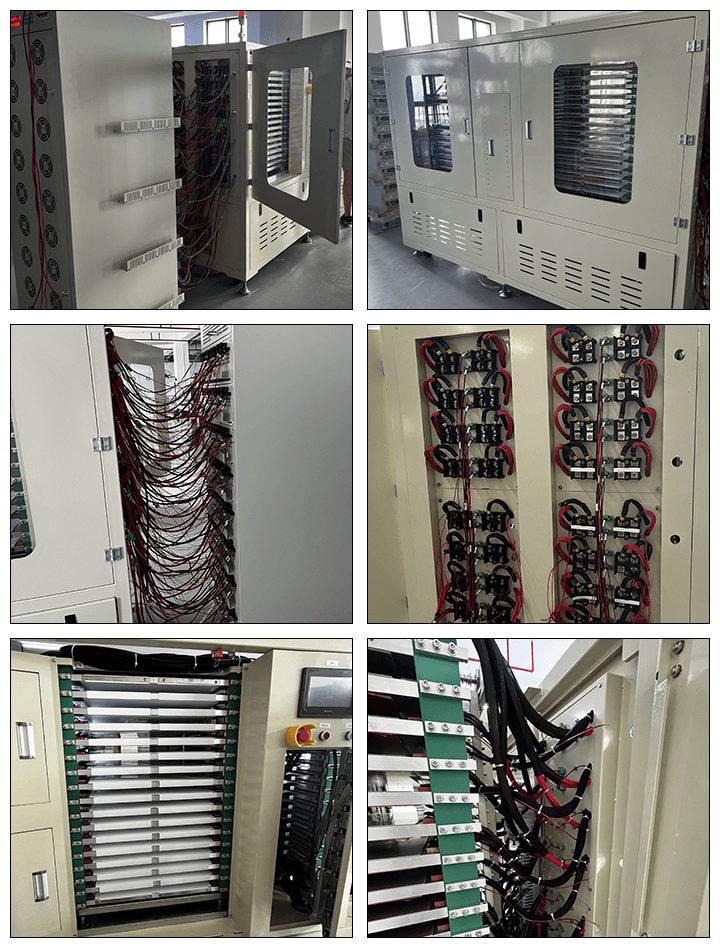

3. ข้อมูลจำเพาะของเครื่องจักร
อุปกรณ์ติดตั้ง | อุปกรณ์แต่ละชิ้นแบ่งออกเป็นแผ่นทำความร้อน 22 ชั้น และมีฉนวนกันความร้อนคั่นระหว่างแผ่นทำความร้อนและตัวอุปกรณ์ แต่ละชั้นของแผ่นทำความร้อนจะมีหัววัดอุณหภูมิติดตั้งอยู่ PLC สามารถตรวจสอบหัววัดอุณหภูมิของแผ่นทำความร้อนแต่ละชั้น และแสดงค่าอุณหภูมิที่ตรวจจับได้บนหน้าจอสัมผัส |
โหมดควบคุม | อุปกรณ์นี้ควบคุมโดย PLC: สามารถตั้งค่าอุณหภูมิเป้าหมายที่ต้องการให้ความร้อนได้ อุปกรณ์สามารถควบคุมแผ่นทำความร้อนให้ตรงกับอุณหภูมิเป้าหมาย พร้อมป้องกันและแจ้งเตือนทันทีเมื่อแผ่นทำความร้อนมีอุณหภูมิสูงเกินไป |
อุณหภูมิในการทำความร้อน | ความแม่นยำในการควบคุมอุณหภูมิของแต่ละชั้นของแผ่นทำความร้อน ± 3℃ |
การควบคุมแรงดัน | PLC สามารถควบคุมแรงดันของอุปกรณ์ได้หลายขั้นตอน และความแม่นยำในการควบคุมแรงดันสามารถเข้าถึง ± 25 กก. ควบคุมแรงดันถังได้อย่างแม่นยำผ่านเซ็นเซอร์แรงดัน |
การวัดเซลล์ | วิธีการวัดกระแสและแรงดันไฟฟ้าของเซลล์ใช้วิธีการแบบสี่สาย การเชื่อมต่อวงจรระหว่างอุปกรณ์กับอุปกรณ์ทำได้ด้วยแผงวงจรพิมพ์พิเศษ แผ่นอิเล็กโทรดติดตั้งอยู่บนอุปกรณ์ และแบตเตอรี่จะถูกบีบอัดด้วยแผ่นกดด้านบนและด้านล่าง ขณะเดียวกัน การเชื่อมต่อระหว่างอุปกรณ์และวงจรอุปกรณ์ก็ทำได้อย่างรวดเร็วและเชื่อถือได้ |
ความปลอดภัย | ควรมีมาตรการฉนวนกันความร้อนสำหรับประตูรอบนอกและหน้าต่างสังเกตการณ์ของอุปกรณ์ อุปกรณ์นี้ติดตั้งระบบควบคุมการเข้า-ออกเพื่อความปลอดภัย เพื่อให้มั่นใจว่าการใช้งานอุปกรณ์จะปลอดภัยและเชื่อถือได้มากขึ้น |
ช่วงการตั้งค่าแรงดันไฟฟ้าชาร์จและคายประจุ | ช่วงการตั้งค่าแรงดันไฟในการชาร์จ: 0mV ~5000mV (ความละเอียด 1mV); ช่วงการตั้งค่าแรงดันการปล่อยประจุ: 2000mV ~5000mV (ความละเอียด 1mV) ช่วงการตั้งค่ากระแสไฟในการชาร์จและการปล่อยประจุ: 10mA ~6000mA (ความละเอียด 1mA) |
ความแม่นยำในการควบคุมการวัด | ความแม่นยำในการควบคุมการวัดแรงดันไฟฟ้า: ±(0.1%FS+0.1%RD) ความแม่นยำในการควบคุมการวัดปัจจุบัน: ±(0.1%FS+0.1%RD) ความแม่นยำในการควบคุมการวัดเวลา: ±(0.1%FS+0.1%RD) |
ควบคุมความแม่นยำของการวัดแรงดันไฟฟ้า | ±(0.1%FS+0.1%RD) |
ควบคุมความแม่นยำของการวัดกระแสไฟฟ้า | ±(0.1%FS+0.1%RD) |
ควบคุมความแม่นยำของการวัดเวลา | ±(0.1%FS+0.1%RD) |
สภาวะสิ้นสุดการชาร์จและการคายประจุ | การชาร์จกระแสคงที่ (CC): เงื่อนไขสุดท้ายคือแรงดันไฟ เวลา และความจุ การชาร์จกระแสคงที่และแรงดันคงที่ (CC-CV): เงื่อนไขสุดท้ายคือกระแส เวลา และความจุ วิธีการปล่อยประจุ: เงื่อนไขสุดท้ายของการปล่อยประจุกระแสคงที่ (DC) คือ แรงดันไฟฟ้า เวลา หรือความจุ |
ฟังก์ชั่นหลักของซอฟต์แวร์ | 1. ตามเวลา แรงดันไฟฟ้า กระแสไฟฟ้า และพารามิเตอร์อื่น ๆ เพื่อควบคุมเงื่อนไขสุดท้ายของกระบวนการ 2. คำนวณพารามิเตอร์ความจุในการชาร์จของแบตเตอรี่ที่สร้างขึ้น 3. ฟังก์ชั่นการแก้ไขและการจัดการกระบวนการชาร์จและการระบาย: 4. สามารถตั้งค่าพารามิเตอร์ได้ถึง 32 ขั้นตอน 5. สามารถตั้งค่ารอบได้สูงสุด 256 รอบ 6. แต่ละขั้นตอนสามารถเลือกได้โดยการชาร์จไฟกระแสคงที่ การชาร์จกระแสคงที่และแรงดันไฟคงที่ การเก็บรักษา การปล่อยกระแสไฟคงที่ รอบการทำงาน และคุณสมบัติอื่นๆ 7. ไฟล์กระบวนการที่แก้ไขแล้วสามารถเก็บถาวรไว้เพื่อใช้ในอนาคตได้ 8. สามารถตั้งค่ากระแสการชาร์จได้ตั้งแต่ (10 ~6000)mA ตั้งค่าแรงดันการชาร์จได้ตั้งแต่ (0 ~5000)mV ตั้งค่าแรงดันการปล่อยประจุได้ตั้งแต่ (2000 ~5000)mV และเวลาของแต่ละขั้นตอนได้ตั้งแต่ 1 นาที~1000 นาที 9. การควบคุมความปลอดภัยของซอฟต์แวร์: 11.1. ข้อมูลการทำงานและเส้นโค้งของแต่ละจุดสามารถบันทึกโดยอัตโนมัติหลังจากดำเนินการตามขั้นตอนที่กำหนด และซอฟต์แวร์มีฟังก์ชันแจ้งเตือนความจุ 11.2. การป้องกันการชาร์จไฟเกิน: เมื่อแรงดันไฟฟ้าเกินค่าการตั้งค่าการป้องกันการชาร์จไฟเกิน การไหลของช่องจะหยุด และสามารถตั้งค่าการตั้งค่าได้ 11.3. การป้องกันความจุเกินขีดจำกัด: เมื่อความจุของเซลล์แบตเตอรี่เกินช่วงที่กำหนด การไหลของช่องจะหยุดลง สามารถแยกแบตเตอรี่ที่ขึ้นรูปแล้วได้ พร้อมไฟแสดงสถานะการทำงาน สามารถตั้งค่าวิธีการแยกได้ดังนี้: ความจุ, เวลา, แรงดันไฟฟ้าวงจรเปิด, แรงดันไฟฟ้าเฉลี่ย, แรงดันไฟฟ้าจุดคงที่ ฯลฯ 11.4 ข้อมูลการชาร์จและการคายประจุของแบตเตอรี่แต่ละก้อนสามารถจัดทำเป็นรูปแบบรายการข้อมูลให้ผู้ใช้ดูหรือพิมพ์ออกมาได้ อุปกรณ์นี้รองรับฟังก์ชั่นการจดจำบาร์โค้ด และสามารถรับรู้การโต้ตอบแบบหนึ่งต่อหนึ่งระหว่างแบตเตอรี่และช่องสัญญาณและบันทึกข้อมูลการผลิตได้ |
ฟังก์ชั่นการป้องกันระบบ | 1. ระบบป้องกันกระแสเกิน กระแสต่ำ แรงดันเกิน แรงดันต่ำ และความจุเกิน: สามารถตั้งค่าขีดจำกัดบนและล่างของแรงดัน กระแส และความจุของแบตเตอรี่ได้ เมื่อถึงขีดจำกัดที่กำหนด ระบบจะบังคับให้แบตเตอรี่เข้าสู่โหมดพักเครื่องโดยอัตโนมัติ และอินเทอร์เฟซซอฟต์แวร์จะแจ้งเตือนเมื่อเกิดความล้มเหลว 2. การป้องกันกระแสไฟรั่ว: เมื่อตรวจสอบสถานะการทำงานแล้วพบว่ามีกระแสไฟรั่วมากกว่า 200mA มากกว่าสามครั้ง ให้ปิดไฟเข้าของแหล่งจ่ายไฟแบบสวิตชิ่ง 3. การป้องกันแรงดันไฟเกินในการชาร์จแบตเตอรี่: เมื่อระบบตรวจสอบแบตเตอรี่ในระหว่างการชาร์จแบตเตอรี่ เมื่อแรงดันไฟแบตเตอรี่สูงกว่าแรงดันไฟจำกัดบน แบตเตอรี่จะหยุดชาร์จ 4. การป้องกันแรงดันไฟต่ำขณะคายประจุ: เมื่อระบบตรวจสอบแบตเตอรี่ระหว่างการคายประจุ เมื่อแรงดันไฟแบตเตอรี่ต่ำกว่าแรงดันไฟขีดจำกัดล่าง แบตเตอรี่จะหยุดคายประจุ 5. การป้องกันไฟฟ้าขัดข้องของอุปกรณ์: เมื่ออุปกรณ์ปิดเครื่องโดยผิดปกติ อุปกรณ์สามารถดำเนินการขั้นตอนปัจจุบันต่อไปได้ มีฟังก์ชั่นในการลงทะเบียนช่องสัญญาณที่ผิดปกติ |
ไฟสัญญาณเตือน 3 สี (พร้อมเสียงและแสง) | กำลังรอ(กระบวนการเสร็จสิ้น)-ไฟสีเหลือง ; กระบวนการกำลังดำเนินการอยู่ (โหมดสลีป, การชาร์จ, การคายประจุ) - ไฟสีเขียว ระบบล้มเหลว (อุณหภูมิสูงเกินไป ฮาร์ดแวร์ล้มเหลว ฯลฯ) - ไฟสีแดงและเสียง |
การกำหนดค่าพื้นฐานของระบบทั้งหมด | 1. การเพิ่มขึ้นของอุณหภูมิของบอร์ดไดรฟ์และแผงระบายความร้อนภายในของแหล่งจ่ายไฟแบบสวิตชิ่งบนอุปกรณ์อยู่ที่ ≤30℃ และควรออกแบบพลังงานที่กระจายของแผงระบายความร้อนตามสเกลเต็มระยะยาวเพื่อให้แน่ใจว่าอุปกรณ์สามารถทำงานได้อย่างเสถียรเป็นเวลานาน 2. รอบการสอบเทียบอุปกรณ์คือ 3 เดือน ภายใน 3 เดือนหลังจากการสอบเทียบอุปกรณ์ ตรวจสอบให้แน่ใจว่าความแม่นยำในการวัดและควบคุมแรงดันไฟฟ้าของทุกช่องสัญญาณอยู่ที่ ≤±(0.1%FS+0.1%RD) และความแม่นยำในการวัดและควบคุมกระแสไฟฟ้าอยู่ที่ ≤±(0.1%FS+0.1%RD) 3. วิธีการระบายความร้อนชิ้นส่วนไฟฟ้า: การระบายความร้อนด้วยพัดลม |
ข้อกำหนดด้านสิ่งแวดล้อมของอุปกรณ์ | 1. อุณหภูมิสภาพแวดล้อมการทำงาน: 25±8℃; 2. ความชื้นสัมพัทธ์: 30% ~75%; 3. ข้อกำหนดการระบายอากาศของอุปกรณ์: จะต้องไม่มีสิ่งกีดขวางภายในระยะ 1.5 เมตรจากด้านหน้าและด้านหลังของอุปกรณ์และ 0.8 เมตรจากด้านข้างของอุปกรณ์ 4. สถานที่ติดตั้ง: ภายในอาคาร โรงงานสะอาด 5. การกำหนดค่าคอมพิวเตอร์: คอมพิวเตอร์แต่ละเครื่องจะจัดการ 5 ชุด (ผู้ซื้อจัดเตรียมให้) |
4. กระแสการดำเนินการกระบวนการของอุปกรณ์:
การควบคุมเริ่มต้น --- ประตูตู้เปิดด้วยมือ --- เปิดโคมไฟ --- โหลดเซลล์ไปที่ตู้ --- ขันโคมไฟให้แน่น --- ปิดประตูตู้ --- เริ่มการสร้าง --- การสร้างเสร็จสมบูรณ์ --- ประตูตู้เปิด --- โคมไฟเปิด --- เซลล์แบตเตอรี่ถูกวางไว้ในตู้
