ระบบกู้คืนตัวทำละลาย NMP 1500 m³/ชม.

I. ฟังก์ชั่นระบบ

ระบบกู้คืน NMP ซีรีส์นี้ใช้ประโยชน์จากความสามารถในการผสมกันของ NMP และน้ำเพื่อบำบัดและกู้คืนก๊าซไอเสียที่ปล่อยออกมาจากเครื่องเคลือบ ระบบนี้เป็นระบบอัตโนมัติเต็มรูปแบบเพื่อรักษาความเข้มข้นของ NMP และระดับ TVOC ในอากาศเสียให้คงที่ ได้รับการออกแบบให้เป็นระบบแบบบูรณาการ ช่วยให้มั่นใจได้ถึงเสถียรภาพและความปลอดภัยในการทำงาน พร้อมทั้งเป็นไปตามมาตรฐานการคุ้มครองสิ่งแวดล้อมระดับชาติและระดับท้องถิ่น ระบบประกอบด้วย: หอพ่นสารเคมี ชุดปั๊ม พัดลม ท่อระบายอากาศ และระบบควบคุมไฟฟ้า ด้วยอัตราการกู้คืนที่สูง ต้นทุนการดำเนินงานต่ำ โครงสร้างที่กะทัดรัดและสวยงาม และประสิทธิภาพที่ยอดเยี่ยม จึงใช้งานง่ายและเหมาะอย่างยิ่งสำหรับกระบวนการเคลือบในสายการผลิตแบตเตอรี่ลิเธียมในห้องปฏิบัติการ



II. การกำหนดค่าระบบ

1.  ความสามารถในการจัดการปริมาณอากาศ:  1,500 ม.³/ชม. รุ่น  TMAX -NMP-1500FL เป็นไปตามขีดจำกัดการปล่อยมลพิษสำหรับไฮโดรคาร์บอนที่ไม่ใช่มีเทนทั้งหมดภายใต้  มาตรฐานการปล่อยมลพิษ GB 30484-2013 สำหรับอุตสาหกรรมแบตเตอรี่



2.  สีของตัวเครื่องหลัก:  สีเทา SUS

3.  ภาพรวมโมดูลฟังก์ชัน:

เลขที่	โมดูล	คำอธิบาย
1	หอคอยสเปรย์	กู้คืนไอระเหย NMP ผ่านการล้างด้วยน้ำและรับรองการปฏิบัติตามข้อกำหนดการปล่อยมลพิษ
2	กลุ่มปั๊ม	หมุนเวียนน้ำภายในหอคอยและปล่อยของเหลว
3	เครื่องเป่าลม	จ่ายอากาศไปที่หอคอยและรักษาแรงดันบวกในเครื่องเคลือบ
4	ท่อระบายอากาศ	เชื่อมต่อพอร์ตไอเสียของเครื่องเคลือบเข้ากับหอกู้คืน
5	ระบบควบคุม	สร้างระบบอัตโนมัติระหว่างระบบการกู้คืนและเครื่องเคลือบ



IV. พื้นฐานและมาตรฐานการออกแบบ

หลักการออกแบบ:

1.  ปฏิบัติตามกฎระเบียบระดับชาติ อุตสาหกรรม และท้องถิ่น ตลอดจนข้อกำหนดของลูกค้า รับรองว่าไอเสียที่ผ่านการบำบัดจะตรงตามมาตรฐานที่เกี่ยวข้องทั้งหมด

2.  นำกระบวนการที่มีประสิทธิภาพ ประหยัดพลังงาน และใช้งานง่ายมาใช้ โดยมีเป้าหมายเพื่อการใช้พลังงานต่ำ การลงทุนต่ำ ผลกระทบน้อยที่สุด และการบำรุงรักษาที่ง่ายดาย

3.  ใช้เครื่องมือและส่วนประกอบคุณภาพสูงที่มีตราสินค้าเพื่อความน่าเชื่อถือ

4.  รับประกันว่าไม่มีมลพิษรองเกิดขึ้นระหว่างการติดตั้งหรือการใช้งาน



V. พารามิเตอร์การออกแบบระบบ

พารามิเตอร์	ข้อมูลจำเพาะ
แบบจำลองระบบการกู้คืน	ทีแม็กซ์ -เอ็นเอ็มพี-1500เอฟแอล
ความสามารถในการบำบัดไอเสียสูงสุด	2000 ม³/ชม.
ขนาดอุปกรณ์	1.6 ม. (ย) × 1.2 ม. (กว้าง) × 1.6 ม. (ส)
วัสดุ	SUS304
แหล่งจ่ายไฟ	380V / 3 เฟส / 50Hz
กำลังไฟฟ้าที่ติดตั้ง	3KW (ปั๊มหมุนเวียน 1.5KW + พัดลม 1.5KW)
น้ำหนักใช้งาน	0.48 ตัน
อัตราการกู้คืนตัวทำละลาย	≥ 90%
ความเข้มข้นของของเหลวที่กู้คืนจาก NMP	≥ 80%
ความเข้มข้นของการปล่อยก๊าซท้าย	≤ 50 มก./ลบ.ม.
อัตราการระเหยของน้ำ	≤ 0.015 ม³/ชม.



VI. ภาพระบบและหลักการทำงาน  (ภาพเพื่อการอ้างอิงเท่านั้น)

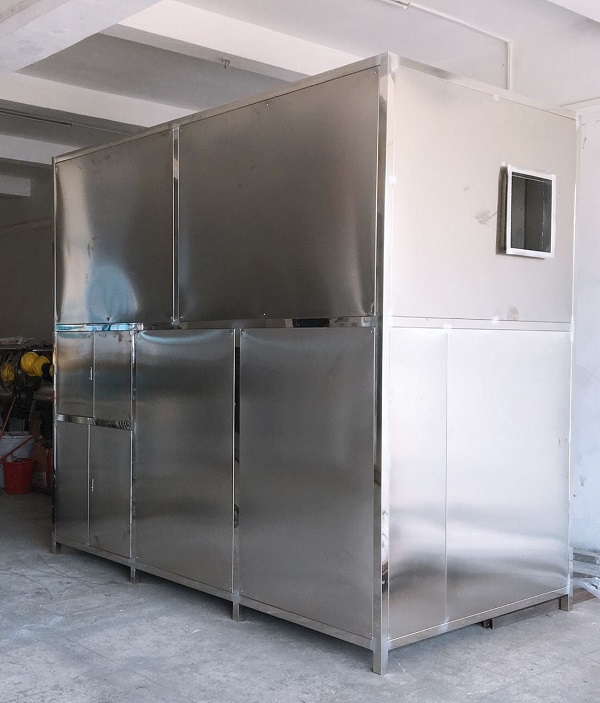

1. ภาพอุปกรณ์:

2. หลักการทำงาน:ระบบจะกู้คืน NMP จากก๊าซไอเสียโดยการดูดซับน้ำอ่อน ก๊าซเสียจะเข้ามาจากด้านล่างของหอและผ่านหน่วยดูดซับ ซึ่ง NMP จะละลายเป็นน้ำและไอน้ำ จากนั้นก๊าซที่ผ่านการบำบัดจะผ่านเครื่องแยกก๊าซและของเหลวและชุดล้างแบบพ่นด้านบนเพื่อให้แน่ใจว่ามีการดูดซับ NMP อย่างสมบูรณ์ เนื่องจากก๊าซที่เข้ามามีอุณหภูมิสูง การแลกเปลี่ยนพลังงานจึงทำให้เกิดการระเหยของน้ำบางส่วน ระบบนี้ใช้ปั๊มหมุนเวียนเพื่อรีไซเคิลของเหลวในหอผ่านหน่วยดูดซับ เพิ่มประสิทธิภาพการแลกเปลี่ยนความร้อนและลดการสูญเสียน้ำ พร้อมกับปรับปรุงความเข้มข้นของ NMP ในของเหลวที่กู้คืนมา ก๊าซไอเสียที่ผ่านการบำบัดแล้วสามารถระบายออกได้โดยตรงโดยไม่ต้องบำบัดเพิ่มเติม ทำให้การปล่อยมลพิษเกือบเป็นศูนย์อย่างมีประสิทธิภาพ



VII. ระบบควบคุม

1. ส่วนประกอบแผงไฟฟ้า:

เลขที่	ส่วนประกอบ	แบบอย่าง	จำนวน	ผู้ผลิต
1	สวิตช์แอร์	4P/60A	1	ชินท์
2	สวิตช์แบบขั้วเดียว	1P/10A	2	ชินท์
3	อินเวอร์เตอร์ความถี่	1.5 กิโลวัตต์	1	วีแอนด์ที
4	คอนแทคเตอร์ไฟฟ้ากระแสสลับ	1210, 2510	5	ชินท์
5	รีเลย์โอเวอร์โหลดความร้อน	4เอ / 13เอ	4	ชินท์
6	ไฟแสดงสถานะ	สีแดง, สีเขียว	2	ชินท์
7	สวิตช์เลือก	NP2	2	ชินท์
8	ฟิวส์	6เอ	1 ชุด	ชินท์
9	รีเลย์เวลา	40น	1	ชินท์
10	ตัวควบคุมอุณหภูมิ	18/ชม.	2	ชินท์
11	ไฟสัญญาณเตือน	โฆษณา16-22ส.ม.	1	ชินท์
12	ตู้ควบคุม	500×400×200 / 400×400×150	1 ชิ้น	ชินท์



2. คำอธิบายระบบควบคุม:

เลขที่	รายการ	ข้อมูลจำเพาะ / หมายเหตุ
1	หน่วยควบคุมหลัก	ตู้ป้องกันภายนอกอาคารแบบอิสระ โครงสร้างกระแสไฟแยกแรง/อ่อน เริ่ม/หยุดจากเครื่องเคลือบระยะไกล อินเทอร์เฟซแบบปุ่ม
2	โหมดการทำงาน	ระบบหยุดอัตโนมัติ ระบบหยุดฉุกเฉิน และระบบเริ่ม/หยุดระยะไกล
3	สัญญาณเตือนภัย	การแจ้งเตือนความผิดพลาดของอุปกรณ์ผ่านเสียงและไฟที่หัวโค้ทเตอร์และสัญญาณเตือนแบบเสียงกริ่งในตู้ภายนอก
4	คุณสมบัติด้านความปลอดภัย	ระบบล็อคทางกลและไฟฟ้า การล็อคอัตโนมัติ การป้องกันเซนเซอร์ การแจ้งเตือนความผิดปกติของอุณหภูมิ และการป้องกันการปิดเครื่อง
