เครื่องบดแบบดาวเคราะห์อเนกประสงค์ 100 ลิตร หมุนได้ 360 องศา พร้อมอุปกรณ์ยกและแยกชิ้นงาน
เครื่องบดลูกบอลแบบดาวเคราะห์หมุนได้รอบทิศทางนี้ พัฒนามาจากเครื่องบดลูกบอลแบบดาวเคราะห์แนวตั้ง โดยเพิ่มฟังก์ชันการพลิกกลับของกลไกการส่งกำลังแบบดาวเคราะห์เข้าไป ในขณะที่แท่นหมุนดาวเคราะห์ วัสดุ และลูกบอลบดภายในหม้อบดเคลื่อนที่แบบดาวเคราะห์ พวกมันยังสามารถพลิกกลับได้ 360° ภายในขอบเขตพื้นที่ที่กำหนด これにより ทำให้ลูกบอลบดและวัสดุภายในหม้อบดสามารถเคลื่อนที่ได้หลายมิติและหลายทิศทาง ช่วยเพิ่มระดับการเคลื่อนที่แบบไม่เป็นระเบียบของลูกบอลบดและวัสดุ วัสดุทั้งหมดจะถูกบดโดยไม่มีจุดอับภายในหม้อบด ทำให้วัสดุที่บดแล้วมีความสม่ำเสมอมากขึ้น และแก้ปัญหาวัสดุบางส่วนตกตะกอนที่ก้นหม้อและติดอยู่กับหม้อได้
I. หลักการทำงาน:
เครื่องบดลูกบอลแบบดาวเคราะห์อเนกประสงค์รุ่น OPBM มีโถบดลูกบอลสี่โถอยู่บนจานหมุนแบบดาวเคราะห์เดียวกัน เมื่อจานหมุน โถบดลูกบอลจะเคลื่อนที่แบบดาวเคราะห์โดยโคจรไปรอบแกนของจานดาวเคราะห์และหมุนรอบแกนของตัวเองไปพร้อมกัน นอกจากนี้ยังสามารถหมุน 360° ภายในพื้นที่ที่กำหนด ทำให้ลูกบอลบดภายในโถเคลื่อนที่ได้หลายมิติและทิศทางภายในโถ ลูกบอลบดภายในโถจะชนกันด้วยความเร็วสูงในระหว่างกระบวนการบด ทำให้บดและผสมตัวอย่างได้ดี ผลิตภัณฑ์นี้สามารถใช้บดและผสมผลิตภัณฑ์ที่มีขนาดอนุภาคและวัสดุต่างกันได้ทั้งแบบแห้งและแบบเปียก ขนาดอนุภาคต่ำสุดของผลิตภัณฑ์ที่บดได้สามารถเข้าถึง 0.1 ไมโครเมตร (เช่น 1.0×10 มม.⁴)
ข้อมูลจำเพาะทางเทคนิค:
หมายเลขรุ่น | TMAX- OPBM - 10 0 |

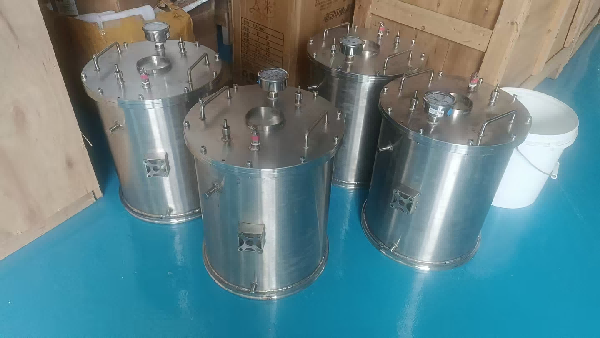

ปริมาตร โถบดลูกบอล (มิลลิลิตร) | 20 - 25 ลิตร * 4 ขวด |
วัสดุโถบดลูกบอล | วัสดุทางเลือก ได้แก่ เหล็กกล้าแข็ง เหล็กกล้าไร้สนิม เซอร์โคเนียมออกไซด์ อะเกต คอรันดัม ทังสเตนคาร์ไบด์ ไนลอน โพลี ยูรีเทน โพลีเตตระ ฟลูออโรเอทิลีน เป็นต้น |
วัสดุตัวกลางในการบด | ทังสเตนคาร์ไบด์, สแตนเลส, หินอาเกต, เซอร์โคเนียมออกไซด์, คอรันดัม เป็นต้น |
วัสดุหลักของแผ่นดิสก์ | แผ่นหลักทำจากโลหะผสมอะลูมิเนียม ซึ่งทนความร้อน รักษาความสามารถในการรับน้ำหนักโดยไม่เสียรูปทรง และช่วยระบายความร้อนได้ดี |
วัสดุเพลาส่งกำลัง | เพลาส่งกำลังทั้งหมดได้รับการอบชุบด้วยไนไตรดิ้งเพื่อเพิ่มความทนทานต่อการสึกหรอและยืดอายุการใช้งานของอุปกรณ์ |
โหลดสูงสุด/ jar | วัสดุและสารช่วยบดไม่ควรมีปริมาณเกินสองในสามของปริมาตรทั้งหมด |
ขนาดอนุภาคของอาหาร | วัสดุที่ร่วนซุยจะมีขนาดเล็กกว่า 10 มิลลิเมตรและบางชนิดมีขนาดเล็กกว่า3 มิลลิเมตร |
ขนาดอนุภาคของการปล่อย | ความหนาต่ำสุดอาจต่ำถึง 0.1 มิลลิเมตร(ขึ้นอยู่กับคุณสมบัติของวัสดุ) |
ความเร็ว | ความเร็วการหมุนรอบแกน: สูงสุด27 - 160 รอบต่อนาที; ความเร็วการหมุน: สูงสุด40 - 240 รอบต่อนาที |
อัตราส่วนการหมุน(การหมุนรอบวงโคจร : การหมุนรอบแกน)
| 1:1.5 |
วิธีการควบคุมความเร็ว | การควบคุมความเร็วในการแปลงความถี่ |
วิธีการส่งผ่านแผ่นดิสก์ดาวเคราะห์ | ระบบเกียร์ |
แรงดันไฟฟ้าใช้งาน | ไฟฟ้าสามเฟส 380 โวลต์ 50 เฮิรตซ์ |
กำลังมอเตอร์หลักและกำลังความถี่แปรผัน | 15KW (มอเตอร์ยี่ห้อ Delong ตัวแปลงความถี่ยี่ห้อ Delixi) |
กำลังมอเตอร์หมุน | 1.5 กิโลวัตต์ |
โหมดการทำงาน | สามารถใช้โถสองหรือสี่ ใบพร้อมกันได้ |
เวลาทำงานต่อเนื่องสูงสุด | 72 ชั่วโมง |
การควบคุมโปรแกรม | ระบบเชื่อมต่อระหว่างมนุษย์และเครื่องจักรที่ผสานรวมได้ดียิ่งขึ้น (หน้าจอสัมผัสขนาด 7 นิ้ว) สามารถตั้งค่าโปรแกรม PLC ได้สองโหมด คือ โหมดโปรแกรมและโหมดอิสระ ในโหมดโปรแกรม สามารถตั้งค่ากระบวนการสูตร 9 ขั้นตอนได้ สามารถตั้งค่าโดยรวม การหมุนไปข้างหน้า การหมุนย้อนกลับ และเวลาสแตนด์บายแบบเป็นช่วงได้ อุปกรณ์สามารถทำงานสลับกันซ้ำๆ และรับสัญญาณเตือนแบบเรียลไทม์ เช่น กระแสไฟเกิน แรงดันไฟเกิน และการป้องกันการโอเวอร์โหลด |
วิธีการหล่อลื่นกลไกดาวเคราะห์ | อุปกรณ์เติมจาระบีและหล่อลื่นอัตโนมัติ: ด้วยการออกแบบที่ยืดหยุ่น อุปกรณ์นี้จะเติมจาระบีโดยอัตโนมัติและในปริมาณที่เหมาะสมตามรอบเวลา ช่วยขจัดกระบวนการที่ยุ่งยากในการเติมจาระบีด้วยมือ และปัญหาที่เกิดจากการหล่อลื่นไม่เพียงพอของชิ้นส่วนระบบส่งกำลัง เช่น การสึกหรอที่เพิ่มขึ้น เสียงดัง และอายุการใช้งานของอุปกรณ์ที่สั้นลง |
การคุ้มครองความปลอดภัย | อุปกรณ์นี้ติดตั้งสวิตช์ป้องกันการล็อกเพื่อความปลอดภัย ซึ่งสามารถป้องกันไม่ให้อุปกรณ์เริ่มทำงานเมื่อฝาครอบนิรภัยเปิดอยู่ นอกจากนี้ยังมีฟังก์ชันที่สามารถหยุดอุปกรณ์ได้ทันทีหากมีการเปิดฝาครอบนิรภัยด้วยตนเองในระหว่างการใช้งาน เพื่อป้องกันอุบัติเหตุจากการบาดเจ็บทางกลต่อบุคลากร |
อุปกรณ์จัดวางตำแหน่งกระป๋อง | เซ็นเซอร์โฟโตอิเล็กทริกกำหนดตำแหน่งความแม่นยำสูงของ Omron ถูกนำมาใช้เพื่อระบุตำแหน่งของภาชนะได้อย่างแม่นยำเมื่อยกและวางภาชนะบดลูกบอล ซึ่งช่วยให้การยกและวางภาชนะบดลูกบอลง่ายขึ้น ลดความจำเป็นในการผลักและดึงแผ่นหลักด้วยมือ อุปกรณ์รีเซ็ตกลไกการพลิกจะรีเซ็ตภาชนะบดลูกบอลกลับสู่ตำแหน่งตั้งตรงโดยอัตโนมัติหลังจากการใช้งานแต่ละครั้งและหลังจากกดปุ่มหยุด ช่วยให้การโหลดและขนถ่ายภาชนะง่ายขึ้น |
การยก (รวมถึงอุปกรณ์แยกวัสดุที่เป็นลูกบอล) | อุปกรณ์แยกวัสดุนี้ติดตั้งล้อเลื่อนเพื่อความสะดวกในการเคลื่อนย้าย ใช้ตะขอของอุปกรณ์ยกโถบดลูกบอลขึ้นและวางลงในช่องที่กำหนดไว้ของอุปกรณ์แยกวัสดุ วางตะแกรงแยกวัสดุ (พร้อมวาล์วปล่อย) ให้ถูกต้อง ล็อคอุปกรณ์จับยึดกระบอกสูบ จากนั้นปลดล็อคขีดจำกัด หมุน 180° ไปยังตำแหน่งที่กำหนด ให้ช่องปล่อยของโถบดลูกบอลหันลงในแนวตั้ง หลังจากที่ล็อคขีดจำกัดอยู่ในตำแหน่งที่ถูกต้องแล้ว ให้เปิดวาล์วปล่อยและเริ่มการทำงานของมอเตอร์สั่นเพื่อทำการสั่นและปล่อยวัสดุ |
ขนาดอ้างอิง (มม.) | 2400 (ยาว) * 1800 (กว้าง) * 2250 (สูง) |
น้ำหนักอ้างอิง (กก.) | ประมาณ24.5 กิโลกรัม |
III. คุณสมบัติของผลิตภัณฑ์
1. อุปกรณ์นี้มีดีไซน์รูปลักษณ์ที่ดูเป็นมืออาชีพ เปลือกนอกผลิตด้วยการตัดด้วยเลเซอร์ความแม่นยำสูงและการดัดด้วยเครื่อง CNC ทำให้มีดีไซน์ที่หรูหราและประณีต ดูสง่างามและมั่นคง
2. จานดาวเคราะห์และชิ้นส่วนโครงสร้างได้รับการผลิตโดยใช้เทคโนโลยี CNC และผ่านกระบวนการอบชุบโลหะไนไตรดิ้ง ซึ่งช่วยให้มั่นใจได้ถึงความทนทานของชิ้นส่วนเพลาหมุนและป้องกันการแตกหักของเพลา เฟืองส่งกำลังใช้เฟืองความแม่นยำสูงที่ทำจากวัสดุผสมระหว่างอโลหะและโลหะ หล่อลื่นด้วยจาระบี และสามารถเลือกใช้อุปกรณ์เติมจาระบีอัตโนมัติเพิ่มเติมได้
3. มีอุปกรณ์ไฟส่องสว่างแบบเหนี่ยวนำ: ไฟส่องสว่างทำงานถูกควบคุมด้วยเซ็นเซอร์อินฟราเรดตรวจจับคน ไฟจะเปิดเมื่อมีคนเข้ามาใกล้และจะปิดเมื่อคนออกไป ซึ่งสะดวกและประหยัดพลังงาน
4. มีการติดตั้งเทอร์โมมิเตอร์ไว้ในห้องบดด้วยลูกบอลเพื่อตรวจสอบอุณหภูมิโดยประมาณของวัสดุที่กำลังบดด้วยลูกบอลแบบเรียลไทม์ ซึ่งช่วยให้สามารถรักษาคุณสมบัติของวัสดุให้คงที่ได้
5. มีอุปกรณ์วัดระดับการติดตั้งเพื่อช่วยในการปรับระดับอุปกรณ์และรับประกันความเสถียรของอุปกรณ์
6. โถบดแบบลูกบอล ใช้การเคลื่อนที่แบบดาวเคราะห์ ส่งผลให้มีประสิทธิภาพสูงและได้ขนาดอนุภาคละเอียด
7. ตัวแปลงความถี่มีระบบป้องกันแรงดันไฟต่ำและกระแสไฟเกิน ซึ่งสามารถปกป้องชิ้นส่วนไฟฟ้า เช่น มอเตอร์ได้
8. ประตูแบบดึงและผลักมีรูปลักษณ์ที่สวยงามและใช้งานง่าย ระบบล็อคเพื่อความปลอดภัยและสวิตช์จำกัดแบบเสียบปลั๊กช่วยให้มั่นใจได้ว่าอุปกรณ์ทำงานได้อย่างปกติและผู้ใช้งานมีความปลอดภัย
9. มีการเพิ่มแผ่นปิดผนึกที่ด้านล่างของห้องบดลูกบอล และมีการออกแบบช่องระบายอากาศไว้ด้านข้างเพื่อป้องกันไม่ให้วัสดุอื่นรั่วไหลและปนเปื้อนสภาพแวดล้อมการทำงานของลูกค้า
10. ส่วนควบคุมไฟฟ้าได้รับการออกแบบให้มีกล่องควบคุมแยกต่างหากรวมอยู่ในตัวเครื่อง พัดลมดูดอากาศจะช่วยหมุนเวียนอากาศเพื่อระบายความร้อน และสามารถติดตั้งแผ่นกันฝุ่นที่ช่องระบายอากาศเพื่อป้องกันฝุ่นละอองและเศษวัสดุเข้าไปในกล่องควบคุมและทำให้ชิ้นส่วนไฟฟ้าเสียหายได้
11. อุปกรณ์นี้มีจุดศูนย์ถ่วงต่ำ ประสิทธิภาพการทำงานเสถียร โครงสร้างกะทัดรัด ใช้งานง่าย ปลอดภัยและน่าเชื่อถือ เสียงรบกวนต่ำ ไม่ก่อให้เกิดมลพิษ และใช้พลังงานต่ำ
IV. สภาพแวดล้อมการทำงานและการบำรุงรักษา
1. ภายในอาคาร ที่ระดับความสูงต่ำกว่า 1,000 เมตร ปราศจากก๊าซกัดกร่อน ฝุ่นละออง หรือแสงแดดโดยตรง อุณหภูมิแวดล้อม: -10 ถึง +50 องศาเซลเซียส ความชื้นสัมพัทธ์ ≤ 95%
2. บริษัทจัดหาแหล่งจ่ายแรงดันไฟฟ้าและก๊าซ: ไฟฟ้าสามเฟส 380V ± 10%, ช่วงแรงดันทางเข้าของระบบหล่อลื่น 0.6 ถึง 0.8 MPa
3. ตรวจสอบอย่างสม่ำเสมอว่าสกรูของชิ้นส่วนที่เคลื่อนไหวของอุปกรณ์หลวมหรืออยู่ในตำแหน่งที่ไม่ถูกต้องหรือไม่
4. ตรวจสอบและบำรุงรักษาสายไฟของวงจรควบคุมไฟฟ้าของอุปกรณ์อย่างสม่ำเสมอ เพื่อตรวจหาความเสียหายและตรวจสอบว่าขั้วต่อหลวมหรือไม่

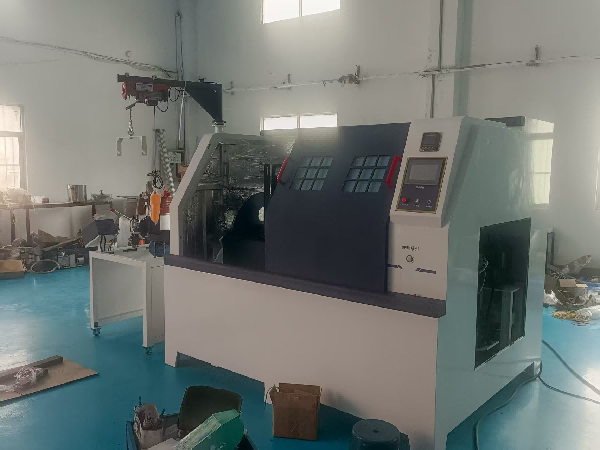

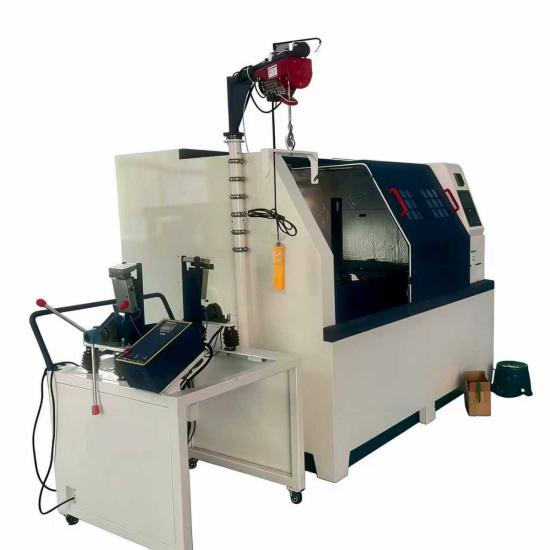

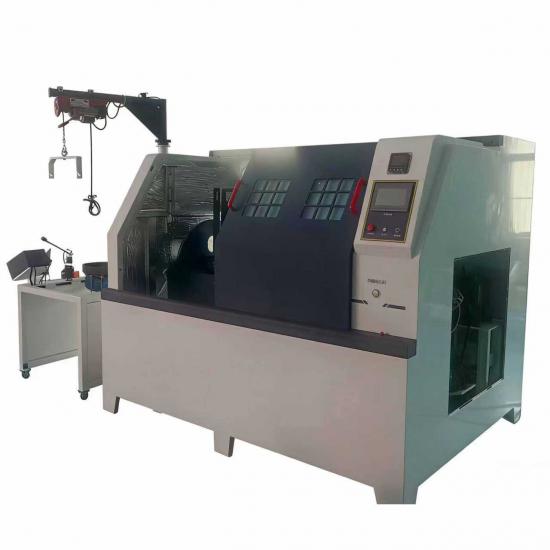

V. ภาพรวมโดยละเอียดของผลิตภัณฑ์เครื่องบดลูกบอลแบบวงโคจรอเนกประสงค์

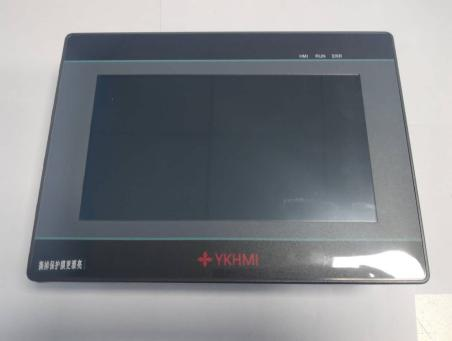

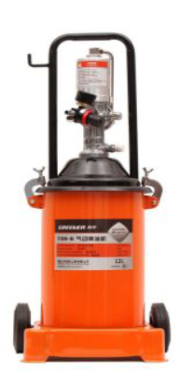

(ระบบหล่อลื่นอัตโนมัติ) (แผงควบคุมหน้าจอสัมผัสอัจฉริยะ)

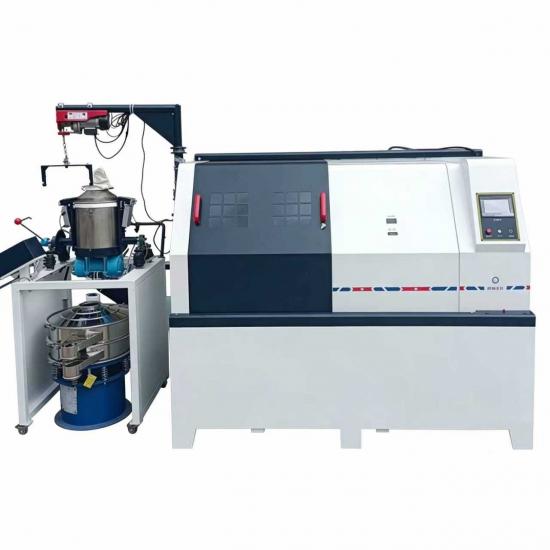

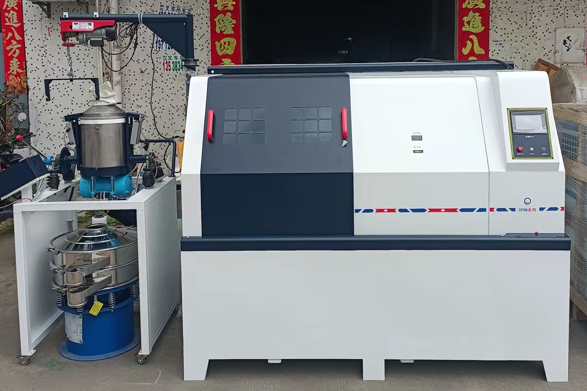

VI. อุปกรณ์ยกและขนถ่ายที่เกี่ยวข้อง
(ระบบจับยึดแบบทรงกระบอก)

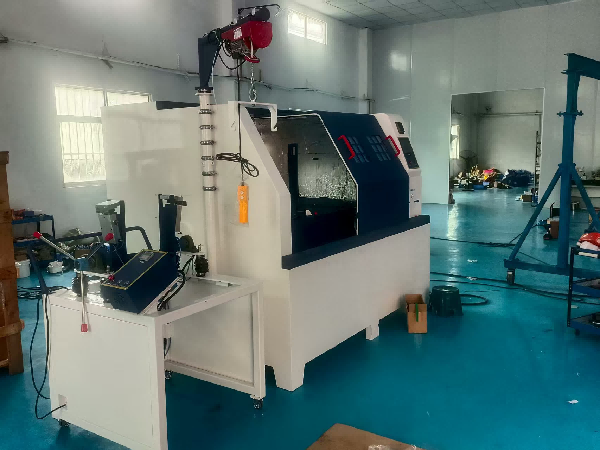

(อุปกรณ์ยกและปล่อยวัสดุถูกรวมเข้ากับส่วนปลายบดของเครื่อง ทำให้การโหลดและขนถ่ายโถบด ทำได้สะดวกยิ่งขึ้น )
พารามิเตอร์ของอุปกรณ์:
1. อุปกรณ์ยกและลดโถบรรจุ มีกำลัง 0.2 กิโลวัตต์ ไฟฟ้ากระแสสลับเฟสเดียว 220 โวลต์ 50 เฮิรตซ์
2. กำลังมอเตอร์สั่นของอุปกรณ์แยกวัสดุแบบลูกบอลคือ 2.2 กิโลวัตต์ ไฟฟ้ากระแสสลับเฟสเดียว 220 โวลต์ 50 เฮิรตซ์
3. อุปกรณ์จับยึดแบบใช้ลมใช้กระบอกสูบแบบสองแกนสองแท่ง (ยี่ห้อ Delixi) สองตัว โดยมีแรงจับยึดต่อครั้ง 80 กก. (แรงดันลม 0.5 MPa) และระยะชัก 40 มม.
4. น้ำหนักยกสูงสุดคือ 200 กิโลกรัม;
5. มีการติดตั้งฝาครอบตะแกรงสแตนเลส และวาล์วประตูไว้บนฝาครอบตะแกรง ช่องเปิดรูปกรวยเชื่อมต่อกับถังหรือถุงรับด้านล่างด้วยข้อต่ออ่อน
6. ตำแหน่งการยกของ โถบดลูกบอล ตรงกับขอเกี่ยวสำหรับยก เพื่อป้องกันการสั่นสะเทือน และมีการเพิ่มขอเกี่ยวสำหรับยกเพิ่มเติม
7. มีการติดตั้งสวิตช์จำกัดระยะในระหว่างการยกอุปกรณ์ขึ้น
8. ขนาดการติดตั้งของอุปกรณ์แยกวัสดุแบบลูกบอล: ยาว 1000 มม. x กว้าง 1000 มม. x สูง 1750 มม.
