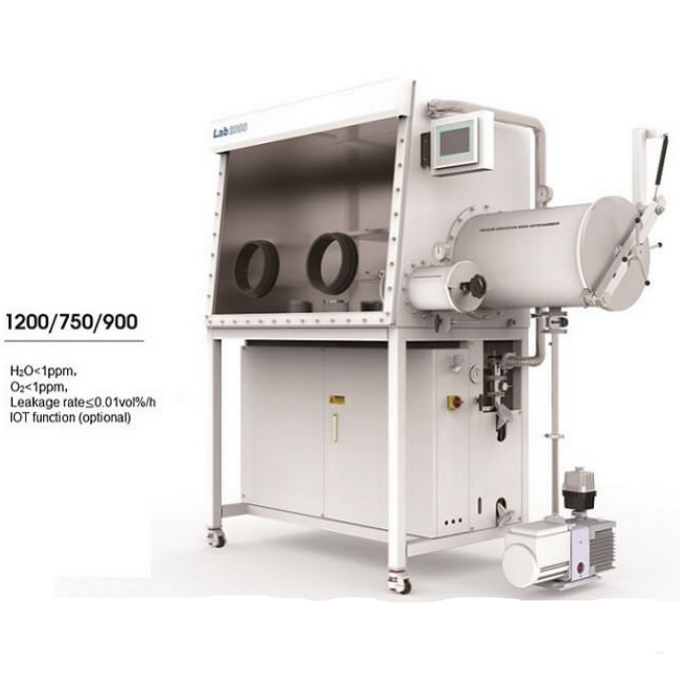

กล่องถุงมือสูญญากาศด้านเดียวสำหรับห้องปฏิบัติการ (1200×750 มม.) พร้อมระบบฟอก H2O และ O2

การใช้งานอุปกรณ์

กล่องถุงมือชนิดนี้ออกแบบมาเพื่อตอบสนองการวิจัยและพัฒนาทางวิทยาศาสตร์ของลูกค้า หน้าที่หลักคือการกำจัดก๊าซ O2, H2O และก๊าซอินทรีย์ นิยมใช้กันอย่างแพร่หลายในสภาพแวดล้อมที่บริสุทธิ์สูง ปราศจากน้ำ ปราศจากออกซิเจน และปราศจากฝุ่น เช่น แบตเตอรี่และวัสดุลิเธียมไอออน เซมิคอนดักเตอร์ ซูเปอร์คาปาซิเตอร์ หลอดไฟพิเศษ การเชื่อมด้วยเลเซอร์ การบัดกรี การสังเคราะห์วัสดุ OLED และ MOCVD นอกจากนี้ยังรวมถึงการใช้งานทางชีวภาพ เช่น การเพาะเลี้ยงแบบไม่ใช้ออกซิเจน การเพาะเลี้ยงเซลล์ในภาวะขาดออกซิเจน และอื่นๆ

การจัดองค์ประกอบอุปกรณ์

อุปกรณ์หลักๆ ประกอบด้วยกล่องปิดผนึก ห้องเปลี่ยนผ่าน ระบบหมุนเวียน (รวมถึงระบบฟอกและฟื้นฟู) ระบบตรวจสอบน้ำและออกซิเจน ระบบควบคุม และระบบสุญญากาศ

ระบบหมุนเวียนก๊าซทั้งหมดทำงานแบบวงจรปิด และไม่มีการรั่วไหลในกระบวนการทั้งหมด มีระบบควบคุมแรงดันในกระบวนการทั้งหมดเพื่อให้มั่นใจว่าแรงดันภายในกล่องคงที่

พารามิเตอร์เครื่องจักร

1. เกณฑ์การรับสมัคร:

ภายใต้เงื่อนไขมาตรฐาน นั่นคือ ที่อุณหภูมิคงที่ 20-25 oC ความชื้นสัมพัทธ์ 65% และแหล่งก๊าซเฉื่อย 99.999% ตัวบ่งชี้น้ำหมุนเวียนและออกซิเจนของกล่องเปล่าจะสามารถเข้าถึงต่ำกว่า 1ppm

2. ตัวบ่งชี้ทางเทคนิคหลักและการกำหนดค่า

1. ตู้

1.1. ขนาด: 1220มม. (ยาว) × 900มม. (สูง) × 750มม. (กว้าง)

1.2. วัสดุ: โครงสร้างสแตนเลสทั้งหมด (ชนิด 304) ความหนา 3 มม.

1.3. ตัวกรอง: ขนาดรูพรุน 0.3 ไมครอน

1.4. ถุงมือยางบิวทิล: นำเข้าจากสหรัฐอเมริกา ความหนา 0.4 มม. ปากถุงมือ 8 นิ้ว ปากถุงมือโลหะผสมอลูมิเนียมแข็ง (การเคลือบป้องกันการกัดกร่อน อลูมิเนียมอโนไดซ์) ขนาดเส้นผ่าศูนย์กลาง 220 มม.

1.5. หน้าต่าง: การออกแบบพื้นผิวการทำงานแบบเอียง หน้าต่างด้านหน้ากระจกนิรภัยแบบถอดออกได้หนา 8 มม. ทนทานต่อการสึกหรอ ทนต่อการกัดกร่อน การส่งผ่านแสงที่ดี แหวนปิดผนึกใช้แหวนปิดผนึก OMEGA หนา 3/8 นิ้ว

1.6. สามารถรักษาแรงดันบวกและลบได้ในระดับหนึ่งระหว่างการใช้งาน (-10mbar-10mbar)

1.7. ตู้ติดตั้งหลอดประหยัดพลังงานป้องกันแสงสะท้อนพร้อมแสงนวล

1.8. มีชั้นวางของ 2 ชั้น พร้อมแผงแสดงสินค้าในกล่อง

1.9. มีบอร์ดเชื่อมต่อไฟฟ้าแบบหลายรูในกล่อง (แหล่งจ่ายไฟ: 220V±10% 50Hz±10%)

1.10. ตู้สามารถตั้งค่าอินเทอร์เฟซ KF-40 มาตรฐานได้ 3 รายการ

1.11. อัตราการรั่วไหล: ≤0.001vol%/ชม.

1.12. โครงสร้างเหล็กรองรับพร้อมล้อเลื่อน สูง 950 มม. ติดตั้งล้อเลื่อนสากล

2. ห้องเปลี่ยนผ่าน

2.1. รูปทรง: ทรงกระบอก (สแตนเลส 304) เชื่อมต่อกับกล่องเก็บของโดยใช้ช่องเปลี่ยนผ่านที่ล็อคเพลาขนาดใหญ่ ใช้งานง่าย

2.2 ขนาด: เส้นผ่านศูนย์กลาง 360 มม. ยาว 600 มม. ห้องเปลี่ยนผ่านขนาดใหญ่ ประตูลูกสูบ ถาดเลื่อนในห้องเปลี่ยนผ่าน ขัดเงา และห้องเปลี่ยนผ่านขนาดเล็กในกล่อง ข้อมูลจำเพาะ: เส้นผ่านศูนย์กลาง 150 มม. ยาว 300 มม. การควบคุมวาล์วแบบแมนนวลสำหรับการดูดอากาศและเติมอากาศ

2.3. ถาด: สามารถเคลื่อนย้ายเพื่อขยายได้อย่างอิสระ (โครงสร้างห้องโดยสารขนส่งขนาดใหญ่)

2.4. องศาสุญญากาศ ≤1 บาร์ (ห้องเปลี่ยนผ่านด้านขวาขนาดใหญ่และเล็กต้องใช้การดูดฝุ่นพร้อมจอแสดงผล)

3. ระบบควบคุม

3.1 วิธีการ: ประกอบด้วยฟังก์ชันการวินิจฉัยตนเอง ฟังก์ชันการสตาร์ทอัตโนมัติเมื่อปิดเครื่อง พร้อมระบบควบคุมแรงดันและฟังก์ชันปรับเปลี่ยนได้ ระบบควบคุมอัตโนมัติ ระบบควบคุมการหมุนเวียน การป้องกันด้วยรหัสผ่าน และระบบควบคุมห้องสุญญากาศ ใช้หน้าจอ LCD ระบบควบคุมใช้หน้าจอสัมผัส Siemens PLC

3.2. การควบคุมแรงดัน: ควบคุมแรงดันของกล่องและห้องเปลี่ยนผ่านที่ค่าที่ตั้งไว้

ก) ผู้ใช้สามารถตั้งค่าช่วงแรงดันใช้งานระหว่าง +12.5 ถึง -12.5 มิลลิบาร์ได้ตามความต้องการ และ PLC จะปรับแรงดันถังให้อยู่ในช่วงที่กำหนดโดยอัตโนมัติ ค่าเริ่มต้นของช่วงแรงดันใช้งานคือ -1 ถึง +3 มิลลิบาร์

ข) เมื่อแรงดันกล่องมากกว่า 12 มิลลิบาร์ PLC จะเปิดวาล์วความปลอดภัยโดยอัตโนมัติเพื่อระบายแรงดันเพื่อปกป้องถุงมือ อุปกรณ์ และวัสดุต่างๆ ในกล่อง

ค) ใช้สวิตช์เหยียบเพื่อปรับแรงดันถังให้ละเอียดยิ่งขึ้น

3.3. แป้นเหยียบ: สามารถควบคุมแรงกดของกล่องเก็บของได้และใช้งานง่าย

4. ระบบหมุนเวียน (รวมทั้งระบบฟอกและฟื้นฟู)

4.1. วัสดุกรอง BASF จากเยอรมนี, วัสดุกรอง UOP จากอเมริกา, วาล์ว Proud จากเยอรมนี ระบบโฮสต์ผสานการออกแบบแบบแยกส่วน, ชุดวาล์วโซลินอยด์แก๊สควบคุมอิเล็กทรอนิกส์อัตโนมัติเต็มรูปแบบ, การควบคุม PLC, วงจร, ปั๊มหมุนเวียน, เครื่องกรอง และจอแสดงผล ผสานรวมเครื่องกรองอิสระเข้าด้วยกัน เพื่อสร้างระบบที่กะทัดรัดและใช้งานง่าย

4.2. การควบคุม: น้ำและออกซิเจนถูกควบคุมให้น้อยกว่า 1 PPm

4.3 อุปกรณ์ปรับแต่ง: ผ่านการปรับสัมผัส PLC (การทำความร้อน การอพยพ การฟอก การสร้างใหม่) ตลอดกระบวนการ ยกเว้นการระบายอากาศ 2.5 ชั่วโมงโดยไม่มีการตรวจสอบจากมนุษย์

4.4. ก๊าซทำงาน: ก๊าซ He.N2/หรือ Ar (การหมุนเวียนก๊าซ)

4.5 พัดลมหมุนเวียน: พัดลมแปลงความถี่ความเร็วสูง 0-100m³ ควบคุมด้วยไมโครโปรเซสเซอร์ อุปกรณ์สแตนเลสหลังจากการทดสอบแรงดัน

4.6. คอลัมน์การกรอง: คอลัมน์การกรองเดี่ยว วัสดุกรองนำเข้าจากเยอรมัน BASF 5 กก. วัสดุดูดซับประสิทธิภาพสูง UOP 5 กก. จากสหรัฐอเมริกา อายุการใช้งานยาวนานเป็นพิเศษ ช่วยให้มั่นใจได้ถึงประสิทธิภาพการกรองที่ยาวนานตลอดการใช้งาน ความจุในการกำจัดน้ำ 2.2 ㎏ ความจุในการดูดซับออกซิเจน 63 ลิตร

4.7. วาล์วฟอกอากาศ: วาล์วไฟฟ้าอัตโนมัติเต็มรูปแบบ

4.8. ตัวกรอง: ตัวกรองประสิทธิภาพสูงที่มีขนาดรูพรุน 0.3 ไมครอนที่ตรงตามมาตรฐาน HEPA

4.9. การสร้างใหม่: ใช้ในการทำให้ระบบบริสุทธิ์เพื่อนำกลับมาใช้ใหม่และการกระตุ้น การสร้างใหม่ต้องใช้ส่วนผสมของฮีเลียม/H2 ไนโตรเจน/H2 หรืออาร์กอน/H2 ซึ่ง H2 คิดเป็น 10%

5.ระบบการแสดงผล

ระบบควบคุม SIEMENS จากเยอรมัน ใช้หน้าจอสัมผัส PLC ของ Siemens สามารถเปลี่ยนภาษาจีนและอังกฤษได้

6. เครื่องวิเคราะห์น้ำ (นำเข้าจากต่างประเทศ) วัสดุยี่ห้อ: British MICHELL/ (ตัดสินใจตามสภาพแวดล้อมการใช้งานของลูกค้า)

1) ช่วงการวัด: 0-1000ppm

2) ความแม่นยำ: ±1% ppm

3) จอแสดงผล: เอาต์พุตของเครื่องวิเคราะห์เชื่อมต่อกับ PLC ค่าที่ตรวจพบจะแสดงบนหน้าจอสัมผัส และสามารถตั้งค่าสัญญาณเตือนได้

4) การควบคุม: ระบบหมุนเวียนก๊าซสามารถควบคุมได้ตามการตั้งค่าของผู้ใช้เพื่อลดการหมุนเวียน

5) สภาพแวดล้อม: -10℃-50℃

7. เครื่องวิเคราะห์ออกซิเจน (นำเข้าจากต่างประเทศ) วัสดุยี่ห้อ: AVCRAY ของอเมริกา (ตัดสินใจตามสภาพแวดล้อมการใช้งานของลูกค้า)

1) สามารถตั้งค่าช่วงการวัดได้: 0-1000, ppm

2) สภาพแวดล้อม: -10℃-50℃

3) ความแม่นยำ: ±1% ppm

4) ตำแหน่งการติดตั้ง: เซ็นเซอร์ออกซิเจนติดตั้งอยู่บนกล่อง ไม่ว่าก๊าซจะหมุนเวียนหรือไม่ เซ็นเซอร์ออกซิเจนจะตรวจจับบรรยากาศภายในกล่องอย่างต่อเนื่องและแสดงปริมาณออกซิเจนในช่องเก็บของหน้ารถ

5) เซ็นเซอร์: แบตเตอรี่วัสดุไฟฟ้าเคมี ซึ่งมีข้อดีคือจุดศูนย์ที่แม่นยำ การดริฟท์น้อย และหลีกเลี่ยงการกัดกร่อนของวัสดุแบตเตอรี่อื่นๆ ต้นทุนการเปลี่ยนทดแทนต่ำ (เปลี่ยนเฉพาะแบตเตอรี่ออกซิเจนเท่านั้น)

6) จอแสดงผล: เอาต์พุตของเครื่องวิเคราะห์เชื่อมต่อกับ PLC ค่าที่ตรวจพบจะแสดงบนหน้าจอสัมผัส และสามารถตั้งค่าสัญญาณเตือนได้

การควบคุม: ผู้ใช้สามารถเลือกฟังก์ชั่นหมุนเวียนอัตโนมัติเพื่อรักษาปริมาณออกซิเจนในกล่องเก็บของภายในช่วงที่ผู้ใช้กำหนด

8. ระบบสุญญากาศ

เพิ่มการควบคุมเวลาเริ่มต้นและหยุดการทำงานของปั๊มสุญญากาศ ปั๊มสุญญากาศใช้ปั๊มสุญญากาศ British Edwards รุ่น RV12 ที่มีอัตราการไหล 12 ลูกบาศก์เมตร/ชั่วโมง และค่าสุญญากาศสูงสุด 2x10-3 มิลลิบาร์ ห้องเปลี่ยนผ่านสามารถแยกส่วนและควบคุมแยกส่วนได้ตลอดเวลา (นำเข้าจากต่างประเทศ)

9.ทำความสะอาดอัตโนมัติ

บอร์ดชุบไฟฟ้าควบคุมแก๊สอัตโนมัติ ผู้ใช้ตั้งเวลาทำความสะอาดด้วยฟังก์ชันทำความสะอาดแก๊สอัตโนมัติในกล่อง จากนั้นแตะปุ่มเริ่มบนหน้าจอสัมผัส ระบบจะเริ่มทำความสะอาดกล่องและจะหยุดโดยอัตโนมัติเมื่อถึงเวลาที่ตั้งไว้

10. ระบบดูดซับตัวทำละลายอินทรีย์

เพื่อป้องกันอิทธิพลของตัวทำละลายอินทรีย์ต่อคอลัมน์การทำให้บริสุทธิ์ จึงได้เชื่อมต่อคอลัมน์ตัวทำละลายเข้ากับระบบกล่องถุงมือแบบอนุกรม ตัวกลางหลักประกอบด้วยคาร์บอนกัมมันต์คุณภาพสูงและอะลูมินากัมมันต์ประสิทธิภาพสูงเพื่อป้องกันการเกิดกรดไฮโดรฟลูออริก ระบบดูดซับตัวทำละลายอินทรีย์มีปริมาตรบรรจุ 7 กิโลกรัม และมีอินเทอร์เฟซ KF40 ที่คอลัมน์ด้านบนและด้านล่างของคอลัมน์ ซึ่งสะดวกต่อการเปลี่ยนวัสดุ และผู้ใช้สามารถเปลี่ยนวัสดุได้ด้วยตนเอง

11. เงื่อนไขการทำงานของอุปกรณ์: (กำหนดโดยผู้ใช้)

1) แหล่งจ่ายไฟ: AC220V สองเฟสสามสาย กำลังไฟ≥1Kw

2) ห้องปฏิบัติการจะต้องมีสายดินอิสระ: <3Ω ขอแนะนำให้ใช้สายทองแดงแบน ≥10mm2 จากอุปกรณ์ไปยังสายดิน

3) การประปา : ไม่มี;

4)ความชื้นสัมพัทธ์: <75%;

5)ในห้องไม่มีฝุ่นละอองปริมาณมาก ไม่มีก๊าซกัดกร่อน ไวไฟ และระเบิดได้

6) พื้นที่อุปกรณ์: ความยาว×ความกว้าง: 2000มม.×1200มม.

1 บรรจุภัณฑ์ส่งออกมาตรฐาน: การป้องกันการชนภายใน บรรจุภัณฑ์กล่องไม้สำหรับส่งออกภายนอก

2. จัดส่งโดยด่วน ทางอากาศ ทางทะเล ตามความต้องการของลูกค้าเพื่อค้นหาวิธีที่เหมาะสมที่สุด

3. รับผิดชอบความเสียหายในระหว่างกระบวนการจัดส่ง จะเปลี่ยนชิ้นส่วนที่เสียหายให้คุณฟรี
