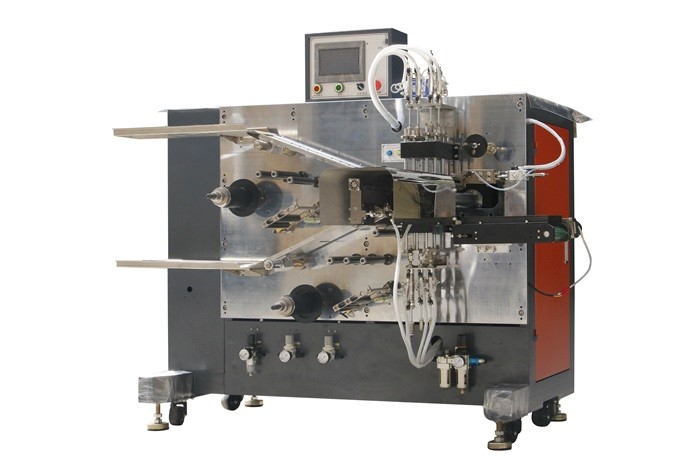

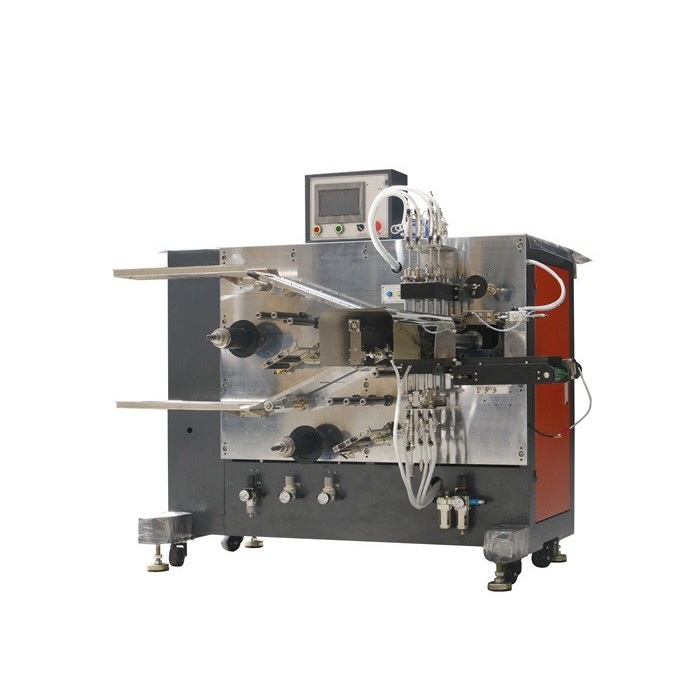

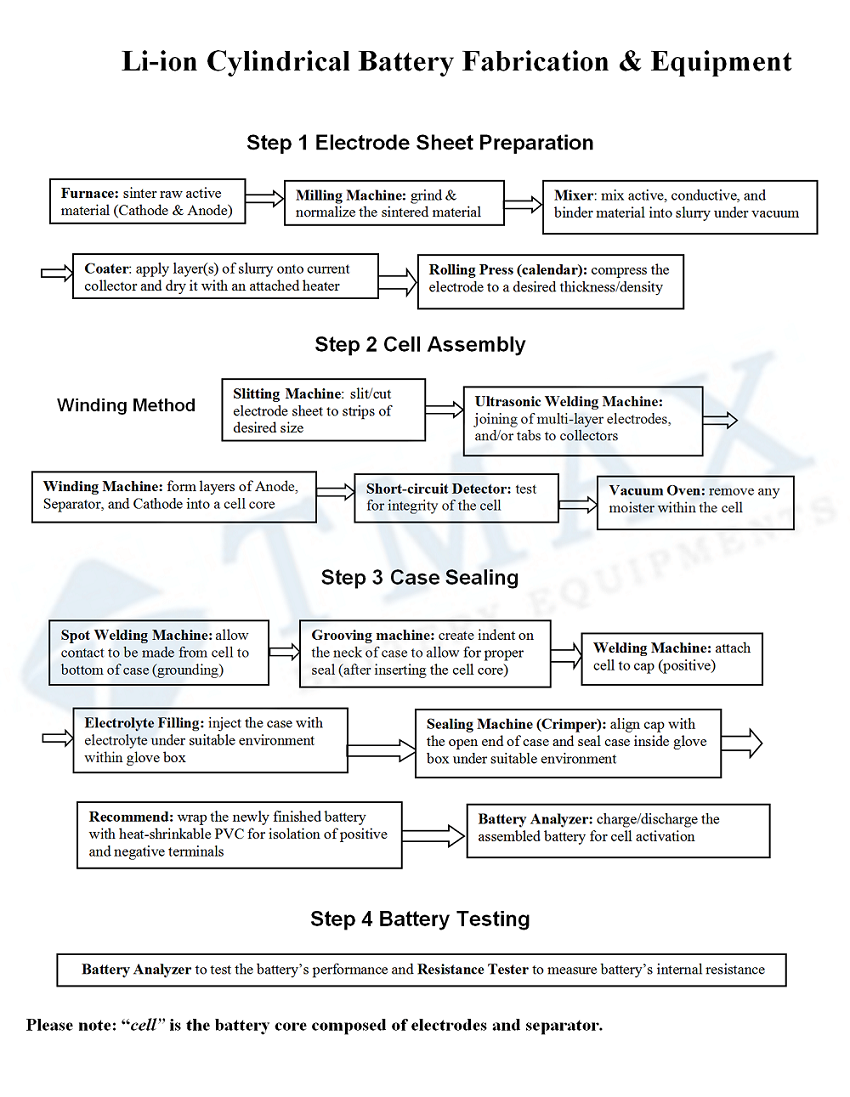

เครื่องพันเซลล์ทรงกระบอกแบบกึ่งอัตโนมัติ 33140

Ⅰ 、คำอธิบายฟังก์ชั่นอุปกรณ์：

เครื่องนี้ใช้หลักๆ สำหรับการพันเซลล์แบตเตอรี่ลิเธียมไอออนทรงกระบอกอย่างแม่นยำ

ขั้นตอนการทำงานมีดังนี้: นำแผ่นขั้วบวกและขั้วลบเข้าสู่ส่วนม้วนด้วยมือ แยกแผ่นออกจากไดอะแฟรม และม้วนตามข้อกำหนดของกระบวนการ เทปปิดปลายจะถูกติดโดยอัตโนมัติ และเซลล์แบตเตอรี่จะถูกตัดออกโดยอัตโนมัติ

Ⅱ 、ฟังก์ชันและคุณลักษณะของอุปกรณ์

1、  ใช้โครงสร้างเข็มเดี่ยวในการร้อยด้ายและรีด

2 、การแนะนำ  อิเล็กโทรด ด้วยตนเอง การพันอัตโนมัติ การเปลี่ยนเข็มอัตโนมัติ การใช้เทปสิ้นสุดอัตโนมัติ และการตัดอัตโนมัติ

3 、เทปกาวถูกติดในแนวนอน (โดยให้เทปปลายตั้งฉากกับแถบ) เพื่อให้ควบคุมตำแหน่งกาวได้อย่างราบรื่นและแม่นยำโดยไม่ดึงเซลล์แบตเตอรี่แน่นเกินไป การใช้กาวมีเสถียรภาพและเชื่อถือได้

4 、ความเร็วในการหมุนเข็มสามารถปรับได้

5. การคลายตัวแยกสอง  ตัวแบบแอค ทีฟ เทคโนโลยีการควบคุมสวิตช์วัดความตึงแบบใกล้ชิด สามารถปรับความตึง ได้โดยอัตโนมัติและราบรื่นในระหว่างกระบวนการม้วน

6 、 ติดตั้งอุปกรณ์ กำจัด ฝุ่นด้วย  ไฟฟ้า

7 、  การปิดการเอาท์ซอร์สตัวแยก；

8 、เซลล์แบตเตอรี่ที่นำออกมาไม่มีความเสียหาย การดึงแกน และการจัดตำแหน่งอิเล็กโทรดที่ไม่ถูกต้อง

9. ใช้งานง่าย ปรับและเปลี่ยนข้อมูลจำเพาะได้ง่ายและรวดเร็ว

Ⅲ 、กระบวนการไหล 

อุปกรณ์นี้ตรงตามมาตรฐานกระบวนการพันแบตเตอรี่ลิเธียมไอออนทรงกระบอก โดยตัวคั่นจะพันรอบขั้วลบทั้งหมด และขั้วลบจะพันรอบขั้วบวก ขั้นตอนกระบวนการมีดังนี้:

1. การพัน ฟิล์มแยก ล่วงหน้า: การใช้เทคโนโลยีมีดฟันสามารถประหยัดความยาวของ  การพันฟิล์ม แยกล่วงหน้า ได้

2. ขั้วลบที่ พันกัน: นำทางขั้วลบไปที่ส่วนที่พันด้วยมือ ขั้วบวกที่พันกัน: นำทางแผ่นขั้วบวกไปที่ส่วนที่พันด้วยมือ

3 、การพัน；

4 、การเคลื่อนย้ายสถานีงาน；

5. ตัดตัวแยกออก ทากาวติดปลายสาย และตัดวัสดุออก

Ⅳ 、ส่วนประกอบหลักของอุปกรณ์

1 อุปกรณ์นี้ประกอบด้วยอุปกรณ์ม้วน อุปกรณ์เปลี่ยนสถานี อุปกรณ์  คลาย  ม้วนแยก อุปกรณ์   นำทาง  อิเล็กโทรด อุปกรณ์ติด เทป อุปกรณ์ตัด และระบบควบคุม

2. อุปกรณ์พัน (สองชุด): ประกอบด้วยเกลียวปลายด้านเดียว ช่วยให้การพันมีความแม่นยำและเปลี่ยนเข็มพันได้สะดวก

3 、  อุปกรณ์สถานีเปลี่ยนเกียร์ (ชุดเดียว): ใช้สำหรับสลับระหว่างสถานีม้วนและสถานีกาว

4. อุปกรณ์คลาย ตัวแยก (สองชุด): ม้วนวัสดุไดอะแฟรมควบคุมแรงดันอากาศที่คลายตัวอย่างแข็งขัน

5. อุปกรณ์ นำทาง อิเล็กโทรด  (สองชุด): การปรับด้านเดียว ปรับได้ง่าย

6 、  อุปกรณ์ติดกาวและตัด (หนึ่งชุด)

Ⅴ 、มาตรฐานทางเทคนิค

1.ความกว้างของตัวแยก: 50-140มม.   ข้อมูลจำเพาะของเข็มม้วน: ∮3.0-∮12 มม.ปรับแต่งตามความต้องการของลูกค้า ความกว้างของอิเล็กโทรด: 48-137 มม.

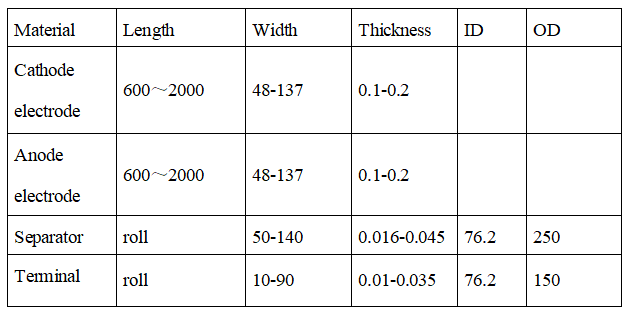

2 、ข้อกำหนดคุณลักษณะของวัสดุ (หน่วย: มม.)

3 、เส้นผ่านศูนย์กลางภายนอกของเซลล์ที่ใช้งานได้ (∮8-∮ 33มม.)

4. ความแม่นยำ ในการพัน เมื่อทำให้แน่ใจว่าอิเล็กโทรดตรงตามเงื่อนไขต่อไปนี้:

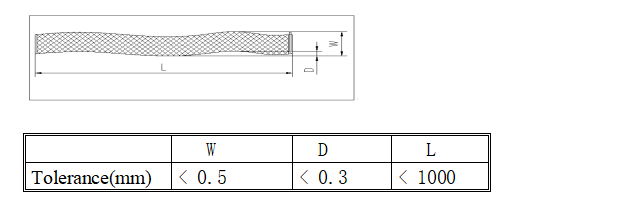

ข้อผิดพลาดของความกว้างของอิเล็กโทรดน้อยกว่า ± 0.2 มม. ข้อผิดพลาดในการดัด "S" ของ  อิเล็กโทรด น้อยกว่า ± 1 มม. / 500 มม.

ข้อผิดพลาดของรูปร่างหอคอยของ  ม้วนวัสดุ แยก  มีค่าน้อยกว่า ± 0.2 มม.

ความแม่นยำในการพันสามารถตอบสนองความต้องการต่อไปนี้: ข้อผิดพลาดในการจัดตำแหน่งของ  ตัวแยก  มีค่าน้อยกว่า ± 0.5 มม. ข้อผิดพลาดในการจัดตำแหน่งของอิเล็กโทรดมีค่าน้อยกว่า ± 0.5 มม.

สามารถจัดตำแหน่งได้ ± 0.5 มม. ระหว่างขั้วลบและขั้วบวก รวมถึง  ตัวคั่น  และขั้วลบ

5、  อัตราคุณสมบัติ: ≥ 98% (ไม่รวมปัจจัยที่ไม่ใช่อุปกรณ์)

Ⅵ 、มาตรฐานทางเทคนิค
