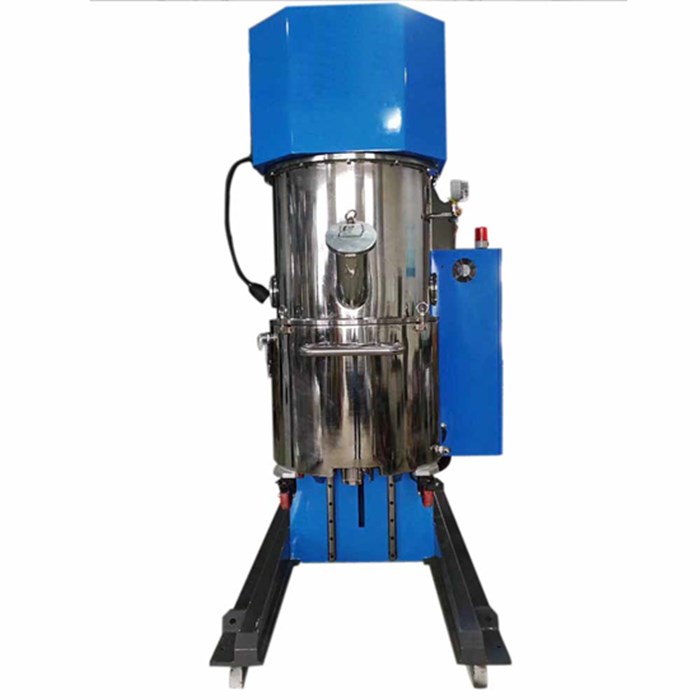

เครื่องผสมสูญญากาศแบบดาวเคราะห์คู่ขนาด 200 ลิตรสำหรับสารละลายแบตเตอรี่ลิเธียม

หลักการทำงาน :

เยื่อกวนความเร็วต่ำและแผ่นกระจายแบบหยักที่ติดตั้งอยู่บนเพลากระจายความเร็วสูงนั้นหมุนและหมุนวน (แต่ละแผ่นทำงานตามแกนหมุนและหมุนรอบแกนเดียวกัน) ขณะเดียวกัน เมื่อรวมกับการออกแบบระยะห่างต่ำของสารละลายกวน ใบพัดกวนความเร็วต่ำจะทำให้เกิดการเคลื่อนที่แบบแทรกแซงของการนวดที่รุนแรงและการเคลื่อนที่เป็นวงกลมขึ้นลง/ซ้าย-ขวา (จากมุมมองมหภาค การชนกันของวัสดุ การแลกเปลี่ยน การอัดรีด การนวด/การประสานกัน และการหมุนเวียน ทำให้เกิดการถ่ายเทมวล การถ่ายเทความร้อน และปฏิกิริยา) แผ่นกระจายความเร็วสูงจะทำให้เกิดแรงเฉือนทางกลและไฮดรอลิกที่แข็งแกร่ง ซึ่งสามารถทำลายวัสดุได้อย่างสมบูรณ์/ลึก จึงมั่นใจได้ว่าวัสดุจะกระจายตัวอย่างสมบูรณ์และผสมกันอย่างทั่วถึง (ผสม) นอกจากนี้ เรายังมี  เครื่องผสมสูญญากาศสารละลาย อีกด้วย ยินดีต้อนรับคำถามของคุณมาสอบถามรายละเอียดเพิ่มเติม

ผลิตภัณฑ์ที่ใช้ได้ :

1. การเตรียมใบพัดบวกและลบที่มีความหนืด 12,000-20,000 cp แบตเตอรี่ลิเธียมไอออน และการเตรียมวัสดุอื่นๆ

2. ไม่เหมาะสำหรับการกวนตัวทำละลายอะซิโตน

ขนาดและน้ำหนักรวมของอุปกรณ์:

1. ขนาด: ยาว 2400x กว้าง 1600x สูง 2750มม.

2. น้ำหนักเครื่องทั้งหมด: ประมาณ 4.0 ตัน

พารามิเตอร์ประสิทธิภาพของอุปกรณ์ :

1. ความสามารถในการผลิตอุปกรณ์: ปริมาณการออกแบบ: 265L, ปริมาณการใช้งาน: 200L;

2. ข้อมูลจำเพาะของถังผสม: เส้นผ่านศูนย์กลางภายใน ¢ 750 มม. ความลึก 600 มม. ใช้วัสดุ SUS304 การกลึงละเอียด การบดละเอียด ประเภทอ่างน้ำสเตนเลสแบบแซนวิชคู่

3. การปฏิวัติ:

3.1 ชุดใบพัดผสมแบบบิด 2 ชุด วัสดุ SUS304 การประมวลผลที่แม่นยำ

3.2 ความเร็วรอบ: 0~31 รอบ/นาที, ความเร็วใบพัดกวน: 0-65 รอบ/นาที, การควบคุมความถี่

3.3 กำลังไฟฟ้า: 15 กิโลวัตต์

3.4 ความแม่นยำของชุดใบพัดผสม:

3.4.1 ช่องว่างระหว่างส่วนคนและผนังถังคือ 3-5 มม. และช่องว่างระหว่างใบพัดคนและใบพัดคนคือ 6-10 มม.

3.4.2 ช่องว่างระหว่างใบพัดกวนและก้นภาชนะคือ 4 มม.±1 มม.

4. การหมุนอัตโนมัติ (2 ชุด)

4.1 ชุดเพลากระจาย 2 ชุด แต่ละชุดมีดิสก์กระจาย φ155 มม. จำนวน 2 ชิ้น วัสดุ SUS304

4.2 ความเร็วในการหมุน: 0~3000 รอบ/นาที การควบคุมความถี่

4.3 กำลังไฟฟ้า: 22 กิโลวัตต์

5. ระดับสูญญากาศสามารถเข้าถึง -0.098Mpa และผู้ใช้สามารถเตรียมอุปกรณ์สูญญากาศได้

6. ช่วงการควบคุมอุณหภูมิ: 20~90°C, ความแตกต่างของอุณหภูมิ ±1°C, จุดวัดอุณหภูมิอยู่ที่ผนังด้านในของถังและสัมผัสโดยตรงกับวัสดุ

7. วัสดุ:

7.1 วัสดุที่สัมผัสกับชิ้นส่วนวัสดุคือสแตนเลส SUS304

7.2 ตัวเครื่องหลักทำจากเหล็ก Q235

8. ระยะยก: 700 มม. วิธีการยก: ถังผสมยกด้วยกระบอกสูบไฮดรอลิก

9. วิธีการควบคุม: การควบคุมด้วยมือ

การป้องกันความปลอดภัย :

1. มีสัญญาณเตือนทั้งเสียงและภาพเมื่อถังผสมยกขึ้นหรือลง

2. หลังจากถังผสมอยู่ในตำแหน่งแล้ว เครื่องผสมก็สามารถทำงานได้

3. ไม่สามารถยกและลดตัวถังได้ในขณะที่เครื่องผสมกำลังทำงาน

4. การป้องกันเครื่องใช้ไฟฟ้าอัตโนมัติ; การป้องกันการหยุดฉุกเฉินสำหรับผู้ปฏิบัติงาน;

5. เครื่องผสม ตู้ไฟฟ้า และกล่องควบคุม ควรต่อสายดิน

พารามิเตอร์ทางเทคนิคของอุปกรณ์:

1. อุปกรณ์เหมาะสำหรับความหนืด: 1,000 -20,000 cp;

2. กำลังไฟรวม: ประมาณ 37 กิโลวัตต์

3. สุญญากาศ: ≤ -0.098Mpa;

4. แรงดันบวกของแจ็คเก็ตระบายความร้อนด้วยน้ำของถังผสม: ≤ 0.4Mpa

ถังผสมเพื่อหมุนเวียนน้ำหล่อเย็น :

1. หลักการทำความเย็น: หลังจากที่น้ำหมุนเวียนได้รับการทำความเย็นโดยหอคอยทำความเย็นแล้ว น้ำจะเข้าสู่ช่องเบี่ยงของถังผสมผ่านทางทางเข้าน้ำของถังผสม

เนื่องจากความต้านทานการไหลในชั้นเบี่ยง ทำให้เกิดความแตกต่างของแรงดันระหว่างทางเข้าน้ำและทางออกน้ำ (ความแตกต่างของแรงดันโดยทั่วไปคือ 2-3 กก./ซม.²)

ด้วยเหตุนี้ ความเร็วการไหลของน้ำจึงเพิ่มขึ้น และความร้อนที่เกิดขึ้นในถังผสมจะถูกระบายออกทางผนังด้านในของถังผสมตามระยะเวลาที่กำหนด ความเร็วการไหลของน้ำจะถูกควบคุมโดยการปรับแรงดันน้ำที่ไหลเข้า เพื่อให้บรรลุวัตถุประสงค์ในการปรับอุณหภูมิของวัตถุดิบในถัง

2． ความต้องการน้ำหล่อเย็น:

2.1 น้ำหมุนเวียนจะได้รับการระบายความร้อนด้วยหอคอยระบายความร้อน และอุณหภูมิของน้ำที่ทางเข้าถังผสมอยู่ที่ ≤ 20 ° C

2.2 แรงดันทางเข้า 4-5กก./ซม.2

การกำหนดค่าอุปกรณ์

1. ตัวเครื่องหลัก: ทาสีพื้นผิวเป็นสีน้ำเงิน + สีเทา (สามารถจับคู่ได้ตามความต้องการของผู้ใช้)

2. ส่วนบนของกระบอก: ผลิตจากสแตนเลส รวม 1 ชุด ประกอบด้วยช่องป้อนมาตรฐาน DN140 หนึ่งช่อง, ช่องสังเกตการณ์ 100 เยนหนึ่งช่อง, ช่องสปอตไลท์ 100 เยนหนึ่งช่อง, เครื่องดูดฝุ่นสามทาง 3/4 นิ้วและโต๊ะดูดฝุ่น YX-100 หนึ่งชุด

3. ถังผสม: ทำจากสแตนเลส จำนวน 1 ชุด ปลอกระบายความร้อนด้วยน้ำมาตรฐาน 1 (ช่องจ่ายน้ำเย็นเข้าและออกภายใน 1 นิ้ว, ข้อต่อสวมเร็วสแตนเลส 1 ตัว), ช่องระบายควบคุมด้วยบอลวาล์วขนาด 1 นิ้ว, ล้อเลื่อนทนทานต่อการกัดกร่อน 4. ด้ามจับถัง 1 อัน;

4. พายกวน: การผลิต SUS304 รวม 2 กลุ่ม

5 แกนกระจาย: การผลิต SUS304 รวม 2 กลุ่ม

6. การกำหนดค่าอุปกรณ์

เลขที่.	ชิ้นส่วนมาตรฐาน ชื่อ	แบบจำลอง	ยี่ห้อ	qua	สถานที่กำเนิด
1	พีแอลซี	เอฟเอ็กซ์3เอสเอ-30เอ็มอาร์	มิตซูบิชิ	1	ประเทศญี่ปุ่น
2	อินเทอร์เฟซระหว่างมนุษย์กับคอมพิวเตอร์	MT6103IP	ไวน์วิว	1	จีน
3	มอเตอร์	ซีรีย์ Y	ผลิตในประเทศจีน	2
4	ตัวแปลงสัญญาณ	EM303B	· ไซน์	2	เซินเจิ้น
5	การลดน้อยลง ขับ	อาร์107-11 ชุด	การส่งสัญญาณแบบตะวันออก	1	เจ้อเจียง
6	เกจวัดสุญญากาศ	ซีรีส์ YX	ดาวแดง	1	จีน
7	อุณหภูมิ ตัวควบคุม	เอ็กซ์เอ็มทีอี-3411เค	เอเชียนไทม์ อินเตอร์เนชั่นแนล	1	จีน
8	การซิงโครไนซ์ ล้อ	ซีรี่ส์ 8M	ผลิตในประเทศจีน	2
9	เครื่องจักรกล ผนึก	105+502 ชุด	ผลิตในประเทศจีน	1
10	ความเร็วสูง แบริ่ง	ซีรีส์ 6	แฟก	6	เยอรมนี
11	กรอบ ซีลน้ำมัน	ไฟเบอร์+เอ็นบีอาร์	ผลิตในประเทศจีน	6

ข้อกำหนดสถานที่ติดตั้ง

1. พื้นที่เคลื่อนที่ของดรัมผสมด้านหน้าอุปกรณ์ต้องไม่น้อยกว่า 1,500 มม. และด้านหลังซ้ายและขวาต้องไม่น้อยกว่า 500 มม. ผู้ใช้ต้องจัดเตรียมสวิตช์จ่ายไฟแยกต่างหากและรับผิดชอบการเชื่อมต่อแหล่งจ่ายไฟภายนอกอุปกรณ์

2. เงื่อนไขพื้นที่ติดตั้ง

2.1 แหล่งจ่ายไฟ: AC สามเฟส 380±38V, ความถี่: 50±1Hz;

2.2 สูญญากาศ: แรงดัน -0.1MPA, ท่อสูญญากาศ DN25;

2.3 ไนโตรเจน: แรงดัน 0.1~0.2MPA ท่อไนโตรเจน ท่อแก๊ส¢12

2.4 อากาศอัด: 0.4~0.6MPA

2.5 น้ำร้อนและน้ำเย็น: แรงดัน ≤  0.4MPA

3. การใช้พลังงาน

3.1 อัตราการใช้ลมอัด: 4 ลิตร/ชั่วโมง

3.2 อัตราการใช้น้ำร้อนและน้ำเย็น: 22000 ลิตร / ชั่วโมง

3.3 ปริมาณสุญญากาศ: 265 ลิตร/ครั้ง

3.4ปริมาณไนโตรเจนร่วม: 265 ลิตร/ครั้ง

3.5 การใช้พลังงานไฟฟ้า: 33 กิโลวัตต์ต่อชั่วโมง

4. โปรดแน่ใจว่าได้ต่อสายดินแล้ว

ระยะเวลารับประกันและบริการหลังการขาย

1. ระยะเวลาการรับประกันคำนวณจากวันที่จัดส่งจากโรงงาน และระยะเวลาการรับประกันคือสามปี

2. หากความเสียหายที่เกิดจากปัจจัยด้านมนุษย์ของผู้ใช้ของฝ่าย A หรือฝ่าย A จำเป็นต้องให้บริการถึงประตูบ้านและเปลี่ยนชิ้นส่วนจากฝ่าย B จะมีการดำเนินการให้บริการซ่อมแซมแบบมีค่าบริการ
