เครื่องฉีดของเหลวอิเล็กโทรไลต์สำหรับการวิจัยแบตเตอรี่เซลล์ปริซึมในห้องปฏิบัติการ

1、ภาพรวมอุปกรณ์

ขอบเขตการใช้งาน: กระบวนการฉีดของเหลวแบตเตอรี่เปลือกอลูมิเนียม รุ่นแบตเตอรี่ที่ใช้งานได้: ขนาดภายนอก ความหนา 15-30 มม. ความกว้าง 65-148 มม. ความสูง 130-145 มม. ตำแหน่งรูได้รับการแก้ไขดังแสดงในรูปต่อไปนี้

ปริมาณการฉีด: ปริมาณการฉีดอ้างอิงคือ 150 กรัม และกำลังการผลิตจริงนั้นสัมพันธ์กับความหนาแน่นของเซลล์ ปริมาณการฉีด และความเร็วในการดูดของเซลล์

อากาศอัด: 0.5-0.8Mpa (จัดเตรียมโดยลูกค้า);

สุญญากาศ: -0.090.095 Mpa (จัดทำโดยลูกค้า)

ก๊าซแห้ง (ไนโตรเจน): แรงดันการทำงาน 1 Kpa~40Kpa (จัดทำโดยลูกค้า)

จุดน้ำค้าง: ไม่มี;

สีอุปกรณ์: สแตนเลสและโลหะผสมอลูมิเนียมสีธรรมชาติ



2、 กระบวนการไหล

1. ติดตั้งแบตเตอรี่เข้ากับอุปกรณ์ (ควบคุมด้วยมือ)

2. วางอุปกรณ์พร้อมแบตเตอรี่ที่ติดตั้งไว้บนสถานีฉีดของเหลวและปรับให้คงที่ (ควบคุมด้วยมือ)

3. กดแป้นเหยียบใต้เสาและจัดตำแหน่งเข็มฉีดยาให้ตรงกับช่องรับแบตเตอรี่

4. ถังเก็บด้านล่างและแบตเตอรี่เริ่มดูดฝุ่น และในเวลาเดียวกันก็เริ่มโปรแกรมปั๊มฉีด อิเล็กโทรไลต์จะถูกฉีดเข้าไปในถังเก็บด้านบนตามปริมาณที่ตั้งไว้ (ปั๊มจะทำงานโดยอัตโนมัติ)

5. หลังจากเติมน้ำในถ้วยด้านบนเสร็จแล้ว วาล์วตรงกลางของถ้วยด้านบนและด้านล่างจะเปิดขึ้น เมื่อถังเก็บน้ำด้านล่างและแบตเตอรี่อยู่ในสภาวะสุญญากาศ อิเล็กโทรไลต์จะไหลเข้าสู่ด้านในของถ้วยเก็บน้ำด้านล่างและแบตเตอรี่โดยอัตโนมัติ

6. จากนั้นถ้วยถัดไปและตำแหน่งแบตเตอรี่จะทำงานสลับกันระหว่างสุญญากาศและไนโตรเจน และโปรแกรมจะหมุนเวียนสลับกันระหว่างสุญญากาศและไนโตรเจนตามเวลาที่ตั้งไว้ ความถี่ ค่าความดัน ฯลฯ (เสร็จสิ้นโดยอัตโนมัติ) ช่วยให้สามารถดูดซับอิเล็กโทรไลต์โดยอิเล็กโทรดได้อย่างรวดเร็ว

7. หลังจากการดูดซึมเสร็จสิ้น อุปกรณ์จะแจ้งกระบวนการเสร็จสมบูรณ์ด้วยเสียงและแสง ในขั้นตอนนี้ ให้ถอดกล่องแบตเตอรี่ออกหรือดำเนินการขั้นตอนถัดไป (การทำงานด้วยตนเอง)



3、พารามิเตอร์ทางเทคนิค

เลขที่	พารามิเตอร์อุปกรณ์	พารามิเตอร์	บันทึก
1	ขนาดภายนอก	ยาว1000มม. x  กว้าง700มม. x  สูง880มม.	โปรดดูรายละเอียดจากผลิตภัณฑ์จริง
2	อ่างเก็บน้ำด้านบนและด้านล่าง	ขนาด: ยาว120มม. *  กว้าง160ม. *  สูง130มม.
3	ถาด	ถาดแต่ละถาดสามารถใส่แบตเตอรี่ได้ 5 ก้อน (แบตเตอรี่เปลือกอลูมิเนียมสี่เหลี่ยม)
4	ปั๊มไฟฟ้า	ปั๊มไฟฟ้าหัวเดี่ยวเซรามิกขนาด 28 มม. ไม่มีวงแหวนปิดผนึกแบบไดนามิก	หัวปั๊มเดี่ยว จ่ายของเหลวได้ 0.1-10 มล. ปรับได้
5	ความเร็วของปั๊ม	ความเร็ว 1-60 รอบต่อนาที (ยิ่งความเร็วสูง ความเร็วการฉีดก็จะยิ่งเร็วขึ้น)
6	ความแม่นยำของปั๊มเดี่ยว	ความแม่นยำในการฉีดของเหลวของปั๊มหัวเดี่ยวอยู่ภายใน ± 0.5% โดยมีวงกลมเดี่ยว 0.05-10.0g	ปั๊มเติม
7	ขนาดปั๊มเดี่ยว	480มม. * 150มม. * 160มม. (อ้างอิงจากขนาดภายนอก)	โปรดดูรายละเอียดจากผลิตภัณฑ์จริง
8	น้ำหนักอุปกรณ์	850 กก. แรงกดพื้น: ≥ 400 กก./ตร.ม.	โปรดดูรายละเอียดจากผลิตภัณฑ์จริง
9	แรงดันอากาศขณะทำงาน	0.1-0.45MPa/cm² (เช่น 0.1-0.45Mpa)
10	กำลังไฟที่กำหนด	1.5 กิโลวัตต์	โปรดดูรายละเอียดจากผลิตภัณฑ์จริง
11	อัตราการใช้งาน	≥ 97% (ความผิดพลาดที่เกิดจากอุปกรณ์ ไม่รวมชิ้นส่วนที่เปราะบาง)

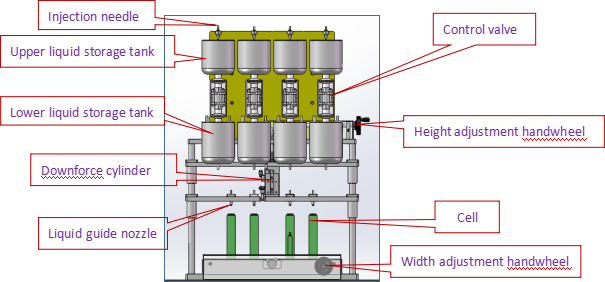

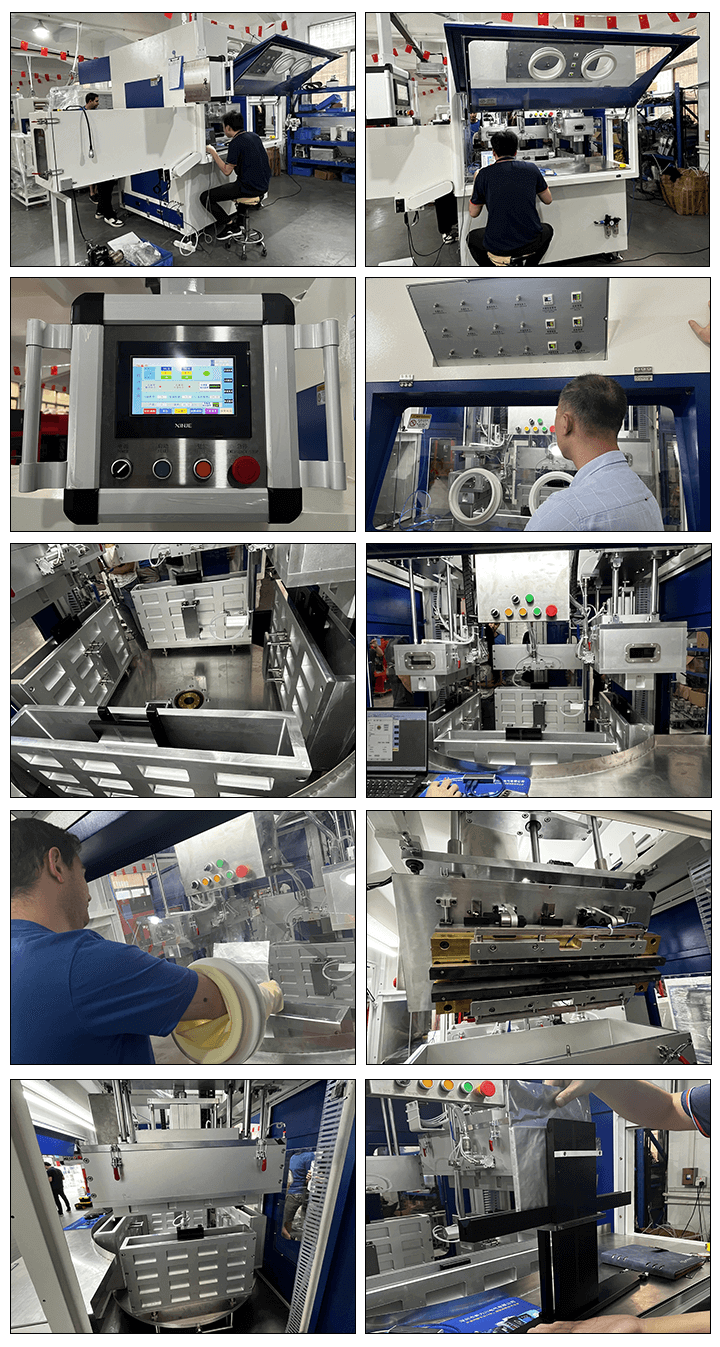

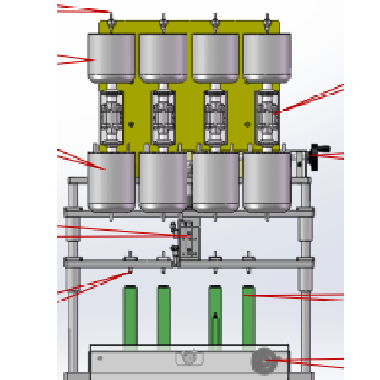

4. แผนผังการกระจายตัวของส่วนประกอบการฉีดสูญญากาศ:

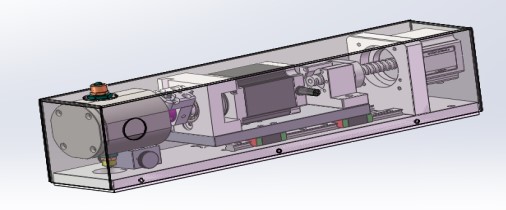

ปั๊มฉีดของเหลว (รูปภาพใช้เพื่ออ้างอิงเท่านั้น)

รุ่น: DDB-10ml-1A

ปั๊มตัวแปรดิจิตอล ปรับพารามิเตอร์ได้ ไม่ต้องขันสกรูด้วยมือ

อัตราการฉีดของเหลวสูงสุดต่อวินาที: 10 กรัมต่อรอบ

ความแม่นยำ: 10g/รอบน้อยกว่า 0.25%

วิธีการควบคุม PLC ภายนอกสามารถควบคุมได้โดยอัตโนมัติหรือสามารถควบคุมสวิตช์เท้าภายนอกด้วยตนเองได้



ขนาดโครงร่างของเครื่องฉีดของเหลว:

1. ขนาด กว้าง 600 มม. x ลึก 700 มม. x สูง 880 มม. มีโต๊ะทำงานด้านละหนึ่งชุด เครื่องฉีดของเหลวผลิตจากอะลูมิเนียมอัลลอย + พีวีซี + โลหะ

2. ถ้วยของเหลวด้านบนและด้านล่างและถ้วยดูดทำจากสแตนเลสทนต่อการกัดกร่อน และแหวนปิดผนึกทำจากวัสดุทนต่อการกัดกร่อน

3. ขายึดแบตเตอรี่ทำจาก PVC ทนต่อการกัดกร่อน

4. นวัตกรรม DELTA/Huichuan ที่ PLC นำมาใช้

5. กระบอกสูบนี้จัดหาโดย Taiwan AirTAC

6. ส่วนประกอบลมของอุปกรณ์ใช้ผลิตภัณฑ์ AirTAC/STNC Sono Tiangong และแบรนด์ดัง

7. รางเลื่อนนำทางเป็น HIWIV Taiwan Silver

8. มอเตอร์สเต็ปเปอร์ใช้การควบคุม Leisei LEADSHINE/R&D

9. หน้าจอสัมผัส Vinylon WEINVIEW

10. ติดตั้งปั๊มฉีดของเหลวไฟฟ้าหัวเดียว

11. ติดตั้งระบบจ่าย เก็บ และแรงดันคงที่อิเล็กโทรไลต์อัตโนมัติ



5、 ฟังก์ชั่นและคำอธิบายอุปกรณ์:

1. ถาดแบตเตอรี่: มีการกำหนดค่าถาดไว้ 2 ถาด โดยติดตั้งแบตเตอรี่ 5 ก้อนในแต่ละถาด (ปรับด้วยมือหมุน)

2. ประสิทธิภาพการฉีด: แบตเตอรี่ 5 ก้อน/20 นาที (อ้างอิงปริมาณการฉีด 150 กรัม ซึ่งอาจเปลี่ยนแปลงได้ ขึ้นอยู่กับปริมาณการฉีดจริง)

3. ฟังก์ชั่นครบครัน: ติดตั้งแบตเตอรี่แห้งเข้ากับตัวยึดด้วยมือ จากนั้นวางไว้บนสถานีฉีดเพื่อจัดตำแหน่ง ฉีด ดูด ดูดซับ และแจ้งเตือนโดยอัตโนมัติหลังจากดูดซับเสร็จสิ้น เพื่อรอให้ถอดแบตเตอรี่ออกด้วยมือก่อนติดตั้งแบตเตอรี่

4. ข้อกำหนดความแม่นยำในการฉีดของเหลว: ความแม่นยำในการฉีดของเหลวคือ ± 0.5%

5. จำเป็นต้องปรับปริมาตรการฉีดของเหลวได้ตั้งแต่ 0 ถึง 150 กรัม (การทำงานแบบแมนนวล)

6. สามารถตั้งค่าและปรับได้ถึงเวลาการปั๊มสูญญากาศ ระดับสูญญากาศ จำนวนรอบของปั๊มฉีดของเหลว แรงดัน และเวลา

9. สามารถตั้งค่าและปรับเปลี่ยนเวลาการปั๊มสูญญากาศ ระดับสูญญากาศ แรงดัน เวลาแรงดัน ฯลฯ ได้บนหน้าจอสัมผัส โดยมีพอร์ตซีเรียลภายนอกที่ให้ผู้ซื้อบูรณาการการควบคุมจากระยะไกลได้

10. อุปกรณ์เสริมของอุปกรณ์ทั้งหมดจะต้องทำจากวัสดุที่ทนต่อการกัดกร่อน



6、 ยี่ห้อส่วนประกอบหลักของอุปกรณ์

เลขที่	ชื่อ		จำนวน	บันทึก
1	ตัวควบคุม (PLC)	อินโนแวนซ์/ดัลเต้/ออมรอน	1 ชุด	-
2	อินเทอร์เฟซระหว่างคนกับเครื่องจักร	ไวน์วิว/ซินเจ/เอ็มซีจีเอส	1 ชุด	-
3	มอเตอร์สเต็ปเปอร์	ดาลเต้/เลไซ	3 ชุด	ชุดแกน X สำหรับฉีดของเหลว 1 ชุด และชุดปั๊ม 1 ชุด
4	ไดรเวอร์สเต็ปเปอร์	เลไซ/ยาโกะ	3 หน่วย	-
5	ปั๊มหัวเดียว	คิงวิน	1 หน่วย	ปั๊มฉีดแบบหัวเดียวแบบแปรผัน
6	วาล์วลม	นันวา /ZKV/ชวนนัย	28 ชุด	ถังเก็บขนาดใหญ่ ถังเก็บอิเล็กโทรไลต์ และระบบสุญญากาศ
ชิ้นส่วนอะไหล่บางชิ้นไม่ได้แสดงรายการทีละชิ้น ขึ้นอยู่กับการกำหนดค่าจริง



2. อะไหล่

เลขที่	ชื่อ	คุณภาพของวัสดุ	แบบอย่าง	ปริมาณ
1	แหวนซีล	ยาง EPDM	12 * 2	ฟรี 2 คู่ตามมาตรฐาน
2	แหวนซีลปั๊ม 1	ยาง EPDM	OD:  Φ 12 * 2	ฟรี 2 ชิ้นจากการกำหนดค่ามาตรฐาน
3	แหวนซีลปั๊ม 2	ยาง EPDM	O . D.: Φ 38 * 2	ฟรี 2 ชิ้นจากการกำหนดค่ามาตรฐาน



3. ตารางอะไหล่หลัก

เลขที่	ชื่อ	ปริมาณ	บันทึก
1	ตัวควบคุม (PLC)	1 ชุด	-
2	อินเทอร์เฟซระหว่างคนกับเครื่องจักร	1 ชุด	-
3	ระบบจัดเก็บและจ่ายของเหลว	2 ชุด	ถังเก็บของเหลว, วาล์วบอลควบคุม, สวิตช์ระดับของเหลว
4	ไดรเวอร์สเต็ปเปอร์	3 ชุด	ปั๊มฉีดของเหลว
5	มอเตอร์สเต็ปเปอร์	3 ชุด	ปั๊มฉีดของเหลว
6	ปั๊มฉีดของเหลวหัวเดียว	1 ชุด	1 หน่วย * 1
7	วาล์วลม	28 ชุด	ถังเก็บของเหลว
8	กระบอกสูบ	2 ชุด	-
9	วงเล็บ	2 ชุด
ชิ้นส่วนอะไหล่บางชิ้นไม่ได้แสดงรายการทีละชิ้น ขึ้นอยู่กับการกำหนดค่าจริง



7、ข้อกำหนดสภาพแวดล้อมการติดตั้ง

1. พื้นที่ติดตั้ง;

2. อากาศอัด: หลังจากการอบแห้ง กรอง และทำให้คงที่ แรงดันทางออกจะมากกว่า 5.0-7.0kgf/cm ² (เช่น 0.5~0.7Mpa)

3. แหล่งจ่ายไฟ: AC220V/380V/50Hz/60Hz;

ข้อกำหนดแหล่งกำเนิดสูญญากาศ: สูญญากาศจะถูกใช้ผ่านท่อสูญญากาศขนาดเส้นผ่านศูนย์กลางภายใน 60 มม. เพื่อเพิ่มระดับสูญญากาศของโพรง 60 ลิตรจาก 0KPa เป็น -90KPa ภายใน 1.5 วินาที
