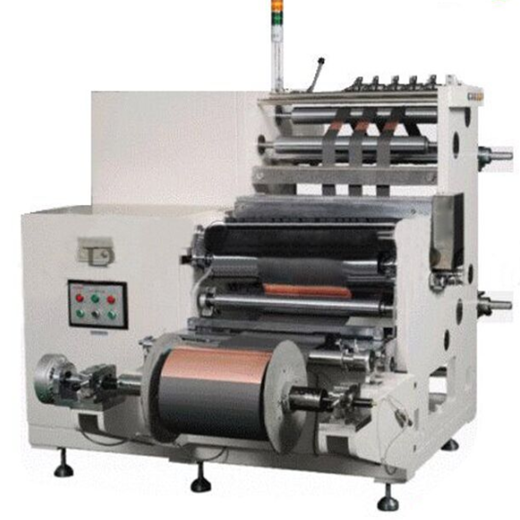

เครื่องตัดอิเล็กโทรดแบบต่อเนื่องแบบม้วนต่อม้วนสำหรับสายการผลิตแบตเตอรี่แบบปริซึมในห้องปฏิบัติการ

Ⅰ、ฟังก์ชัน

● เครื่องตัด  ต่อเนื่อง   คือการป้อน การตัด ฝุ่นผงแปรง การรวบรวมวัสดุ หลังจากกลิ้งชิ้นส่วนขั้วแบตเตอรี่ทั้งหมดแล้ว ให้ตัดตามยาวตามความกว้างที่ต้องการของอุปกรณ์อัตโนมัติ

●  เครื่องจักรนี้ใช้โหมดคลายชิ้นขั้วแบบพาสซีฟที่ล็อกด้วยกรวยรองรับปลายคู่ และควบคุมการแก้ไขค่าเบี่ยงเบนอัตโนมัติด้วยการติดตามใยแก้วนำแสงในระหว่างการคลาย และระบบควบคุมความตึงแบบวงปิดอัตโนมัติเต็มรูปแบบจะดำเนินการควบคุมความตึงในการคลายและทำการคลายความตึงคงที่ ผ้ากันเปื้อนเครื่องมือตัดที่มีความแม่นยำสูงจะทำการผ่าและพันไขว้เพลาบนและล่าง เพลาลื่นจะทำการพัน ลูกกลิ้งติดตามจะทำการตรวจจับการเคลื่อนที่ของตำแหน่ง ป้อนเส้นผ่านศูนย์กลางของม้วนพันกลับ และควบคุมและปรับความเร็วเชิงเส้นของการพันและความตึงของการพันโดยอัตโนมัติ และความตึงของแต่ละแถบจะได้รับการควบคุมอย่างอิสระเพื่อให้คงที่

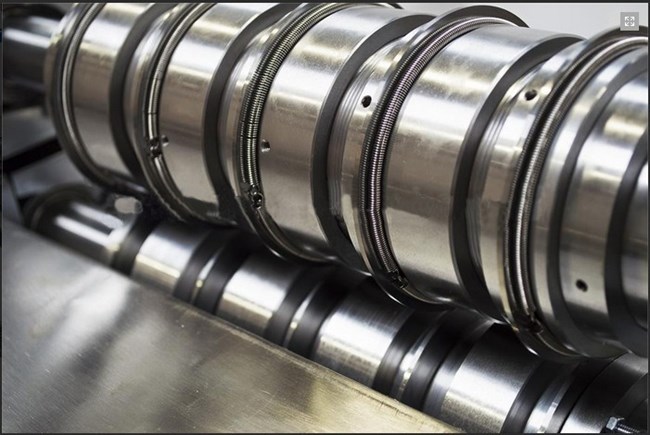

● ผ้ากันเปื้อนเครื่องมือตัด:  ผ้ากันเปื้อนเครื่องมือ 110 แบบใหม่ ใบ  มีด Φ 110 ใบมีดด้านบนและด้านล่างขัดเงาซ้ำหลายครั้ง

● ระบบกำจัดฝุ่น:  เมื่อตัดใบมีดบนแต่ละชิ้นของเครื่องดูดฝุ่นแบบผงแยกกัน ชิ้นส่วนขั้วบวกและขั้วลบจะหมุนขึ้นและลงหลังจากตัดแปรงผมด้วยผงและเครื่องดูดฝุ่น สามารถซิงโครไนซ์เพื่อกำจัดฝุ่นบนแผ่นได้ โดยมีเครื่องดูดฝุ่นอุตสาหกรรมแบบเงียบ

●  เพลาลื่นทำหน้าที่ม้วน คำนวณเส้นผ่านศูนย์กลางม้วนแบบเรียลไทม์ และควบคุมความตึงของเรียวเพื่อให้แน่ใจว่าความตึงสม่ำเสมอและการคลายม้วนสม่ำเสมอของผลิตภัณฑ์แต่ละชิ้น

●  ใช้กระบอกสูบลมเพื่อดันลูกกลิ้งม้วน ใช้งานง่าย

● การรวบรวมเศษวัสดุ:  ลูกกลิ้งดึงวัสดุ แรงดึงวัสดุขอบสองด้านเพียงอย่างเดียว รักษาความตึงของขอบด้านนอกทั้งสองให้สอดคล้องกับจุดบทความ ฟังก์ชันตรวจจับข้อบกพร่องที่ขอบแผ่น พร้อมด้วยถังเก็บขยะที่มีความจุขนาดใหญ่

● ระบบควบคุม:  PLC, มอเตอร์เซอร์โว, ตัวควบคุมความตึง และองค์ประกอบลมเป็นผลิตภัณฑ์นำเข้าที่มีชื่อเสียง

● การทำงานที่เป็นมนุษยธรรม: ปุ่มทั่วไปทั้งหมดจะถูกตั้งค่าไว้ทางด้านขวามือของผู้ปฏิบัติงาน เมื่อผู้ปฏิบัติงานยืนอยู่หน้าเครื่องจักร แถบจะไหลจากซ้ายไปขวา และเครื่องจักรจะถูกควบคุมโดยบุคคลเพียงคนเดียวเท่านั้น



Ⅱ、ไฮไลท์

มีดสามารถซ่อมแซมแม่พิมพ์ได้หลายครั้งหลังจากการม้วนแผ่นแล้ว ไม่มีรอยลูกไม้ ผงหลุด รอยขโมย รอยแตก รอยพับ รอยตำหนิบนพื้นผิว ข้อบกพร่องด้านคุณภาพที่ขรุขระ ฯลฯมีฟังก์ชันแจ้งเตือนเมื่ออุปกรณ์ทำงานผิดปกติ การบำรุงรักษาที่สะดวก

Ⅲ、พารามิเตอร์ทางเทคนิค：

รายการ	พารามิเตอร์หลัก
มาตรการ	ยาว× กว้าง× สูง:2633x2500x2580มม.
น้ำหนัก	3.8 ตัน
พลัง	AC380V 50Hz, 6.1 กิโลวัตต์
แหล่งอากาศ	0.5-0.7MPa ，5L/นาที
ความเร็วในการตัด	0-50ม./นาที ปรับต่อเนื่องได้
ความแม่นยำของความกว้างของการตัด	± 0.05 มม.
ขอบเบี่ยงเบนคล้ายงู	≤± 0.1 มม./ม.
ความสม่ำเสมอของการพัน	± 0.15 มม.
เสี้ยนขอบ	≤ 7 ไมโครเมตร
ช่วงที่ใช้ได้	30มม.-620มม.
การกระทำ	99%
