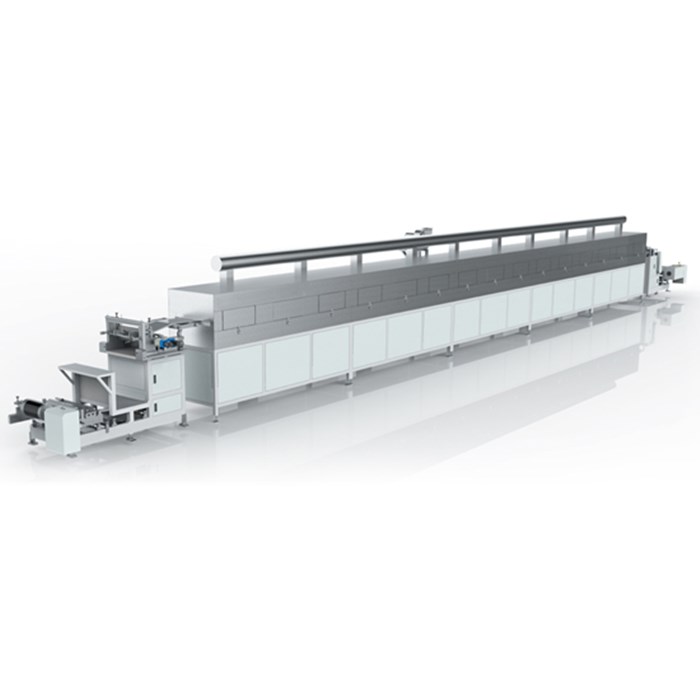

เครื่องเคลือบช่องว่างแร็คสำหรับสายการผลิตแบตเตอรี่

1. กระบวนการ  Fต่ำ

วัสดุฐานของแผ่นขั้วที่ติดตั้งบนอุปกรณ์คลายเกลียวจะเข้าสู่ระบบปรับความตึงอัตโนมัติ และเข้าสู่หัวเคลือบหลังจากปรับความตึงอัตโนมัติ แผ่นขั้วจะถูกเคลือบตามขั้นตอนการตั้งค่าของระบบเคลือบ ขั้วอิเล็กโทรดเปียกที่เคลือบแล้วจะเข้าสู่เตาอบและอบให้แห้งด้วยลมร้อน ระบบปรับความตึงจะปรับความตึงของขั้วขั้วที่แห้งแล้ว และควบคุมความเร็วในการพันให้สอดคล้องกับความเร็วในการเคลือบ ขั้วขั้วจะถูกปรับความตึงโดยอัตโนมัติโดยระบบปรับความตึงเพื่อรักษาตำแหน่งให้คงที่ และถูกพันด้วยอุปกรณ์ม้วน

2. การจัดวางอุปกรณ์

1) กลไกการคลายเกลียว

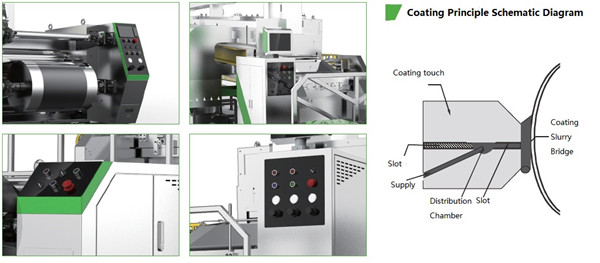

2) กลไกการเคลือบ

3) เตาอบ

4) กลไกการแก้ไขการส่งออก

5) กลไกการระบาย

6) กลไกการม้วน

7) ระบบควบคุมไฟฟ้า

8) ระบบการป้อนอาหารแบบแม่นยำ

3. พารามิเตอร์หลัก

เลขที่.	โครงการ	พารามิเตอร์	หมายเหตุ
1	ความเร็วปกติ  ของ  การเคลือบผิว	≤2 4ม./นาที	ความเร็วการเคลือบปกติจะสัมพันธ์กับระบบวัสดุ ความหนาของการเคลือบ และปริมาณของแข็ง
2	การ  เคลือบ  ความเร็วAความแม่นยำ  E rror	≤0.1ม./นาที
3	ความกว้างของการเคลือบ	≤650มม.
4	ความยาวเคลือบ  ( ชิ้น  เดียว)	≤2500มม.
5	เครื่องเคลือบ  ความเร็ว	40ม./นาที
6	ความ ยาว รวม  ของ  คอเตอร์	≤43ม.	มีความสัมพันธ์ที่ดีกับการกำหนดค่า
7	อุปกรณ์  A ir  ความดัน	0.6 ～0.8 เมกะปาสคาล	แห้งและปราศจากสิ่งเจือปน
8	การเคลือบ  ด้านเดียว  แห้งความหนา  E rror	ลิเธียม(NiCoMn)O2 , ลิเธียมไอออน โคบอลต์ ±2μ (แมงกานีส± 2 ไมโครกรัม)	ไม่รวมขอบ หัว และหาง  8 มม.
9	เคลือบ  สอง  ด้านแห้งความ  หนาE rror	ลิเธียม(NiCoMn)O2 , ลิเธียมไอออน คาร์บอนแบล็ค±3.0μm (แมงกานีส± 3 ไมโครกรัม)
10	ด้านข้าง  เดี่ยว  Wแปด  E rror ใน  S single  C hip	±1.5%	วิธีการวัด (รูปที่  B )
11	ความ  ยาวเคลือบขั้นต่ำ	20 มม.
12	ขนาดความยาวขั้น  ต่ำ  ของ  เสาเดี่ยว	50มม.	( เคลือบ หนึ่งชั้นพร้อมช่องว่าง)
13	ขนาดความยาวขั้น  ต่ำ  ของ  เสาเดี่ยว  และเสาคู่	100 มม.	(เคลือบ 2 ชั้น พร้อมช่องว่าง)
14	ความหนาด้าน  เดียว  ความผิด  พลาดของ  อิเล็กโทรด  หัวและ  ท้าย	-10ไมโครเมตร~ +5ไมโครเมตร
15	ช่วงเวลา  การเคลือบ  ผิวช่องว่างต่ำ  สุด	10 มม.	เมื่อความเร็วในการเคลือบเพิ่มขึ้น ยิ่งความเร็วสูงขึ้น ช่องว่างขั้นต่ำก็จะยิ่งมากขึ้น
16	ข้อผิดพลาด  ความ แม่นยำ ของ  ความยาวเคลือบ	±1.0 มม.	ภายใน 3000 มม.
17	ความผิด พลาด  ของ การทับ ซ้อน ของ  การเคลือบด้านหน้าและ  ด้าน  หลัง	±0.5 มม.
18	ความผิด พลาด  ของการทับซ้อนของ  ขอบ  เคลือบด้านหน้าและ  ด้านหลัง	±0.5 มม.
19	Edge  U niformity  Error of  W inding	± 1 มม. (เริ่มคำนวณหลังจาก 5 รอบ)	ม้วน Φ 500 มม.
