5 วันระบบสปัตเตอร์ PVD Magnetron สำหรับการสะสมฟิล์มบาง เหมาะสำหรับห้องปฏิบัติการวิจัย การสร้างต้นแบบเซมิคอนดักเตอร์ และการเคลือบออปติก
รุ่น: TMAX -SD-JS02-ระบบสปัตเตอร์สำหรับห้องปฏิบัติการวิจัย การสร้างต้นแบบเซมิคอนดักเตอร์ และการเคลือบออปติก
ภาพรวมผลิตภัณฑ์

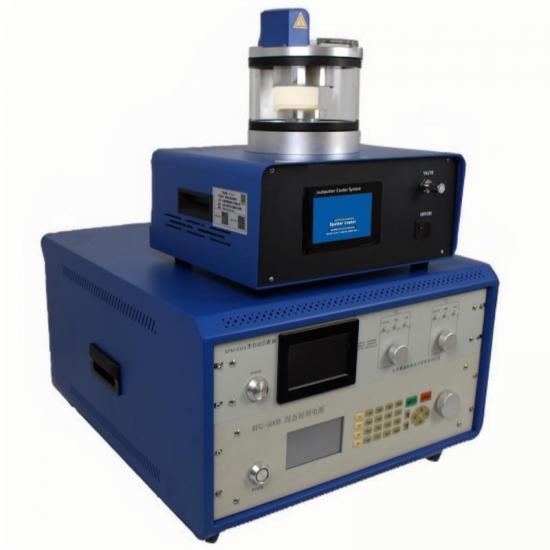

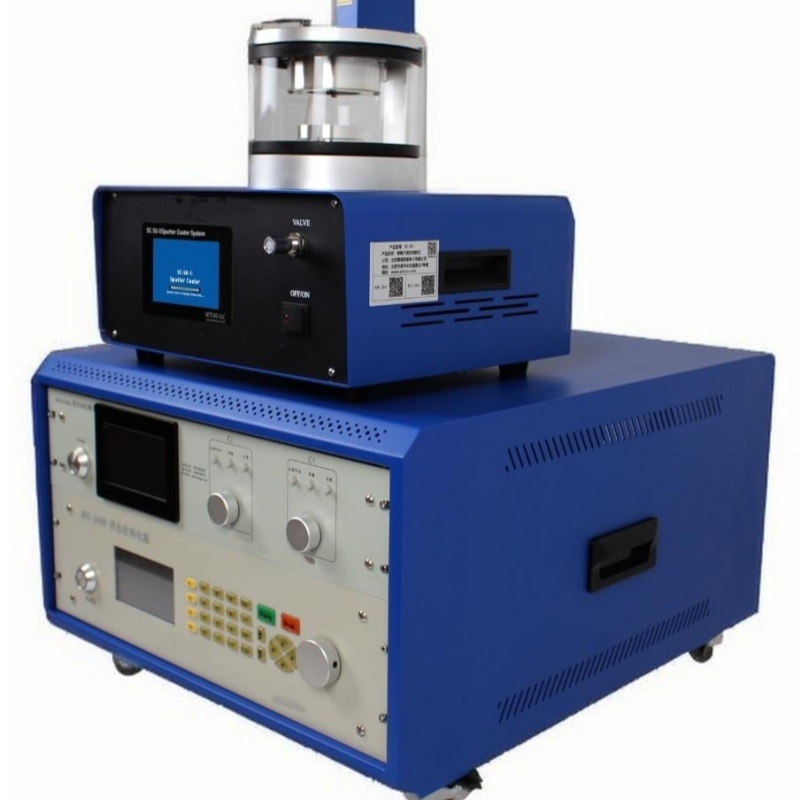

ระบบ สปัตเตอร์พลาสม่า แมกนีตรอน (โหมดl: TMAX -SD-JS02) เป็นเครื่องมือขนาดกะทัดรัดใช้งานง่าย ออกแบบมาเพื่อการสะสมฟิล์มบางคุณภาพสูง ด้วย ห้องควอตซ์ (150 × 120 มม.) และ อัตราการสปัตเตอริงสูงสุด 8 นาโนเมตรต่อนาทีจึงเหมาะอย่างยิ่งสำหรับการวิจัยและการผลิตขนาดเล็กที่ต้องการการเคลือบที่แม่นยำและสม่ำเสมอ ระบบนี้สามารถใช้งานร่วมกับ ก๊าซเฉื่อย (Ar, N₂) และ โลหะเป้าหมายอเนกประสงค์ (Au, Ag, Pt ฯลฯ) ได้อย่างลงตัว จึงผสานประสิทธิภาพเข้ากับคุณสมบัติการทำงานขั้นสูง
พารามิเตอร์ | ข้อมูลจำเพาะ |
ขนาดห้องควอตซ์ | 150 × 120 มม. |
ขนาดเวทีตัวอย่าง | 70 มม. (เส้นผ่านศูนย์กลาง) |
พื้นที่สปัตเตอร์ | 50 มม. (เส้นผ่านศูนย์กลาง) |
ระดับสุญญากาศสูงสุด | 5 ปา |
ก๊าซกระบวนการ | อาร์กอน ไนโตรเจน (อัตราการไหลปรับได้) |
อัตราการสปัตเตอร์สูงสุด | 8 นาโนเมตร/นาที |
การใช้พลังงาน | 200 วัตต์ |
ขนาด (กว้าง×ลึก×สูง) | 360 × 310 × 150 มม. |
อุณหภูมิในการทำงาน | 0–40°C |
ความชื้นสัมพัทธ์ | < 85% |
การติดตั้ง | การวางเดสก์ท็อปแนวนอน |
1. การควบคุมและการตรวจสอบที่ใช้งานง่าย
จอสัมผัสสีขนาด 4.3 นิ้วพร้อมอินเทอร์เฟซกราฟิกสำหรับแสดง กระแสสปัตเตอร์ แรงดันไฟฟ้า และระดับสุญญากาศแบบเรียลไท ม์
2. ตัวเลือกก๊าซและเป้าหมายที่ยืดหยุ่น
อัตราการไหลของก๊าซเฉื่อยที่ปรับได้ (Ar/N₂) และรองรับ เป้าโลหะที่มีเส้นผ่านศูนย์กลาง 50 มม. (ความหนา 1–2 มม.)ช่วยให้เปลี่ยนวัสดุได้รวดเร็วและทำซ้ำกระบวนการได้
3. การออกแบบแบบโมดูลาร์และเน้นผู้ใช้
· ห้องควอตซ์แบบแยกส่วน เพื่อการบำรุงรักษาที่ง่ายดาย
· แท่นตัวอย่างปรับความสูงได้ (±20 มม.) พร้อมการจัดตำแหน่งแบบหมุน
· การระบายอากาศอัตโนมัติหลังการสปัตเตอร์ ช่วยให้การจัดการตัวอย่างง่ายขึ้น
4. กะทัดรัดและเชื่อถือได้
· ประหยัดพื้นที่ด้วย การป้องกันซอฟต์แวร์หลายชั้น เพื่อความทนทานที่ยาวนานขึ้น
5. คุณภาพฟิล์มที่สม่ำเสมอ
· สารเคลือบหนาแน่นและเป็นเนื้อเดียวกัน เข้ากันได้กับ โลหะมีตระกูลและโลหะทรานซิชัน (Au, Ag, Pt เป็นต้น )
· ห้องปฏิบัติการวิจัย : การศึกษาฟิล์มบาง วิศวกรรมพื้นผิว และวิทยาศาสตร์วัสดุ
· การสร้างต้นแบบเซมิคอนดักเตอร์ : การสะสมชั้นนำไฟฟ้า/โลหะ
· อุปกรณ์ออปติกและอิเล็กทรอนิกส์ : การเคลือบฟังก์ชันสำหรับเซ็นเซอร์หรือส่วนประกอบจอแสดงผล
หมายเหตุ : ปรับให้เหมาะสมสำหรับวัสดุพิมพ์ขนาดเล็ก (≤50 มม.) และความต้องการปริมาณงานต่ำถึงปานกลาง
