ขนาดป้อนของเครื่องบดขากรรไกรในห้องปฏิบัติการหลักที่เข้าถึง 125 มม. ถึง 1,200 มม.
ภาพรวมผลิตภัณฑ์
เครื่องบดกรามในห้องปฏิบัติการ (หรือที่เรียกว่าเครื่องบดกราม) ส่วนใหญ่ใช้สำหรับบดแร่และวัสดุชิ้นใหญ่ที่มีขนาดอนุภาคปานกลาง สามารถบดวัสดุที่มีกำลังอัดไม่เกิน 320 เมกะปาสคาล เครื่อง บดกรามรุ่น TMAX- PE มีคุณสมบัติครบถ้วน ขนาดอนุภาคป้อนเข้าเครื่องบดตั้งแต่ 125 มม. ถึง 1200 มม. เครื่องบดกรามรุ่นนี้เป็นเครื่องบดหลักสำหรับบดผง อุปกรณ์นี้ส่วนใหญ่ใช้สำหรับบดแร่ต่างๆ เช่น หินปูน แคลเซียมคาร์ไบด์ ตะกรันแคลเซียมคาร์ไบด์ หินดินดาน หินบะซอลต์ หินกรวดแม่น้ำ และหินบลูสโตน เครื่องบดกรามมีประสิทธิภาพดีเยี่ยมในโรงงานปูนซีเมนต์ โรงงานทรายและกรวด โรงงานหิน โรงกำจัดซัลเฟอร์ไดออกไซด์ของโรงไฟฟ้าพลังความร้อน โรงงานแคลเซียมคาร์ไบด์ และใช้งานกันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น เหมืองแร่ โลหะวิทยา อุตสาหกรรมเคมี วัสดุก่อสร้าง การอนุรักษ์น้ำ การขนส่ง และอื่นๆ
หลักการทำงาน
โครงสร้างหลักของเครื่องบดกรามในห้องปฏิบัติการประกอบด้วยโครง, เพลาลูกเบี้ยว, รอกขนาดใหญ่, มู่เล่, แผ่นป้องกันด้านข้าง, แผ่นข้อศอก, เบาะหลังแผ่นข้อศอก, สกรูปรับ, สปริงรีเซ็ต, แผ่นขากรรไกรคงที่ และแผ่นขากรรไกรเคลื่อนที่ เป็นต้น ในบรรดาโครงสร้างเหล่านี้ แผ่นขากรรไกรยังทำหน้าที่เป็นตัวประกันอีกด้วย เครื่องบดกรามรุ่นนี้ทำงานแบบลูกสูบอัด มอเตอร์ขับเคลื่อนสายพานและรอก และกรามเคลื่อนที่จะเคลื่อนที่ขึ้นลงผ่านเพลาลูกเบี้ยว เมื่อกรามเคลื่อนที่ขึ้น มุมระหว่างแผ่นข้อศอกและกรามเคลื่อนที่จะมีขนาดใหญ่ขึ้น จึงดันแผ่นขากรรไกรเคลื่อนที่เข้าหาแผ่นขากรรไกรคงที่ ในขณะเดียวกัน วัสดุจะถูกบดผ่านกระบวนการบดหลายขั้นตอน เช่น การบีบ การขัด และการบด เมื่อกรามเคลื่อนที่ลง มุมระหว่างแผ่นข้อศอกและกรามเคลื่อนที่จะมีขนาดเล็กลง และแผ่นขากรรไกรเคลื่อนที่จะออกจากแผ่นขากรรไกรคงที่ภายใต้แรงดึงและสปริง ในเวลานี้ วัสดุที่ถูกบดแล้วจะถูกปล่อยออกจากช่องเปิดด้านล่างของห้องบด ในขณะที่มอเตอร์หมุนอย่างต่อเนื่อง แผ่นขากรรไกรที่เคลื่อนไหวของเครื่องบดจะทำการบดและระบายเป็นระยะๆ เพื่อให้บรรลุการผลิตแบบเป็นชุด
คุณสมบัติผลิตภัณฑ์
1. อัตราการบดประมาณ 15 และขนาดอนุภาคสม่ำเสมอ
2. อุปกรณ์ปรับพอร์ตระบายน้ำชนิดแผ่นมีช่วงการปรับกว้างและเชื่อถือได้ในการทำงาน
3. ประสิทธิภาพการผลิตสูง การใช้พลังงานต่ำ เมื่อเทียบกับเครื่องบดกรามละเอียดทั่วไป ความสามารถในการประมวลผลของเครื่องบดกรามละเอียดแบบเดียวกันเพิ่มขึ้น 20-35% และลดการใช้พลังงานลง 15-20%
4. ห้องบดมีความลึกและไม่มีโซนตาย ซึ่งช่วยเพิ่มความสามารถในการป้อนและผลผลิต
5. แผ่นขากรรไกรที่มีพื้นผิวโค้งสองชั้นมีการสึกหรอน้อยลง และภายใต้เงื่อนไขกระบวนการเดียวกัน อายุการใช้งานของแผ่นขากรรไกรสามารถขยายได้ 3-4 เท่าหรือมากกว่า โดยเฉพาะอย่างยิ่งสำหรับวัสดุที่มีฤทธิ์กัดกร่อนสูง
6. ระบบหล่อลื่นมีความปลอดภัยและเชื่อถือได้ ชิ้นส่วนต่างๆ เปลี่ยนได้ง่าย และภาระงานบำรุงรักษาน้อย
พารามิเตอร์ผลิตภัณฑ์
พารามิเตอร์ของเครื่องบดขากรรไกรในห้องปฏิบัติการ |
หมายเลขรุ่น | ความจุ (กก./ชม.) | ขนาดทางเข้าวัสดุ (มม.) | ขนาดการป้อน (มม.) | ความละเอียดของเอาต์พุต (มม.) | ความเร็วแกนหมุน (รอบต่อนาที) | กำลังไฟฟ้า (กิโลวัตต์) | แหล่งจ่ายไฟ(โวลต์) | น้ำหนัก (กก.) |
TMAX-XPC 100*60 | 230-400 | 100×60 | 50 | 6-10 | 650 | 1.5 | 3 เฟส 380 | 100 |
TMAX-XPC 100*100 | 200-1800 | 100×100 | 80 | 3-25 | 600 | 2.2 | 210 |
TMAX-XPC 125*100 | 200-1800 | 125×100 | 80 | 5-25 | 500 | 3 | 235 |
TMAX-XPC 100*150 | 200-1800 | 100×150 | 90 | 6-38 | 500 | 2.2 | 240 |
TMAX-XPC 150*125 | 400-3000 | 150×125 | 100 | 6-38 | 500 | 3 | 250 |
TMAX- PE150*250 | 700-5000 | 150×250 | 120 | 10-40 | 350 | 5.5 | 500 |
TMAX- PEF60*100 | 45-550 | 60×100 | 50 | 0.1-15 | 600 | 1.5 | 145 |
TMAX- PEF100*100 | 65-850 | 100×100 | 80 | 1-25 | 6 5 0 | 2.2 | 200 |
TMAX- PEF100*125 | 300-2000 | 100×125 | 100 | 2-35 | 375 | 3 | 220 |
TMAX- PEF150*125 | 500-3000 | 150×125 | 120 | 4-45 | 375 | 3 | 245 |

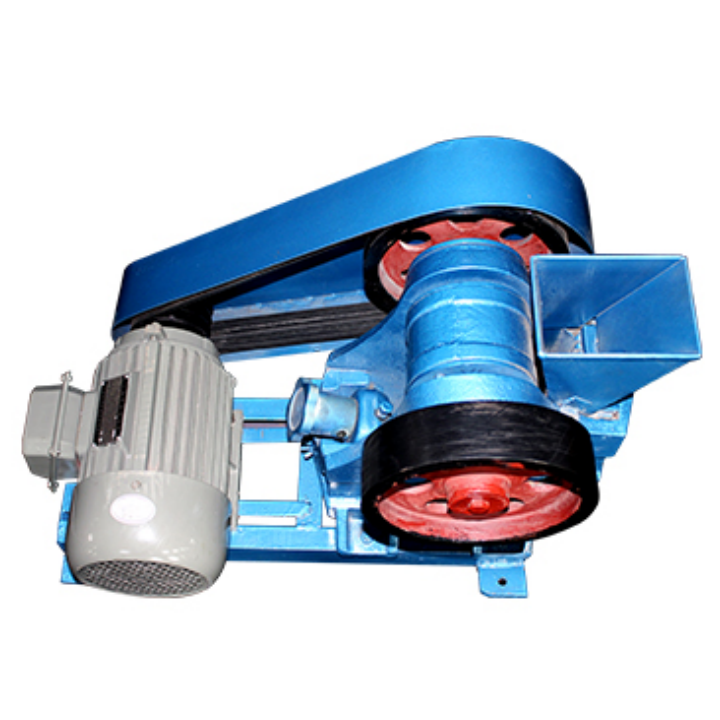

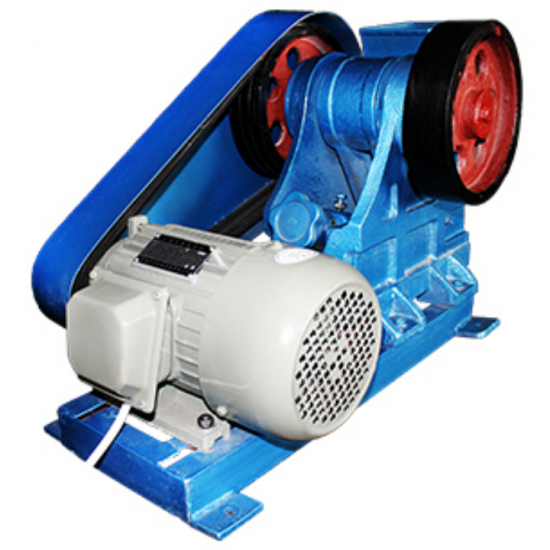

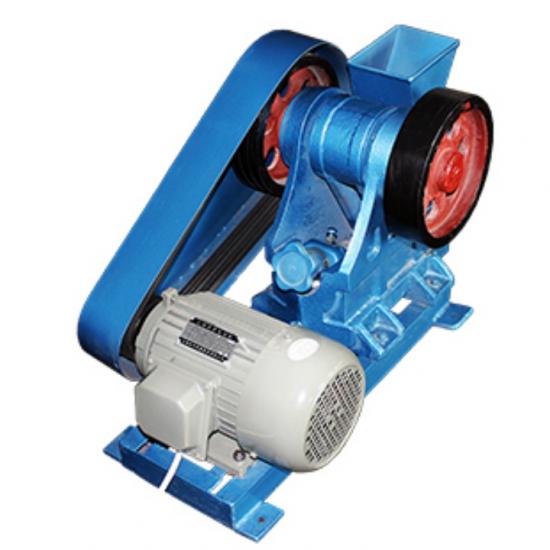

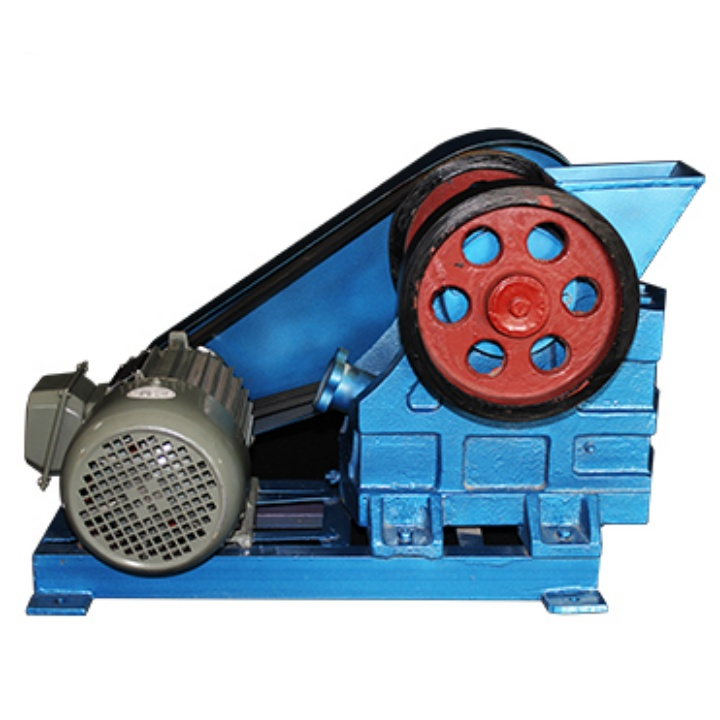

ภาพผลิตภัณฑ์P
1 บรรจุภัณฑ์ส่งออกมาตรฐาน: การป้องกันการชนภายใน บรรจุภัณฑ์กล่องไม้สำหรับส่งออกภายนอก
2. จัดส่งโดยด่วน ทางอากาศ ทางทะเล ตามความต้องการของลูกค้าเพื่อค้นหาวิธีที่เหมาะสมที่สุด
3. รับผิดชอบความเสียหายในระหว่างกระบวนการจัดส่ง จะเปลี่ยนชิ้นส่วนที่เสียหายให้คุณฟรี
