เครื่องซ้อนแผ่นเคลือบแบบกึ่งอัตโนมัติสำหรับการผลิตแบตเตอรี่ลิเธียมไอออน

คุณสมบัติ

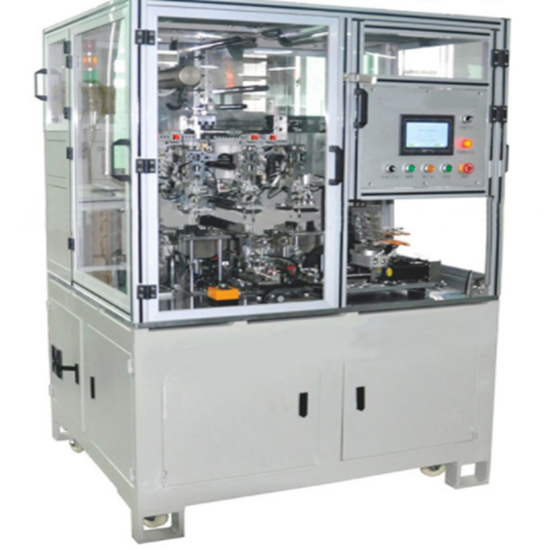

 TMAX-DP-150 คือ เครื่องเรียงซ้อนแบบกึ่งอัตโนมัติความแม่นยำสูงมาพร้อมคุณสมบัติขั้นสูงมากมาย ช่วยให้การเรียงซ้อนอิเล็กโทรดมีเสถียรภาพ ทำซ้ำได้ และแม่นยำ เครื่องนี้ใช้แผ่นเคลือบรูปตัว "Z"

คุณสมบัติขั้นสูง:

ระบบควบคุมแบบสัมผัส PLC 1 เครื่องพร้อมการตั้งค่าเงื่อนไขที่ง่ายดาย

การซ้อนแฟชั่น "Z" ต่อเนื่อง 2 แบบพร้อมตัวคั่น

3 การรับและซ้อนอิเล็กโทรดอัตโนมัติผ่านเครื่องดูดสูญญากาศ

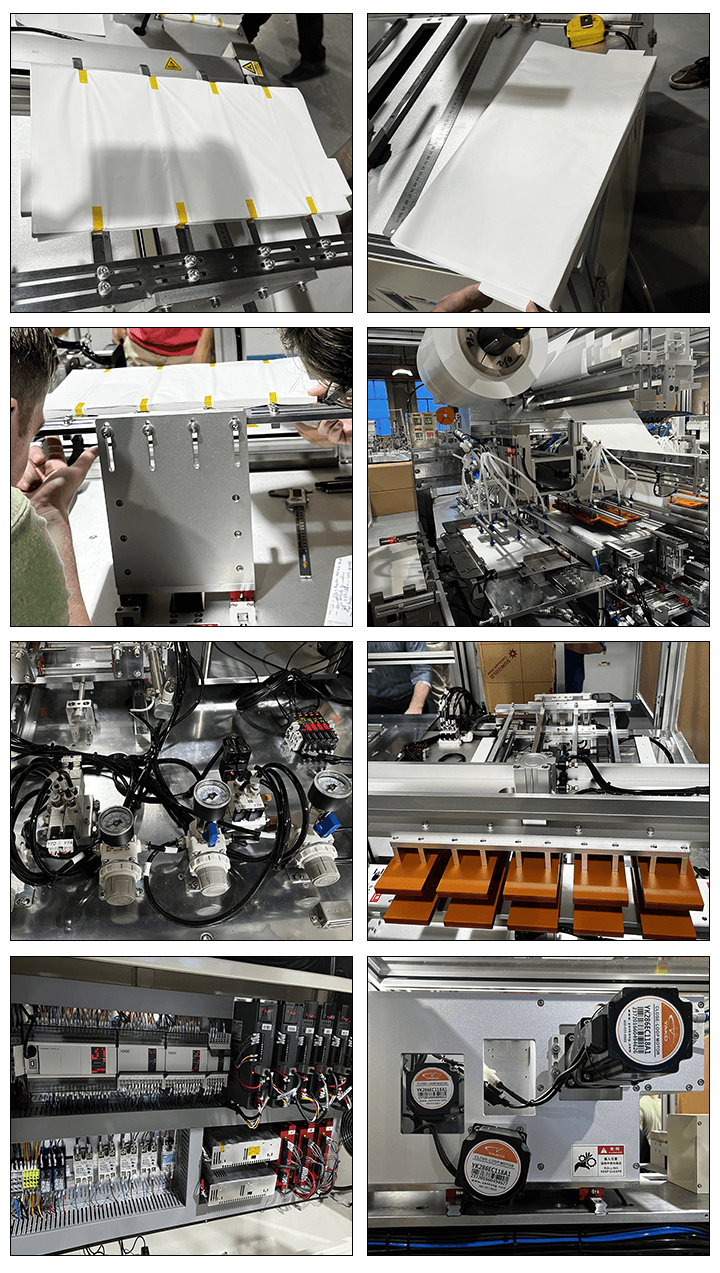

4 ผ่านแมนิพิวเลเตอร์สี่ตัวเพื่อถอดอิเล็กโทรดออกจากกล่องวัสดุ วางแท่นพาราที่สอง หลังจากการปรับเทียบแล้ว ให้วางบนแท่นเคลือบ เคลือบด้วยอุปกรณ์ยึดอัตโนมัติบนเวที

โรเตอร์คลายฟิล์ม 5 ตัวสำหรับการป้อนฟิล์มแยก

6 การควบคุมแรงตึงอัตโนมัติสำหรับการส่งมอบฟิล์มแยก

ข้อมูลจำเพาะ

แบบอย่าง	เครื่องซ้อนกึ่งอัตโนมัติ   TMAX-DP-150
ขนาดแบตเตอรี่ที่เหมาะสม	ความหนา H (มม.)	5-20
	ความกว้าง (มม.)	30-90
	ความยาว L (มม.)	80-150
	ความยาวแท็บ Q (มม.)	Q≤20
	ความกว้างของแท็บ (มม.)	≤20
พารามิเตอร์เทคโนโลยี	ความเร็วในการซ้อน	1.3-1.5 วินาที/ชิ้น
	ความแม่นยำในการลงทะเบียน	±0.5 มม.
	ปริมาณการซ้อน	สามารถตั้งค่าได้
	เปอร์เซ็นต์การผ่าน	≥98%
	พลัง	4 กิโลวัตต์
	น้ำหนัก	800 กก.
	ขนาด (กว้าง*ยาว*สูง)	1250*1200*1850มม.
ขนาดวัสดุ	อิเล็กโทรด	ความยาว : 80-150มม. ความกว้าง : 30-90มม. ความหนา : 0.07-0.25มม.
	แท็บ	ความยาว : ≤20มม. ความกว้าง : 8-20มม.
	ตัวคั่น	ความยาว : เป็นม้วน ความกว้าง : 90-150มม. ความหนา : 0.02-0.04มม. เส้นผ่านศูนย์กลางภายใน : φ76.2มม. เส้นผ่านศูนย์กลางสูงสุด: φ300
