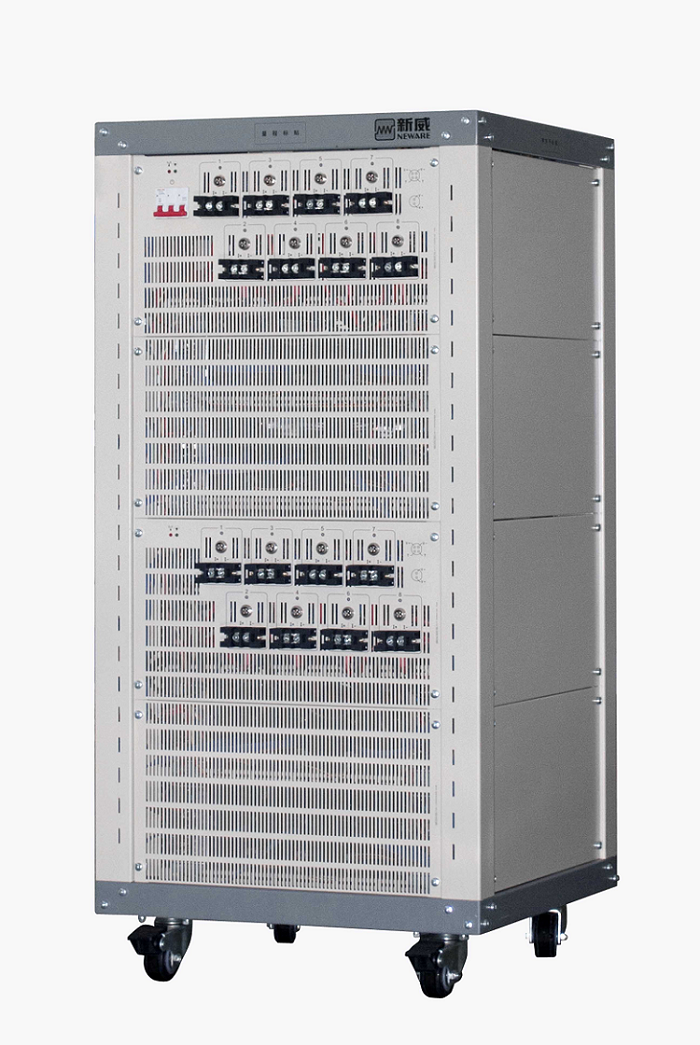

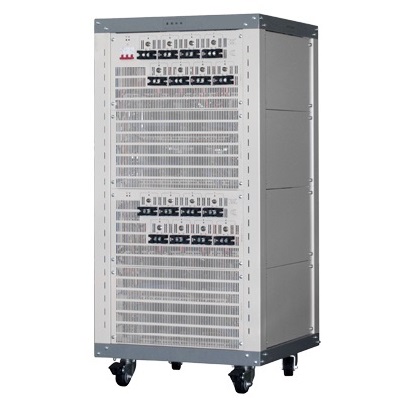

เครื่องชาร์จและปล่อยประจุเซลล์ปริซึม Neware 5V 100A 2/4/8/16 ช่อง
การแนะนำ:
*การจำลองพลังงานแบตเตอรี่ การทดสอบอัตรา C
*การทดสอบวงจรชีวิต
*การทดสอบกำลัง, การทดสอบความจุ, การทดสอบความหนาแน่นของพลังงาน
*การกระจายพลังงานแบตเตอรี่แบบเสมือน: การปรับเส้นโค้งการชาร์จ/การคายประจุ การทดสอบความสม่ำเสมอของแบตเตอรี่ และการประเมิน
*การทดสอบการชาร์จ/ปล่อยประจุที่อัตราสูง
*แบตเตอรี่พลังงาน โมดูลทดสอบแบตเตอรี่กักเก็บพลังงานแบบอนุกรม: แรงดันไฟฟ้าเซลล์เดียว การตรวจสอบอุณหภูมิเซลล์เดียว (อุปกรณ์แรงดันสูง)
คุณสมบัติ (คุณสมบัติบางอย่างจำเป็นต้องมีการปรับแต่ง):
*แพลตฟอร์มทดสอบการชาร์จ/การคายประจุประสิทธิภาพสูงที่พัฒนาขึ้นสำหรับโมดูลแบตเตอรี่กำลังสูง (หรือแพ็คเกจ)
*การนำการออกแบบโมดูลความถี่สูงแบบสองระดับ AC/DC 、DC/DC มาใช้ร่วมกับชิปแปลงอนาล็อกเป็นดิจิทัล 24 บิตหลายช่องประสิทธิภาพสูง (ADC) เพื่อให้ได้ความแม่นยำในการเสถียรที่สูงขึ้น
*ระบบความหนาแน่นพลังงานระดับสูงพร้อมการบูรณาการหลายช่องสัญญาณและสามารถกู้คืนพลังงานได้
การทำงานของ HMI การสอบเทียบอัจฉริยะ
*การปรับตัวหลายแบบสำหรับ BMS รองรับพอร์ตชาร์จและปล่อยประจุแบบเดียวกัน/ต่างกัน โซลูชันรีเลย์/MOSBMS การขยายการสื่อสาร CAN และ RS485 อิสระ และการกำหนดค่า DBC
*มีการควบคุมระยะไกลสำหรับคอมพิวเตอร์โฮสต์ผ่านอีเทอร์เน็ต ช่องขนาน พัลส์ และการจำลองการขับขี่
*การออกแบบอินเทอร์เฟซการรวมมนุษย์กับคอมพิวเตอร์ ระบบที่ย่อขนาดเพื่อการใช้งานที่เข้าใจง่าย มีการตั้งค่าที่กำหนดเองได้ มีการแจ้งเตือนอัตโนมัติสำหรับการสอบเทียบภาคเรียน
โครงการI ndex | พารามิเตอร์I ndex |
ฉันใส่ไฟAC | แรงดันไฟฟ้ากระแสสลับ380 โวลต์± 10% / 50 เฮิรตซ์ |
อิมพีแดนซ์อินพุต | ≥ 100K Ω |
กำลังไฟฟ้าเข้า | 14177 ตะวันตก |
ปณิธาน | AD : 1 6 บิต; DA : 1 6 บิต |
คุณสมบัติของช่อง | แหล่งจ่ายกระแสคงที่และแหล่งจ่ายแรงดันคงที่พร้อมคู่อิสระของโครงสร้างวงปิด |
โหมดควบคุมช่องสัญญาณ | การควบคุมอิสระ |
แรงดันไฟฟ้า | ช่วงแรงดันไฟฟ้า แต่ละช่อง | 0.025มิลลิโวลต์~5โวลต์ |
ลล | แรงดันคายประจุต่ำสุด | 2โวลต์ |
| ความแม่นยำ | ± 0.1% ของ FS |
| เสถียรภาพ | ± 0. 1 % ของ FS |
ปัจจุบัน | ช่วงกระแสของแต่ละ ช่อง | ช่วง: 0.5A~ 100A |
| กระแสไฟตัด | 0.2เอ |
| ความแม่นยำ | ± 0.1% ของ FS |
| เสถียรภาพ | ± 0.1% ของ FS |
พลัง | กำลังขับสูงสุดของแต่ละช่อง | 500 วัตต์ |
| เสถียรภาพ | 0. 2 % ของ FS |
เวลา | เวลาที่เพิ่มขึ้นในปัจจุบัน | เวลาการเพิ่มขึ้นของฮาร์ดแวร์ปัจจุบันอยู่ที่20ms ( 10 %-90%) |
| ช่วงเวลาขั้นตอน | 1 วินาที≤ ช่วงเวลาขั้นตอนเดียว≤ 365*24 ชม. ， แบบฟอร์มเวลาสนับสนุน: 00：00：00 : 00 (ชม. 、นาที、วินาที、ม. วินาที) |
การบันทึกข้อมูล | สภาพบันทึก | เวลาบันทึกขั้นต่ำ: 100ms |
| | แรงดันไฟฟ้าบันทึกขั้นต่ำ: 10mV |
| | กระแสไฟบันทึกขั้นต่ำ: 200mA |
| ความถี่ในการบันทึก | 10เฮิรตซ์ |
ค่าใช้จ่าย | โหมดการชาร์จ | การชาร์จกระแสคงที่、การชาร์จแรงดันคงที่、การชาร์จพลังงานคงที่、การชาร์จกระแสคงที่และแรงดันคงที่ |
| สิ้นสุดเงื่อนไขi บน | แรงดันไฟฟ้ากระแสไฟฟ้าเวลาสัมพัทธ์ความจุ แรงดันไฟฟ้าสัมพัทธ์ |
การปลดประจำการ | โหมดการระบายประจุ | การคายประจุกระแสคงที่、การคายประจุพลังงานP คงที่、การคายประจุความต้านทานคงที่ |
| เงื่อนไขสิ้นสุด | กระแสไฟฟ้าแรงดันไฟฟ้าเวลาสัมพัทธ์ความจุ แรงดันไฟฟ้าสัมพัทธ์ |
วงจร | ช่วงการวัดแบบลูป | 1~65535 ครั้ง |
| จำนวนก้าวสูงสุดต่อรอบ | 254 |
| ลูปซ้อนกัน | ฟังก์ชันลูปซ้อนกันรองรับสูงสุด 3 ชั้น |
แบบจำลองพัลส์ | ค่าใช้จ่าย | กระแสคงที่、กำลังคงที่ |
| การปลดประจำการ | กระแสคงที่、กำลังคงที่ |
| ความกว้างพัลส์ขั้นต่ำ | 200 มิลลิวินาที |
| หมายเลขชีพจร | รองรับพัลส์เดี่ยว 32 พัลส์ที่แตกต่างกัน |
| ชาร์จเพื่อปล่อยประจุ | ขั้นตอนพัลส์เดียวสามารถรองรับการเปลี่ยนแปลงการชาร์จและการปล่อยประจุอย่างต่อเนื่อง |
| เงื่อนไขการหยุด | แรงดันไฟฟ้า、เวลาสัมพันธ์ |
การทดสอบ DCIR | รองรับจุดเชื่อมต่อแบบกำหนดเองและนับ DCR |
ช่องคู่ขนาน | รองรับช่องสัญญาณขนาน( สูงสุด 4 ช่อง ) ภายใต้ช่องสัญญาณขนานโดยไม่มีฟังก์ชัน พัลส์ |
ฟังก์ชั่นการป้องกัน | การป้องกันซอฟต์แวร์ | l การป้องกันข้อมูลเมื่อปิดเครื่อง |
| | l ฟังก์ชันการทดสอบแบบออฟไลน์ |
| | l การตั้งค่า เงื่อนไขการป้องกัน พารามิเตอร์การตั้งค่า: แรงดันไฟต่ำL imit แรงดันไฟสูงL imit กระแสไฟต่ำL imit กระแสไฟสูงL imit เวลาในการหน่วงเวลา |
| การป้องกันฮาร์ดแวร์ | รุ่นป้องกันการย้อนกลับเพิ่มเติม |
เอาท์พุตข้อมูล | เอ็กซ์เซล、TXT |
อินเทอร์เฟซการสื่อสาร | พอร์ตอีเธอร์เน็ต |
จำนวนช่องต่อหน่วย | 16 |
ขนาด(กว้าง*ลึก*สูง) | 600*600*1780(มม.) |
