การประยุกต์ใช้ผลิตภัณฑ์

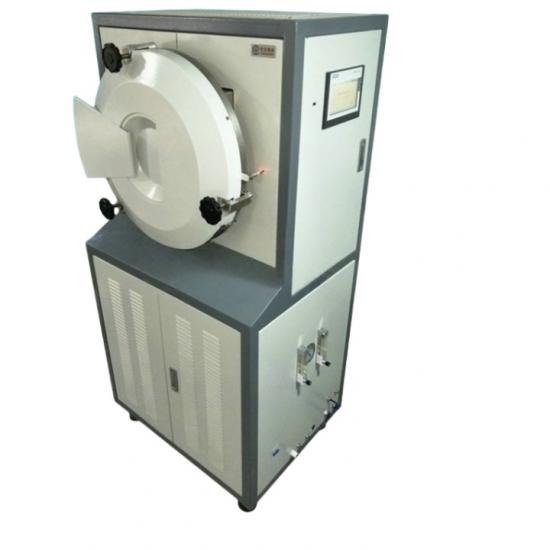

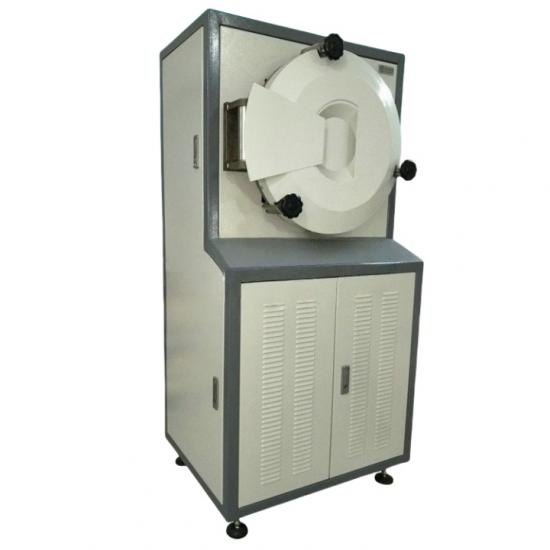

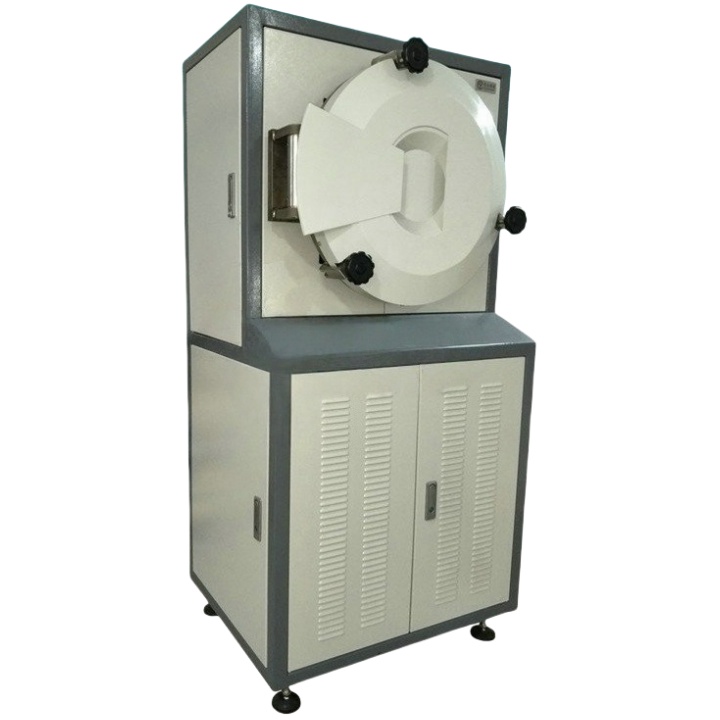

เตาทดลองไมโครเวฟรุ่น CY-AT1600C-L เป็นเตาเผาอุณหภูมิสูงที่ประกอบด้วยระบบทำความร้อนด้วยไมโครเวฟ ปั๊มสุญญากาศ และบรรยากาศ สภาพแวดล้อมการทดลองประกอบด้วยระบบสุญญากาศอย่างรวดเร็ว บรรยากาศที่ควบคุมได้ และอุณหภูมิสูง

สามารถนำไปประยุกต์ใช้กับกระบวนการเผาผนึกเซรามิกส์ เช่น เซรามิกออกไซด์ โลหะผสมแข็ง วัสดุแม่เหล็ก เซรามิกซิลิกอนไนไตรด์ เซรามิกอิเล็กทรอนิกส์ เซรามิกฟังก์ชัน เซรามิกชีวภาพ เซรามิกสำหรับใช้ในชีวิตประจำวันและเซรามิกสำหรับงานศิลปะ ฯลฯ นอกจากนี้ยังสามารถนำไปประยุกต์ใช้กับปฏิกิริยาที่อุณหภูมิสูงในบรรยากาศที่ต้องป้องกัน เช่น ปฏิกิริยารีดักชัน ปฏิกิริยาไนไตรด์ เป็นต้น

คุณสมบัติผลิตภัณฑ์

● การออกแบบแบบบูรณาการ อุปกรณ์ที่บูรณาการกับอุปกรณ์รองรับบรรยากาศสูญญากาศ ปลอดภัยและสะดวกสบาย

● ระบบควบคุมแบรนด์ระดับสากล ตู้ควบคุมแยกกันน้ำ

● ระบบไมโครเวฟระดับอุตสาหกรรม การทำงานที่เสถียรและอายุการใช้งานยาวนาน

● โครงสร้างไฟเบอร์ฉนวนกันความร้อนแบบขึ้นรูปสูญญากาศ น้ำหนักเบา ประหยัดพลังงาน และมีประสิทธิภาพสูง

● การใช้งานหน้าจอสัมผัสขนาดใหญ่ 7 นิ้วนั้นง่ายดายและสะดวกสบาย

● การให้ความร้อนแบบไม่ต้องสัมผัส ไม่ก่อให้เกิดมลภาวะต่อวัสดุ

● ตัวเตาและแมกนีตรอนทั้งหมดระบายความร้อนด้วยน้ำ ช่วยให้แมกนีตรอนมีอายุการใช้งานยาวนาน

● มีการตั้งค่าเส้นโค้งกระบวนการไว้ล่วงหน้าสี่เส้น ซึ่งสามารถปรับให้เข้ากับเงื่อนไขกระบวนการผลิตภัณฑ์ที่แตกต่างกัน และสามารถบันทึกและเรียกค้นได้ตลอดเวลา

ความปลอดภัยของผลิตภัณฑ์

การรั่วไหลของไมโครเวฟ ≤0.01mw/cm² (ต่ำกว่าค่าการรั่วไหลเฉลี่ยของโทรศัพท์มือถือ)

สัญญาณเตือนภัย: ประตูเตาเผาปิดไม่สนิท อุปกรณ์ร้อนเกินไป แมกนีตรอนร้อนเกินไป ระบบไมโครเวฟขัดข้อง อัตราการไหลของน้ำต่ำ แรงดันสูง

แบบอย่าง

CY-AT1600C-L

โครงสร้างอุปกรณ์

แบบกล่อง (วางตั้งพื้น)

แรงดันไฟฟ้า

220±10V 50Hz

กำลังไฟที่กำหนด

10 กิโลวัตต์

พลังงานไมโครเวฟ

0.01 ～ 5.6kW ปรับได้ต่อเนื่อง

ความถี่ไมโครเวฟ

2.45 กิกะเฮิรตซ์

อุณหภูมิสูงสุด

1600℃

อุณหภูมิในการทำงาน

≤1550℃

พื้นที่ทำความร้อน

225×210×85มม.(4ลิตร)

ความแม่นยำในการควบคุมอุณหภูมิ

±1℃

จำนวนเส้นทางก๊าซ

2 （สามารถกำหนดค่าได้ตามความต้องการของผู้ใช้）

แรงกดดันสูงสุด

10-100ปาสคาล

บรรยากาศ

การลดก๊าซ ก๊าซเฉื่อย อากาศ

โปรแกรมควบคุม

ควบคุมด้วยตนเอง อุณหภูมิคงที่ อัตโนมัติ พร้อมระบบจัดเก็บและส่งออกข้อมูลการทดลอง กราฟแสดงแบบเรียลไทม์ พร้อมพารามิเตอร์กระบวนการที่ตั้งค่าได้ 40 รายการ และกราฟกระบวนการที่ตั้งไว้ล่วงหน้า 4 กราฟ สามารถเรียกดูผลการทดลองได้ตลอดเวลา

โหมดควบคุม

หน้าจอสัมผัส 7 นิ้ว + PLC

ข้อกำหนดสำหรับน้ำหล่อเย็น

≥2ม³/ชม. อุณหภูมิน้ำ ≤35℃

ไมโครเวฟรั่ว

＜ 0.01มิลลิวัตต์/ตารางเซนติเมตร

เตือน

ประตูเตาไม่ปิดสนิท อุปกรณ์ร้อนเกินไป แมกนีตรอนร้อนเกินไป ระบบไมโครเวฟทำงานผิดปกติ อัตราการไหลของน้ำต่ำเกินไป และแรงดันสูงเกินไป

ขนาดอุปกรณ์

900×800×2000มม.(ยาว × กว้าง × สูง)

การกำหนดค่าอุปกรณ์

1. ตัวเตาเผาระบายความร้อนด้วยน้ำสแตนเลส 304 (1 ชุด), ประตูเตาเผาระบายความร้อนด้วยน้ำสแตนเลส 304 (1 ชุด)

2. ระบบทำความร้อนไมโครเวฟระบายความร้อนด้วยน้ำเกรดอุตสาหกรรม (1 ชุด) ตู้ควบคุมแยกป้องกันการรั่วไหล (1 ชิ้น)

3. โมดูลฉนวน 1800℃ (2 ชุด), เบ้าหลอมดูดซับคลื่นแรง (2 ชิ้น), แผ่นรับน้ำหนักดูดซับคลื่นแรง (2 ชิ้น)

4. PLC ยี่ห้อ Mitsubishi จากญี่ปุ่น (1 ชิ้น), จอทัชสกรีน Siemens ขนาด 7 นิ้ว (1 ชิ้น), เทอร์โมคัปเปิล (1)

5. ชุดประกอบทางเดินอากาศ (1 ชุด) (มาตรวัดอัตราการไหล (2 ชิ้น), มาตรวัดสุญญากาศ (1 ชุด), ปั๊มสุญญากาศ (1 ชิ้น), วาล์วสุญญากาศ (3 ชิ้น), ถังผสมแก๊ส (1 ชิ้น), หีบเพลง (1 ชุด), มาตรวัดแรงดัน (1 ชิ้น)), ชุดประกอบทางน้ำ (1 ชุด) (มาตรวัดอัตราการไหลของน้ำ (1 ชิ้น), ท่อส่ง (1 ชุด)

6. ถุงมือปฏิบัติงาน (1 ชุด), คีมคีบเบ้าหลอม (1 ชิ้น), เครื่องตรวจจับรอยรั่วไมโครเวฟแบบพกพา (1 ชิ้น)

สิ่งของเปราะบาง

1. โมดูลฉนวน

2. เบ้าหลอมดูดซับคลื่นแรง

3. แผ่นรับน้ำหนักดูดซับคลื่นแรงสูง
