หน้าที่หลัก | พารามิเตอร์ทางเทคนิค |

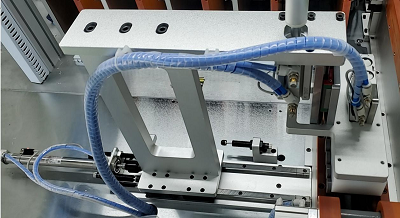

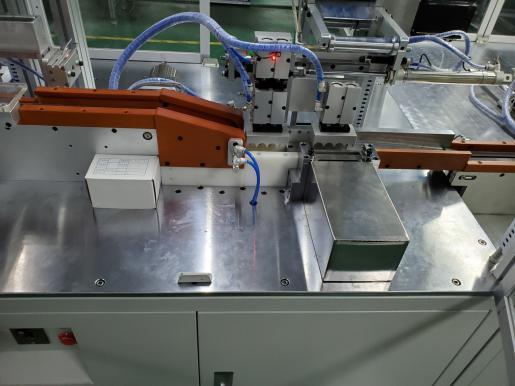

การวางกระดาษฉนวน
| AC220V±10% 1.6KW 50HZ±10% แหล่งก๊าซ: 0.4-0.8 Mpa ไม่มีละอองน้ำ ไม่มีสิ่งเจือปน ใช้กลไกแผ่นรอง 4 พินเพื่อเพิ่มประสิทธิภาพ ใช้มอเตอร์ความถี่แปรผันและแรมแคมเพื่อป้องกันแกน ความเสียหาย แม่พิมพ์เหล็กกล้าความเร็วสูงของญี่ปุ่นมีอายุการใช้งาน 5 ปี ระบบเก็บขยะอัตโนมัติ พร้อมระบบแจ้งเตือนความผิดพลาดอัตโนมัติ (ถอดออกทันที) สัญญาณเตือนอัตโนมัติของกระดาษข้าวบาร์เลย์ไฮแลนด์ คำเตือนเชิงปริมาณเกี่ยวกับการทำความสะอาดแม่พิมพ์ กระบอกสูบ：AirTAC/SMC/XINCHENG องค์ประกอบการควบคุมนิวเมติกส์: AirTAC/SMC/ Tiangong / qilike อุปกรณ์เหนี่ยวนำ）：LIK E ประสิทธิภาพการผลิต : 4500-5000 ชิ้น/ชม. |

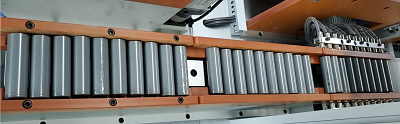

กลไกการเว้นระยะห่างระหว่างแถวเซลล์อัตโนมัติ
| การเข้าถึงแกนกระดาษฉนวนอัตโนมัติ ตามระยะห่างเซลล์ 21700 โดยใช้เซอร์โวมอเตอร์อัตโนมัติ การจัดเรียง 10 ชิ้นต่อครั้ง เซลล์ 18650 ตาม วัสดุระยะห่างเซลล์ 21700 เซลล์ 18650 และ 21700 สากล |

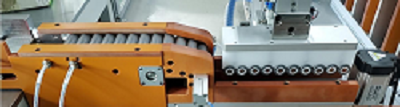

กลไกการกำจัดวัสดุอัตโนมัติ
| เซลล์ที่จัดเรียงจะถูกโอนไปยังแกนโดยอัตโนมัติ กลไกการเปลี่ยนเกียร์ 1 |
กลไกการเปลี่ยนแกนกลาง 1
| ย้ายแกนจากตำแหน่งป้อนไปยังตำแหน่งกวาด และถ่ายโอนแกนไปยังตำแหน่งทดสอบบน |

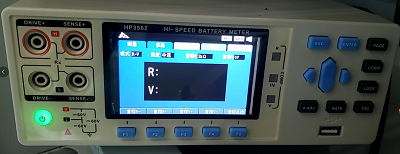

เครื่องทดสอบความต้านทานภายในแรงดันไฟฟ้า HK3562
| (เครื่องทดสอบ IR) ：HK3562 (ช่องทดสอบ) : 12 ช่อง (ความแม่นยำของแรงดันไฟฟ้า) : 0.000001V (ความแม่นยำของความต้านทานภายใน) : 0.01m Ω (ประเภทพินทดสอบ) ：KS-100A3000 (ทดสอบอายุการใช้งานของเข็ม) ：80,0000 ครั้ง (ประสิทธิภาพ) ： 6000 ชิ้น/ชม. |
การจัดเรียงประกอบอัตโนมัติ
| 1.กำลังไฟ: AV220V ± 10%; 1.6KW 50HZ ± 10% 2. แหล่งก๊าซ: 0.4-0.8Mpa ไม่มีละอองน้ำ ไม่มีสิ่งเจือปน 3.ใช้ระบบส่งกำลังแบบสายพานซิงโครนัส 3 คอลัมน์ 4.กำลังส่ง: มอเตอร์ลดความเร็ว 25W 5.เซ็นเซอร์: Omron / เครื่องแนวตั้ง 6.จำนวนเกียร์ : 5 เกียร์ OK 7.สายการประกอบแบ่งออกเป็นระดับการป้อนแกนไฟฟ้าและ ระดับการคายประจุแกนไฟฟ้า 8.ระดับการป้อนแกนพร้อมกลไกการติดตั้งอัตโนมัติ เปิดอัตโนมัติเมื่อนำแกนออก |
หยิบเครื่องมือควบคุมการเปลี่ยนแปลงแกนหลักขึ้นมา
| 1. กำลังไฟ：AC220V ± 10% 1.6KW 50HZ ± 10% 2. แหล่งก๊าซ: 0.4-0.8Mpa ไม่มีละอองน้ำ ไม่มีสิ่งเจือปน 3. ใช้รางนำเงินส่วนบนของไต้หวัน แท่งไหม 4. ใช้กำลังขับเคลื่อนหลัก: มอเตอร์เซอร์โว 2 แกน 400 วัตต์ 5. รับโมดูลหลัก: 2 แกน 6. การจับแกน: แม่เหล็กถาวรขยายกระบอกสูบ มีเสถียรภาพและ เชื่อถือได้ 7. ระบบควบคุม: โปรแกรมเมอร์ PLC ซีรีส์ XD 8. เซ็นเซอร์: Omron / เครื่องแนวตั้ง 9. อินเทอร์เฟซการทำงาน: จอแสดงผลสี TG-765-UT ใช้งานง่าย ดำเนินงาน |
หน้าต่างเก็บของแบบแกนยก
| 1. กำลังไฟ: AV220V ± 10%; 1.6KW 50HZ ± 10% 2. ใช้รางนำเงินส่วนบนของไต้หวัน แท่งไหม 3. กำลังยก: มอเตอร์ลดความเร็ว 4. ความจุในการจัดเก็บ: 18650 ประมาณ 240 ชิ้น, 21700 ประมาณ 200 ชิ้น 5. ความเร็วในการยก: 8MM/วินาที 6. ระบบควบคุม: โปรแกรมเมอร์ PLC ซีรีส์ XD 7. เซ็นเซอร์: Omron / เครื่องแนวตั้ง 8. อินเทอร์เฟซการทำงาน: จอแสดงผลสี TG-765-UT ใช้งานง่าย |

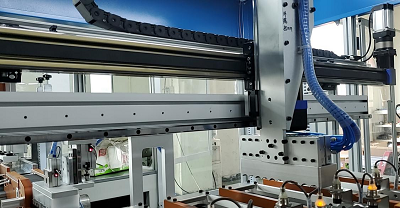

แมนิพิวเลเตอร์เปลี่ยนแกนกลาง
| 1. กำลังไฟ: AV220V ± 10% 2.4KW 50HZ ± 10% 2. แหล่งก๊าซ: 0.4-0.8Mpa ไม่มีละอองน้ำ ไม่มีสิ่งเจือปน 3. ใช้รางนำเงินส่วนบนของไต้หวัน แท่งไหม 4. ใช้กำลังขับเคลื่อนหลัก: มอเตอร์เซอร์โว 3 แกน 400W 5. โมดูลเลื่อนแกนหลัก: 2 แกน X 1 แกน Y 1 แกน Z 6. การจับแกน: แม่เหล็กถาวรขยายกระบอกสูบ มีเสถียรภาพและ เชื่อถือได้ 7. ระบบควบคุม: โปรแกรมเมอร์ PLC ซีรีส์ XD 8. เลื่อนแกนสามตำแหน่ง เลือกสายพานวัสดุ → การจัดเก็บแกน หน้าต่าง → เข้าไปในกล่อง |

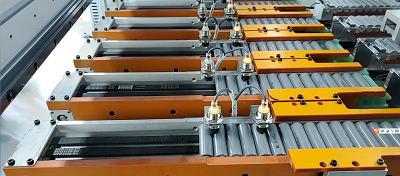

สายการประกอบแกนเก็บ ก่อน เข้ากล่อง
| 1. กำลังไฟ: AV220V ± 10% 1.6KW 50HZ ± 10% 2. แหล่งก๊าซ: 0.4-0.8Mpa ไม่มีละอองน้ำ ไม่มีสิ่งเจือปน 3. ใช้ระบบส่งกำลังแบบสายพานซิงโครนัส 3 คอลัมน์ 4. กำลังส่ง: มอเตอร์ลดความเร็ว 25W 5. เซ็นเซอร์: Omron / เครื่องแนวตั้ง 6. จำนวนเกียร์ : 5 เกียร์ OK 7. สายการประกอบแบ่งออกเป็นระดับป้อนแกนไฟฟ้าและไฟฟ้า ระดับการระบายแกนกลาง 8. ระดับการป้อนแกนพร้อมกลไกการติดตั้งอัตโนมัติ เปิดอัตโนมัติเมื่อนำแกนออก |

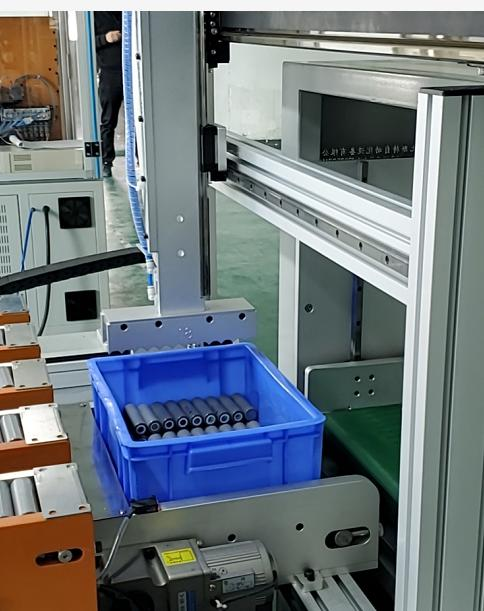

นำแกนเข้ากล่องควบคุม
| 1. ใช้รางนำเงินส่วนบนของไต้หวัน แท่งไหม 2. ใช้กำลังแกนหลัก: มอเตอร์เซอร์โว 3 แกน 400W 3. โมดูลเลื่อนแกน: 2 แกน X 1 แกน Y 1 แกน Z 4. การจับแกน: แม่เหล็กถาวรขยายกระบอกสูบ มีเสถียรภาพและเชื่อถือได้ 5. ระบบควบคุม: โปรแกรมเมอร์ PLC ซีรีส์ XD 6. เลื่อนแกนสองตำแหน่งก่อนเข้าสู่ชุดเก็บแกนกล่อง สาย → กล่องยาง 7. ในหน้าจอสัมผัสเพื่อตั้งค่าตัวเลข ตัวควบคุมจะตั้งค่าโดยอัตโนมัติ หยิบจากสายการประกอบที่เก็บแกนก่อนเข้ากล่อง ตามหมายเลขชุดแล้วใส่แกนเข้ากล่องยางใน ลำดับ 8. จำนวนกล่องยาง: เซลล์ 18650 สูงสุด 180 ชิ้น, เซลล์ 21700 สูงสุด 150 ชิ้น 9. เซ็นเซอร์: Omron / เครื่องแนวตั้ง 10. อินเทอร์เฟซการทำงาน: จอแสดงผลสี TG-765-UT ใช้งานง่าย |

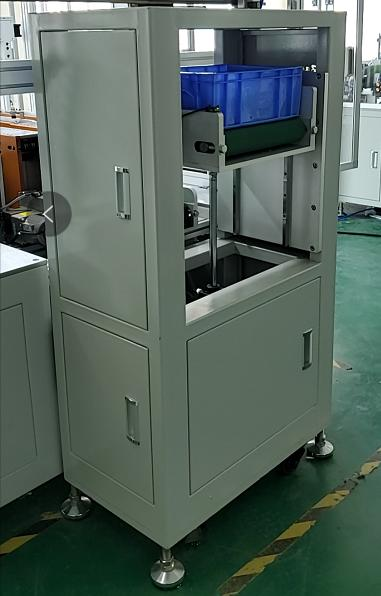

ลิฟต์อัตโนมัติ
| 1.กำลังไฟ: AV220V ± 10% 2.4KW 50HZ ± 10% 2. แหล่งก๊าซ: 0.4-0.8Mpa ไม่มีละอองน้ำ ไม่มีสิ่งเจือปน 3. รางนำเงินส่วนบนของไต้หวัน 4. กำลังยก: ลม 5. กำลังไฟเข้าและออกของกล่อง: มอเตอร์ลดความเร็ว 25 วัตต์ 6. สายพานลำเลียงกล่อง: จัดส่งโดยสายพาน PVC 7. ระบบควบคุม: โปรแกรมเมอร์ PLC ซีรีส์ XD 8. การเปลี่ยนแกนหลักสามตำแหน่ง ตำแหน่งกล่องมือหุ่นยนต์ → ตำแหน่งลิฟต์ → ตำแหน่งสายการประกอบสองชั้น 9. เซ็นเซอร์: Omron / เครื่องแนวตั้ง 10. อินเทอร์เฟซการทำงาน: หน้าจอแสดงผลสี TG-765-UT ใช้งานง่าย ดำเนินงาน |

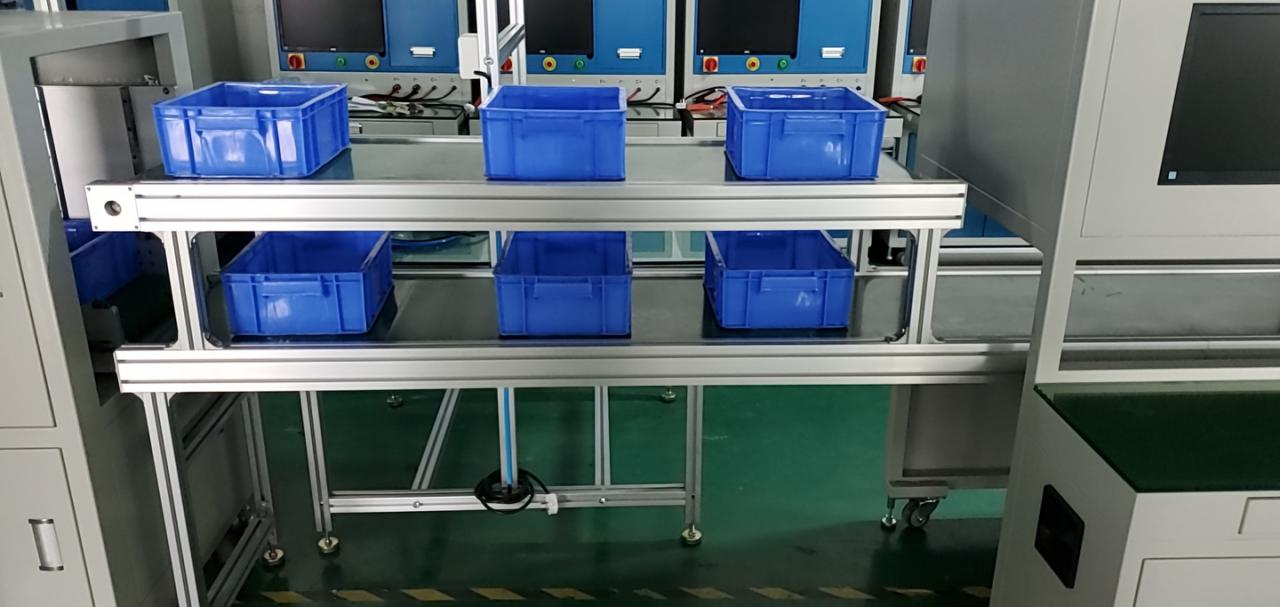

สายการประกอบแบบสองชั้น
|
สายการประกอบชั้นบน: L1500MM ความกว้างสายพาน 400MM ความเร็วในการส่ง 1-3 ม./นาที กำลังส่ง: มอเตอร์ลดความเร็ว 25W, สายพาน PVC สีเขียว 2 มม. ฟังก์ชั่นหลัก: เชื่อมต่อกล่องยางเปล่าเข้ากับ ลิฟต์
สายการประกอบระดับล่าง: L5000MM ความกว้างสายพาน 400MM ความเร็วในการส่ง 1-5 ม. / นาที กำลังส่ง: มอเตอร์ลดความเร็ว 180 วัตต์, สายพาน PVC สีเขียว 2 มม. ฟังก์ชั่นหลัก: โอนย้ายรายการด้านหลัง |
โต๊ะยกอัตโนมัติ
| โต๊ะยกอัตโนมัติ กล่องแกนเข้าสู่การยกอัตโนมัติผ่านลูกกลิ้งสายพานและ ขึ้นไปถึงทางออกด้านบนของสายการประกอบคู่
สายการประกอบแบบสองชั้น สายการประกอบส่วนบนไหลเข้าสู่กล่องที่ถูกโหลด พร้อมแกนและกล่องทั้งหมดถอดออกด้วยมือ เสร็จสิ้นการติดตั้งตัวยึดชิปนิกเกิลและ แกนกลางลงในแม่พิมพ์ |

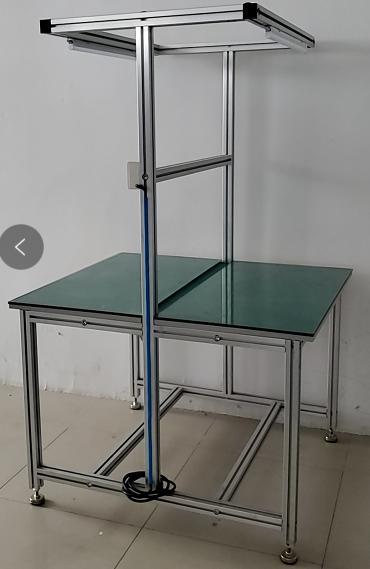

ม้านั่งสถานีคู่
| 1.ยาว1040*กว้าง900*สูง1600มม. 2. การ ผลิตโลหะผสมอลูมิเนียม 3. การออกแบบตำแหน่งคู่ เคาน์เตอร์ท็อปทำจากไม้อัดหนา 15 มม. ติดด้วยยางป้องกันไฟฟ้าสถิตย์ ชั้นบนเปลี่ยน 4. กระจกนิรภัย 10 มม. 5. พร้อมปลั๊กไฟและไฟประหยัดพลังงาน LED |

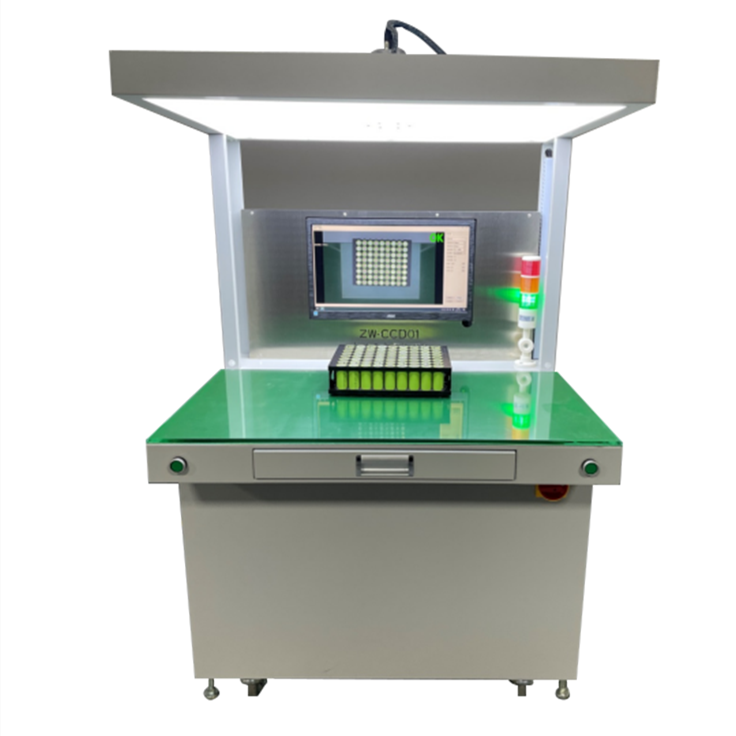

CCD ออนไลน์
| 1. กำลังไฟ: AC220V ± 10% 0.6KW 50HZ ± 10% 2. ใช้กล้องวิดีโอ HD Hikvision 6 ล้าน 3. ระบบการระบุตัวตน: พัฒนาโดยอิสระ 4. ความกว้างของวิดีโอ: ภายใน 420 * 300 มม. 5. อุปกรณ์ปฏิบัติการ: ระบบควบคุมอุตสาหกรรม ระบบ WIN7 ของแท้ 6. ฟังก์ชันหลัก: ดำเนินการตรวจจับขั้วบวกและขั้วลบและ การเปรียบเทียบแกนที่ใส่ ตำแหน่งผิด หรือสัญญาณเตือนการกลับขั้ว และหยุดการทำงานและปล่อยหลังจากการยืนยันด้วยตนเอง 7. ประสิทธิภาพการสแกน: ชุดแบตเตอรี่เดียวข้างต้นคือ 3 วินาที / ครั้ง |

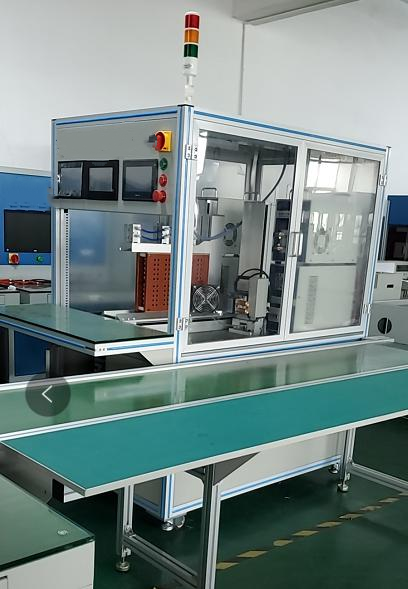

เครื่องเชื่อมจุดแบบสองหน้าพร้อมชุดแบตเตอรี่
| 1. แหล่งจ่ายไฟเชื่อมจุดทรานซิสเตอร์ MDA8000B คือ มาตรฐานเป็นมาตรฐาน 2. มีฟังก์ชั่นตรวจจับกระแสไฟฟ้า การเชื่อมเสมือนจริง สัญญาณเตือนไฟไหม้ 3. การทำงานของมอเตอร์เซอร์โวบริสุทธิ์ 5 แกน 4. ข้อมูลพิกัดการเชื่อมจุดใช้โหมดนำเข้าดิสก์ U หรือโหมดอาร์เรย์ 5. กระแสเชื่อมอิเล็กโทรดบวกและลบต่างกัน (จุด ข้อมูลจำเพาะการเชื่อม) 6. สามารถตั้งแกนเดี่ยวในตำแหน่งที่ต้องการได้โดยไม่ต้องเชื่อมจุด 7. การเชื่อมจุดสองด้าน ให้ผลการเชื่อมจุดที่ดีขึ้น มีเสถียรภาพมากขึ้น 8. ประสิทธิภาพการเชื่อมจุด: มากกว่า 4500PCS แกน / H (2 จุด 4 คะแนนบวกและคะแนนลบ 4 คะแนน) 9. แผ่นนิกเกิลเชื่อมจุด: ♦ 0.08-0.15 การชุบนิกเกิลหรือนิกเกิลบริสุทธิ์อาจไม่ทำให้การไหลสว่างขึ้น การเชื่อมร่อง ♦ 0.15-0.2 ชุบนิกเกิลหรือนิกเกิลบริสุทธิ์ ช่องทางการไหลที่ชัดเจน แนะนำให้เชื่อม ♦ สูงกว่า 0.2 มม. - 0.5 นิกเกิลหรือนิกเกิลบริสุทธิ์ แนะนำให้ชุบแบบกระแทก การเชื่อม |
ประสิทธิภาพการทำงานแบบบูรณาการแบตเตอรี่ ผู้ทดสอบ | กำลังไฟ: AC220V 50HZ กำลังขับต่อเนื่อง: 2KW กำลังไฟฟ้าต่อเนื่อง: 6 กิโลวัตต์ แรงดันไฟฟ้าสูงสุด: 100V กระแสไฟชาร์จสูงสุด: 20A กระแสไฟระบายสูงสุด: 120A |

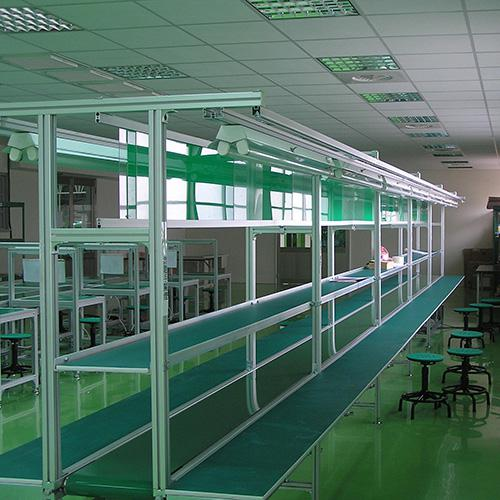

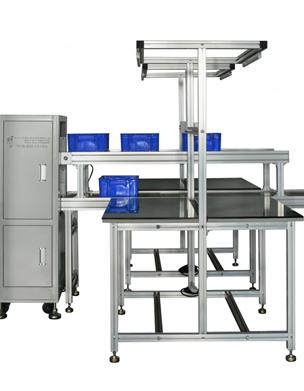

สายการประกอบส่วนหลัง
| 1. ข้อกำหนดเชิงเส้น: L12*W1.1*H2 m (ปรับได้) 2. การผลิตโลหะผสมอลูมิเนียม 3. มีเต้ารับไฟฟ้า ช่องจ่ายลม หลอดไฟประหยัดพลังงาน LED 4. เสร็จสิ้นขั้นตอนการประกอบหลังจากเชื่อมโมดูล |
