เครื่องวัดความหนาด้วยเลเซอร์ เครื่องมือวัดความหนาของอิเล็กโทรดสำหรับสายการผลิตเซลล์ปริซึม

Ⅰ หลักการวัดและลักษณะการใช้งานของเครื่องวัดความหนาด้วยเลเซอร์：

เซ็นเซอร์วัด: เซ็นเซอร์การเคลื่อนที่ด้วยเลเซอร์ที่มีความแม่นยำสูง

วิธีการวัด: การวัดความหนาทางเรขาคณิตแบบสะท้อนแสง

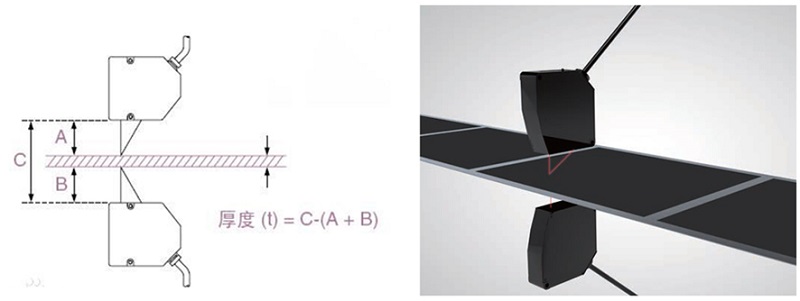

หัววัดทั้งสองติดตั้งบนแกนเดียวกัน และใช้หลักเรขาคณิตสามเหลี่ยมเพื่อวัดความหนาทางเรขาคณิตของวัสดุโดยการวัดระยะห่างจากพื้นผิวด้านบนและด้านล่างของวัสดุไปยังเลเซอร์

Ⅱ 、เฟรมการสแกน:

เนื่องจากข้อกำหนดสูงสำหรับความแม่นยำในการจัดตำแหน่งร่วมแกนของหัววัดด้านบนและด้านล่างในการวัดด้วยเลเซอร์ จึงมีเพียงเฟรมสแกนชนิด C เท่านั้นที่เหมาะสม และโดยทั่วไปจะใช้หินอ่อนที่มีค่าสัมประสิทธิ์การขยายตัวเชิงเส้นขนาดเล็ก

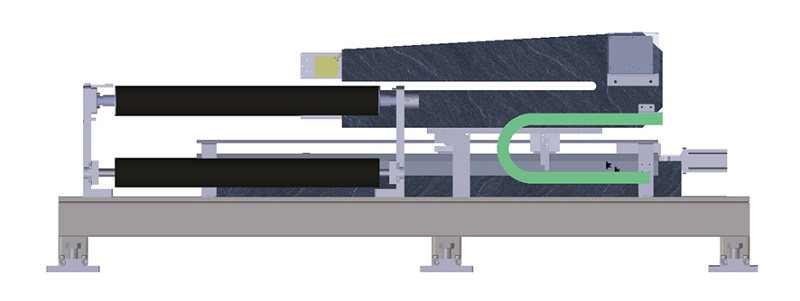

หรือโครงเหล็กหล่อ C-frame ดังรูปด้านล่าง:

เครื่องวัดความหนาด้วยเลเซอร์ไม่จำเป็นต้องสุ่มตัวอย่างและปรับเทียบผลิตภัณฑ์ แต่เพียงต้องปรับเทียบแผ่นความหนามาตรฐานเป็นประจำเท่านั้น

เนื่องจากเซนเซอร์เลเซอร์มีจุดวัดขนาดเล็กและความละเอียดขอบละเอียดที่แม่นยำสูง จึงสามารถใช้วัดขนาดขอบเคลือบหรือความบางของหัวและหางของอิเล็กโทรดแบตเตอรี่ลิเธียมได้

Ⅲ 、สาขาการใช้งาน:

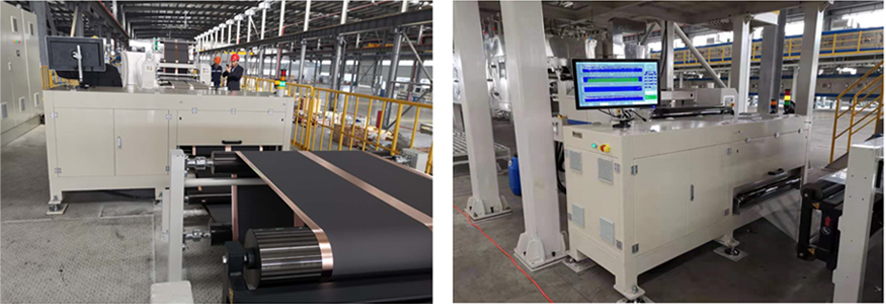

ส่วนใหญ่ใช้สำหรับวัดความหนาของขั้วแบตเตอรี่ลิเธียมหลังจากการรีด การวัดโครงร่างและขนาดของขอบเคลือบแบตเตอรี่ลิเธียมหรือพื้นที่การทำให้บางของหัวและหาง และการวัดออนไลน์ของแผ่น แผ่น หรือความหนาของคอยล์อื่นๆ เช่น แผ่นยิปซัม แผ่นเคลือบทองแดง การรีดโลหะ ยาง ฯลฯ

Ⅳ 、ดัชนีประสิทธิภาพ :

*ข้อมูลข้างต้นขึ้นอยู่กับการวัดหรือการวัดความหนาของ  การ  เคลือบ แผ่น อิเล็ก โทรด แบตเตอรี่ลิเธียม
