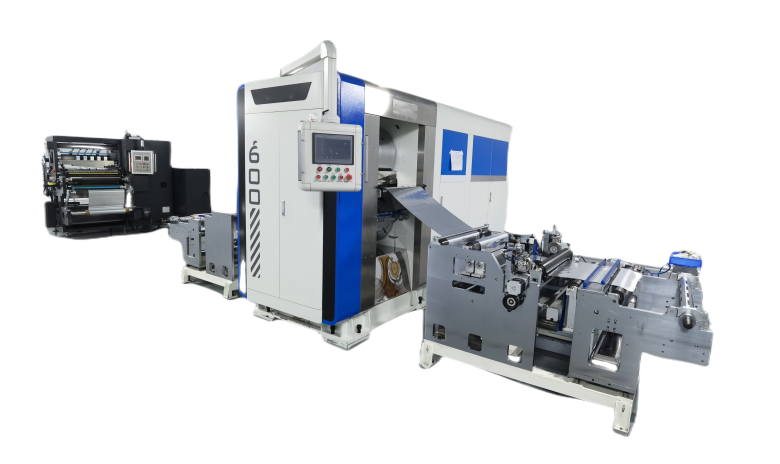

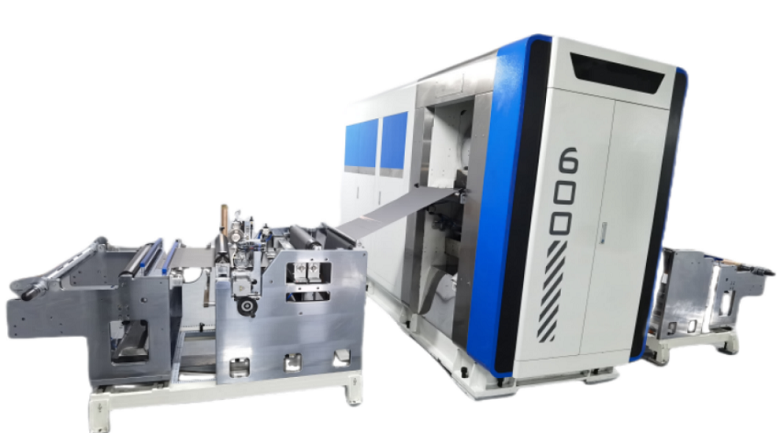

เครื่องรีดลูกกลิ้งความร้อนขนาดใหญ่สำหรับสายการผลิตเซลล์ปริซึม
1. ฟังก์ชั่นอุปกรณ์:
1) เครื่องนี้หล่อขึ้นจากโครงเหล็กกล้า 45 # ทั้งหมด โครงสร้างสไลเดอร์ขนาดใหญ่ ความสามารถในการรับน้ำหนักสูง การเสียรูปน้อย แรงรีดสูง และความเร็วในการรีดสูง
2) ใช้แรงดันคงที่และโหมดการกดช่องว่างจำกัด และสามารถกดขั้วแบตเตอรี่ที่เคลือบไว้เป็นระยะๆ ได้อย่างต่อเนื่อง แรงดันคงที่ ลูกกลิ้งทรงกระบอกสูง ชิ้นงานรีดสม่ำเสมอ และเสียรูปน้อย ช่วยเพิ่มประสิทธิภาพการผลิตและลดภาระงานของบุคลากรได้อย่างมาก
3) มีฟังก์ชั่นการตัดขอบ อุปกรณ์ป้องกันฝุ่น และการแปรงใบมีด
4) มีฟังก์ชั่นกลไกทำความสะอาดพื้นผิวลูกกลิ้ง

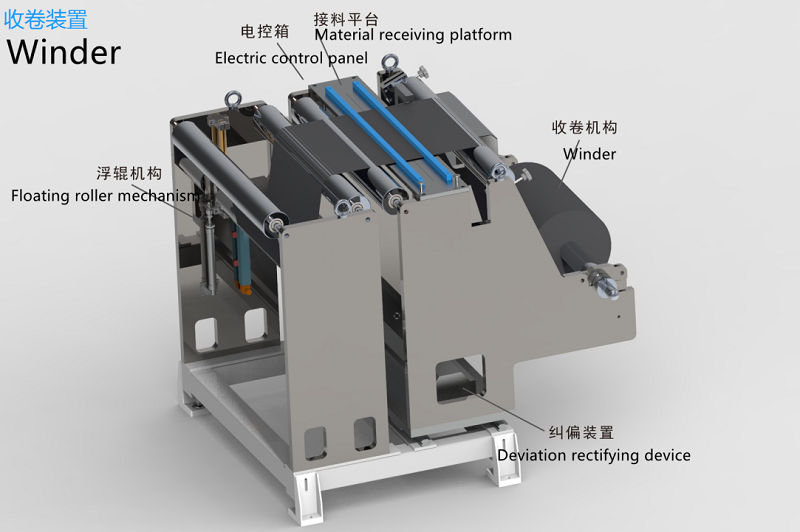

5) มีแพลตฟอร์มสำหรับการควบคุมความตึงการแก้ไขความเบี่ยงเบน การคลาย และการต่อเทป
6) พร้อมระบบควบคุมความตึงแบบแก้ไขค่าเบี่ยงเบน
7) มีการจัดเตรียมอุปกรณ์บัฟเฟอร์ชิ้นขั้วขั้ว
8) พร้อมอุปกรณ์ถอดม้วน;
9) ระบบปั๊มแรงดันไฟฟ้าทำหน้าที่ควบคุมการยกกระบอกน้ำมันผ่านหน้าจอสัมผัสระหว่างอินเทอร์เฟซระหว่างคนกับเครื่องจักรเพื่อขับเคลื่อนการยกลูกกลิ้ง
10) การควบคุมแรงดันคงที่อัตโนมัติโดยการปรับอินเทอร์เฟซระหว่างคนกับเครื่องจักรเพื่อเปลี่ยนแรงดันน้ำมันม้วน
11) ค่าการเคลื่อนที่ของม้วนจะปรากฏบนหน้าจออินเทอร์เฟซระหว่างมนุษย์กับคอมพิวเตอร์
12) การปรับอินพุตอินเทอร์เฟซระหว่างคนกับเครื่องจักรจะเปลี่ยนช่องว่างระหว่างลูกกลิ้งของเครื่องจัดตำแหน่งลูกกลิ้งไฮดรอลิก
2. โหมดการทำงาน:
การคลายความตึง → การแก้ไขความเบี่ยงเบน → แพลตฟอร์มรับเทป → การตัดแต่งและกำจัดฝุ่น (การดูดฝุ่น) → การบัฟเฟอร์ชิ้นส่วนขั้ว → การแยกความตึง → การกลิ้ง (ลูกกลิ้งด้านบนและด้านล่างด้วยมีด) → การบัฟเฟอร์ชิ้นส่วนขั้ว → การแก้ไขความเบี่ยงเบน → การพันความตึง
3. รายละเอียดอุปกรณ์:
1) ขนาดลูกกลิ้ง: เส้นผ่านศูนย์กลาง 600มม.* กว้าง 700มม.
2) ความเร็วในการรีด: 2 -12 รอบ/นาที ปรับได้ไม่จำกัด
3) ความเร็วเชิงเส้นกลิ้ง: 2-22m/นาที
4) แรงดันการทำงานสูงสุด: 500KN-6000KN;
5) ความต้องการแหล่งจ่ายไฟ: 380V/50Hz, กำลังไฟ: 23KW
6) อากาศอัด: แรงดัน 0.5Mpa~0.7Mpa, อัตราการไหล: 0.04M 3 /นาที
7) น้ำหนักรวมของอุปกรณ์: ประมาณ 17 ตัน
ข้อกำหนดการรับน้ำหนักของพื้นที่ติดตั้งอุปกรณ์:>2.5T/m2 และวางแผ่นฐานไว้ที่ด้านล่างของอุปกรณ์
8) ขนาดอุปกรณ์: ประมาณ 3300 มม. ยาว * กว้าง 1080 มม. * 2100 มม. สูง
ขนาด โดยรวมของสายการผลิต: ประมาณ 7000 มม. ยาว * 3300 มม. กว้าง * 2100 มม. สูง
4. ดัชนีประสิทธิภาพอุปกรณ์:
1. | แรงรีดสูงสุด：6000KN （600T ） |
2. | ความหยาบของพื้นผิวม้วน: ความหยาบของพื้นผิวคือ 0.02 μ M (พื้นผิวกระจกโดยประมาณ) |
3. | การอบชุบด้วยความร้อนแบบม้วน: ความแข็งแบบม้วน: HRC66-68 การอบชุบแบบลูกกลิ้ง: HB280-300, ความลึกในการอบชุบ ≥ 20MM ความเป็นทรงกระบอกของลูกกลิ้ง ≤ ± 0.001 มม. |
4. | ตลับลูกปืนลูกกลิ้งใช้ตลับลูกปืนความแม่นยำสูง p5 |
5. | การปรับช่องว่างม้วน: อุปกรณ์ล็อคอัตโนมัติ ปรับได้ตั้งแต่ 0 ถึง 2 มม. |
6. | โหมดการหมุน: ใช้โหมดการหมุนต่อเนื่องและโหมดการหมุนช่องว่าง แรงดันเบื้องต้นจะใช้แรงดันเบื้องต้นสูงสุดของวิธีการใช้แรงดันไฮดรอลิก: 6,000KN โดยใช้แรงดันคงที่ของแรงดันน้ำมันและประเภทวิธีการทำงานที่จำกัดช่องว่าง แรงดันน้ำมันเกิดขึ้นโดยใช้ปั๊มไฟฟ้าสร้างแรงดัน ช่วงการปรับช่องว่าง: 0-2มม. |
7. | โหมดขับเคลื่อนแบบโรล: โรลด้านบนและด้านล่างของคัปปลิ้งอเนกประสงค์จะถูกขับเคลื่อนแยกจากกัน และอิเล็กโทรดจะถูกเคลือบอย่างต่อเนื่องในระหว่างการโรลหรือในช่องว่างเพื่อให้ทำงานได้อย่างราบรื่นโดยไม่มีแรงกระแทกหรือการคืบคลาน |
8. | ใช้ระบบแรงดันน้ำมันไฟฟ้าเพื่อให้มีกำลังแรงดันน้ำมัน |
9. | เครื่องมือตัดขอบมีโครงสร้างแบบประกอบ ใบมีดแปรงช่วยให้การร้อยด้ายสะดวก สามารถปรับความกว้างของเครื่องมือตัดขอบได้ เหมาะสำหรับการตัดขอบขนาด 350-650 มม. |
10. | ดัชนีประสิทธิภาพของเครื่องม้วนและเครื่องม้วน: ก: อิเล็กโทรด: แกนกระบอกสูบมีเส้นผ่านศูนย์กลาง 76 มม. เส้นผ่านศูนย์กลางตรงม้วนสูงสุดคือ Dia 450 มม. ความกว้างสูงสุดของอิเล็กโทรด: 700 มม. b: พารามิเตอร์การคลายเกลียว: ความแม่นยำในการควบคุมความตึงของอิเล็กโทรดระหว่างการคลายเกลียวคือ 5% ช่วงการปรับความตึง (การตั้งค่า) 0.5~3.5Kgf c: การควบคุมขอบ: ความแม่นยำในการแก้ไขค่าเบี่ยงเบน ≤± 0.5 มม. d: การปรับความตึง: 25N. |
5. การกำหนดค่าส่วนหลักของอุปกรณ์:
รายการ | หมายเหตุ |
1. วัสดุกลิ้ง | 9Cr3Mo |
2. วัสดุแผ่นผนัง | 45# |
3. ตู้ครอบเครื่องจักร | แผ่นรีดเย็นหนามากกว่า 1.5 มม. |
4.เพลาสูบลม | เหล็ก 45# 3 นิ้ว |
5. การม้วนและคลายเฟรม | เหล็ก 45# |
6. ลูกกลิ้ง | ใช้ม้วนอลูมิเนียมอัลลอยด์ออกซิเจน |
ส่วนประกอบหลักมาตรฐาน | |
1)หน้าจอสัมผัส | เอ็มซีจีเอส |
2) ไดรเวอร์เซอร์โว | ฟูจิ |
3) โมดูลเอาท์พุตแบบอะนาล็อก | มิตซูบิชิประเทศญี่ปุ่น |
4) เซ็นเซอร์วัดแรงดันของเหลว | ทีพีที505 |
5) ตัวแปลงความถี่แบบโรล | ฮิปมอนต์ |
6) พีแอลซี | มิตซูบิชิประเทศญี่ปุ่น |
7) ระบบบูสเตอร์ไฮดรอลิก | หร่งเฟิง |
8) ตัวลด | XLED95-121-11 กิโลวัตต์ |
9) การแก้ไขการม้วนและการคลายม้วน | ตงเติ้ง |
10)ตงเติ้ง | ตงเติ้ง |
11) ระบบควบคุมความตึง | ฝรั่งเศส คอร์ติส |
12) แบริ่ง | ตลับลูกปืนลูกกลิ้งความแม่นยำสูง P5 |
13) เครื่องมือแยกขอบ | ใบมีดเหล็กทังสเตนนำเข้า |
6.การจับคู่อุปกรณ์:

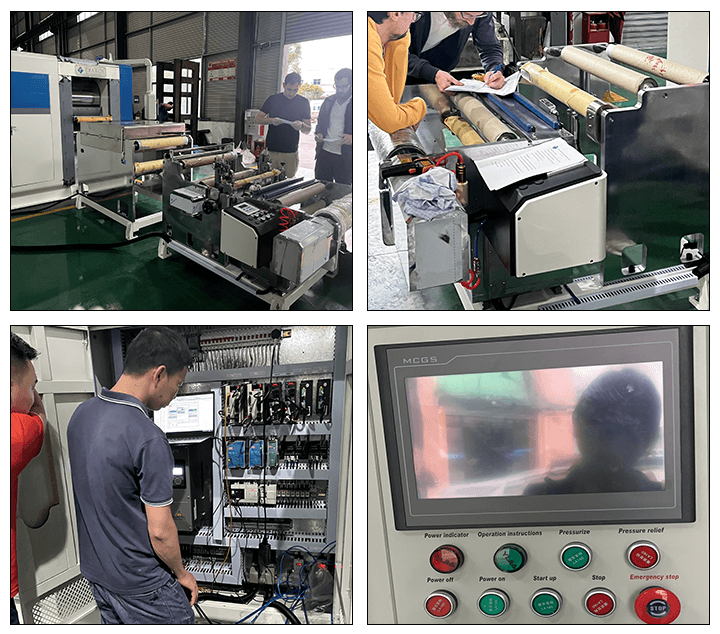

สาย การผลิตแบบรีดต่อเนื่องด้วย อิเล็กโทรด ประกอบด้วยเครื่องคลายม้วน เครื่องกำจัดฝุ่น เครื่องนับลูกกลิ้งแรงดันน้ำมัน เครื่องม้วน ระบบควบคุมไฟฟ้า ปั๊มบูสเตอร์ไฟฟ้า อุปกรณ์แก้ไขความเบี่ยงเบน ฯลฯ เป็นหลัก

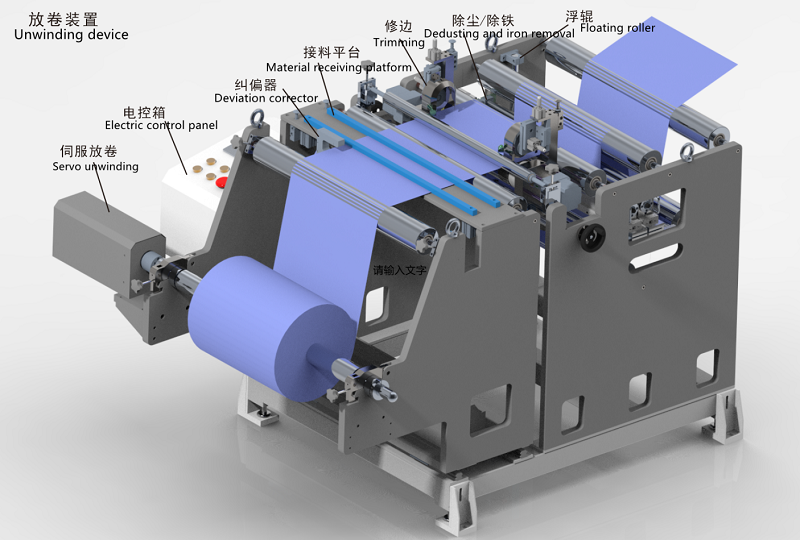

1. เครื่องคลายม้วน:

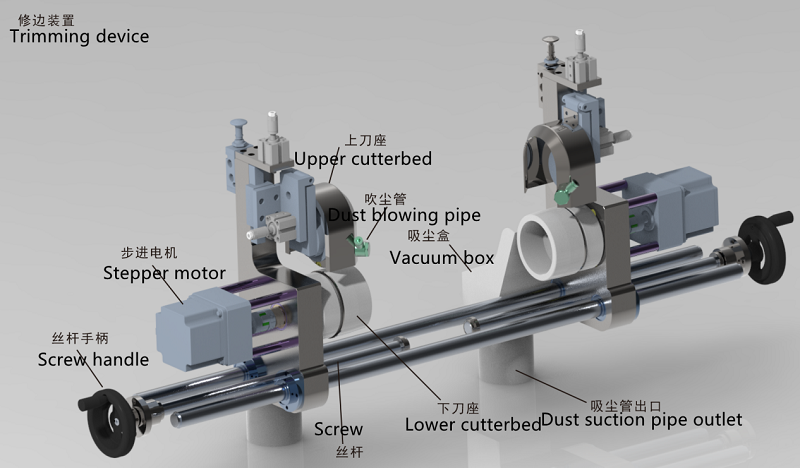

2. เครื่องตัดฝุ่นแต่งกิ่ง:
3.เครื่องหมุน:
