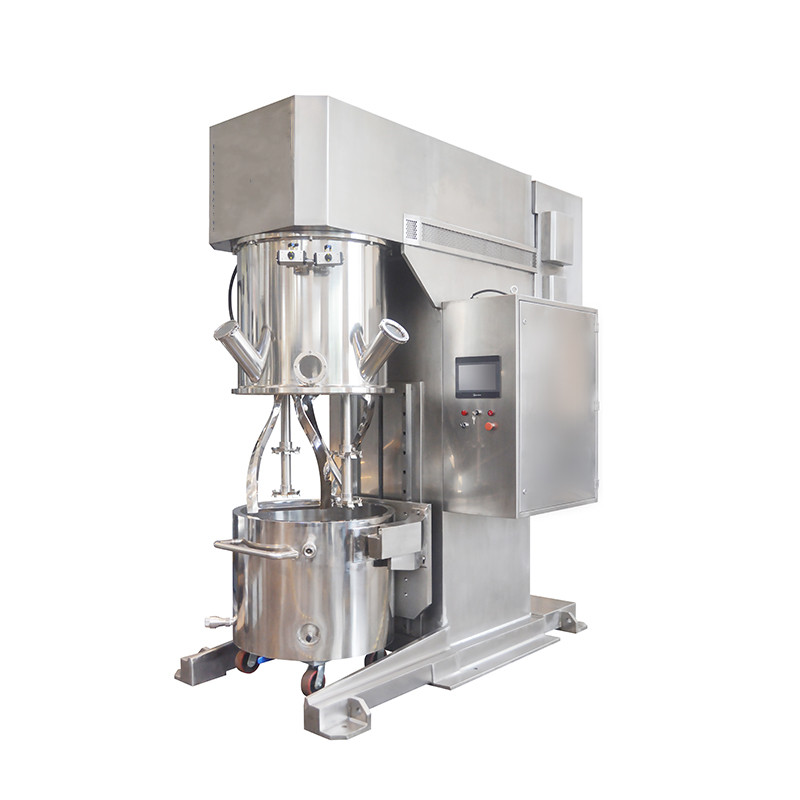

เครื่องผสมสูญญากาศแบบดาวเคราะห์ขนาด 20 ลิตรสำหรับสารละลายอิเล็กโทรดเซลล์แบตเตอรี่



I. คุณสมบัติของอุปกรณ์

ขอบเขตการใช้งาน

l  เหมาะสำหรับการผสมและกระจายผงและของเหลวของแบตเตอรี่ทั่วไปหลากหลายชนิด เพื่อให้ได้สารละลายแบตเตอรี่ที่ผสมกันอย่างทั่วถึง เหมาะอย่างยิ่งสำหรับกระบวนการที่มีความหนืดสูง

l  ช่วงความหนืดที่ใช้ได้: ≤1,200,000 cP



II. พารามิเตอร์อุปกรณ์หลัก

ส่วนประกอบของถังล่าง

l  ปริมาตรการออกแบบ : 28 ลิตร

ปริมาตร  ที่มีประสิทธิภาพ : 8L–20L

l  เส้นผ่านศูนย์กลางภายใน : 35 ซม.

l  ความลึกภายใน : 30 ซม.

l  วัสดุ : ส่วนสัมผัสทำจากสแตนเลส 304

l  ประเภทแจ็คเก็ต : แจ็คเก็ตสามชั้นบนผนังถัง (สำหรับทำความร้อน/ทำความเย็น พร้อมชั้นฉนวน); แจ็คเก็ตชั้นเดียวด้านล่างสำหรับทำความร้อน/ทำความเย็น

วิธีการให้ความร้อน :  เครื่องทำความร้อนไฟฟ้าที่ด้านล่าง + น้ำมันถ่ายเทความร้อนในปลอกพร้อมหัววัดอุณหภูมิ

l  อินเทอร์เฟซแจ็คเก็ต : G1/2" พร้อมข้อต่อเชื่อมต่อด่วน แรงดัน ≤ 0.4 MPa

l  การหมุนเวียนของแจ็คเก็ต : จัดหาโดยลูกค้า อุณหภูมิทางเข้าที่แนะนำ ≤ 8°C อัตราการไหลของน้ำ > 10L/นาที

l  การระบาย : วาล์วลูกสูบ DN38 ที่ด้านล่าง

l  อุณหภูมิแวดล้อม : -10 ถึง +120°C

l  ความคล่องตัว : ติดตั้งด้วยล้อเลื่อน



ส่วนประกอบการกวน

l  ความถี่ในการทำงาน : 5–50 Hz

l  กำลังคน : 2200 วัตต์

l  ความเร็วพาย : 8–86 รอบต่อนาที

l  ความเร็วรอบดาวเคราะห์ : 5–53 รอบต่อนาที

l  เส้นผ่านศูนย์กลางพาย : 194มม.

l  ประเภทไม้พาย : ใบพายหลายชั้นพร้อมการขูดด้านล่าง

l  วัสดุพาย : สแตนเลส 304 (304SS)

l  ความเร็วเชิงเส้น : 0.09–0.9 ม./วินาที

l  พาย : 2

l  ระยะห่าง (ผนัง) : 9±1.5มม.

l  ระยะห่าง (ด้านล่าง) : 3±1มม.



ส่วนประกอบการกระจายตัว

l  ความถี่ในการทำงาน : 5–50 Hz

l  กำลังไฟ : 3 กิโลวัตต์

l  ความเร็ว : 600–6000 รอบต่อนาที

l  เส้นผ่านศูนย์กลางแผ่นดิสก์ : 70มม.

l  ประเภทดิสก์ : หยัก

l  วัสดุ : สแตนเลส 304

l  ความเร็วเชิงเส้น : 2.1–21 ม./วินาที

l  แผ่น : 2

l  เพลา : 1



ส่วนประกอบของเครื่องมือขูด

l  วัสดุตัวยึด : สแตนเลส 304 (304SS)

l  วัสดุใบมีด : PTFE

l  ความเร็วการขูด : เท่ากับความเร็วของดาวเคราะห์

l  ถอดออกได้ : ใช่ (ต้องถอดออกได้ในกระบวนการที่มีความหนืดสูง)



ระบบฐานและการยก

l  วัสดุ : เหล็กกล้าคาร์บอนโครงสร้างที่มีความแข็งแกร่งสูง

l  การยก : ไฟฟ้า

l  การนำทาง : ไกด์เชิงเส้นที่มีความแม่นยำสูง

l  ระยะยก : ≤45ซม.



ส่วนประกอบของลำกล้องด้านบน

l  วัสดุ : สแตนเลส 304

l  ช่องทางเข้าผง : DN50 พร้อมแคลมป์ด่วนกระจกมองระดับ – 1

l  ช่องทางเข้าของเหลว : ใช้ร่วมกับช่องทางเข้าผง

l  พอร์ตสปอตไลท์ : DN50 – 1

l  พอร์ตสูญญากาศ : เกลียวตัวเมีย G1/2" – 1

l  พอร์ตไอเสีย : เกลียวตัวเมีย G1/2" – 1

l  Spare Port : ISO quick clamp 3/4" – 1

l  พอร์ตเกจวัดสุญญากาศ : เกลียวเมตริกภายใน M14×1.5 – 1



ระบบควบคุม

l  ตู้ไฟฟ้า : สำหรับอินเวอร์เตอร์และอุปกรณ์แรงดันต่ำ

l  แผงควบคุมแบบแมนนวล : สำหรับปุ่ม ลูกบิด เครื่องมือ

แหล่งจ่ายไฟ : AC  3×380V±5%, 50Hz

l  โหมดควบคุม : ไฟฟ้า + ไฮดรอลิก

l  โหมดขับเคลื่อน : การควบคุมความเร็วที่ขับเคลื่อนด้วยอินเวอร์เตอร์

l  ระบบระบายความร้อน : ระบายความร้อนด้วยอากาศ + ระบายความร้อนด้วยของเหลว

l  การทำงาน : ปุ่มและลูกบิดบนแผงควบคุม

l  จอแสดงอุณหภูมิ : ดิจิตอล แสดงอุณหภูมิของวัสดุ

l  หยุดฉุกเฉิน : หนึ่ง

l  สัญญาณเตือน : สัญญาณเตือนอุณหภูมิสูงเกินไป, ปิดเครื่อง, ปิดเสียง

l  จอแสดงผลความเร็ว : จอแสดงผลแบบแผง

l ไฟ  แสดงสถานะพลังงาน : หนึ่ง

l  ตัวตั้งเวลา : 1 (ควบคุมทั้งการกระจายและการกวน)

หมายเหตุ  : หากเลือก HMI การควบคุมทั้งหมดจะรวมเข้ากับหน้าจอสัมผัส



ระบบล็อคเพื่อความปลอดภัย

l  หยุดฉุกเฉิน : หยุดเครื่องทันทีและปิดการใช้งานฟังก์ชั่นทั้งหมด

l  การกวนความเร็วต่ำ : อนุญาตในระหว่างการยกถัง

l  การกระจายความเร็วสูง : เฉพาะเมื่อยกถังขึ้นเท่านั้น

l  ล็อคเพื่อความปลอดภัย : ไม่สามารถลดหรือเปิดถังได้ในระหว่างการทำงาน

l  การป้องกันการไหลย้อนกลับของสุญญากาศ : ถังบัฟเฟอร์พิเศษช่วยป้องกันการไหลย้อนกลับของน้ำมันเข้าไปในกระบอกสูบ

l  การปิดระบบผิดพลาด : อินเวอร์เตอร์ป้องกันการโอเวอร์โหลด กระแสเกิน แรงดันไฟเกิน การรั่วไหล การสูญเสียเฟส

l  การยกถัง : อนุญาตเฉพาะหลังจากถึงตำแหน่งแล้วเท่านั้น

l  การตรวจสอบการปล่อยสุญญากาศ : ไม่สามารถลงมาได้เว้นแต่จะปล่อยสุญญากาศออก

l  การล็อคเพื่อการกระจาย : โหมดความเร็วสูงเท่านั้นหลังจากยกถังเต็ม

l  ระบบล็อคเพื่อความปลอดภัย : ระบบล็อคแบบกลไกช่วยป้องกันไม่ให้ถังหล่นโดยไม่คาดคิด

l  การผสมแบบแห้ง : พายจะหมุนขณะยก



หมายเหตุอื่นๆ

l  หัววัดอุณหภูมิ : Pt100

l  การวัด : ติดตั้งบนผนังถัง

l  ตลับลูกปืน : ความเร็วสูง – นำเข้า, ความเร็วต่ำ – ในประเทศ

l  ซีล : โอริงสำหรับแบบคงที่, ซีลเชิงกลสำหรับแบบไดนามิค (แบรนด์ในประเทศ)

l  จารบีหล่อลื่น : ในครัวเรือน

l  น้ำมันซีล : นำเข้า

l  กระบอกไฮดรอลิกและสถานี : ในประเทศ

l  วาล์ว : ภายในบ้าน

l  ความต้องการสูญญากาศ : จัดหาโดยลูกค้า 4L/S (2X-4)

l  การกักเก็บสูญญากาศ : -0.098 MPa, >-0.085 MPa หลังจาก 24 ชั่วโมงโดยไม่มีการรั่วไหล

l  กำลังไฟรวม : >6000 วัตต์

l  น้ำหนัก : ประมาณ 1,000กก.

l  ขนาด : ยาว1530มม. × กว้าง950มม. × สูง1792มม. (รวมตู้)

l  สี : ขาวออฟไวท์

l  รับน้ำหนักพื้น : 900 กก./ตร.ม.



III. รายการอะไหล่และชิ้นส่วนสึกหรอ

เลขที่	ชื่อ	ข้อมูลจำเพาะ	วัสดุ	จำนวน	หมายเหตุ
1	แหวนปิดผนึกฝาบน	ΦD×ΦN	ซิลิโคน	1	รุ่นที่ตรงกันตามมาตรฐานของซัพพลายเออร์
2	วงแหวนซีลกระจกมองระดับ	-	ซิลิโคน	2	รุ่นที่ตรงกันตามมาตรฐานของซัพพลายเออร์
3	ปะเก็นพอร์ตการป้อน	-	ซิลิโคน	1	รุ่นที่ตรงกันตามมาตรฐานของซัพพลายเออร์
4	ซีลเครื่องกลความเร็วสูง	ซี+ซิลิกอน	-	1	รุ่นที่ตรงกันตามมาตรฐานของซัพพลายเออร์
5	สายพานไทม์มิ่งความเร็วสูง	-	ยาง	1 ชุด	รุ่นที่ตรงกันตามมาตรฐานของซัพพลายเออร์
6	แผ่นขูด	-	เทฟลอน	1	รุ่นที่ตรงกันตามมาตรฐานของซัพพลายเออร์
7	เลนส์กระจกมองระดับ	-	กระจกนิรภัย	2	รุ่นที่ตรงกันตามมาตรฐานของซัพพลายเออร์



IV. เงื่อนไขสนับสนุน

เลขที่	รายการ	ข้อกำหนดมาตรฐาน
1	ความสูงของเวิร์คช็อป	>2.5M; มีพื้นที่สำหรับยกและบำรุงรักษา; พื้นเรียบและสะอาด
2	ขนาดประตู	ความสูง >2.0ม. ความกว้าง >1.0ม. รองรับการขนย้ายอุปกรณ์
3	น้ำหล่อเย็น	การไหลที่เพียงพอ ระบบหมุนเวียนแบบบังคับจะดีกว่า น้ำร้อนในฤดูหนาวหากจำเป็น
4	การทำความร้อน	อุณหภูมิโดยรอบ >20°C เพื่อป้องกันการแข็งตัวของน้ำมันไฮดรอลิกและเพื่อให้การทำงานราบรื่น
5	พื้นที่ติดตั้ง	เค้าโครงต่อแผนทั่วไป
6	แหล่งอากาศ	5–7 กก./ซม.², 100 ลิตร/นาที สำหรับปั๊มลมและการใช้งานที่เกี่ยวข้อง
7	คนอื่น	ไม่มีก๊าซ/ของเหลวที่กัดกร่อนหรือระเบิดได้
