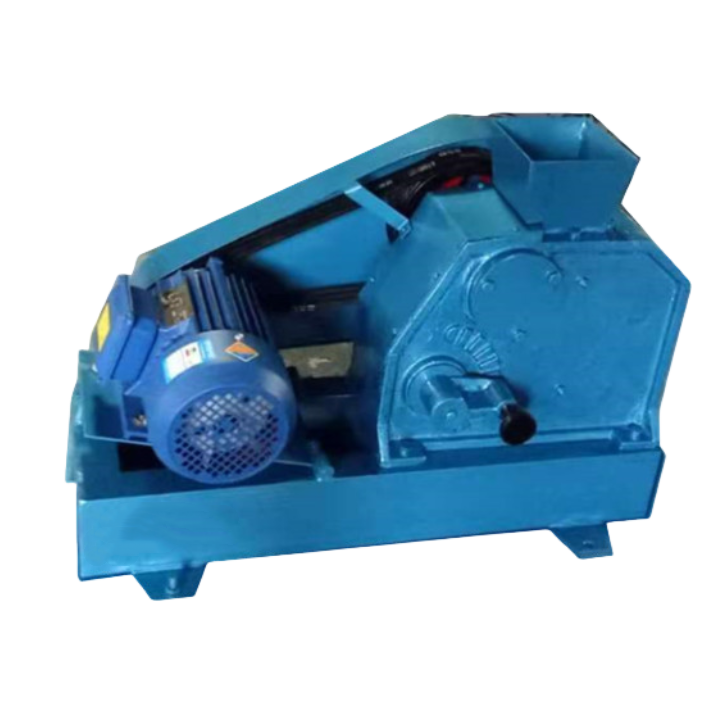

เครื่องบดขากรรไกรเคลื่อนที่ขนาดเล็กสำหรับหินแข็งในห้องปฏิบัติการเพื่อเตรียมตัวอย่างแร่
การแนะนำ
เครื่องบดขากรรไกรในห้องปฏิบัติการ (หรือเรียกสั้นๆ ว่า Jaw Crusher) ส่วนใหญ่ใช้สำหรับการบดแร่และวัสดุขนาดใหญ่ทุกชนิดในระดับปานกลาง และสามารถบดวัสดุที่มีความแข็งแรงอัดไม่เกิน 320Mpa โดยแบ่งออกเป็น 2 ประเภทคือการบดหยาบและการบดละเอียด เครื่องบดขากรรไกรซีรีส์ PE มีคุณลักษณะครบถ้วน และขนาดการป้อนคือ 125 มม. ～1,200 มม. ซึ่งเป็นตัวเลือกแรกของอุปกรณ์บดขั้นต้น
โครงสร้างหลักของเครื่องบดกรามในห้องปฏิบัติการ: โครง, เพลาลูกเบี้ยว, รอกขนาดใหญ่, มู่เล่, แผ่นป้องกันด้านข้าง, แผ่นข้อศอก, เบาะหลังแผ่นข้อศอก, สกรูปรับระดับ, สปริงรีเซ็ต, แผ่นขากรรไกรคงที่ และแผ่นขากรรไกรเคลื่อนที่ ฯลฯ ซึ่งแผ่นขากรรไกรก็มีบทบาทในการประกันเช่นกัน โหมดการบดของเครื่องบดกรามซีรีส์นี้เป็นแบบอัดรีดโค้ง มอเตอร์ขับเคลื่อนสายพานและรอก และเพลาลูกเบี้ยวทำให้กรามเคลื่อนที่ขึ้นและลง เมื่อกรามเคลื่อนที่ขึ้น มุมระหว่างแผ่นข้อศอกและกรามเคลื่อนที่จะมีขนาดใหญ่ขึ้น ซึ่งดันให้แผ่นขากรรไกรเคลื่อนที่เข้าใกล้แผ่นขากรรไกรคงที่ ในขณะเดียวกัน วัสดุก็ถูกบดโดยการอัดรีด การขัด การบด และการบดหลายครั้งอื่นๆ เมื่อกรามเคลื่อนที่ลดลง มุมระหว่างแผ่นข้อศอกและกรามเคลื่อนที่จะมีขนาดเล็กลง และแผ่นขากรรไกรเคลื่อนที่จะออกจากแผ่นขากรรไกรคงที่ภายใต้การทำงานของแกนยึดและสปริง จากนั้นวัสดุที่ถูกบดจะถูกระบายออกจากด้านล่างของห้องบด ด้วยการหมุนอย่างต่อเนื่องของมอเตอร์ แผ่นขากรรไกรที่เคลื่อนที่ได้จะบดและปล่อยวัสดุเป็นระยะๆ ทำให้เกิดการผลิตจำนวนมาก
แอปพลิเคชัน
เครื่องบดกรามในห้องปฏิบัติการส่วนใหญ่ใช้สำหรับการบดหยาบ ปานกลาง และละเอียดของแร่ต่างๆ เช่น หินปูน แคลเซียมคาร์ไบด์ ตะกรันแคลเซียมคาร์ไบด์ หินดินดาน หินบะซอลต์ หินกรวดในแม่น้ำ ลาพิส ลาซูลี ฯลฯ เครื่องบดนี้มีประสิทธิภาพอย่างโดดเด่นในโรงงานปูนซีเมนต์ โรงงานทรายและกรวด โรงงานหิน การกำจัดซัลเฟอร์ออกจากโรงไฟฟ้าถ่านหิน โรงงานแคลเซียมคาร์ไบด์ และยังใช้กันอย่างแพร่หลายในอุตสาหกรรมเหมืองแร่ โลหะวิทยา อุตสาหกรรมเคมี วัสดุก่อสร้าง การอนุรักษ์น้ำ และการขนส่ง
คุณสมบัติ
1. อัตราการบดสูงประมาณ 15 ขนาดอนุภาคสม่ำเสมอ
2. อุปกรณ์ปรับช่องระบายชนิดปะเก็น ช่วงการปรับกว้าง การทำงานที่เชื่อถือได้
3. ประสิทธิภาพการผลิตสูง การใช้พลังงานต่ำ เมื่อเปรียบเทียบกับเครื่องบดขากรรไกรแบบละเอียดทั่วไป ความสามารถในการประมวลผลเพิ่มขึ้น 20-35% เมื่อเทียบกับคุณสมบัติเดียวกัน การใช้พลังงานลดลง 15-20%
4. ช่องบดมีความลึกและไม่มีโซนตาย ซึ่งช่วยเพิ่มความสามารถในการป้อนและผลผลิต
5. การใช้แผ่นขากรรไกรไฮเปอร์โบลิกที่มีการสึกหรอเล็กน้อย ภายใต้เงื่อนไขกระบวนการเดียวกัน อายุการใช้งานของแผ่นขากรรไกรสามารถขยายได้มากกว่า 3-4 เท่า ซึ่งเห็นได้ชัดเจนยิ่งขึ้นสำหรับวัสดุที่มีฤทธิ์กัดกร่อนสูง
6. ระบบหล่อลื่นมีความปลอดภัยและเชื่อถือได้ ชิ้นส่วนต่างๆ เปลี่ยนได้ง่าย และภาระงานในการบำรุงรักษาก็น้อย
พารามิเตอร์
ข้อมูลจำเพาะของรุ่น | เอ็กซ์พีซี60*100 | เอ็กซ์พีซี100*150 | เอ็กซ์พีซี100*150 | เอ็กซ์พีซี150*125 | เอ็กซ์พีซี150*200 |
ความจุ (กก./ชม.) | 0.32-0.4 | 0.4-1.8 | 0.4-1.8 | 0.3-2 | 1.5-2 |
ขนาดช่องเปิดฟีด(มม.) | 100*60 | 150*100 | 150*100 | 150*125 | 200*150 |
ขนาดฟีด(มม.) | 50 | 90 | 90 | 100 | 120 |
ขนาดการระบาย(มม.) | 1-3 | 5-25 | 5 - 25 | 6-38 | 5-30 |
ความเร็วแกนหมุน(รอบต่อนาที) | 650 | 380 | 380 | 375 | 375 |
กำลังไฟฟ้า(กิโลวัตต์) | 1.5 | 2.2 | 2.2 | 3 | 5.5 |
แรงดันไฟฟ้า (โวลต์) | 380 | 380 | 380 | 380 | 380 |
มวล(กก.) | 100 | 190 | 190 | 417 | 450 |
1 บรรจุภัณฑ์ส่งออกมาตรฐาน: การป้องกันการชนภายใน บรรจุภัณฑ์กล่องไม้สำหรับส่งออกภายนอก
2. จัดส่งโดยด่วน ทางอากาศ ทางทะเล ตามความต้องการของลูกค้าเพื่อค้นหาวิธีที่เหมาะสมที่สุด
3. รับผิดชอบความเสียหายในระหว่างกระบวนการจัดส่ง จะเปลี่ยนชิ้นส่วนที่เสียหายให้คุณฟรี
