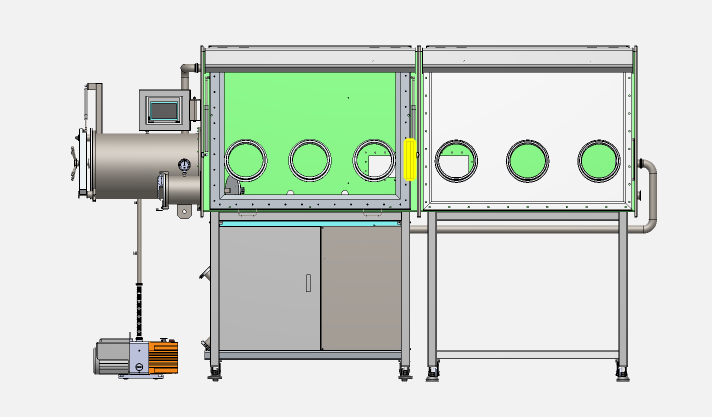

กล่องถุงมือสูญญากาศแบบด้านเดียว 6 ปากสำหรับห้องปฏิบัติการพร้อมหน้าต่างเปิดด้านหน้าและตะแกรงนิรภัย

ก.  เกณฑ์การยอมรับ

ภายใต้เงื่อนไขมาตรฐาน นั่นคือ ภายใต้อุณหภูมิคงที่ 20-25 ℃ความชื้นสัมพัทธ์ 65% และแหล่งอากาศเฉื่อย 99.999% ดัชนีออกซิเจนในน้ำหมุนเวียนของตัวถังเปล่าจะถึงต่ำกว่า 1ppm

B.  ตัวบ่งชี้ทางเทคนิคหลักและการกำหนดค่า

1. กล่อง (สามารถเปิดหน้าต่างด้านหน้าได้)

1.1 ขนาด: 2440 มม. ( ยาว) × 900 ม ม. ( สูง) × 850 มม. ( กว้าง) ประกอบด้วยกล่องถุงมือสองกล่อง ความยาว 1200 มม. เชื่อมต่อกันด้วยหน้าแปลน พร้อมแผงด้านข้างแบบถอดได้

1.2. วัสดุ: โครงสร้างสแตนเลส (ชนิด 304) ความหนา 3มม.

1.3.ฟิลเตอร์: รูรับแสง 0.3 ไมครอน วางไว้ที่แผงด้านซ้าย ห่างจากด้านล่าง 100 มม. (ไม่มีฟิลเตอร์ที่ด้านล่าง)

1.4. ถุงมือยางบิวทิล 6 นิ้ว: นำเข้าจากสหรัฐอเมริกา ความหนา 0.4 มม. ปากถุงมือ 8 นิ้ว ปากถุงมือโลหะผสมอลูมิเนียมแข็ง (การเคลือบป้องกันการกัดกร่อน อลูมิเนียมอโนไดซ์) เส้นผ่านศูนย์กลาง 220 มม.

1.5. หน้าต่าง: พื้นผิวการทำงานออกแบบเอียง กระจกหน้าต่างด้านหน้านิรภัยแบบยกสูง 8 มม. ทนทานต่อการสึกหรอ ทนต่อการกัดกร่อน ส่องผ่านแสงได้ดี มีวงแหวนปิดผนึกพร้อมวงแหวนปิดผนึก OMEGA หนา 3/8 นิ้ว

1.6. รักษาแรงดันบวกและลบให้อยู่ในระดับที่เหมาะสม (-10mbar-10mbar) ระหว่างการใช้งาน

1.7. กล่อง นี้  ติดตั้งหลอดไฟประหยัดพลังงานแบบป้องกันแสงสะท้อนและให้แสงนุ่มนวล

1.8. ตัวกล่องมีชั้นวางแบบ 2 ชั้นพร้อมแผงแสดงสินค้า (ขนาดชั้นวางจะแจ้งให้ทราบภายหลัง)

1.9. กล่องมีแผงขั้วไฟฟ้าแบบมีรูพรุน (แหล่งจ่ายไฟ: 220V±10% 50Hz±10%)

1.10. กล่องสามารถกำหนดค่าให้มีพอร์ต KF-40 มาตรฐาน 6 พอร์ต พอร์ต KF40 4 พอร์ตที่ด้านล่าง และพอร์ตสแตนด์บาย 3 พอร์ตที่ด้านขวา ด้านหลังมีรูพรุนตามแบบของลูกค้า

1.11. อัตราการรั่วไหล: ≤0.001vol%/ชม.

1.12. ขายึดโครงเหล็ก พร้อมล้อเลื่อนสูง 950 มม. ติดตั้งด้วยล้อเลื่อนสากล

1.13. มีการติดตั้งตะแกรงนิรภัยสองชุดภายในกล่อง พารามิเตอร์ของตะแกรง: เครื่องส่ง: SL2-25ZP2C-16C-E เครื่องรับ: SL2-25ZP2C-16C-R

วัตถุตรวจจับขั้นต่ำ: วัตถุทึบแสง φ25 มม.

ระยะห่างแกนแสง: 20 มม.

ระยะตรวจจับ: 140-1580 มม.

เวลาเริ่มต้นหลังจากเปิดเครื่อง: น้อยกว่า 2 วินาที

เวลาตอบสนอง: น้อยกว่า 60ms

องค์ประกอบลำแสง: LED อินฟราเรด

โหมดการเชื่อมต่อ: การเชื่อมต่อแบบขั้วต่อ

2.  ห้องเปลี่ยนผ่าน

2.1 .  ห้องเปลี่ยนถ่ายขนาดใหญ่และขนาดเล็ก (ซ้าย)

2.1.1 .  รูปทรง: ทรงกระบอก (สแตนเลส 304) เชื่อมต่อกับกล่องเก็บของพร้อมประตูเปลี่ยนผ่านขนาดใหญ่แบบล็อคเพลา ใช้งานง่าย

2.1.2  ขนาด: เส้นผ่านศูนย์กลาง 360 มม. ความยาวห้องเปลี่ยนถ่ายขนาดใหญ่ 600 มม. ประตูลูกสูบ ห้องเปลี่ยนถ่ายพร้อมพาเลทเลื่อนห้อง เปลี่ยนถ่าย S mall ข้อมูลจำเพาะ: เส้นผ่านศูนย์กลาง 150 มม. ความยาว 300 มม. การควบคุมวาล์วแบบแมนนวลสำหรับการสูบและเติม

2.1.3. พาเลท: ส่วนขยายที่เคลื่อนย้ายได้อย่างอิสระ (การกำหนดค่าห้องเปลี่ยนผ่านขนาดใหญ่)

2.1.4. ระดับสุญญากาศ ≤1 บาร์ (ต้องดูดสุญญากาศห้องทรานสิชั่นด้านขวาทั้งขนาดใหญ่และขนาดเล็ก และแสดงค่าสุญญากาศ)

3. ระบบควบคุม

3.1. โหมด: ประกอบด้วยฟังก์ชันการวินิจฉัยตนเอง ฟังก์ชันปิดเครื่องและสตาร์ทอัตโนมัติ พร้อมฟังก์ชันควบคุมแรงดันและฟังก์ชันปรับอัตโนมัติ ระบบควบคุมอัตโนมัติ ระบบควบคุมรอบการทำงาน การป้องกันด้วยรหัสผ่าน และการควบคุมห้องสุญญากาศผ่านหน้าจอ LCD ตัวเครื่องควบคุมด้วยหน้าจอสัมผัส Siemens PLC

3.2. การควบคุมแรงดัน: ควบคุมแรงดันของกล่องและห้องเปลี่ยนผ่านที่ค่าที่ตั้งไว้

ก) ผู้ใช้สามารถตั้งค่าช่วงแรงดันใช้งานระหว่าง +12.5 ถึง -12.5 มิลลิบาร์ได้ตามต้องการ และ PLC จะปรับแรงดันของกล่องให้อยู่ในช่วงที่กำหนดโดยอัตโนมัติ ค่าเริ่มต้นของช่วงแรงดันใช้งานคือ -1 ถึง +3 มิลลิบาร์

ข) เมื่อแรงดันกล่องสูงกว่า 12 มิลลิบาร์ PLC จะเปิดวาล์วความปลอดภัยโดยอัตโนมัติเพื่อระบายแรงดันและปกป้องถุงมือ อุปกรณ์ และวัสดุต่างๆ ในกล่อง

ค) ใช้สวิตช์เหยียบเพื่อปรับแรงดันถังให้ละเอียดยิ่งขึ้น

3.3. แป้นเหยียบ: สามารถควบคุมแรงกดของกล่องเก็บของ ใช้งานง่าย

4.  ระบบหมุนเวียน (รวมทั้งระบบฟอกและฟื้นฟู)

4.1. BASF ประเทศเยอรมนี, วัสดุกรอง UOP ของสหรัฐอเมริกา, วาล์ว Baode ประเทศเยอรมนี ระบบโฮสต์ผสานรวมการออกแบบแบบแยกส่วน กลุ่มวาล์วโซลินอยด์แก๊สควบคุมอิเล็กทรอนิกส์อัตโนมัติ การควบคุม PLC วงจร ปั๊มหมุนเวียน ระบบกรอง และจอแสดงผลที่ผสานรวมกับระบบกรองอิสระ ทำให้เป็นระบบที่กะทัดรัดและใช้งานง่าย

4.2. การควบคุม: น้ำและออกซิเจนถูกควบคุมให้น้อยกว่า 1 PPm

4.3 อุปกรณ์ปรับแต่ง: ผ่านการปรับ แต่ง แบบสัมผัส PLC (การทำความร้อน การอพยพ การฟอก การสร้างใหม่) ตลอดกระบวนการ ยกเว้นการระบายอากาศ 2.5 ชั่วโมงโดยไม่มีการตรวจสอบจากมนุษย์

4.4. ก๊าซทำงาน: He.N2/ หรือก๊าซ Ar (วัฏจักรก๊าซ)

4.5 พัดลมหมุนเวียน: พัดลมความถี่แปรผันความเร็วสูง 0-100m³ ควบคุมด้วยไมโครโปรเซสเซอร์ อุปกรณ์สแตนเลสที่ผ่านการทดสอบแรงดัน

4.6. คอลัมน์กรอง: คอลัมน์กรองเดี่ยว วัสดุกรองนำเข้าจากเยอรมนี วัสดุกำจัดออกซิเจน BASF 5 กก. วัสดุดูดซับน้ำ UOP ของสหรัฐอเมริกา 5 กก. มีประสิทธิภาพ อายุการใช้งานยาวนานเป็นพิเศษ ช่วยให้ผู้ใช้มั่นใจได้ว่าผลิตภัณฑ์มีความสามารถในการกรองน้ำได้ยาวนาน ความสามารถในการกรองน้ำ 2.2 กก. ความสามารถในการดูดซับออกซิเจน 63 ลิตร

4.7. วาล์วฟอกอากาศ: วาล์วไฟฟ้า-นิวเมติกส์อัตโนมัติ

4.8. ตัวกรอง: ตัวกรองประสิทธิภาพสูงพร้อมตัวกรองรูรับแสงมาตรฐาน HEPA ขนาด 0.3 ไมครอน

4.9. การสร้างใหม่: ใช้สำหรับการนำระบบการฟอกกลับมาใช้ใหม่ เพื่อให้ระบบได้รับการกระตุ้น การสร้างใหม่ต้องใช้ส่วนผสมของฮีเลียม/H2 ไนโตรเจน/H2 หรืออาร์กอน/H2 โดย H2 คิดเป็น 10%

5.ระบบการแสดงผล

SIEMENS จากเยอรมนี ควบคุมการทำงานด้วยหน้าจอสัมผัส PLC ของ Siemens สลับการทำงานได้ทั้งภาษาจีนและภาษาอังกฤษ

6.  เครื่องวิเคราะห์น้ำ  (นำเข้าจากต่างประเทศ) ยี่ห้อ: UK MICHELL

1) ช่วงการวัด: 0-1000ppm

2) ความแม่นยำ: ±1% ppm

3) จอแสดงผล: เอาต์พุตของเครื่องวิเคราะห์เชื่อมต่อกับ PLC ค่าการตรวจจับจะแสดงบนหน้าจอสัมผัส และสามารถตั้งค่าสัญญาณเตือนได้

4) การควบคุม: ระบบหมุนเวียนก๊าซสามารถควบคุมได้ตามการตั้งค่าของผู้ใช้เพื่อให้บรรลุการลดรอบ

5) สภาพแวดล้อม: -10℃ -50℃

7. เครื่องวิเคราะห์ออกซิเจน  (นำเข้าจากต่างประเทศ) วัสดุยี่ห้อ: AVCRAY

1) สามารถตั้งค่าช่วงการวัดได้: 0-1000ppm

2) สภาพแวดล้อม: -10℃ -50℃

3) ความแม่นยำ: ±1% ppm

4) ตำแหน่งการติดตั้ง: เซ็นเซอร์ออกซิเจนติดตั้งอยู่บนกล่อง โดยไม่คำนึงถึงการหมุนเวียนของก๊าซหรือไม่ เซ็นเซอร์ออกซิเจนจะตรวจจับบรรยากาศในกล่องอย่างต่อเนื่องและแสดงปริมาณออกซิเจนในกล่องเก็บของ

5) เซ็นเซอร์: แบตเตอรี่วัสดุไฟฟ้าเคมี ข้อดีคือมีความแม่นยำเป็นศูนย์ มีการดริฟท์น้อย เพื่อหลีกเลี่ยงไม่ให้วัสดุแบตเตอรี่อื่นๆ กัดกร่อนได้ง่าย ต้นทุนการเปลี่ยนทดแทนต่ำ (เปลี่ยนเฉพาะแบตเตอรี่ออกซิเจนเท่านั้น)

6) จอแสดงผล: เอาต์พุตของเครื่องวิเคราะห์เชื่อมต่อกับ PLC ค่าการตรวจจับจะแสดงบนหน้าจอสัมผัส และสามารถตั้งค่าสัญญาณเตือนได้

การควบคุม: ผู้ใช้สามารถเลือกฟังก์ชั่นการหมุนเวียนอัตโนมัติเพื่อรักษาปริมาณออกซิเจนในช่องเก็บของภายในช่วงที่ผู้ใช้กำหนด

8. ระบบสุญญากาศ

เพิ่มระบบควบคุมเวลาเริ่ม-หยุดการทำงานของปั๊มสุญญากาศ ปั๊มสุญญากาศที่เลือกคือปั๊มสุญญากาศ British Edwards รุ่น RV12 อัตราการไหล 12 ลบ.ม./ชม. สุญญากาศจำกัด 2x10-3 มิลลิบาร์ ห้องทรานซิชันสามารถแยกการทำงานและควบคุมแยกกันได้ตลอดเวลา (นำเข้าจากต่างประเทศ)

9. การทำความสะอาดกล่องอัตโนมัติ

แผ่นชุบควบคุมแก๊สอัตโนมัติ ผู้ใช้ตั้งเวลาทำความสะอาด จากนั้นแตะปุ่มเริ่มบนหน้าจอสัมผัส ระบบจะเริ่มทำความสะอาดกล่อง และหยุดโดยอัตโนมัติเมื่อถึงเวลาที่ตั้งไว้

10. ระบบดูดซับตัวทำละลายอินทรีย์

เพื่อป้องกันอิทธิพลของตัวทำละลายอินทรีย์ต่อคอลัมน์การทำให้บริสุทธิ์ จึงได้เชื่อมต่อคอลัมน์ตัวทำละลายเข้ากับระบบกล่องถุงมือแบบอนุกรม ตัวกลางหลักประกอบด้วยคาร์บอนกัมมันต์และอะลูมินากัมมันต์คุณภาพสูงและประสิทธิภาพสูง เพื่อป้องกันการเกิดกรดไฮโดรฟลูออริก ระบบดูดซับตัวทำละลายอินทรีย์บรรจุด้วยความจุ 7 กิโลกรัม มีอินเทอร์เฟซ KF40 ที่ด้านบนและด้านล่างของคอลัมน์ สะดวกต่อการเติมเชื้อเพลิง และผู้ใช้สามารถเติมเชื้อเพลิงได้ด้วยตนเอง

11. เงื่อนไขการทำงานของอุปกรณ์: (กำหนดโดยผู้ใช้)

1.0. แหล่งจ่ายไฟ: AC220V สองเฟสสามสาย กำลังไฟ ≥1Kw;

1.1  ห้องปฏิบัติการควรมีสายดินอิสระ: < 3Ω จากอุปกรณ์ถึงการเชื่อมต่อสายดิน แนะนำให้ใช้สายทองแดงแบนขนาด≥10mm2

1.2. การประปา : ไม่มี;

1.3. ความชื้นสัมพัทธ์: < 75%;

1.4. ไม่มีปริมาณฝุ่นละอองมาก ไม่มีก๊าซกัดกร่อน ไวไฟ และระเบิดได้ในห้อง

1.5. พื้นที่วางอุปกรณ์: ความยาว × ความกว้าง :3200 มม. × 1200 มม.

ขนาดบรรจุภัณฑ์:  (ยาว)3.4*(กว้าง)1.2*(สูง)2.1ม.

น้ำหนักพร้อมบรรจุภัณฑ์ : 880กก.

C.  การกำหนดค่าหลัก

1 บรรจุภัณฑ์ส่งออกมาตรฐาน: การป้องกันการชนภายใน บรรจุภัณฑ์กล่องไม้สำหรับส่งออกภายนอก

2. จัดส่งโดยด่วน ทางอากาศ ทางทะเล ตามความต้องการของลูกค้าเพื่อค้นหาวิธีที่เหมาะสมที่สุด

3. รับผิดชอบความเสียหายในระหว่างกระบวนการจัดส่ง จะเปลี่ยนชิ้นส่วนที่เสียหายให้คุณฟรี
