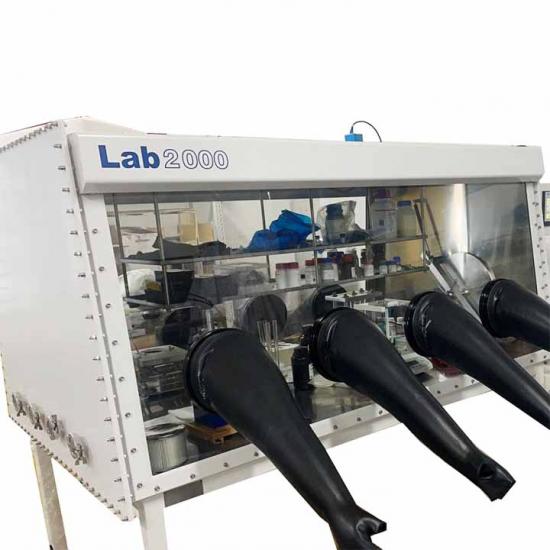

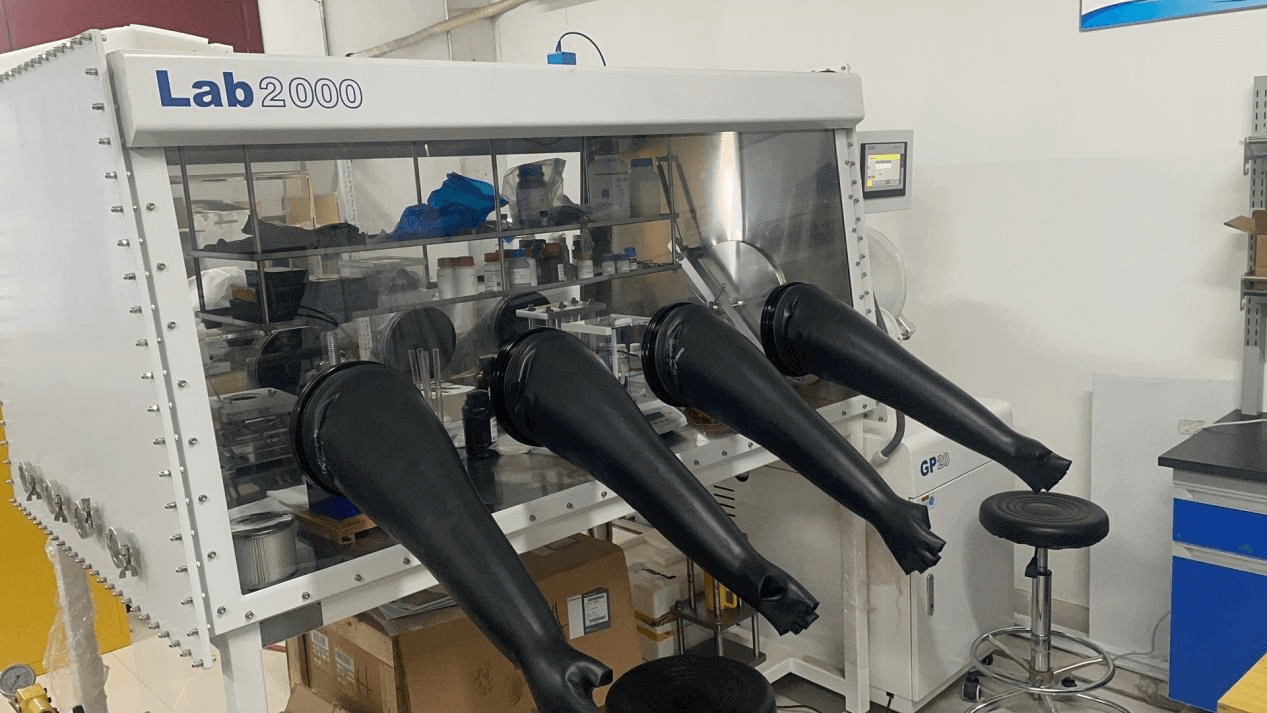

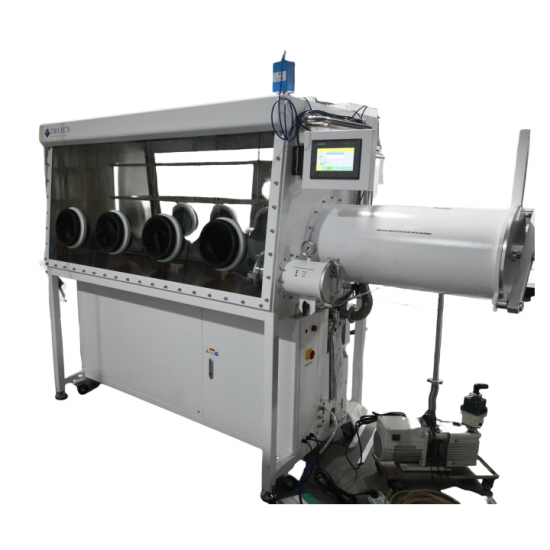

กล่องใส่ถุงมือแบบเดี่ยวสองด้านขนาด 800 มม. สำหรับห้องทดลองแบบเปลี่ยนผ่าน 4 สถานี

ก.  มาตรฐานการยอมรับ :

ภายใต้เงื่อนไขมาตรฐาน นั่นคือ ภายใต้อุณหภูมิคงที่ 20-25 oC ความชื้นสัมพัทธ์ 65% และแหล่งอากาศเฉื่อย 99.999% ดัชนีออกซิเจนของน้ำหมุนเวียนในตัวถังเปล่าจะน้อยกว่า 0.1ppm

B.  ตัวบ่งชี้ทางเทคนิคหลักและการกำหนดค่า

1. ตัวกล่อง

1.1. ขนาด:  18 00มม. (ยาว) x 900มม. (สูง) x 1000มม. (กว้าง)

1.2. วัสดุ: โครงสร้างสแตนเลส (ชนิด 304) ความหนา 3มม.

1.3. ฟิลเตอร์: รูรับแสง 0.3 ไมครอน

1.4. ถุงมือยางบิวทิล: นำเข้าจากสหรัฐอเมริกา ความหนา 0.4 มม. ปากถุงมือ 8 นิ้ว ปากถุงมือ POM ขนาดเส้นผ่าศูนย์กลาง 220 มม.

1.5. หน้าต่าง: พื้นผิวการทำงานเอียง หน้าต่างด้านหน้ากระจกนิรภัย 8 มม. ทนทานต่อการสึกหรอ ทนต่อการกัดกร่อน การส่งผ่านแสงที่ดี แหวนปิดผนึก OMEGA หนา 3/8 นิ้ว

1.6. สามารถรักษาแรงดันบวกและลบ (-10mbar-10mbar) ได้ในระดับหนึ่งเมื่อใช้งาน

1.7. ตู้ติดตั้งหลอดไฟประหยัดพลังงานป้องกันแสงสะท้อน ให้แสงสว่างนุ่มนวล

1.8. ตัวกล่องมีแผงแสดงสินค้า 2 ชั้น พร้อมชั้นวางสินค้า

1.9. กล่องมีแผงขั้วต่อไฟฟ้าแบบมีรูพรุน (แหล่งจ่ายไฟ: 220V±10% 50Hz±10%)

1.10. สามารถกำหนดค่าพอร์ต KF-40 มาตรฐานสามพอร์ตบนตัวเรือนได้

1.11. อัตราการรั่วไหล: ≤0.001vol%/ชม.

1.12. ขายึดโครงเหล็ก พร้อมล้อเลื่อนสูง 950 มม. ติดตั้งด้วยล้อเลื่อนสากล

2. ห้องเปลี่ยนผ่าน

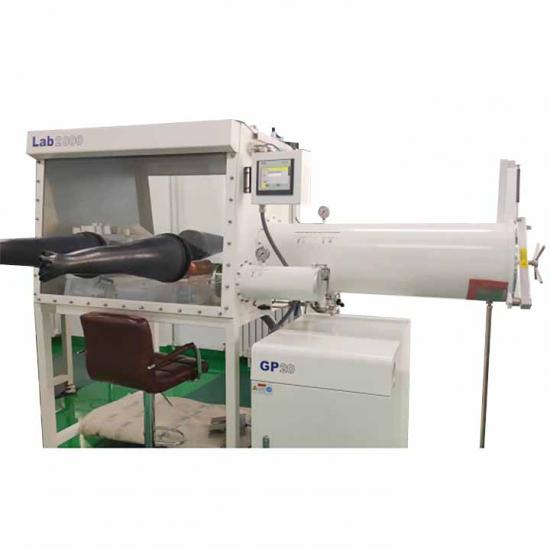

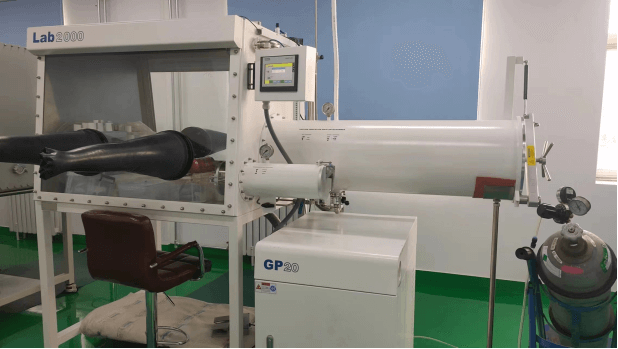

2.1 ช่องเปลี่ยนถ่ายขนาดใหญ่และขนาดเล็ก (ด้านขวา)

2.1.1 รูปทรง: ทรงกระบอก (สแตนเลส 304) เชื่อมต่อกับกล่องเก็บของ ใช้ประตูเปลี่ยนผ่านขนาดใหญ่แบบล็อคเพลา ใช้งานง่าย

2.1.2 ขนาด: ห้องเปลี่ยนถ่ายอากาศขนาดใหญ่ที่มีเส้นผ่านศูนย์กลาง 360 มม. และความยาว 800 มม. ประตูลูกสูบ ห้องเปลี่ยนถ่ายอากาศพร้อมถาดเลื่อนและการขัดเงา ห้องเปลี่ยนถ่ายอากาศขนาดเล็กที่มีเส้นผ่านศูนย์กลาง 150 มม. และความยาว 300 มม. การสูบและเติมอากาศควบคุมด้วยวาล์วควบคุมด้วยมือ

2.1.3. ถาด: ส่วนขยายที่เคลื่อนย้ายได้อย่างอิสระ (โครงสร้างเหนือห้องโดยสารขนาดใหญ่)

2.1.4. สุญญากาศ ≤1 บาร์ (ห้องเปลี่ยนผ่านด้านขวาทั้งขนาดใหญ่และขนาดเล็กจำเป็นต้องได้รับการดูดฝุ่น พร้อมจอแสดงผลมาตรวัดสุญญากาศ)

3. ระบบควบคุม

3.1. โหมด: ประกอบด้วยระบบวินิจฉัยตนเอง, ระบบปิด-เปิดเครื่อง, พร้อมระบบควบคุมแรงดันและฟังก์ชันปรับอัตโนมัติ ระบบควบคุมอัตโนมัติ, ระบบควบคุมวงจร, ระบบป้องกันด้วยรหัสผ่าน, ระบบควบคุมห้องสุญญากาศผ่านหน้าจอ LCD ระบบควบคุมยูนิตใช้หน้าจอสัมผัส Siemens PLC

3.2. การควบคุมแรงดัน: ควบคุมแรงดันของกล่องและห้องเปลี่ยนผ่านที่ค่าที่ตั้งไว้

ก) ผู้ใช้สามารถตั้งค่าช่วงแรงดันใช้งานระหว่าง +12.5 ถึง -12.5 มิลลิบาร์ได้ตามต้องการ และ PLC จะปรับแรงดันของกล่องให้อยู่ในช่วงที่กำหนดโดยอัตโนมัติ ค่าเริ่มต้นสำหรับช่วงแรงดันใช้งานคือ -1 ถึง +3 มิลลิบาร์

ข) เมื่อแรงดันภายในเคสสูงกว่า 12 มิลลิบาร์ PLC จะเปิดวาล์วความปลอดภัยโดยอัตโนมัติเพื่อระบายแรงดันและปกป้องถุงมือ อุปกรณ์ และวัสดุภายในเคส

ค) ใช้สวิตช์เหยียบเพื่อปรับแรงดันถังให้ละเอียดยิ่งขึ้น

3.3. แป้นเหยียบ: สามารถควบคุมแรงกดของกล่องเก็บของได้ ใช้งานได้สะดวก

4. ระบบหมุนเวียน (รวมทั้งระบบฟอกและฟื้นฟู)

4.1. BASF ประเทศเยอรมนี, วัสดุกรอง UOP ของสหรัฐอเมริกา, วาล์ว Baode ประเทศเยอรมนี ระบบโฮสต์ผสานรวมการออกแบบแบบแยกส่วน วงจรอิเล็กทรอนิกส์ควบคุมอัตโนมัติ ชุดวาล์วโซลินอยด์อากาศ การควบคุม PLC วงจร ปั๊มหมุนเวียน คอลัมน์กรอง จอแสดงผลที่ผสานรวมกับระบบกรองอิสระ ทำให้ระบบนี้กะทัดรัดและใช้งานง่าย

4.2. การควบคุม: น้ำและออกซิเจนถูกควบคุมให้น้อยกว่า 1 PPm

4.3 อุปกรณ์ปรับ: ผ่านการปรับแบบสัมผัส PLC (การทำความร้อน การสูบ การฟอก การสร้างใหม่) กระบวนการทั้งหมด ยกเว้นการระบายอากาศ 2.5 ชั่วโมงโดยไม่ต้องมีการตรวจสอบจากมนุษย์

4.4. ก๊าซทำงาน: He.N2/ หรือก๊าซ Ar (วัฏจักรก๊าซ)

4.5 พัดลมหมุนเวียน: พัดลมแปลงความถี่ความเร็วสูง 0-100m³ ควบคุมด้วยไมโครโปรเซสเซอร์ อุปกรณ์สแตนเลสที่ผ่านการทดสอบแรงดัน

4.6. คอลัมน์กรอง: คอลัมน์กรองเดี่ยว วัสดุกรองนำเข้าจากเยอรมัน BASF ดูดซับออกซิเจน 5 กก. วัสดุดูดซับน้ำประสิทธิภาพสูงจากสหรัฐอเมริกา UOP 5 กก. อายุการใช้งานยาวนานเป็นพิเศษ มั่นใจได้ถึงประสิทธิภาพการกรองที่ยาวนาน ความจุในการกำจัดน้ำ 2.2 ㎏  ความจุในการดูดซึมออกซิเจน 63 ลิตร

4.7. วาล์วฟอกอากาศ: วาล์วไฟฟ้า-นิวเมติกส์อัตโนมัติ

4.8. ตัวกรอง: ตัวกรองประสิทธิภาพสูง H13 พร้อมตะแกรงกรองขนาดรูรับแสง 0.3 ไมครอน เป็นไปตามมาตรฐาน HEPA

4.9. การสร้างใหม่: ใช้เพื่อนำระบบการฟอกกลับมาใช้ใหม่และเปิดใช้งาน การสร้างใหม่ต้องใช้ส่วนผสมของฮีเลียม/H2 ไนโตรเจน/H2 หรืออาร์กอน/H2 โดยที่ H2 คิดเป็น 10%

5. ระบบการแสดงผล

SIEMENS ประเทศเยอรมนี ควบคุมการทำงานด้วยหน้าจอสัมผัส PLC ของ Siemens สามารถสลับการทำงานได้ทั้งภาษาจีนและภาษาอังกฤษ

6.  เครื่องวิเคราะห์น้ำ(นำเข้าจากต่างประเทศ) วัสดุยี่ห้อ: MICHELL ของอังกฤษ/ (ตามการตัดสินใจของสภาพแวดล้อมการใช้งานของลูกค้า) ประกอบเองหรือในประเทศ ข้อมูลของบุคคลที่สามเพื่อรับรองความน่าเชื่อถือ

1) ช่วงการวัด: 0-1000ppm

2) ความแม่นยำ: ±1% ppm

3) จอแสดงผล: เอาต์พุตของเครื่องวิเคราะห์เชื่อมต่อกับ PLC ค่าการตรวจจับจะแสดงบนหน้าจอสัมผัส และสามารถตั้งค่าสัญญาณเตือนได้

4) การควบคุม: ระบบหมุนเวียนก๊าซสามารถควบคุมได้ตามการตั้งค่าของผู้ใช้เพื่อให้การหมุนเวียนลดลง

5) สภาพแวดล้อม: -10℃ -- 50℃

7. เครื่องวิเคราะห์ออกซิเจน (นำเข้าจากต่างประเทศ) วัสดุยี่ห้อ: AVCRAY (ตามสภาพแวดล้อมการใช้งานของลูกค้า) ประกอบเองหรือในประเทศ ข้อมูลของบุคคลที่สามเพื่อรับรองความน่าเชื่อถือ

1) สามารถตั้งค่าช่วงการวัดได้: 0-1000ppm

2) สภาพแวดล้อม: -10℃ -- 50℃

3) ความแม่นยำ: ±1% ppm

4) ตำแหน่งการติดตั้ง: เซ็นเซอร์ออกซิเจนติดตั้งอยู่บนกล่อง ไม่ว่าจะมีการหมุนเวียนของก๊าซหรือไม่ เซ็นเซอร์ออกซิเจนสามารถตรวจจับบรรยากาศภายในกล่องได้อย่างต่อเนื่องและแสดงปริมาณออกซิเจนในช่องเก็บของหน้ารถ

5) เซ็นเซอร์: แบตเตอรี่วัสดุไฟฟ้าเคมี ข้อดีคือ ความแม่นยำเป็นศูนย์ การดริฟท์น้อย หลีกเลี่ยงวัสดุแบตเตอรี่อื่นที่อาจกัดกร่อนได้ง่าย ต้นทุนการเปลี่ยนทดแทนต่ำ (เปลี่ยนแบตเตอรี่ออกซิเจนเท่านั้น)

6) จอแสดงผล: เอาต์พุตของเครื่องวิเคราะห์เชื่อมต่อกับ PLC ค่าการตรวจจับจะแสดงบนหน้าจอสัมผัส และสามารถตั้งค่าสัญญาณเตือนได้

การควบคุม: ผู้ใช้สามารถเลือกฟังก์ชั่นหมุนเวียนอัตโนมัติเพื่อรักษาปริมาณออกซิเจนในช่องเก็บของภายในช่วงที่ผู้ใช้กำหนด

8. ระบบสุญญากาศ

เพิ่มระบบควบคุมเวลาเริ่ม-หยุดการทำงานของปั๊มสุญญากาศ ปั๊มสุญญากาศ Edwards รุ่น RV12 อัตราการไหล 12 ลบ.ม./ชม. สุญญากาศจำกัด 2x10-3 มิลลิบาร์ ห้องทรานซิชันสามารถแยกดูดฝุ่นและควบคุมแยกกันได้ตลอดเวลา (นำเข้าจากต่างประเทศ)

9.  บ็อกซ์บอดี้ทำความสะอาดอัตโนมัติ

แผ่นชุบไฟฟ้าควบคุมด้วยแก๊สอัตโนมัติ ผู้ใช้ตั้งเวลาทำความสะอาด จากนั้นแตะปุ่มเริ่มบนหน้าจอสัมผัส ระบบจะเริ่มทำความสะอาดกล่อง และหยุดโดยอัตโนมัติเมื่อถึงเวลาที่ตั้งไว้

10. ระบบดูดซับตัวทำละลายอินทรีย์

เพื่อป้องกันผลกระทบของตัวทำละลายอินทรีย์ต่อคอลัมน์การทำให้บริสุทธิ์ คอลัมน์ตัวทำละลายจึงถูกเชื่อมต่อแบบอนุกรมเข้ากับระบบกล่องถุงมือ ตัวกลางหลักประกอบด้วยคาร์บอนกัมมันต์คุณภาพสูงและอะลูมินากัมมันต์ เพื่อป้องกันการเกิดกรดไฮโดรฟลูออริก ความจุในการบรรจุของระบบดูดซับตัวทำละลายอินทรีย์อยู่ที่ 7 กิโลกรัม มีอินเทอร์เฟซ KF40 ที่ด้านบนและด้านล่างของคอลัมน์ ซึ่งสะดวกต่อการเติมเชื้อเพลิง ผู้ใช้สามารถเติมเชื้อเพลิงได้ด้วยตนเอง

11. เงื่อนไขการทำงานของอุปกรณ์: (กำหนดโดยผู้ใช้)

1.0. แหล่งจ่ายไฟ: AC220V สองเฟสสามสาย กำลังไฟ ≥1Kw;

1.1. ห้องปฏิบัติการควรมีสายดินอิสระ: < 3Ω จากอุปกรณ์ถึงการเชื่อมต่อสายดิน แนะนำให้ใช้สายทองแดงแบนขนาด ≥10mm2

1.2. การประปา : ไม่มี;

1.3. ความชื้นสัมพัทธ์: < 75%;

1.4. ไม่มีฝุ่นละออง ก๊าซกัดกร่อน ก๊าซไวไฟ และก๊าซระเบิดในปริมาณมากในห้อง

1.5. พื้นที่ครอบคลุมอุปกรณ์: ความยาว × ความกว้าง :3200 มม. × 1200 มม.

C.  การกำหนดค่าหลัก

เลขที่	การกำหนดค่าC	หน่วย	จำนวน	ผู้ผลิต/ยี่ห้อ	หมายเหตุ
1	กล่องใส่ถุงมือ	ชิ้น	2	ทีแม็กซ์ซีเอ็น	สแตนเลส 304 หนา 3 มม.
2	ห้องเปลี่ยนผ่าน	ชุด	1	ทีแม็กซ์ซีเอ็น	สแตนเลส 304
3	ระบบควบคุม	ชุด	1	อุปกรณ์อิเล็กทรอนิกส์ SIEMENS Omron ของเยอรมนี ฯลฯ	การประกอบนำเข้า
4	ระบบหมุนเวียน (รวมทั้งระบบฟอกและฟื้นฟู)	ชุด	1	BASF ของเยอรมนี, วัสดุฟอก UOP ของสหรัฐอเมริกา, วาล์ว Baode ของเยอรมนี	การประกอบนำเข้า
5	ระบบแสดงผล	ชุด	1	ซีเมนส์(เยอรมนี)	ฉันนำเข้า
6	ถุงมือ	คู่	4	สหรัฐอเมริกา	ฉันนำเข้า
7	ข้อต่อท่อ	ชุด	1	เฟรนช์ โรโคล(ฝรั่งเศส)	ฉันนำเข้า
8	เกจวัดแรงดัน	ชุด	2	WIka (เยอรมนี)	ฉันนำเข้า
9	เครื่องวิเคราะห์น้ำ PLC	ชิ้น	1	มิเชลล์(สหราชอาณาจักร)	ฉันนำเข้า
10	เครื่องวิเคราะห์ออกซิเจน PLC	ชิ้น	1	AVCRAY ( สหรัฐอเมริกา)	ฉันนำเข้า
11	ปั๊มสุญญากาศ	ชิ้น	1	อาร์วี12	ฉันนำเข้า
12	การดูดซับตัวทำละลายอินทรีย์	ชุด	1	ทีแม็กซ์ซีเอ็น	สแตนเลส 304



ส่วนขยายบางส่วนของโมดูลการเปลี่ยนแปลงสามารถดูได้จากภาพวาดนี้ (อ้างอิงเฉพาะส่วนของโมดูลการเปลี่ยนแปลงเท่านั้น)

1 บรรจุภัณฑ์ส่งออกมาตรฐาน: การป้องกันการชนภายใน บรรจุภัณฑ์กล่องไม้สำหรับส่งออกภายนอก

2. จัดส่งโดยด่วน ทางอากาศ ทางทะเล ตามความต้องการของลูกค้าเพื่อค้นหาวิธีที่เหมาะสมที่สุด

3. รับผิดชอบความเสียหายในระหว่างกระบวนการจัดส่ง จะเปลี่ยนชิ้นส่วนที่เสียหายให้คุณฟรี
