เครื่องบดลูกบดขากรรไกรขนาดกะทัดรัดสำหรับห้องปฏิบัติการ
การแนะนำเครื่องบดกรามสำหรับห้องปฏิบัติการ
เครื่องบดกรามส่วนใหญ่ใช้ในการบดแร่และวัสดุจำนวนมากหลากหลายชนิด โดยมีกำลังบดรวมต่ำกว่า 320 เมกะปาสคาลในระดับกลาง เครื่องบดกรามสำหรับห้องปฏิบัติการซีรีส์ PE มีคุณสมบัติครบถ้วน ขนาดป้อนวัสดุตั้งแต่ 125 มม. ถึง 1200 มม. และเป็นอุปกรณ์บดหลักที่ได้รับความนิยม อุปกรณ์นี้ส่วนใหญ่ใช้ในการบดวัสดุหยาบ ปานกลาง และละเอียด เช่น แร่หินปูน แคลเซียมคาร์ไบด์ ตะกรันคาร์ไบด์ หินดินดาน หินบะซอลต์ กรวดแม่น้ำ หินบลูสโตน และอื่นๆ เครื่องนี้มีประสิทธิภาพที่โดดเด่นในโรงงานปูนซีเมนต์ โรงงานกรวด โรงงานผลิตหิน โรงไฟฟ้าพลังความร้อนการกำจัดซัลเฟอร์ไดออกไซด์ โรงงานผลิตแคลเซียมคาร์ไบด์ และใช้งานกันอย่างแพร่หลายในอุตสาหกรรมเหมืองแร่ โลหะวิทยา อุตสาหกรรมเคมี วัสดุก่อสร้าง การอนุรักษ์น้ำ การขนส่ง และอุตสาหกรรมอื่นๆ
หลักการทำงานของเครื่องบดขากรรไกรในห้องปฏิบัติการ
โครงสร้างหลักของเครื่องบดกรามในห้องปฏิบัติการ: โครง, เพลาลูกเบี้ยว, รอกขนาดใหญ่, มู่เล่, ตัวป้องกันด้านข้าง, แผ่นรองข้อศอก, ที่นั่งแผ่นรองข้อศอก, แกนสกรูปรับ, สปริงส่งกลับ, แผ่นรองคงที่และแผ่นรองขากรรไกรที่ปรับแล้ว และแผ่นรองข้อศอกสามารถใช้เป็นตัวป้องกันได้ เครื่องบดกรามรุ่นนี้มีระบบขับเคลื่อนแบบหักโค้ง สายพานและรอกขับเคลื่อนด้วยมอเตอร์ เคลื่อนผ่านเพลาลูกเบี้ยวเพื่อให้ขากรรไกรขึ้นและลง เมื่อขากรรไกรเคลื่อนที่ขึ้น วงเล็บจะยกขึ้น และสายพานและรอกขับเคลื่อนด้วยมอเตอร์ เคลื่อนผ่านเพลาลูกเบี้ยวเพื่อเคลื่อนขากรรไกรขึ้นและลง เมื่อขากรรไกรเคลื่อนที่ขึ้น มุมระหว่างแผ่นรองข้อศอกและแผ่นขากรรไกรเคลื่อนที่จะกว้างขึ้น ทำให้แผ่นขากรรไกรเคลื่อนที่อยู่ใกล้กับแผ่นขากรรไกรคงที่ ในขณะที่วัสดุสามารถถูกบดอัดได้โดยการบีบ ถู และบด เมื่อขากรรไกรเคลื่อนที่ตกลงมา มุมระหว่างแผ่นโค้งงอและขากรรไกรเคลื่อนที่จะเล็กลง แผ่นเคลื่อนที่จะออกจากแผ่นขากรรไกรที่คงที่โดยการกระทำของแท่งและสปริง ในเวลาเดียวกัน วัสดุที่ถูกบดจะถูกระบายออกผ่านห้องบด
คุณสมบัติของเครื่องบดขากรรไกรในห้องปฏิบัติการ
1. อัตราส่วนการบดสามารถเข้าถึงประมาณ 13 ในขนาดที่สม่ำเสมอ
2. ใช้อุปกรณ์ปรับจำนวนรังแบบมีปะเก็น ช่วงการปรับมีขนาดใหญ่และการทำงานที่เชื่อถือได้
3. ประสิทธิภาพสูง ใช้พลังงานต่ำ เมื่อเปรียบเทียบกับเครื่องบดกรามขนาดเล็กทั่วไป มีความสามารถในการประมวลผลสูงกว่าเครื่องบดที่มีคุณสมบัติเดียวกัน 20%-35% และสามารถลดการใช้พลังงานได้ 15%-20%
4.ห้องบดลึกไม่มีโซนตายและสามารถเพิ่มความสามารถในการป้อนและกำลังการผลิตได้
5. การใช้แผ่นขากรรไกรไฮเปอร์โบลาที่มีการสึกหรอเล็กน้อยสามารถยืดอายุการใช้งานได้มากกว่า 3-4 เท่าในสภาวะกระบวนการเดียวกัน โดยเฉพาะอย่างยิ่งกับวัสดุที่มีฤทธิ์กัดกร่อนสูง ซึ่งจะเห็นได้ชัดเจนยิ่งขึ้น
6. ระบบหล่อลื่นมีความปลอดภัยและเชื่อถือได้ มีชิ้นส่วนทดแทนที่สะดวก ปริมาณงานบำรุงรักษาน้อย
ข้อมูลจำเพาะ
พารามิเตอร์ของเครื่องบดขากรรไกรในห้องปฏิบัติการ |
หมายเลขรุ่น | ความจุ (กก./ชม.) | ขนาดทางเข้าวัสดุ (มม.) | ขนาดการป้อน (มม.) | ความละเอียดของเอาต์พุต (มม.) | ความเร็วแกนหมุน (รอบต่อนาที) | กำลังไฟฟ้า (กิโลวัตต์) | แหล่งจ่ายไฟ(โวลต์) | น้ำหนัก (กก.) |
เอ็กซ์พีซี100*60 | 230-400 | 100×60 | 50 | 6-10 | 650 | 1.5 | 3 เฟส 380 | 350 |
เอ็กซ์พีซี100*100 | 200-1800 | 100×100 | 80 | 3-25 | 600 | 2.2 | 3 เฟส 380 | 300 |
เอ็กซ์พีซี125*100 | 200-1800 | 125×100 | 80 | 5-25 | 500 | 3 | 3 เฟส 380 | 300 |
เอ็กซ์พีซี100*150 | 200-1800 | 100×150 | 90 | 6-38 | 500 | 2.2 | 3 เฟส 380 | 360 |
เอ็กซ์พีซี150*125 | 400-3000 | 150×125 | 100 | 6-38 | 500 | 3 | 3 เฟส 380 | 417 |
PE150*250 | 700-5000 | 150×250 | 120 | 10-40 | 350 | 5.5 | 3 เฟส 380 | 500 |
PEF60*100 | 45-550 | 60×100 | 50 | 1-10 | 290 | 1.5 | 3 เฟส 380 | 80 |
PEF100*100 | 65-850 | 100×100 | 80 | 1-25 | 600 | 2.2 | 3 เฟส 380 | 320 |
PEF100*125 | 300-2000 | 100×125 | 100 | 2-35 | 375 | 3 | 3 เฟส 380 | 360 |
PEF150*125 | 500-3000 | 150×125 | 120 | 4-45 | 375 | 3 | 3 เฟส 380 | 380 |

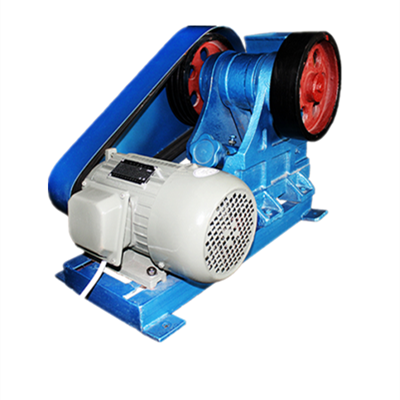

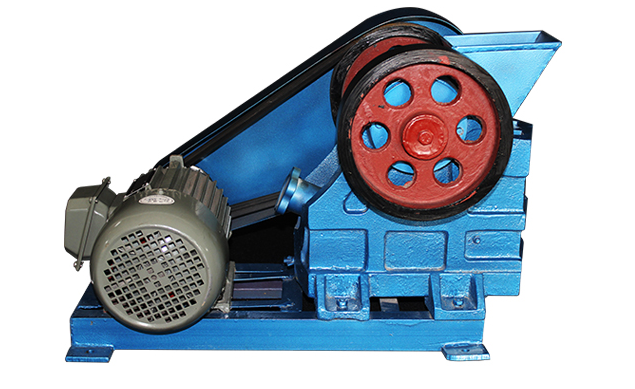

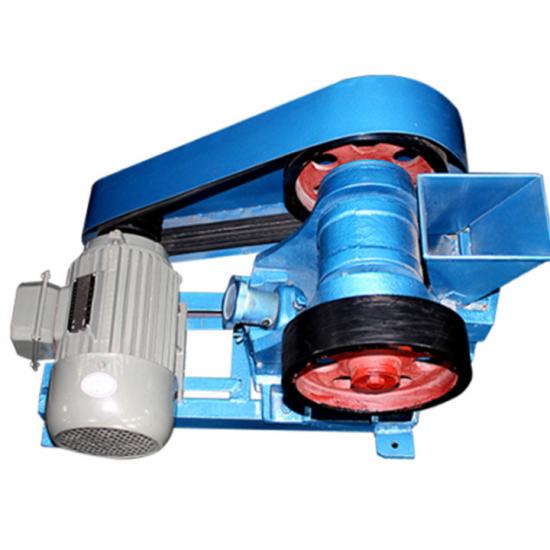

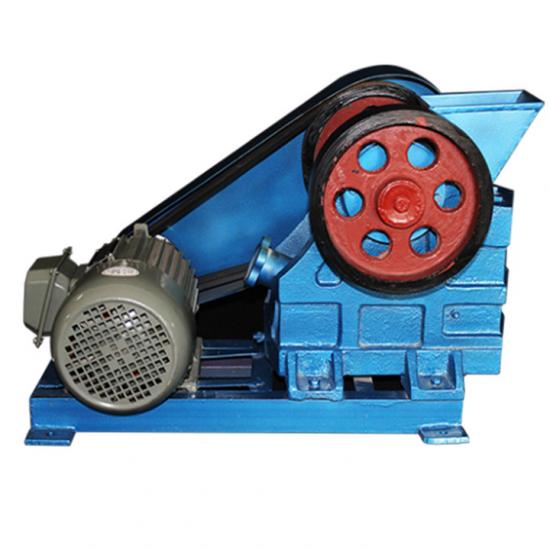

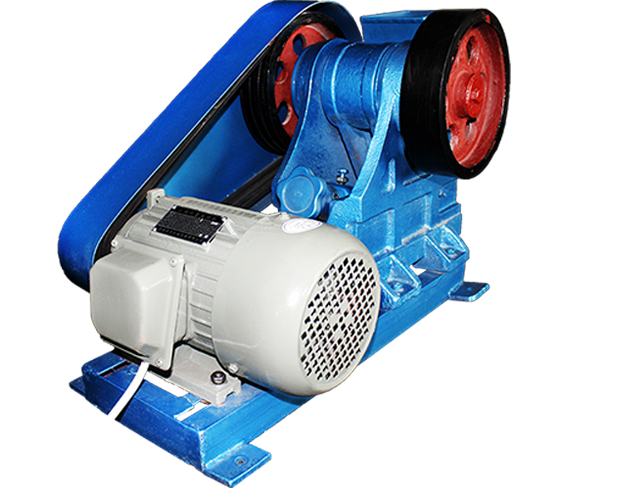

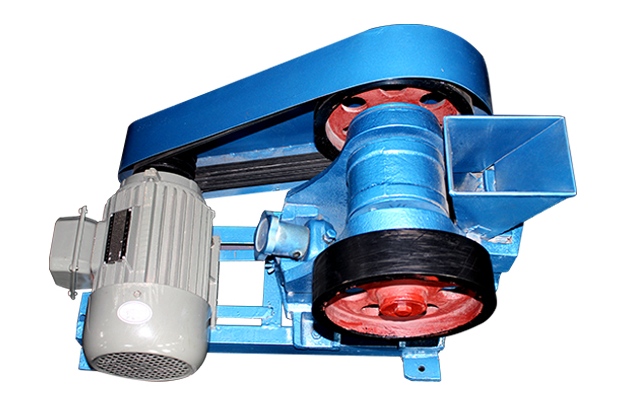

รูปภาพสินค้า
1 บรรจุภัณฑ์ส่งออกมาตรฐาน: การป้องกันการชนภายใน บรรจุภัณฑ์กล่องไม้สำหรับส่งออกภายนอก
2. จัดส่งโดยด่วน ทางอากาศ ทางทะเล ตามความต้องการของลูกค้าเพื่อค้นหาวิธีที่เหมาะสมที่สุด
3. รับผิดชอบความเสียหายในระหว่างกระบวนการจัดส่ง จะเปลี่ยนชิ้นส่วนที่เสียหายให้คุณฟรี
การบดแร่และวัสดุจำนวนมากต่างๆ สามารถบดวัสดุด้วยแรงอัด
ความแข็งแรงไม่เกิน 320Mpa เครื่องบดกรามซีรีส์ PE มีคุณลักษณะครบถ้วน
และขนาดอนุภาคที่ป้อนคือ 125 มม. ~ 1200 มม. ซึ่งเป็นตัวเลือกแรกสำหรับหลัก
การบดขยี้
โครงสร้างหลักของเครื่องบดกรามในห้องปฏิบัติการ: โครง, เพลานอกรีต, รอกขนาดใหญ่
ล้อช่วยแรง, การ์ดด้านข้าง, แผ่นสลับ, แผ่นสลับเบาะหลัง, สกรูปรับระยะห่าง
สปริงกลับ แผ่นขากรรไกรคงที่และแผ่นขากรรไกรเคลื่อนที่ได้ ฯลฯ แผ่นสลับยังเล่น
บทบาทการประกันภัย วิธีการบดของเครื่องบดกรามรุ่นนี้เป็นแบบโค้ง
ประเภทการอัดรีด มอเตอร์ขับเคลื่อนสายพานและรอก และเลื่อนขากรรไกรที่เคลื่อนที่ได้ขึ้น
และลงผ่านเพลาลูกเบี้ยว เมื่อขากรรไกรเคลื่อนที่ขึ้น มุมระหว่าง
แผ่นสลับและขากรรไกรที่เคลื่อนที่ได้มีขนาดใหญ่ขึ้น จึงดันให้ขากรรไกรที่เคลื่อนที่ได้
ขากรรไกรจะเข้าใกล้ขากรรไกรที่คงที่ และในเวลาเดียวกัน วัสดุก็ถูกบีบ
การบด การบด และการบดอื่นๆ หลายครั้ง เมื่อขากรรไกรที่เคลื่อนไหวได้ลดลง
มุมระหว่างแผ่นสลับและขากรรไกรที่เคลื่อนที่ได้จะเล็กลง ขากรรไกรที่เคลื่อนที่ได้
ขากรรไกรออกจากแผ่นขากรรไกรคงที่ภายใต้การกระทำของแกนดึงและสปริงและ
วัสดุที่ถูกบดจะถูกระบายออกจากช่องเปิดด้านล่างของโพรงบด ด้วย
การหมุนอย่างต่อเนื่องของมอเตอร์ แผ่นขากรรไกรบดจะถูกบดเป็นระยะๆ
และระบายออกเพื่อบรรลุการผลิตจำนวนมาก
การใช้เครื่องบดขากรรไกรในห้องปฏิบัติการ
เครื่องบดกรามในห้องปฏิบัติการส่วนใหญ่ใช้สำหรับการบดหยาบ ปานกลาง และละเอียด
หินปูน แคลเซียมคาร์ไบด์ ตะกรันคาร์ไบด์ หินดินดาน หินบะซอลต์ หินกรวดแม่น้ำ หินบลูสโตน และ
แร่อื่น ๆ โรงงานแคลเซียมคาร์ไบด์มีผลที่น่าทึ่งและใช้กันอย่างแพร่หลายใน
การทำเหมืองแร่ โลหะวิทยา อุตสาหกรรมเคมี วัสดุก่อสร้าง การอนุรักษ์น้ำ
การขนส่งและอุตสาหกรรมอื่นๆ
คุณสมบัติของเครื่องบดกรามในห้องปฏิบัติการ
1. อัตราการบดสูงถึงประมาณ 15 และขนาดอนุภาคสม่ำเสมอ
2. อุปกรณ์ปรับพอร์ตระบายน้ำแบบปะเก็นมีช่วงการปรับที่กว้างและ
การดำเนินงานที่เชื่อถือได้;
3. ประสิทธิภาพการผลิตสูงและการใช้พลังงานต่ำ เมื่อเทียบกับผลิตภัณฑ์ทั่วไป
เครื่องบดกรามละเอียด ความสามารถในการประมวลผลเพิ่มขึ้น 20-35% และพลังงาน
การบริโภคลดลง 15-20%;
4. ช่องบดมีความลึกและไม่มีจุดตายซึ่งช่วยปรับปรุงการป้อน
กำลังการผลิตและผลผลิต;
5. การใช้ขากรรไกรไฮเปอร์โบลามีการสึกหรอน้อยกว่า และภายใต้เงื่อนไขกระบวนการเดียวกัน
อายุการใช้งานของขากรรไกรสามารถยืดออกไปได้มากกว่า 3-4 เท่า ซึ่งเห็นได้ชัดเจนยิ่งขึ้น
วัสดุที่มีฤทธิ์กัดกร่อนสูง6. ระบบหล่อลื่นมีความปลอดภัยและเชื่อถือได้ ชิ้นส่วนสามารถเปลี่ยนได้ง่าย และ
ปริมาณงานบำรุงรักษามีน้อย
