รุ่นสินค้า

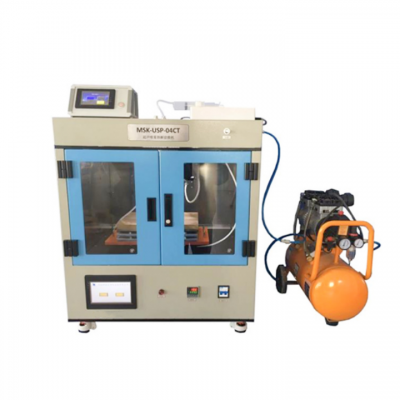

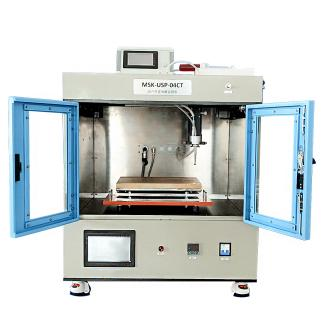

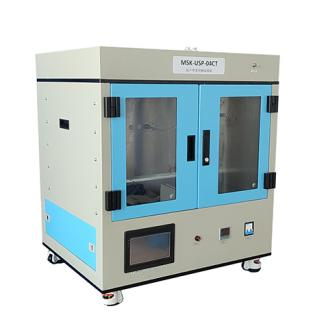

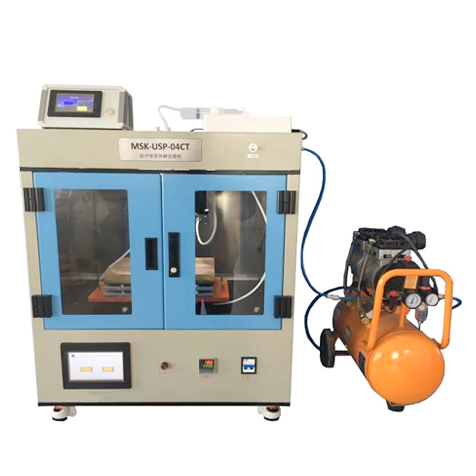

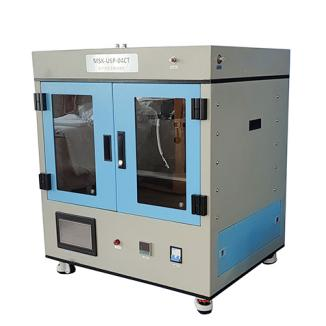

เอ็มเอสเค-ยูเอสพี-04ซีที

ลักษณะเฉพาะของผลิตภัณฑ์

1. การควบคุมโปรแกรม PLC การใช้งานหน้าจอสัมผัสเป็นเรื่องง่าย

2. ใช้รอกซิงโครนัสเชื่อมต่อโครงสร้างรางนำเชิงเส้น ความเร็วสูงและเสียงรบกวนต่ำ

3. โครงสร้างกรอบแผ่นโลหะ รูปลักษณ์สวยงาม

4. สามารถเปลี่ยนหัวฉีดที่แตกต่างกันได้ และสามารถปรับความสูงเพื่อให้ได้ผลลัพธ์ที่ดีที่สุดของการทำให้พื้นผิวเป็นละออง

5. หัวฉีดมีการติดตั้งระบบช่วยลม ซึ่งสามารถควบคุมการสะสมของอนุภาคสารละลายที่แตกตัวเป็นละอองในพื้นที่ที่กำหนดได้อย่างมีประสิทธิภาพ

เงื่อนไขการติดตั้ง

1. อุณหภูมิและความชื้น: 10-85%RH (ที่ 25℃ ไม่มีการควบแน่น) อุณหภูมิ: 5-45℃

2. ไม่มีแหล่งกำเนิดก๊าซที่มีฤทธิ์กัดกร่อนรุนแรงรอบ ๆ อุปกรณ์ และมีพื้นที่โดยรอบไม่น้อยกว่า 200 มม.

3. แหล่งน้ำ : ไม่มีความต้องการ

4. แหล่งจ่ายไฟ: เฟสเดียว: AC220V 50Hz มาตรฐานแห่งชาติ 3 ขั้ว 16A ต้องมีสายดินอย่างดี

5. แหล่งอากาศ: ก๊าซอัด (เครื่องอัดอากาศ) > 0.4Mpa

6. โต๊ะทำงาน: ขนาดที่แนะนำ: 1000x800x550 มม. รองรับน้ำหนักได้ 150 กก. ขึ้นไป

7. อุปกรณ์ระบายอากาศ: อุปกรณ์จะต้องเชื่อมต่อกับท่อไอเสีย

พารามิเตอร์หลัก

1. พอร์ตไฟ: AC220V 50Hz 16A

2. กำลังรวมของเครื่องยนต์หลัก: 2.8 กิโลวัตต์ (ไม่รวมเครื่องอัดอากาศ)

3. ระยะการเคลื่อนที่ของแกน X : 1-300 มม.

4. ระยะการเคลื่อนที่ของแกน Y : 1-220 มม.

5. ช่วงความเร็วแกน X:

การควบคุมการทำงานด้วยตนเอง: 10-300 มม./วินาที

การควบคุมการทำงานอัตโนมัติ: 10-600 มม./วินาที

6. ช่วงความเร็วแกน Y:

การควบคุมการทำงานด้วยตนเอง: 10-300 มม./วินาที

การควบคุมการทำงานอัตโนมัติ: 10-600 มม./วินาที

7. ระยะห่างระหว่างชั้น: 1-100 มม.

8. การปรับแกน Z สูงสุดด้วยตนเอง: 90 มม.

9. หัวฉีดละออง: CSA40-1

หัวเห็ด: เส้นผ่านศูนย์กลางสเปรย์กว้าง -40มม. 1 ชิ้น

CSA40-2 หัวฉีดทรงกระบอก: เส้นผ่านศูนย์กลางสเปรย์แคบกว่า -20 มม. 1 ชิ้น

10. ความถี่หัวฉีดอัลตราโซนิก: 40KHz±10%:

11. กำลังอัลตราโซนิกสูงสุด: 200 วัตต์

12. ขนาดอนุภาค: 10-20um

13. ขนาดการไหล: 0.6pl-4ml/นาที

14. ความหนืด: ≤100cps

15. ปริมาณของแข็ง: ≤10%

16. ช่องระบายอากาศ: Φ75มม.

17. โหมดควบคุมการทำงานของโฮสต์: หน้าจอสัมผัส 7 นิ้ว + มาตรวัดควบคุมอุณหภูมิอัจฉริยะ AT

18. ขนาดพื้นผิวแผ่นทำความร้อนทองแดงหล่อ: 350×240 มม.

19. ช่วงความร้อน: อุณหภูมิห้อง -300 ℃

20. กำลังความร้อน: 2.5 กิโลวัตต์

21. ขนาดปั๊มฉีด: 250×65×50 มม.

22. ความเร็วในการฉีดของเหลว: 0.001-20 มม./นาที

23. ความเร็วในการปรับแต่งละเอียด: 0.001-10 มม./นาที

24. เส้นผ่านศูนย์กลางกระบอกฉีดยา: 0.04-30 มม.

25. ปริมาตรเข็มฉีดยามาตรฐาน: 20 มล.

26. ช่วงการตั้งค่าจังหวะ: 0.01-90 มม.

27. โหมดควบคุมการทำงาน: หน้าจอสัมผัสขนาด 4.3 นิ้ว การตั้งค่าอิสระ (และการทำงานเชื่อมโยงโฮสต์)

28. กำลังปั๊ม: ≤50W

29. พอร์ตจ่ายไฟปั๊ม: DC24V (อะแดปเตอร์ไฟมาตรฐาน IN:AC100-240V 50/60Hz OUT: DC24V 3.75A)

30. ข้อมูลจำเพาะของผลิตภัณฑ์:

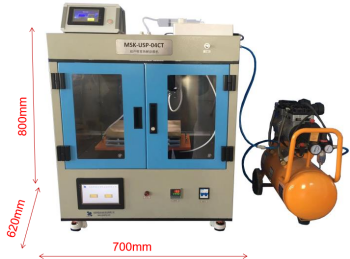

ขนาด: 700×620×800มม.

น้ำหนักรวม: 120กก.

บันทึก:

1. แหล่งจ่ายไฟของอุปกรณ์เป็นแหล่งจ่ายไฟ AC220V 50Hz มาตรฐานในประเทศ แหล่งจ่ายไฟจริงขึ้นอยู่กับพารามิเตอร์ฉลากที่ด้านหลังของผลิตภัณฑ์

2. ปั๊มฉีดจ่ายไฟให้กับอะแดปเตอร์ไฟฟ้าอิสระ ตั้งค่าพารามิเตอร์โดยอิสระ และเริ่มต้นด้วยโฮสต์

1

การเคลือบสายสวน

(ไม่จำเป็น)
