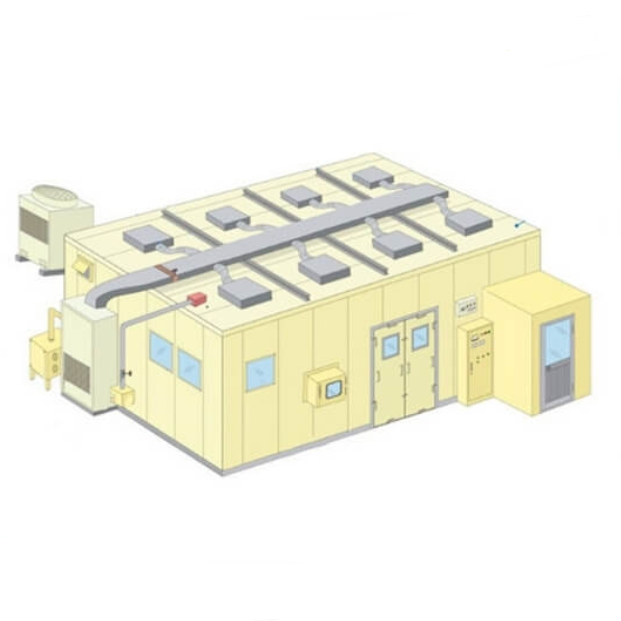

หน่วยห้องแห้งและเครื่องลดความชื้นแบบบูรณาการสำหรับการผลิตแบตเตอรี่ลิเธียมแบบซอง
1.1. ข้อกำหนดการฟอกของแต่ละส่วน:
พื้นที่ลดความชื้น | พื้นที่( ㎡ ) | ความสูง( ม. ) | ปริมาตร( ㎥ ) | อุณหภูมิ( ℃ ) | จุดน้ำค้าง( ℃ ) | บุคคล |
ห้องแห้ง | 18 | 2.1 | 37.8 | 2 5 ±3 | ≤-40 | 3 |
1. 2 ข้อกำหนดของไซต์
1. ผู้ใช้จ่ายน้ำ ไฟฟ้า และอากาศเข้าเครื่อง ตาม ความจำเป็น ผู้ใช้มีหน้าที่จ่ายไฟฟ้าหลักไปยังตู้จ่ายน้ำของเครื่องลดความชื้น เครื่องปรับอากาศแบบติดเพดาน เครื่องทำความเย็น และปั๊มน้ำ น้ำประปาจะเชื่อมต่อกับจุดจ่ายน้ำเข้าของอุปกรณ์ และท่อ (อากาศจ่าย อากาศเสีย อากาศกลับ น้ำหล่อเย็น) จะเชื่อมต่อกับส่วนต่อประสานระหว่างเครื่องลดความชื้นและเครื่องทำความเย็น
2. ผู้ใช้งานมีหน้าที่รับผิดชอบในการผลิตฐานรากซีเมนต์ของอุปกรณ์
2. รายการอุปกรณ์ลดความชื้นและควบคุม อุณหภูมิ :
2.1 รายการข้อมูลจำเพาะอุปกรณ์ประจำภูมิภาค
เลขที่. | ชื่ออุปกรณ์ | ปริมาตรอากาศจ่าย (ม. ³ /ชม.) | แบบจำลองหน่วย | จำนวน | พื้นที่ที่ใช้ |
เอเอชยู-1 | เครื่องลดความชื้นแบบหมุน | 3700 | TMAX - 37 0 0 SCH | 1 | ห้องอบแห้ง |
3. หลักการคำนวณสำหรับการออกแบบการเลือก:
3.1. พารามิเตอร์การออกแบบอากาศบริสุทธิ์สำหรับผู้ใช้ในฤดูร้อน: เพื่อปรับปรุงเสถียรภาพของระบบ พารามิเตอร์การออกแบบภายนอกจะถูกนำมาใช้เป็นพารามิเตอร์ของสภาพการทำงานที่ไม่ดี อุณหภูมิหลอดแห้งคือ 35 ℃ อุณหภูมิหลอดเปียกสัมพัทธ์คือ 75% และปริมาณความชื้นสัมบูรณ์คือ 27 กรัมต่อกิโลกรัม
3.2. ภาระระบบ: ความเข้มข้นของแรงงานเบาก่อให้เกิดความร้อน (80-100 วัตต์/ชม. ต่อคน); ภาระความร้อนโดยรวมของโครงสร้างตู้คำนวณได้ที่ 60-110 วัตต์/ตร.ม. ตามรูปแบบระบบและแหล่งความร้อนภายในอาคาร โดยมีปัจจัยการแก้ไขความสูงที่ 2% อุปกรณ์ ภาระความร้อนคำนวณได้จาก 10%-20% ของกำลังไฟฟ้าที่ติดตั้งตามประเภท
3.3 การผลิตความชื้น: เมื่ออุณหภูมิอยู่ที่ 23 ℃ การผลิตความชื้นของบุคลากรที่มีความเข้มข้นของแรงงานเบาคือ (80-100 กรัม/ชม.ต่อคน) ภาระการระบายอากาศและความชื้นของห้องปรับอากาศจะคำนวณตามค่าการซึมผ่านของการแลกเปลี่ยนอากาศ 0.1-0.2 ของห้องปรับอากาศ ภาระการซึมผ่านของความชื้นของอากาศกลับคำนวณจากปริมาณอากาศกลับ 1%-3% ของปริมาณการซึมผ่านของการระบายอากาศ ภาระความชื้นของการระบายอากาศของห้องแห้งที่มีความชื้นต่ำจะคำนวณจากปริมาณการผลิตความชื้น 2-5 กรัม/ตร.ม. ในห้องปรับอากาศ
3.4. ปริมาณอากาศในระบบ: ปริมาณอากาศบริสุทธิ์ (20-50m3/ชม. ต่อคน) และการรักษาแรงดันบวกในห้องต้องใช้ 5-10 Pa ในห้องอบแห้ง ตรวจสอบให้แน่ใจว่ามีการไล่ระดับความชื้นในระบบอบแห้ง

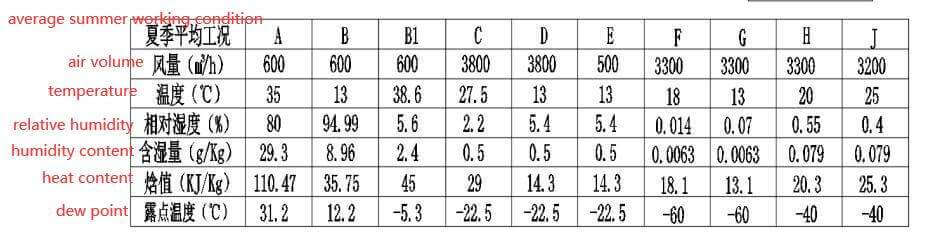

4. ตารางพารามิเตอร์การเลือกหน่วยและแผนผังกระบวนการระบบ:
4.1 แผนผังการคำนวณการออกแบบการเลือกใช้ระบบปรับอากาศ:
1. ตารางคำนวณการออกแบบการเลือกประเภทอุปกรณ์หลัก: (ดูรายละเอียดข้อเสนอทางเทคนิคสำหรับพื้นฐานการออกแบบ) |
เลขที่ | การจำแนกตามภูมิภาค | พื้นที่อุณหภูมิและความชื้นคงที่ |
0 | หน่วยลดความชื้นหมายเลข | เอเอชยู-1 |
1 | ชื่อสถานที่อบรม | ห้องอบแห้ง |
2 | พื้นที่ (ตร.ม.) | 18 |
3 | ความสูงของเพดาน (ม.) | 2.1 |
4 | ปริมาตร (M3) | 37.8 |
5 | ข้อกำหนดด้านอุณหภูมิและความชื้น | T ≤ 2 5 ℃ จุดน้ำค้าง≤ -40 ℃ |
6 | ภาระการซึมผ่านของระบบระบายอากาศ (กรัม) | 261 |
7 | ภาระความร้อนของห้องอบแห้ง (W) | 3102 |
8 | ปริมาตรอากาศออกแบบ | 3700 |
9 | รุ่นอุปกรณ์ | เจดี-3700SCH |
10 | อัตราการระบายอากาศออกแบบ | 97.9 |
1 1 | ความสามารถในการลดความชื้นออกแบบ (กรัม/ชม.) | 261 |
12 | การออกแบบการระบายความร้อน (W) | 3102 |
13 | อุณหภูมิอากาศจ่ายและจุดน้ำค้าง | 13 ℃ |
14 | ปริมาณอากาศ ซีเอ็มเอช | ปริมาณอากาศบริสุทธิ์ (CMH) | 600 |
ปริมาณอากาศลดความชื้นของนักวิ่ง | 4200 |
ปริมาตรอากาศที่ฟื้นฟู (CMH) | 500 |
ปริมาตรอากาศจ่าย (CMH) | 3700 |
15 | การใช้พลังงานของอุปกรณ์ กิโลวัตต์ | พลังงานความร้อนแบบฟื้นฟู (กิโลวัตต์) | 25 |
กำลังพัดลมรีเจนเนอเรชั่น (กิโลวัตต์) | 0.75 |
กำลังพัดลมบำบัด (กิโลวัตต์) | 3 |
กำลังมอเตอร์ของชุดขับเคลื่อน (กิโลวัตต์) | 0.13 |
พลังงานรวมในฤดูร้อน (กิโลวัตต์) | 29 |
16 | ภาระการทำความเย็น (กิโลวัตต์) | 41.7 |
4.2. แผนผังกระบวนการระบบ:

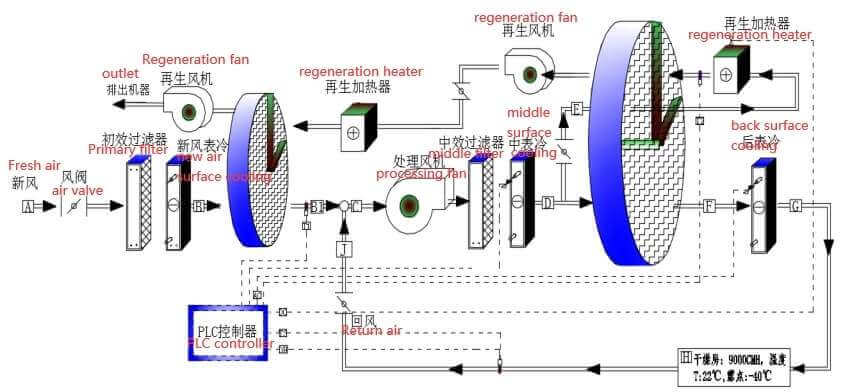

AHU-1 เลือกผังงานระบบ TMAX-3700SCH ของหน่วยลดความชื้นแบบรันเนอร์:
หมายเหตุ: ชุดลดความชื้นแบบรันเนอร์ประกอบด้วย: ส่วนประกอบของตัวกรองหลัก ส่วนประกอบทำความเย็นด้านหน้า ส่วนประกอบลดความชื้นแบบรันเนอร์ ส่วนประกอบทำความเย็นด้านหลัง ส่วนประกอบพัดลม ระบบสร้างใหม่ ระบบควบคุม และระบบทำความเย็น
6. รายการชิ้นส่วน
6.1. รายการส่วนประกอบหลักของเครื่องลดความชื้นแบบโรตารี:
ชิ้นส่วนหน่วย | การแนะนำวัสดุ | ยี่ห้อ | ข้อมูลจำเพาะ |
เครื่องลดความชื้นนำเข้า | การใช้ตะแกรงโมเลกุลซิลิกาเจลหรือตะแกรงผสมโมเลกุลคุณภาพสูงจากสวีเดน PROFLUTE และอเมริกา ทำให้มีอัตราการปรับขนาดสารดูดความชื้นสูงถึง 82% มีความสามารถในการดูดซับความชื้นได้ดีในสภาพแวดล้อมที่มีอุณหภูมิต่ำและความชื้นต่ำ มีความแข็งแรงทนทานต่ออุณหภูมิสูง และมีอายุการใช้งานยาวนาน | ทำตามสั่ง | ตะแกรงโมเลกุลซิลิกาเจลแบบ Front Runner / Rear Runner |
กล่องยูนิต, เฟรม | ใช้การออกแบบสะพานกันความเย็นแบบโมดูลาร์ที่ได้รับความนิยมในระดับสากล แผ่นเหล็กเคลือบสีสองชั้นคุณภาพสูง อัดแน่นด้วยโพลียูรีเทนแบบขึ้นรูปครั้งเดียว โครงสร้างอะลูมิเนียมอัลลอยด์ รูปลักษณ์สวยงาม กะทัดรัด ให้ประสิทธิภาพฉนวนกันความร้อนที่ดีเยี่ยมทั้งอุณหภูมิและความชื้น ป้องกันการควบแน่น | ยี่จงอลูมิเนียม | กล่องบอร์ดด้านในและด้านนอกแผ่นเหล็กสี 0.5 มม. / กล่องบอร์ดชั้นฉนวนโพลียูรีเทน 30 มม. |
เครื่องทำความเย็นพื้นผิว | การใช้ท่อทองแดงไร้รอยต่อเพื่อขยายและเชื่อมต่อครีบอลูมิเนียมลูกฟูกฟิล์มน้ำใสทำให้มีประสิทธิภาพในการแลกเปลี่ยนความร้อนสูง มีแรงต้านอากาศต่ำ และใช้งานได้ทนทานและเชื่อถือได้ | ชุดคูลเลอร์นาฬิกา TMAX แบบกำหนดเอง (ชุดคูลเลอร์อากาศบริสุทธิ์/กลาง/ด้านหลัง) | ท่อทองแดง 15.88*0.5มม. |
ท่อความร้อนไฟฟ้าแบบฟื้นฟู | แผ่นพันรูปตัว U สแตนเลสสตีลแท่งทำความร้อนไฟฟ้า | ทีแม็กซ์ | กำลังไฟเข้า 2 กิโลวัตต์ |
กรอง | สามารถซักได้หลายครั้งและมีอายุการใช้งานยาวนาน ใช้ครั้งเดียว ครั้งเดียว | ทีแม็กซ์ | แผ่นกรองเอฟเฟกต์หลักชนิด G4/ถุงกรองเอฟเฟกต์ปานกลางชนิด F6 |
พัดลมแบบแรงเหวี่ยง | พัดลมแบบแรงเหวี่ยง ประสิทธิภาพสูง การสั่นสะเทือนต่ำ เสียงรบกวนต่ำ ประสิทธิภาพการทำงานเสถียรและเชื่อถือได้ ฉนวนป้องกันระดับ F ระดับการป้องกัน IP54 พร้อมอุปกรณ์ป้องกันความร้อนสูงเกินไป | จ้าวชิง เต๋อถง หรือเทียบเท่า | ซีรีส์ 6-35 |
มอเตอร์เกียร์รันเนอร์ | การเข้าเกียร์ที่แม่นยำ ไม่มีเสียง อายุการใช้งานยาวนาน พร้อมอุปกรณ์ป้องกันควบคุมอุณหภูมิ | ไต้หวันตงลี่หรือเทียบเท่า | ซีรีส์ 5IK |
โซ่รันเนอร์ | การแก้ไขความเบี่ยงเบนอัตโนมัติ ปรับความตึงอัตโนมัติ | ทีแม็กซ์ | - |
การควบคุมไฟฟ้า | ระบบควบคุมไฟฟ้าใช้ระบบควบคุมไฟฟ้าของ Siemens Schneider Electric รุ่นดั้งเดิม ระบบนี้ติดตั้งระบบป้องกันหลายจุด เช่น พัดลมแบบรีเจนเนอเรทีฟ มอเตอร์รันเนอร์ ระบบป้องกันแบบอินเตอร์ล็อกของรันเนอร์สตอลและระบบทำความร้อนแบบรีเจนเนอเรทีฟ และระบบป้องกันความร้อนเกินจากความร้อนแบบรีเจนเนอเรทีฟ สายเคเบิลเลือกใช้จากแบรนด์ Jinlongyu ระบบควบคุม การวัด สัญญาณ การป้องกัน การปรับ และฟังก์ชันอื่นๆ แบบบูรณาการ | ชายฝั่งคุนหลุน/ซีเมนส์ | จอแสดงผลสี PLC/MCGS S7-200CN/คอนแทคเตอร์ Siemens 3TB/F/สวิตช์ลม Schneider IC65 |
โครงสร้างภายใน | กระบวนการผลิตสีอบ/พ่นแผ่นรีดเย็น ทนทานต่อการกัดกร่อน ทนทานต่อการเสื่อมสภาพ | /ชไนเดอร์ | แผ่นเหล็กชุบสังกะสี 2 มม. ทาสีอบ |
อุปกรณ์รับน้ำผิวดินด้านล่าง | แผ่นสแตนเลส 304 | ทีแม็กซ์ | สแตนเลส 2 มม. |
อุปกรณ์กักเก็บน้ำ | ความต้านทานต่ำ น้ำหนักเบา ทนทานต่อการกัดกร่อน ทนทานต่อการเสื่อมสภาพ | ทีแม็กซ์ | ม่านกันน้ำ 100 มม. |
แมวน้ำรันเนอร์ | ระบบทำความร้อนแบบฟื้นฟูใช้ยางซิลิโคนฟลูออรีน VITRON ทนความร้อนสูง และซีลโค้งวงกลมของรางวิ่งใช้ซีลยางซิลิโคนที่ทนทานต่อการสึกหรอ ความแตกต่างของแรงดันระหว่างบริเวณบำบัดและบริเวณฟื้นฟูสามารถสูงถึง 1200Pa เพื่อรับประกันความแน่นหนา | ทีแม็กซ์ | แถบปิดผนึกซิลิโคนสีแดง (12CMX2.3MM) |
แชสซียูนิต | การเชื่อมเหล็กช่อง 14/6 กระบวนการพ่นสีแอสฟัลต์สองแบบ | ทีแม็กซ์ | เหล็ก 14/6 ช่อง |
