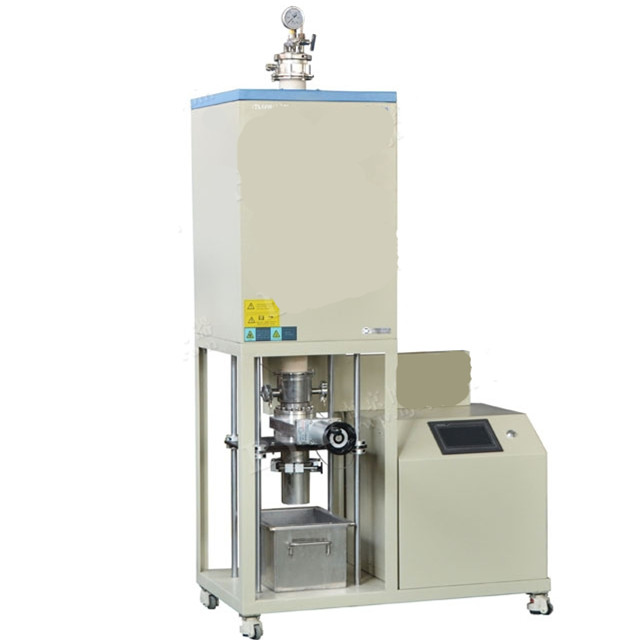

เตาเผาแนวตั้งอุณหภูมิสูง 1600C เตาเผาดับด้วยก๊าซ การเผาผนึก
การดับกระหายนี้ rnace เป็น เตาเผาแบบใช้แก๊สแตกต่างจากเตาเผาแบบเดิมคือมีโพรงสุญญากาศอยู่ด้านหลังหน้าแปลน โพรงมีช่องอากาศเข้าสองคู่ หลังจากวัสดุได้รับความร้อนแล้ว ให้ดึงวัสดุเข้าสู่โพรงสุญญากาศและดับด้วยแก๊ส
พารามิเตอร์ทางเทคนิคโดยละเอียด
แบบอย่าง | VTL1600-I | VTL1600-II | VTL1600-III |
พลัง | 7.5 กิโลวัตต์ | 7.5 กิโลวัตต์ | 7.5 กิโลวัตต์ |
ขนาดท่อ | เส้นผ่านศูนย์กลาง 60(OD)X1000 มม. | เส้นผ่านศูนย์กลาง 80(OD)X1000 มม. | เส้นผ่านศูนย์กลาง 100(OD)X1000 มม. |
ขนาด (ยาว x ลึก x สูง) | 1300X500X800มม. | 1300X500X800มม. | 1300X500X800มม. |
แรงดันไฟฟ้าที่จ่าย | 220V/380V |
เฟส | เฟสเดียว |
องค์ประกอบความร้อน | องค์ประกอบความร้อน 1800 MoSi2 |
หลอด | ท่อคอรันดัม: เซรามิก AIO ความบริสุทธิ์สูง (ประกอบด้วย) 99.5% |
โหมดควบคุม | ใช้เครื่องมือควบคุมอุณหภูมิโปรแกรม Yudian (มาตรฐาน) 1. โปรแกรมควบคุมอุณหภูมิ 50 ส่วน ปรับ PID อัจฉริยะ 2. พร้อมระบบป้องกันอุณหภูมิสูงเกิน วงจรทำความร้อนของเตาไฟฟ้าจะตัดโดยอัตโนมัติเมื่อเกิดระบบป้องกันอุณหภูมิสูงเกินหรือระบบป้องกันอุณหภูมิสูงเกิน (เมื่ออุณหภูมิของเตาไฟฟ้าเกิน 1720 องศาฟาเรนไฮต์หรือเทอร์โมคัปเปิลขาด รีเลย์ไฟฟ้ากระแสสลับในวงจรหลักจะถูกตัดการเชื่อมต่อโดยอัตโนมัติ วงจรหลักจะถูกตัดการเชื่อมต่อ ไฟเปิดบนแผงควบคุมจะดับ ไฟปิดจะติด และเตาไฟฟ้าจะได้รับการป้องกันในระดับจำกัด) 3. ด้วยอินเทอร์เฟซการสื่อสาร 485 (กำหนดค่ามาตรฐานเมื่อซื้อซอฟต์แวร์) 4. มีฟังก์ชั่นป้องกันไฟฟ้าดับ นั่นคือ เมื่อเตาเปิดเครื่องหลังจากปิดเครื่องแล้ว โปรแกรมจะไม่เริ่มทำงานจากอุณหภูมิเริ่มต้น แต่จะเริ่มทำงานจากอุณหภูมิของเตาเมื่อปิดเครื่อง 5. มิเตอร์มีฟังก์ชั่นปรับอุณหภูมิอัตโนมัติ
(การเปลี่ยนเครื่องดนตรีที่นำเข้าต้องชำระเงินและซื้อเพิ่ม)  เครื่องมือควบคุม FP93 (SHIMADEN) หน้าจอสัมผัส EUROTHERM |
การป้องกันและการแสดงคู่รักแบบแตกหัก | ใช่ |
การป้องกันอุณหภูมิเกิน | ใช่ |
การป้องกันกระแสเกิน | ใช่ |
ควบคุมความแม่นยำ | +/- 1 ℃ |
ฟลิปฟลอป | · ทริกเกอร์แบบเฟสชิฟต์ |
เครื่องใช้ไฟฟ้า | เจ้อเจียงชินท์ |
ควบคุมด้วยซิลิคอน | · 106/16E เซมิครอน |
อุณหภูมิสูงสุด | 1600 ℃ |
อุณหภูมิที่กำหนด | 1550 ℃ |
อัตราความร้อน | ≤20 ℃/นาที (สามารถปรับเปลี่ยนได้ตามความต้องการ) |
อัตราความร้อนที่แนะนำ | ≤5℃/นาที |
ประเภทเทอร์โมคัปเปิล | บี |
ความยาวในการให้ความร้อน | 300 มม. |
การรับรองด้านไฟฟ้า | ซีอี |
อุณหภูมิพื้นผิวโดยรอบ | ≤45℃ |

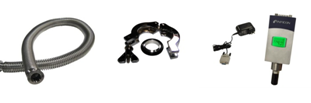

หน้าแปลนและวาล์วซีลสูญญากาศ | 1. ติดตั้งหน้าแปลนปิดผนึกสแตนเลสและวาล์วเข็มสแตนเลสไว้ที่ด้านบนของตัวเตา 2. ใช้วาล์วแผ่นล่าง มาตรวัดแรงดันที่ไม่ใช่เชิงกล และอินเทอร์เฟซสุญญากาศ KF25 เพื่อเชื่อมต่อปั๊มสุญญากาศที่ด้านล่างของตัวเตา 3. ระดับสุญญากาศ: ระดับสุญญากาศของปั๊มเครื่องกลสามารถต่ำกว่า 1Pa ได้ หากต้องการระดับสุญญากาศที่สูงขึ้น คุณสามารถเลือกเครื่องสุญญากาศสูงที่ผลิตในประเทศหรือนำเข้าก็ได้ ระดับสุญญากาศสามารถสูงถึง 10-3Pa ตัวเลือก: อุปกรณ์เสริมต่อไปนี้จะช่วยเพิ่มประสิทธิภาพการดูดสูญญากาศ 4. ท่อลมสแตนเลส KF25, ตัวหนีบถอดเร็ว KF25 5. เกจวัดสุญญากาศแบบดิจิทัลป้องกันการกัดกร่อน (ตัวเลือกเสริม) มีช่วงการวัดตั้งแต่ 3.8x10-5 ถึง 1125 Torr ไม่จำเป็นต้องแปลงค่าสัมประสิทธิ์เนื่องจากก๊าซที่วัดมีหลายประเภท  |
แผนภาพโครงสร้างโพรง |  หลังจากที่ตัวอย่างได้รับความร้อนแล้ว ตัวอย่างจะถูกดึงไปยังห้องสุญญากาศผ่านแท่งดึงและดับด้วยก๊าซ |
ระยะเวลาการรับประกัน
รับประกันหนึ่งปี การสนับสนุนทางเทคนิคตลอดอายุการใช้งาน
หมายเหตุพิเศษ:
1. ชิ้นส่วนสิ้นเปลือง เช่น ตัวทำความร้อน ท่อเตา เบ้าหลอมตัวอย่าง ฯลฯ ไม่อยู่ในการรับประกัน
2. ความเสียหายที่เกิดจากการใช้ก๊าซกัดกร่อนและก๊าซกรดจะไม่ได้รับการคุ้มครองภายใต้การรับประกัน
ข้อควรระวัง
1. แรงดันอากาศในท่อเตาเผาไม่สามารถเกิน 0.02MPa
2. เนื่องจากความดันภายในถังแก๊สสูง เมื่อนำแก๊สเข้าสู่ท่อเตาเผา จำเป็นต้องติดตั้งวาล์วลดความดันที่ถังแก๊ส เพื่อความปลอดภัย แนะนำให้ใช้แรงดันต่ำกว่า 0.02 MPa
3. เมื่อท่อเตาเผาที่ใช้เป็นท่อคอรันดัม เมื่ออุณหภูมิของเตาเผาสูงกว่า 1,500 ° C ท่อเตาเผาจะไม่สามารถอยู่ในสถานะสุญญากาศได้ และความดันในท่อเตาเผาจะต้องเท่ากับความดันบรรยากาศ
4. อัตราการไหลของก๊าซเข้าสู่ท่อเตาเผาต้องน้อยกว่า 200SCCM เพื่อหลีกเลี่ยงผลกระทบของการไหลของอากาศเย็นบนท่อเตาเผาที่ร้อน
5. สำหรับการทดลองการให้ความร้อนตัวอย่าง ไม่แนะนำให้ปิดวาล์วไอดีและวาล์วไอดีที่ปลายหน้าแปลนของท่อเตา หากต้องการปิดวาล์วแก๊สเพื่อให้ความร้อนตัวอย่าง ควรสังเกตตัวบ่งชี้ของมาตรวัดความดันเสมอ หากความดันอากาศสูงกว่า 0.02 MPa ต้องเปิดวาล์วไอเสียทันทีเพื่อป้องกันอุบัติเหตุ (เช่น ท่อเตาแตก หน้าแปลนกระเด็นออก เป็นต้น)
6. ห้ามใช้เบ้าหลอมกราไฟต์ในหลอดอะลูมินา
7. ไม่ควรใช้องค์ประกอบความร้อน MoSi2 ที่อุณหภูมิต่ำ (400℃ -700℃) เป็นเวลานาน มิฉะนั้น องค์ประกอบความร้อนอาจเสียหายได้
