โครงสร้าง | โครงสร้างแบบผสานรวม (ระบบฟอกอากาศผสานรวมใต้กล่อง) |
แหล่งจ่ายไฟ | 110 - 220V AC, 50/60Hz, เฟสเดียว |

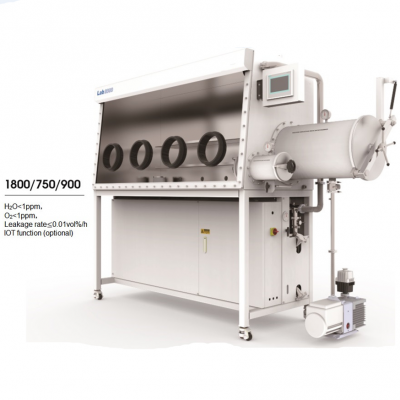

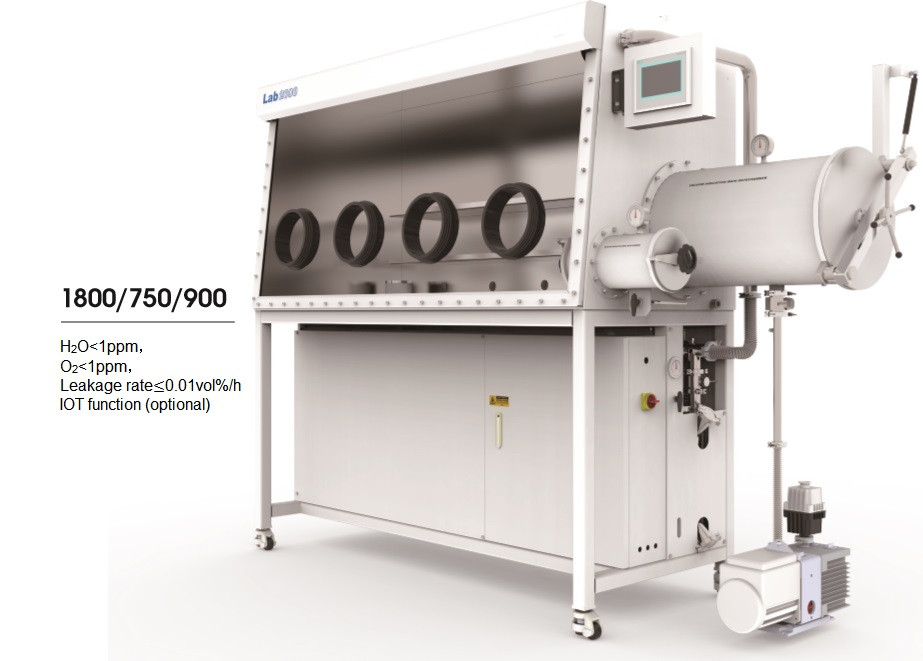

กล่องใส่ถุงมือ กล่อง | วัสดุของกล่อง: สแตนเลส 304 (ชนิด 304) ความหนา 3 มม. ขนาดกล่อง (ไม่รวมห้องโถงด้านหน้าและส่วนรองรับ): 1800 มม. (ยาว) x 750 มม. (กว้าง) x 900 มม. (สูง) 70.87" x 29.5" x 35.4" ความสูงของส่วนรองรับกล่อง: 900 มม. (35.43")
|

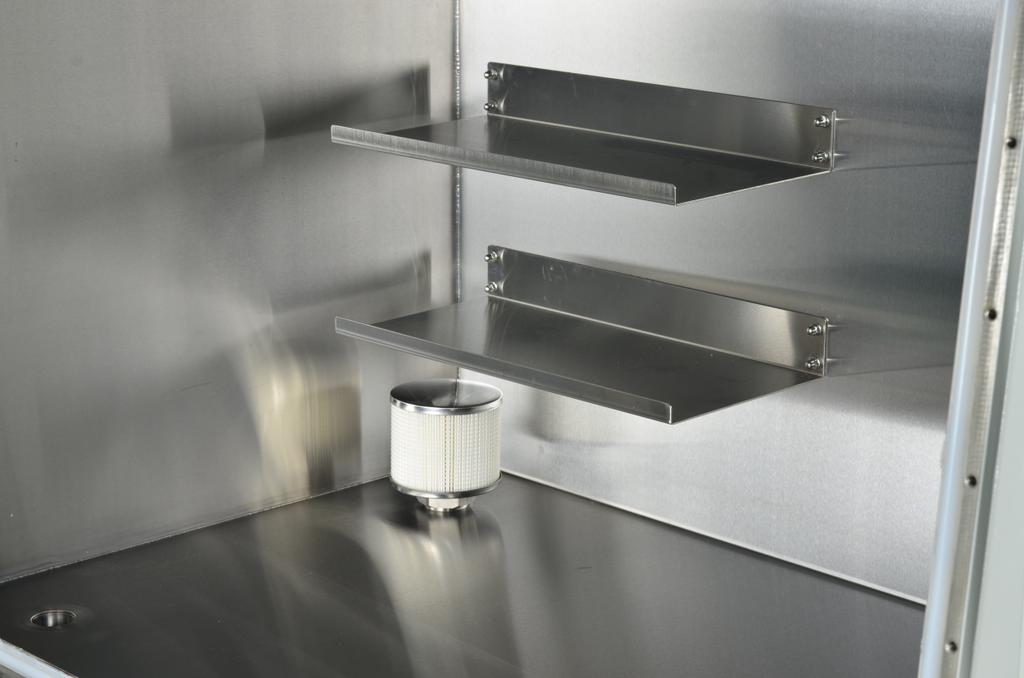

ถาด | เค้าโครงมาตรฐาน
| กล่องสองชั้น |

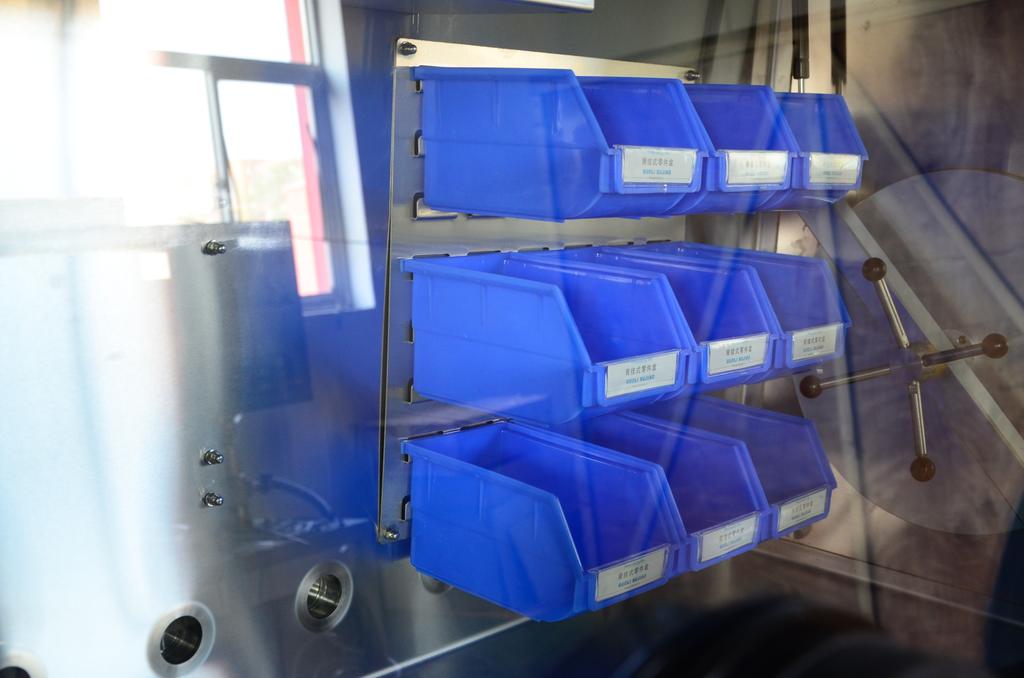

ตัวเลือก/เพิ่ม: กล่องเครื่องมือหรืออื่น ๆ
| กล่องเครื่องมือหลากหลาย สามารถจัดวางได้ตามความต้องการของผู้ใช้ |
หน้าต่างด้านหน้า | หน้าต่างปฏิบัติการแบบเอียง หน้าต่างกระจกด้านหน้านิรภัยแบบถอดออกได้ ความหนา 8 มม. ทนทานต่อการสึกหรอ ทนต่อการกัดกร่อน การส่งผ่านแสงที่ดี แหวนปิดผนึกใช้แหวนปิดผนึก OMEGA หนา 3/8 นิ้ว |

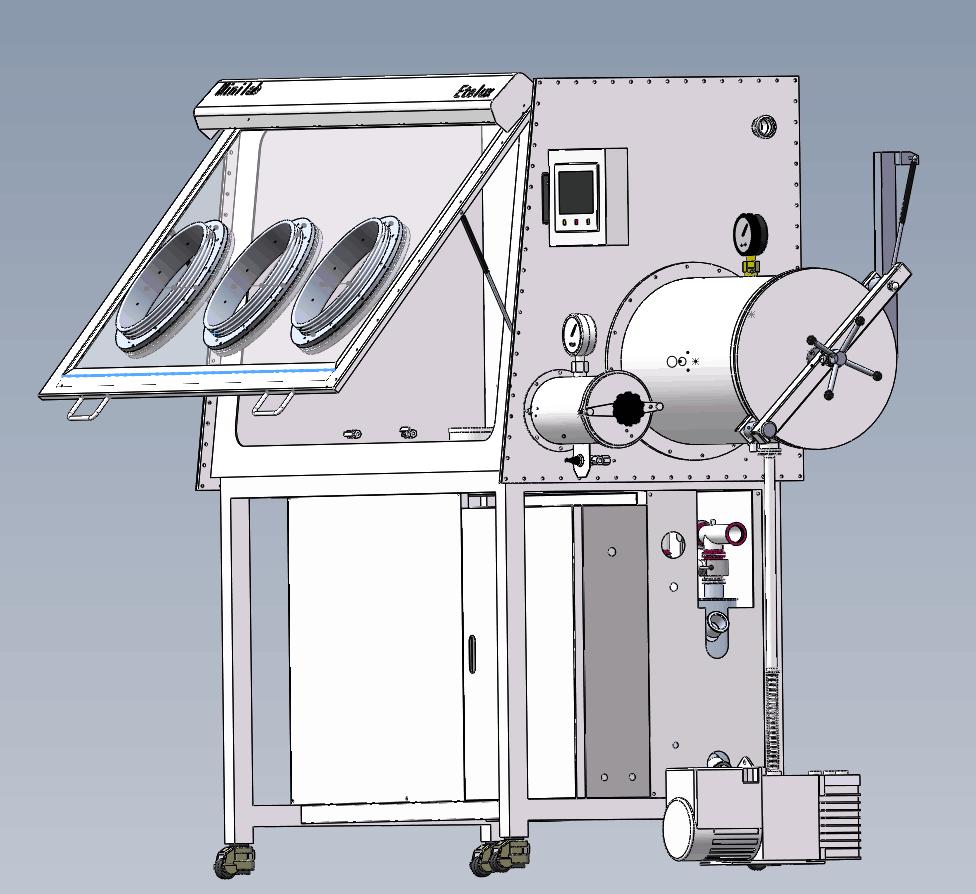

ตัวเลือก: หน้าต่างเปิด | หน้าต่างด้านหน้าสามารถออกแบบให้เปิดแทนแบบคงที่ได้ เพื่อให้สามารถใส่เครื่องมือต่างๆ ได้หลากหลาย (ฟังก์ชันที่กำหนดเอง)
|
สภาพแวดล้อมภายในกล่อง | H2O <1 ppm (20°C/68 ℉, 1 atm) O2 <1 ppm (20°C/68 ℉, 1 atm)
|

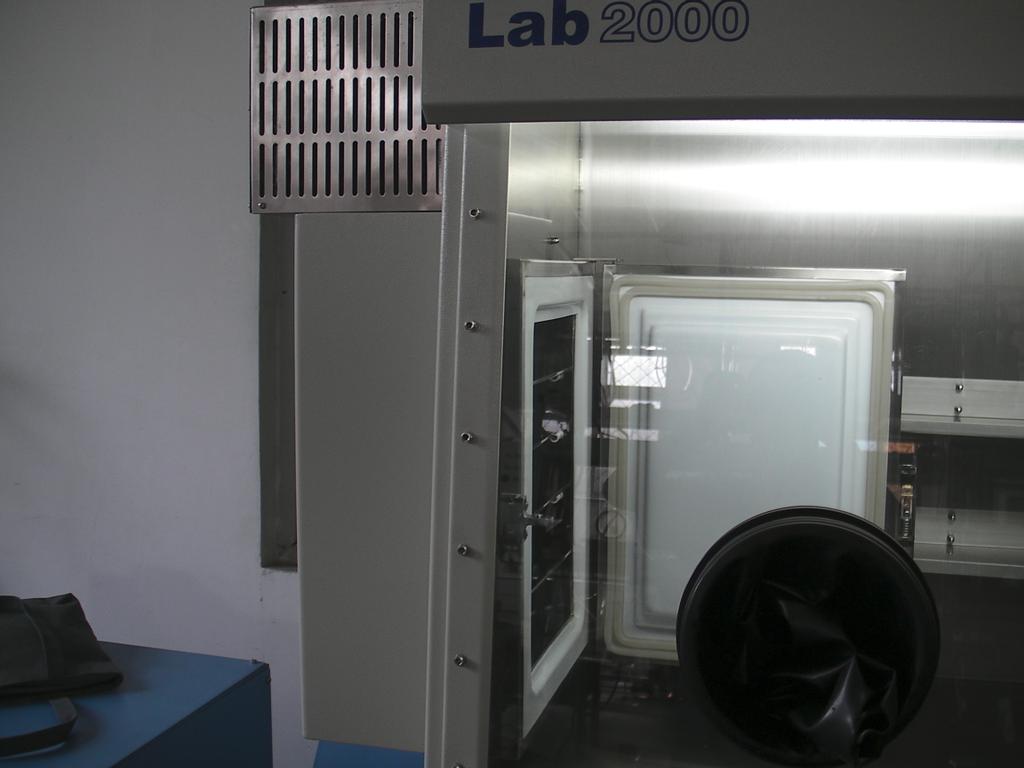

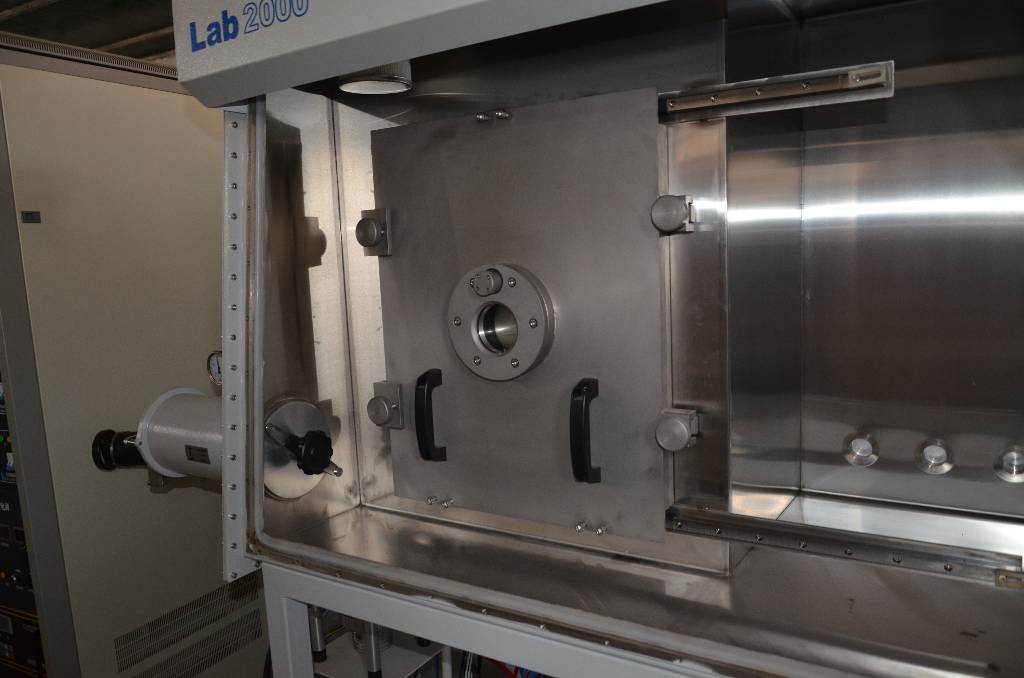

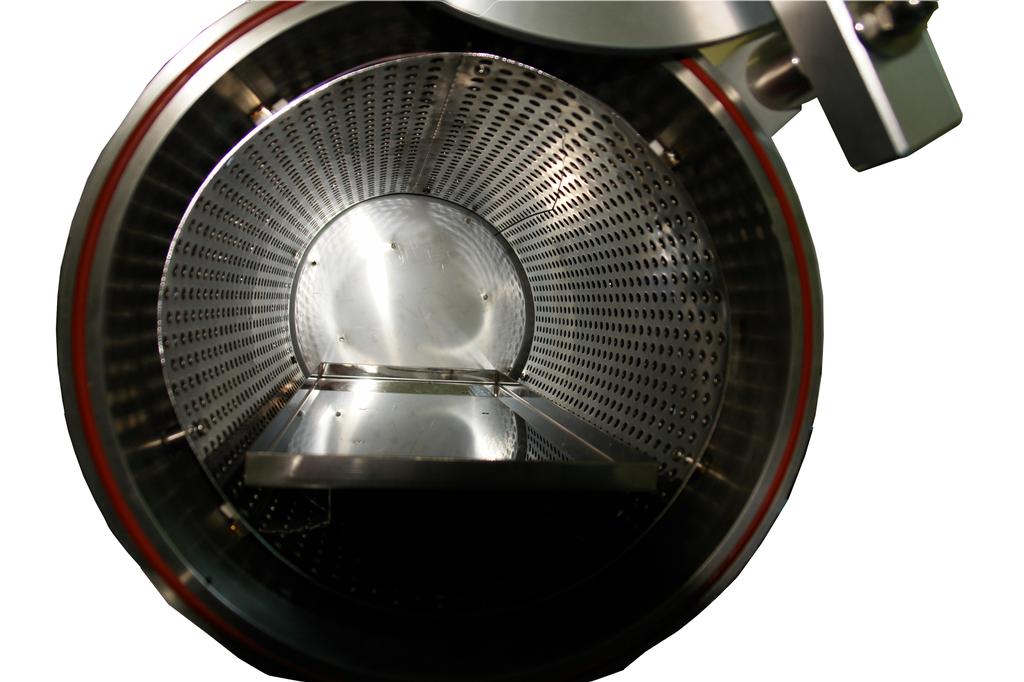

ห้องโถงด้านหน้า | วิธีการควบคุม: ด้วยตนเองการออกแบบ: ห้องด้านหน้าแบบวงกลมสองห้องขนาดห้องหลัก: Φ360 มม. (เส้นผ่านศูนย์กลาง) x 600 มม. (ยาว) (ตำแหน่ง: ด้านขวาของกล่อง) 14.17 "(เส้นผ่านศูนย์กลาง) x 23.62" (ยาว) ขนาดห้องขนาดเล็ก: Φ150 มม. (เส้นผ่านศูนย์กลาง) x 300 มม. (ยาว) (ตำแหน่ง: ด้านขวาของกล่อง) 5.9 "(เส้นผ่านศูนย์กลาง) x11.8" (ยาว) ระดับสุญญากาศ: <= －0.1MPa (ห้องด้านหน้าด้านขวาประกอบด้วยห้องหลักและห้องขนาดเล็ก ซึ่งทั้งหมดนี้ต้องใช้สุญญากาศและจอแสดงผล มาตรวัดแรงดันสุญญากาศเป็นแบรนด์ WIKA ของเยอรมัน
|

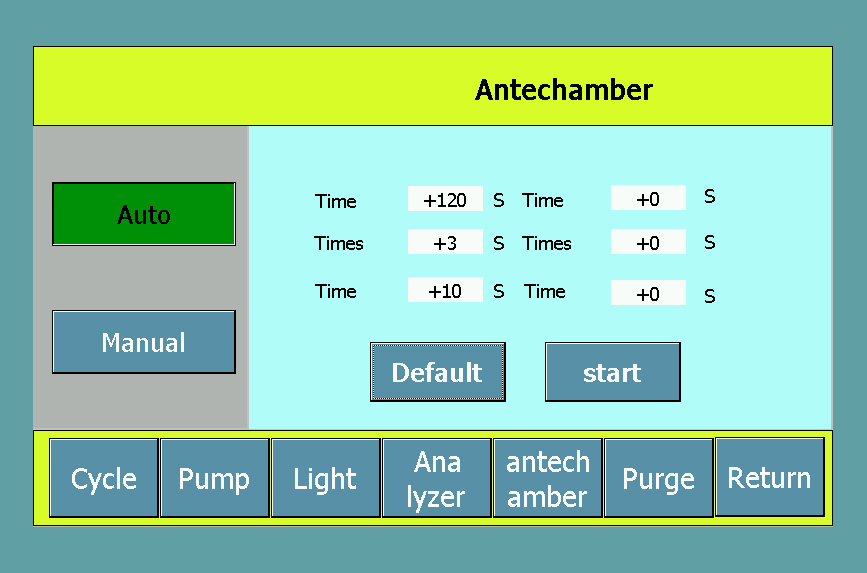

ตัวเลือก/เพิ่มวิธีควบคุมอัตโนมัติ
| มันจะควบคุมห้องด้านหน้าโดยอัตโนมัติด้วยการตั้งเวลาและจำนวนครั้งในการระบายและเติมก๊าซ |
ตัวเลือก/เพิ่ม: โหมดทำความร้อน
| อุณหภูมิสูงสุด: 200℃/ 392℉ ความแม่นยำในการควบคุม: ±2℃/±3.6℉ ห้องหลักและห้องมินิสามารถเพิ่มฟังก์ชันการทำความร้อนได้ (เมื่อเทียบกับห้องด้านหน้ามาตรฐาน ขนาดจะแตกต่างกันเล็กน้อย)
|
ก๊าซทำงานและก๊าซฟื้นฟู | ก๊าซทำงาน: N2, Ar, He และก๊าซเฉื่อยอื่น ๆ บริสุทธิ์สูง 99.999% ก๊าซควบคุม: ก๊าซเฉื่อยบริสุทธิ์สูง 99.999% ก๊าซฟื้นฟู: การผสมก๊าซของก๊าซทำงานและ H2, ไฮโดรเจน (H2) ปริมาตรคิดเป็น 5-10% หากระบบบริสุทธิ์มีฟังก์ชันการกำจัดความชื้นเท่านั้น ก๊าซฟื้นฟูจะเหมือนกับก๊าซทำงาน
|
ระบบฟอกก๊าซ | คอลัมน์บริสุทธิ์เดี่ยว: วัสดุกำจัดออกซิเจนจาก BASF ของเยอรมนี วัสดุดูดซับความชื้นสูงจาก UOP ของสหรัฐอเมริกา กระบวนการฟื้นฟูระบบฟอกอากาศควบคุมอัตโนมัติและฟังก์ชันกำจัดความชื้นและออกซิเจนอัตโนมัติสามารถรักษาความบริสุทธิ์ของก๊าซได้ในระยะยาว: H2O <1ppm, O2 <1ppm
|
ตัวเลือก: ระบบการกรองแบบคอลัมน์คู่(คอลัมน์หนึ่งใช้งานอยู่และอีกคอลัมน์สำรอง)
| ทำไมต้องเลือกคอลัมน์บริสุทธิ์แบบคู่? 1. คอลัมน์บริสุทธิ์ต้องได้รับการฟื้นฟูหลังจากอิ่มตัวด้วยการดูดซับออกซิเจนและความชื้น ระยะเวลาการฟื้นฟูคือ 16 ชั่วโมง หากไม่มีคอลัมน์สำรองไว้ คอลัมน์อาจหยุดทำงาน (เราขอแนะนำระบบการฟอกแบบคอลัมน์คู่สำหรับโรงงานหรือหน่วยงานอื่นๆ ที่ต้องการกล่องถุงมือทำงานอย่างต่อเนื่อง); 2. ความจุของคอลัมน์บริสุทธิ์แบบคู่มีมากกว่าคอลัมน์เดี่ยวสองเท่า |
ระบบควบคุมแรงดัน | แรงดันกล่องสามารถควบคุมอัตโนมัติด้วยหน้าจอสัมผัส PLC ความแม่นยำในการควบคุม: ±1Pa สามารถควบคุมด้วยตนเองด้วยสวิตช์เหยียบได้
|
ระบบกรองน้ำ | ปลายทั้งทางเข้าและทางออกมีตัวกรองความแม่นยำของตัวกรองคือ 0.3 ไมโครเมตร
|
พัดลมหมุนเวียนแบบปิด | พัดลมแปลงความถี่ความเร็วสูง อัตราการไหล 0-100 ลูกบาศก์เมตร/ชั่วโมง ควบคุมด้วยไมโครโปรเซสเซอร์ อุปกรณ์สแตนเลสสำหรับทดสอบแรงดันพร้อมอุปกรณ์ระบายความร้อนด้วยน้ำ (สามารถติดตั้งอุปกรณ์ระบายความร้อนด้วยน้ำและอุปกรณ์ทำความเย็นภายนอกได้)
|
ระบบควบคุม

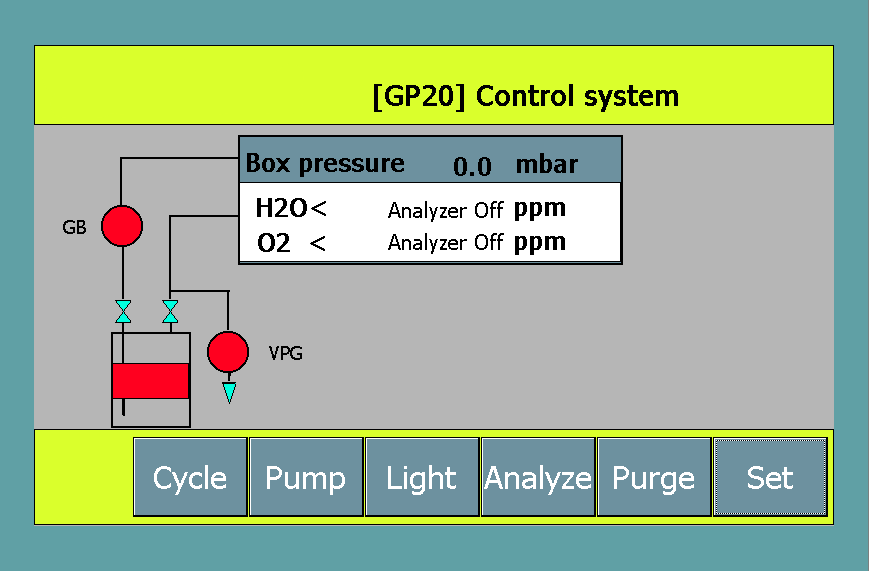

| หน้าจอสัมผัสสี SIEMENS (6 นิ้ว) ระบบควบคุม PLC สามารถสลับการใช้งานได้สองภาษาจีนและอังกฤษเซ็นเซอร์วัดแรงดัน: หน้าจอสัมผัส -2500～2500Pa ความแม่นยำ ±1Pa การควบคุมแรงดัน: ควบคุมแรงดันกล่องให้ถึงจุดตั้งค่าหนึ่งจุด (สามารถตั้งค่าขอบเขตได้)
|
การวัด

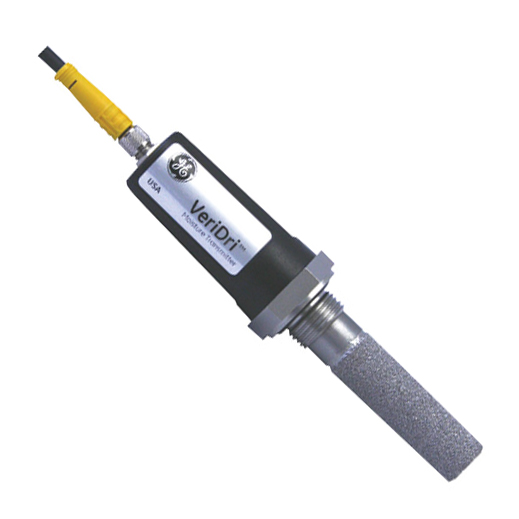

| เครื่องวิเคราะห์ความชื้น: ยี่ห้อ GE ของสหรัฐอเมริกา หน้าจอสัมผัส 0～1000ppm ความแม่นยำ 0.1ppm |

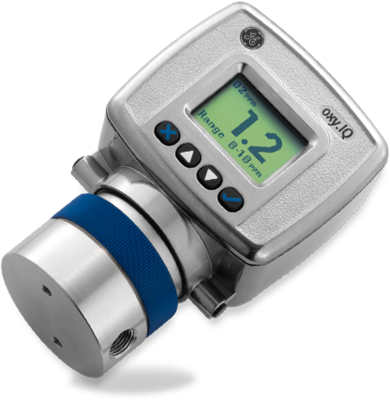

เครื่องวิเคราะห์ออกซิเจน: ยี่ห้อ GE ของสหรัฐอเมริกา หน้าจอสัมผัส 0～1000ppm ความแม่นยำ 0.1ppm |
ปั๊มสุญญากาศ

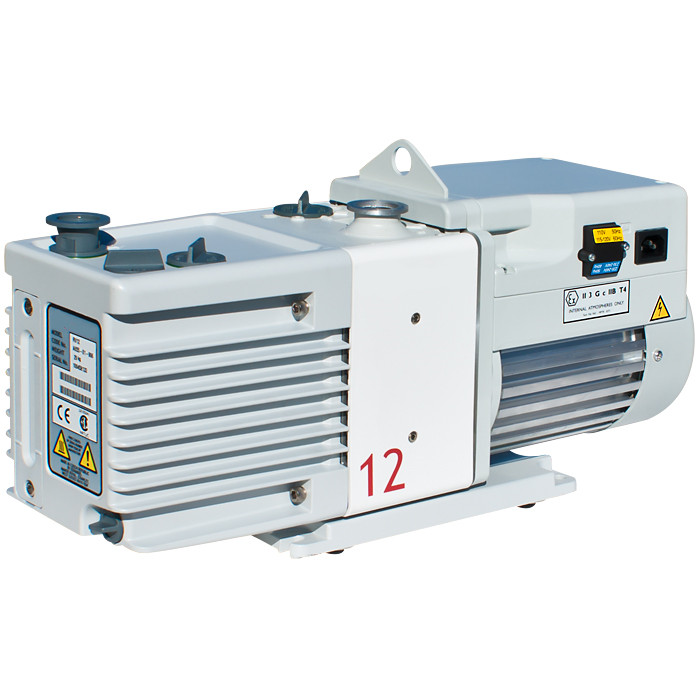

| แบรนด์อังกฤษ EDWARDS ความเร็วในการสูบ 8.4-12m3/h รุ่น: RV12 แรงดันสูง 2 x 10-3 mbar/1.5 x 10-3 Torr หน้าแปลนทางเข้า NW25 หน้าแปลนทางออก NW25 ระดับเสียง: 50 Hz 48 dBA
|

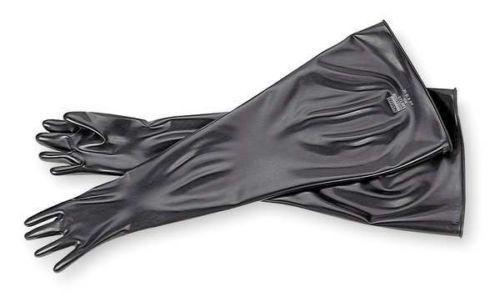

ถุงมือ
| ยี่ห้อ: US NORTH วัสดุ: บิวทิลรุ่นมาตรฐาน：8B1532
|
ระบบแสงสว่าง | ติดตั้งหลอดฟลูออเรสเซนต์ ยี่ห้อ: PHILIPS |
ระบบการกำจัดตัวทำละลาย | การดูดซับคาร์บอนกัมมันต์ที่มีประสิทธิภาพสามารถกำจัดตัวทำละลายอินทรีย์ปริมาณเล็กน้อยได้อย่างมีประสิทธิภาพ |

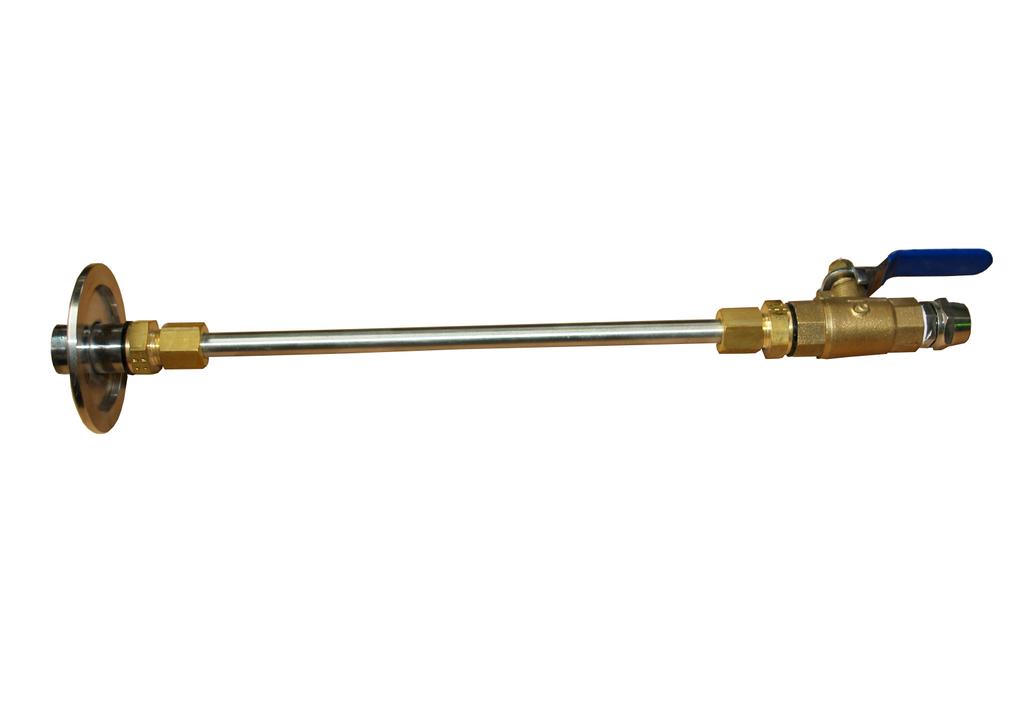

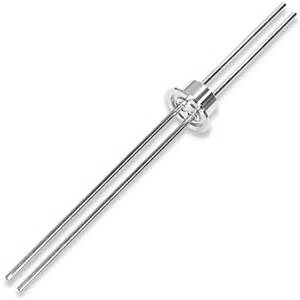

ข้อต่อมาตรฐาน KF40 สำรอง | ออกแบบพิเศษให้ข้อต่อ KF40 สามารถนำน้ำเข้ากล่องได้

|
สามารถเชื่อมต่อกับอุปกรณ์อื่นๆ ได้ (ตู้เย็นอุณหภูมิต่ำ, เครื่องเคลือบฟิล์ม, กล้องจุลทรรศน์, ระบบฟอกตัวทำละลาย, เครื่องดักความเย็นอุณหภูมิต่ำ, เตาเผาความร้อน ฯลฯ) | ตู้เย็นอุณหภูมิต่ำ |
|

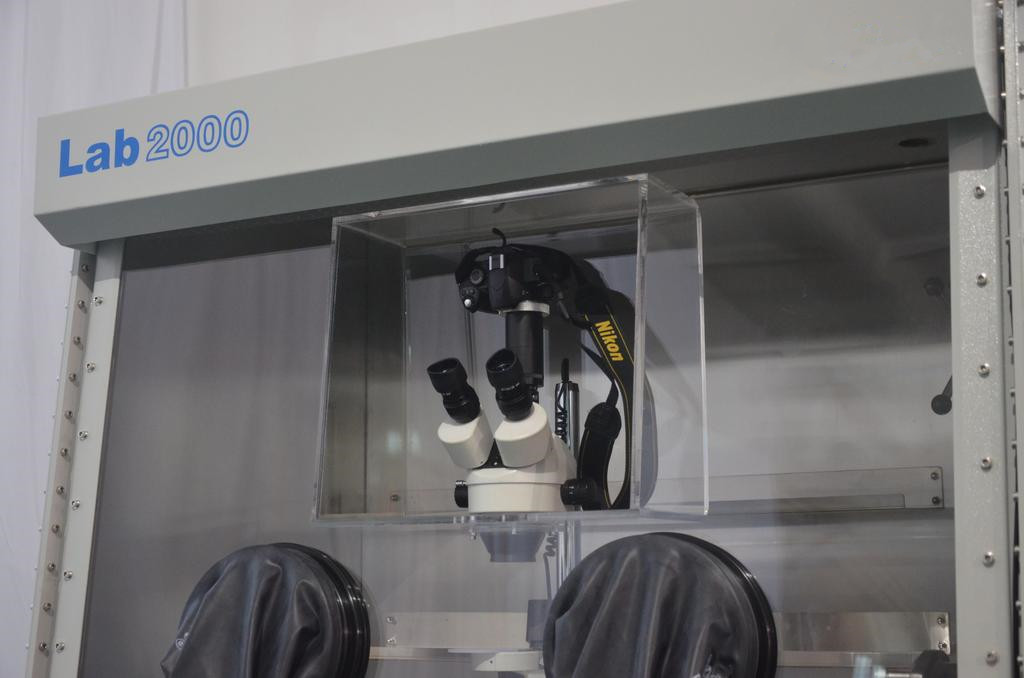

กล้องจุลทรรศน์ |
|

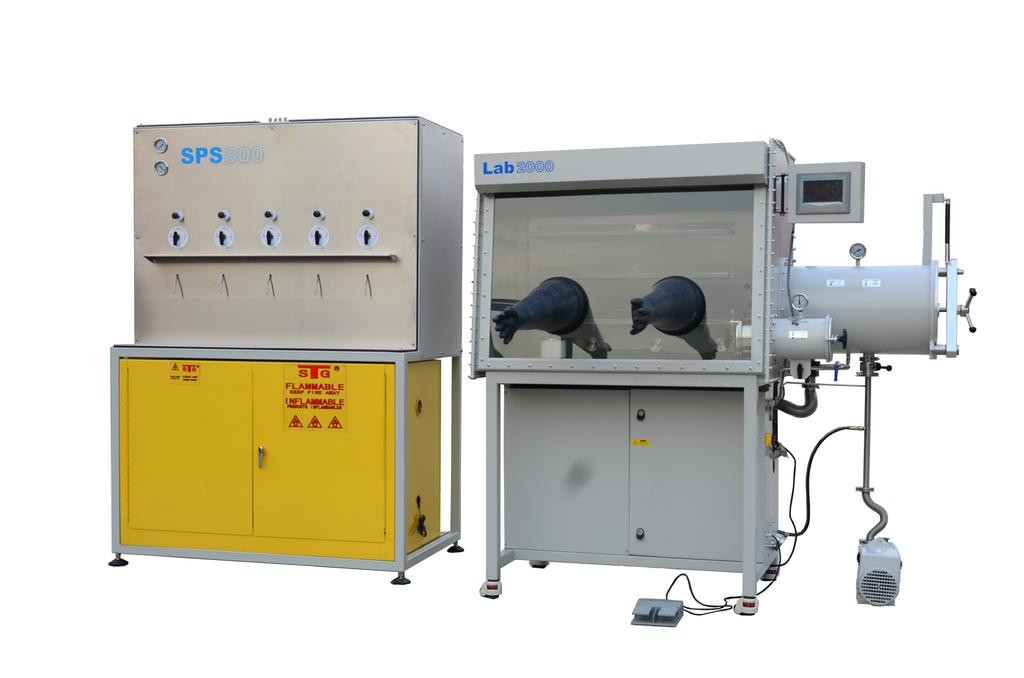

ระบบการทำให้บริสุทธิ์ตัวทำละลาย |
|

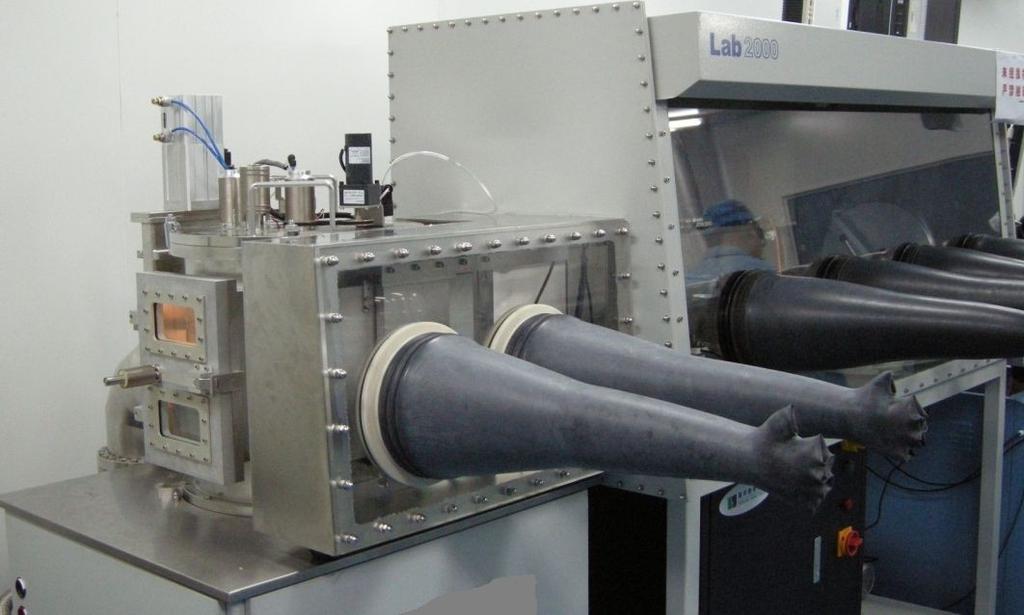

เครื่องเคลือบ | การเชื่อมต่อภายใน (ประตูหนึ่งบานของเครื่องเคลือบอยู่ภายในกล่องเก็บของ) การเชื่อมต่อภายนอก
 |
ขนาดอุปกรณ์และความต้องการของห้อง | ขนาดโดยรวม | 2450 มม. (ยาว) x 1000 มม. (กว้าง) x 1950 มม. (สูง) 96.46" x39.37" x 76.77"
|
ขนาดห้อง | 2200 มม. (ยาว) x 1500 มม. (กว้าง) x 2000 มม. (สูง) 110.24" x59" x 78.74"
|
ขนาดและน้ำหนักของบรรจุภัณฑ์ไม้ | 2785 มม. (ยาว) x 1145 มม. (กว้าง) x 2300 มม. (สูง) 109.65" x 45" x 91" (7.5M3)
|
820 กก. (1766 ปอนด์) |
สังเกต | ขณะก๊าซหมุนเวียน ต้องตรวจสอบให้แน่ใจว่าท่อของระบบหมุนเวียนสะอาดและไม่มีการอุดตัน (หากสีของไส้กรองเปลี่ยนจากสีขาวเป็นสีดำ ควรเปลี่ยนไส้กรองทันที) ห้ามใช้ก๊าซกัดกร่อนในกล่องถุงมือจำเป็นต้องฟื้นฟูคอลัมน์เมื่อตัวบ่งชี้ความชื้นและออกซิเจนไม่เป็นไปตามข้อกำหนดการทำงาน หากมีก๊าซกัดกร่อนหลุดออกมาจากภายในกล่องถุงมือ (เช่น อิเล็กโทรไลต์ LiPF6) โปรดอย่าใช้ ต้องใส่ขวดที่บรรจุของเหลวไว้แล้วลงในซีลต้องตรวจสอบระดับน้ำมันและรักษาระดับน้ำมันของปั๊มสุญญากาศให้สม่ำเสมอ
|
