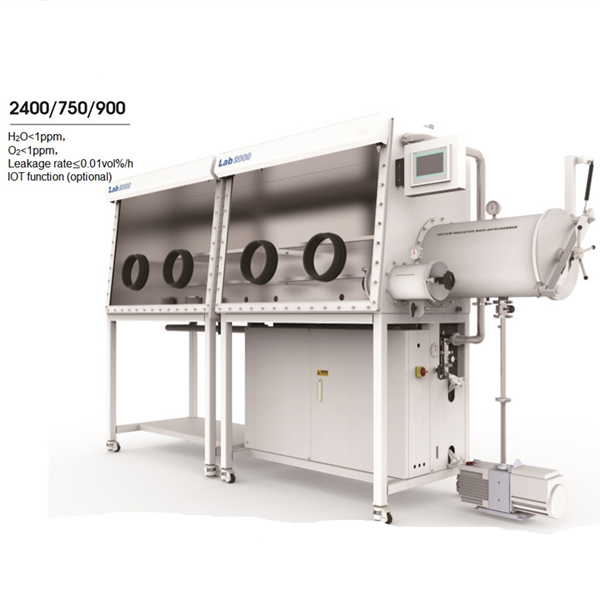

กล่องถุงมือสูญญากาศแบบด้านเดียว (2400×750 มม.) สำหรับเวิร์กสเตชันคู่ พร้อมระบบฟอก H2O และ O2

ตัวบ่งชี้ทางเทคนิคหลักและการกำหนดค่า

1. ตู้กล่อง

1.1. ขนาด: 2400 มม. (ยาว) × 900 มม. (สูง) × 770 มม. (กว้าง) ขนาดภายนอกของกล่อง: 3220 มม. (ยาว) × 1900 มม. (สูง) × 870 มม. (กว้าง)

1.2. วัสดุ: โครงสร้างสแตนเลสทั้งหมด (ชนิด 304) ความหนา 3 มม.

1.3. ตัวกรอง: ขนาดรูพรุน 0.3 ไมครอน

1.4. ถุงมือยางบิวทิล: นำเข้าจากสหรัฐอเมริกา ความหนา 0.4 มม. ปากถุงมือ 8 นิ้ว ปากถุงมือโลหะผสมอลูมิเนียมแข็ง (การเคลือบป้องกันการกัดกร่อน อลูมิเนียมอโนไดซ์) ขนาดเส้นผ่าศูนย์กลาง 220 มม.

1.5. หน้าต่าง: พื้นผิวการทำงานออกแบบเอียง, หน้าต่างด้านหน้ากระจกนิรภัย 8 มม. ที่ถอดออกได้, ทนทานต่อการสึกหรอ, ทนต่อการกัดกร่อน, การส่งผ่านแสงที่ดี, วงแหวนซีลใช้วงแหวนซีล OMEGA หนา 3/8 นิ้ว, การออกแบบหน้าต่างด้านหน้าแบบเปิด

1.6. สามารถรักษาแรงดันบวกและลบได้ในระดับหนึ่งระหว่างการใช้งาน (-10mbar-10mbar)

1.7. กล่องมีหลอดไฟประหยัดพลังงานป้องกันแสงสะท้อนพร้อมแสงนุ่มนวล

1.8. กล่องมีแผงแสดงผล 2 ชั้น

1.9. มีบอร์ดเชื่อมต่อไฟฟ้าแบบหลายรูในกล่อง (แหล่งจ่ายไฟ: 220V±10% 50Hz±10%)

1.10. กล่องสามารถตั้งค่าอินเทอร์เฟซ KF-40 มาตรฐานได้ 6 รายการ

1.11. อัตราการรั่วไหล: ≤0.01vol%/ชม.

1.12. โครงสร้างเหล็กรองรับ สูง 950 มม. ติดตั้งล้อเลื่อนสากล

2. ห้องเปลี่ยนผ่าน

2.1. รูปทรง: ทรงกระบอก (สแตนเลส 304) เชื่อมต่อกับกล่องเก็บของโดยใช้ช่องเปลี่ยนผ่านที่ล็อคเพลาขนาดใหญ่ ใช้งานง่าย

2.2 ขนาด: เส้นผ่านศูนย์กลาง 390 มม. ความยาว 600 มม. ห้องเปลี่ยนผ่านขนาดใหญ่ ประตูลูกสูบ ถาดเลื่อนในห้องเปลี่ยนผ่าน ขัดเงา และห้องเปลี่ยนผ่านขนาดเล็กในตัวกล่อง ข้อมูลจำเพาะ: เส้นผ่านศูนย์กลาง 150 มม. ความยาว 300 มม. ควบคุมวาล์วแบบแมนนวลสำหรับการดูดและเติมอากาศ

2.3. ถาด: สแตนเลส 300 มม. × 450 มม. เคลื่อนย้ายและขยายได้อย่างอิสระ (โครงสร้างห้องโดยสารขนส่งขนาดใหญ่)

2.4. ระดับสุญญากาศ ≤ 1 บาร์ (ห้องเปลี่ยนผ่านด้านขวาขนาดใหญ่และเล็กต้องใช้การดูดสุญญากาศพร้อมจอแสดงผล)

3. ระบบควบคุม

3.1 วิธีการ: ประกอบด้วยฟังก์ชันการวินิจฉัยตนเอง ฟังก์ชันการสตาร์ทอัตโนมัติเมื่อปิดเครื่อง พร้อมระบบควบคุมแรงดันและฟังก์ชันปรับเปลี่ยนได้ ระบบควบคุมอัตโนมัติ ระบบควบคุมการหมุนเวียน การป้องกันด้วยรหัสผ่าน และระบบควบคุมห้องสุญญากาศ ใช้หน้าจอ LCD ระบบควบคุมใช้หน้าจอสัมผัส Siemens PLC

3.2. การควบคุมแรงดัน: ควบคุมแรงดันของกล่องและห้องเปลี่ยนผ่านที่ค่าที่ตั้งไว้

3.3. แป้นเหยียบ: สามารถควบคุมแรงกดของกล่องเก็บของได้และใช้งานง่าย

4. ระบบหมุนเวียน (รวมทั้งระบบฟอกและฟื้นฟู)

4.1. วัสดุกรอง BASF จากเยอรมนี, วัสดุกรอง UOP จากสหรัฐอเมริกา, วาล์ว Proud จากเยอรมนี ระบบหลักประกอบด้วยการออกแบบแบบแยกส่วน, ชุดวาล์วโซลินอยด์แก๊สควบคุมอิเล็กทรอนิกส์อัตโนมัติเต็มรูปแบบ, การควบคุม PLC, วงจร, ปั๊มหมุนเวียน, ห้องกรอง และจอแสดงผล ผสานรวมเครื่องฟอกอากาศอิสระเข้าด้วยกัน เป็นระบบที่กะทัดรัดและใช้งานง่าย (เพิ่มสัญญาณเตือน ตัวเครื่อง เมื่อความดันเกิน ±10 มิลลิบาร์ สัญญาณเตือนระดับน้ำและออกซิเจนจะดังขึ้น สามารถปิดสัญญาณเตือนได้ด้วยตนเอง)

4.2. การควบคุม: น้ำและออกซิเจนถูกควบคุมให้น้อยกว่า 1 PPm

4.3 อุปกรณ์ปรับแต่ง: ผ่านการปรับสัมผัส PLC (การทำความร้อน การอพยพ การฟอก การสร้างใหม่) ตลอดกระบวนการ ยกเว้นการระบายอากาศ 2.5 ชั่วโมงโดยไม่มีการตรวจสอบจากมนุษย์

4.4. ก๊าซทำงาน: ก๊าซ He.N2/หรือ Ar (การหมุนเวียนก๊าซ)

4.5 พัดลมหมุนเวียน: พัดลมแปลงความถี่ความเร็วสูง 0-100m³ ควบคุมด้วยไมโครโปรเซสเซอร์ อุปกรณ์สแตนเลสหลังจากการทดสอบแรงดัน

4.6. คอลัมน์การฟอก: คอลัมน์การฟอกเดี่ยว วัสดุฟอกที่นำเข้า

4.7. วาล์วฟอกอากาศ: วาล์วไฟฟ้าอัตโนมัติเต็มรูปแบบ

4.8. ตัวกรอง: ตัวกรองประสิทธิภาพสูงที่มีขนาดรูพรุน 0.3 ไมครอนที่ตรงตามมาตรฐาน HEPA

4.9. การสร้างใหม่: ใช้ในการทำให้ระบบบริสุทธิ์เพื่อนำกลับมาใช้ใหม่และการกระตุ้น การสร้างใหม่ต้องใช้ส่วนผสมของฮีเลียม/H2 ไนโตรเจน/H2 หรืออาร์กอน/H2 ซึ่ง H2 คิดเป็น 10%

5. ระบบการแสดงผล

ระบบควบคุม SIEMENS จากเยอรมัน ใช้หน้าจอสัมผัส PLC ของ Siemens สามารถเปลี่ยนภาษาจีนและอังกฤษได้

6. เครื่องวิเคราะห์ออกซิเจน PLC

ช่วง: 0-1000PPm

ข้อผิดพลาด: ±1%PPm

สภาพแวดล้อม: -10℃-50℃

7. เครื่องวิเคราะห์น้ำ PLC

ช่วง: 0-500PPm

ข้อผิดพลาด: ±1% PPm

สภาพแวดล้อม: -10℃-50℃

8. อุปกรณ์ป้องกันหัววัดน้ำหัววัดน้ำสามารถใช้สำหรับการตรวจจับระยะยาวและการตรวจจับแบบแบ่งส่วน

9. ตู้ทำความสะอาดอัตโนมัติฟังก์ชันทำความสะอาดตู้อัตโนมัติ สภาพแวดล้อมของก๊าซที่มีลักษณะแตกต่างกันจะถูกเปลี่ยน และช่องจ่ายน้ำและออกซิเจนจะถูกทำความสะอาดโดยอัตโนมัติอย่างรวดเร็วหากเกิดการทำงานผิดพลาด วาล์วล้างอัตโนมัติของตู้และท่อของตู้ต้องเชื่อมต่ออย่างแน่นหนาด้วยท่อพลาสติกลวดเหล็ก KF25 และข้อต่อเจดีย์ KF25 ภายนอก

10. ระบบดูดซับตัวทำละลายอินทรีย์

สแตนเลส 304 เส้นผ่านศูนย์กลาง 220 มม. * 470 มม. ระบบสุญญากาศ บรรจุด้วยคาร์บอนกัมมันต์คุณภาพสูง 7 กก. ใช้งานแยกชิ้นได้ ง่ายต่อการเปลี่ยน

1 บรรจุภัณฑ์ส่งออกมาตรฐาน: การป้องกันการชนภายใน บรรจุภัณฑ์กล่องไม้สำหรับส่งออกภายนอก

2. จัดส่งโดยด่วน ทางอากาศ ทางทะเล ตามความต้องการของลูกค้าเพื่อค้นหาวิธีที่เหมาะสมที่สุด

3. รับผิดชอบความเสียหายในระหว่างกระบวนการจัดส่ง จะเปลี่ยนชิ้นส่วนที่เสียหายให้คุณฟรี
