2.

ระดับสุญญากาศ

≤0.098เมกะปาสคาล

3.

ความแม่นยำของตัวควบคุมอุณหภูมิ

±1 ℃

4.

เวลาในการทำความร้อน

การให้ความร้อนแบบไม่มีโหลด อุณหภูมิสูงขึ้น 100 ℃ ≤ 40 นาที อุณหภูมิภายในสม่ำเสมอเป็นเวลา 1.5 ชั่วโมง

5.

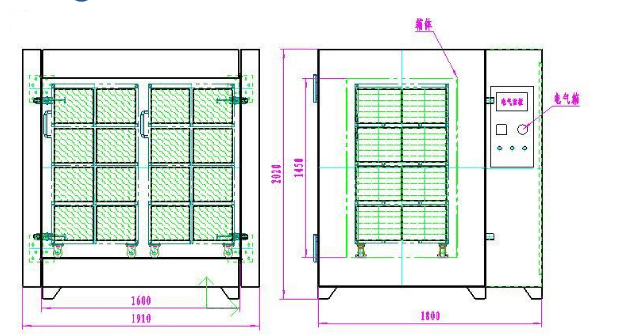

ขนาดถัง

ยาว  1450มม. × กว้าง  900มม. × สูง  1600มม.

6.

ขนาดโดยรวม

ยาว2200× กว้าง  1300มม.× สูง  1900มม.

7.

ชั้นฉนวน

70 มม. ฉนวนขนแกะซิลิโคน

8.

เครื่องทำความร้อน

ท่อทำความร้อนสแตนเลสฝังในตัว ประตูหน้าและหลังเป็นแผ่นทำความร้อนเสริม พร้อมกล่องทำความร้อน การควบคุมอิสระ

9.

การหมุนเวียนอากาศภายใน

ปิดผนึกพัดลมเพื่อให้มั่นใจถึงประสิทธิภาพการปิดผนึกแบบสุญญากาศ ในสภาวะที่เติมไนโตรเจน ให้ใช้ไนโตรเจนในการหมุนเวียนอากาศร้อนเพื่อปรับปรุงความสม่ำเสมอของอุณหภูมิ

10.

แรงดันสุญญากาศ

มาตรวัดแรงดันสุญญากาศ SMC แบบแสดงผลดิจิทัลสามารถใช้ตั้งค่าระดับสุญญากาศและควบคุมสุญญากาศอัตโนมัติ

11.

การดำเนินงานด้านไฟฟ้า

การดำเนินการด้านหน้าและด้านหลังตามลำดับ;

12.

โหมดการเปิดประตู

มี 1 อันที่ด้านหน้าและ 1 อันที่ด้านหลังในโหมดประตูคู่ ซึ่งใช้ในการป้อนและถ่ายโอนวัสดุตามลำดับ

13.

ซีลริง

ยางซิลิโคนทนความร้อนสูง;

14.

วัสดุซับใน

แผ่นสแตนเลสSUS304 ;

15.

ระบบระบายความร้อน

หลังจากอบเสร็จ อุปกรณ์ทำความเย็นจะทำความเย็นคอยล์ขั้วภายในห้องอบจนกระทั่งเย็นลงถึงอุณหภูมิที่ตั้งไว้ วิธีการทำความเย็นคือการเชื่อมต่อระบบอากาศเย็นเข้ากับท่อลมภายนอก และท่อลมภายนอกของห้องอบจะถูกใช้เพื่อระบายความร้อนแบบสลับการนำความร้อน

16.

โหมดควบคุม

การควบคุมโปรแกรม การตั้งค่าบนหน้าจอสัมผัส และฟังก์ชั่นจัดเก็บข้อมูล

17.

โหมดการป้องกัน

ด้วยโหมดการป้องกันสามชั้นของการป้องกันการเสียหายของรีเลย์ การป้องกันอุณหภูมิเกิน และการควบคุมอุณหภูมิ

18.

สัญญาณเตือนภัยผิดปกติ

พร้อมระบบเตือนอุณหภูมิเกินและแจ้งเตือนความผิดพลาด; ด้วยฟังก์ชันป้องกันอุณหภูมิเกิน ระบบทำความร้อนจะถูกตัดโดยอัตโนมัติเมื่ออุณหภูมิเกินค่าที่ตั้งไว้ และมีสัญญาณเตือนอุณหภูมิต่ำ หากอุณหภูมิต่ำกว่าค่าที่ตั้งไว้ 10  องศาเซลเซียส  (ตั้งค่าได้) ระบบจะแจ้งเตือน

19.

การควบคุมอุณหภูมิ

ตัวควบคุมอุณหภูมิสี่ตัว เซ็นเซอร์ และอุปกรณ์ควบคุมอุณหภูมิหลายตัวใช้เพื่อควบคุมอุณหภูมิและการตรวจจับอุณหภูมิอย่างมีประสิทธิภาพ

20.

วิธีการโหลดวัสดุในเตาอบ

โหมดการปลดล้อกล่องเสา

21.

อินเทอร์เฟซท่อสุญญากาศ

DN40 มม.

22.

อินเทอร์เฟซท่อส่งไนโตรเจน

Φ 12 มม.

23.

อินเทอร์เฟซท่อส่งอากาศอัด

Φ 12 มม.

24.

สีเปลือกหอย

สีที่ซัพพลายเออร์ระบุ หรือ สีที่ผู้ใช้ระบุ

25.

ปั๊มสุญญากาศ

จัดทำโดยผู้เรียกร้อง

2.

ระบบทำความร้อนภายในถูกนำมาใช้เพื่อให้อุณหภูมิเพิ่มขึ้นอย่างรวดเร็ว ขณะเดียวกันก็มีระบบทำความร้อนหมุนเวียนภายนอกเพื่อรับประกันวัตถุประสงค์ในการเก็บความร้อนและทำความร้อน เครื่องทำความร้อนภายนอกจะสร้างกระแสลมร้อนภายใต้การทำงานของพัดลมหมุนเวียน และทำความร้อนรอบกล่องสุญญากาศเพื่อให้อุณหภูมิคงที่ มีการใช้ระบบควบคุมอุณหภูมิหลายจุด การกวนลมร้อนภายในกล่อง และการหมุนเวียนอากาศร้อนภายนอก เพื่อควบคุมอุณหภูมิและความเสถียรของอุปกรณ์ และเพื่อให้แน่ใจว่าผลิตภัณฑ์อบจะไม่ร้อนเกินไปหรือร้อนเกินไปบางส่วน

3.

กล่องสูญญากาศเป็นโครงสร้างเปิดประตูสองทางด้านหน้าและด้านหลัง ซึ่งสะดวกสำหรับการเข้าและออกของวัสดุและการถ่ายโอนวัสดุระหว่างเวิร์กช็อปหลังจากการอบแห้ง

4.

กล่องสูญญากาศมีประตูหน้าและหลังและติดตั้งระบบทำความร้อนเสริมเพื่อรักษาอุณหภูมิประตูอย่างมีประสิทธิภาพ

5.

ประตูเตาอบสูญญากาศใช้แผ่นโลหะผสมอลูมิเนียมพื้นผิวแม่นยำและแหวนปิดผนึกเพื่อให้แน่ใจว่าเตาอบสูญญากาศมีประสิทธิภาพการปิดผนึกสูง อัตราการรั่วไหลของสูญญากาศ  ≤  0.01Mpa (อัตราการรั่วไหลเฉลี่ย 24 ชั่วโมง)

6.

พร้อมการตรวจจับแรงดันบวกและลบ วาล์วเริ่มโปรแกรมและการป้องกันแรงดัน

7.

ใช้การแลกเปลี่ยนอากาศหมุนเวียนภายในและการทดแทน N2 เพื่อการขจัดน้ำอย่างมีประสิทธิภาพ

8.

วิธีการทำความเย็น: ระบบทำความเย็นอากาศเชื่อมต่อกับท่ออากาศภายนอก และทำความเย็นสลับกันจากท่ออากาศภายนอกของโพรง

9.

จอแสดงอุณหภูมิจะแสดงและปรับบนเทอร์โมมิเตอร์

10.

ใช้โหมดเปิดประตูสองทาง สามารถใส่แกนแบตเตอรี่หรือขดลวดไฟฟ้าหรือขั้วแบตเตอรี่จากด้านหนึ่งและถอดออกจากอีกด้านหนึ่งได้ กล่องเดียวสามารถรองรับชั้นวางแบตเตอรี่ได้สองชุดพร้อมกัน จึงมีกำลังการผลิตสูงและใช้งานได้สะดวก

11.

ใช้ระบบทำความร้อนภายในและหมุนเวียนอากาศภายใน ทำให้อุณหภูมิเพิ่มขึ้นอย่างรวดเร็ว ภายใต้สภาวะการเป่ากล่องเปล่า อุณหภูมิจะสูงขึ้น 100  องศาเซลเซียส ≤  40 นาที

12.

มีการใช้วัสดุพิเศษในการดันชั้นวางแบตเตอรี่ ซึ่งเชื่อมต่อกับรางในเตาอบเพื่อให้ชั้นวางแบตเตอรี่เข้าและออกจากกล่องสูญญากาศได้สะดวก ซึ่งช่วยประหยัดแรงงานและปลอดภัย

13.

มีการนำกล่องใส่แบตเตอรี่หรือกล่องขั้วแบตเตอรี่แบบพิเศษมาใช้ โดยนำมารวมกันและวางเป็นชั้นๆ เพื่อใช้ประโยชน์จากพื้นที่ได้อย่างเหมาะสม

14.

กล่องนี้ใช้สำหรับอบสูญญากาศขั้วแบตเตอรี่ เซลล์ และแบตเตอรี่
