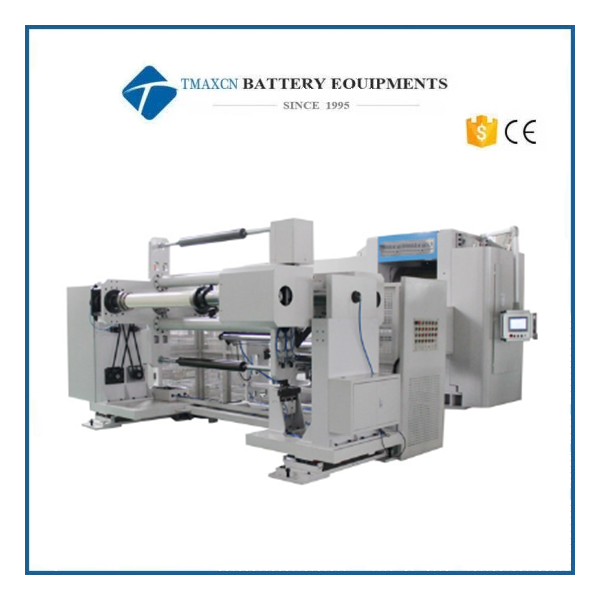

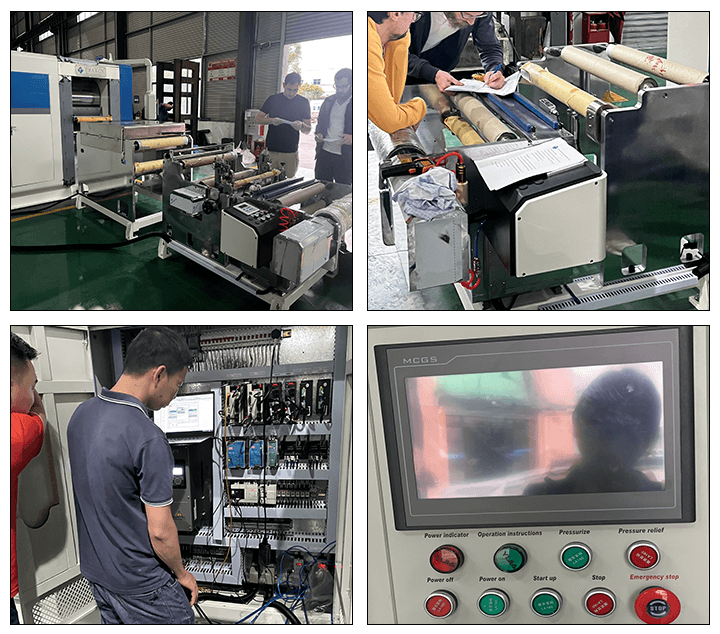

(เส้นผ่านศูนย์กลาง 800*950 มม.) เครื่องรีดอัตโนมัติสำหรับการผลิตแบตเตอรี่ลิเธียมไอออน

A.ฟังก์ชั่นอุปกรณ์:

1.  ชุดอุปกรณ์นี้เชื่อมต่อด้วยเครื่องจัดแนวลูกกลิ้งมาตรฐาน ซึ่งเหมาะสำหรับกระบวนการอัดเม็ดยาความเร็วสูงสำหรับการเคลือบเสาแบบต่อเนื่อง ชุดอุปกรณ์นี้ประกอบด้วยชิ้นส่วนคลายม้วนแบบสถานีเดียว ชิ้นส่วนยืดดึงด้านหน้าและด้านหลัง ชิ้นส่วนหลักสำหรับจัดแนวลูกกลิ้งแรงดันน้ำมัน ระบบวัดความหนาแบบออนไลน์ และชิ้นส่วนม้วนแบบสถานีเดียว

1) เครื่องนี้มีโครงเหล็กกล้าหล่อขึ้นรูป 45# แบบบูรณาการที่มีรูปร่างเหมือนปาก โครงสร้างสไลเดอร์ขนาดใหญ่ ความสามารถในการรับน้ำหนักสูง การเสียรูปน้อย แรงรีดมาก และความเร็วในการรีดสูง

2) การใช้วิธีการรีดช่องว่างจำกัดแรงดันคงที่ ทำให้ชิ้นขั้วแบตเตอรี่ที่มีแผ่นยาวตามยาวและการเคลือบต่อเนื่องสามารถรีดได้อย่างต่อเนื่อง

3) อุปกรณ์ขูดพร้อมกลไกทำความสะอาดพื้นผิวลูกกลิ้ง

4) พร้อมอุปกรณ์คลายเกลียวมอเตอร์เซอร์โว

5) พร้อมแพลตฟอร์มรับเทปแบบใช้มือ

6) พร้อมกลไกการตัดแต่งแบบแผ่นเสา

7) พร้อมกลไกกันกระแทก

8) มีฟังก์ชั่นกำจัดฝุ่นและเหล็กด้วยแปรงด้ามยาว

9) พร้อมอุปกรณ์ยืดความตึงด้านหน้าและยืดความตึงด้านหลัง

10) ระบบไฮดรอลิกจะปรับการยกของกระบอกสูบน้ำมันผ่านหน้าจอสัมผัสที่เชื่อมต่อระหว่างมนุษย์กับคอมพิวเตอร์เพื่อขับเคลื่อนการยกของม้วน

11) ปรับและเปลี่ยนแรงดันของกระบอกสูบลูกกลิ้งผ่านอินเทอร์เฟซคน-เครื่องจักร ควบคุมแรงดันคงที่ และอินเทอร์เฟซคน-เครื่องจักรจะแสดงแรงดันจริง

12) ค่าการเคลื่อนที่ขึ้นและลงของม้วนจะปรากฏบนหน้าจออินเทอร์เฟซระหว่างคนกับเครื่องจักร

13) พื้นผิวม้วนชุบด้วยโครเมียมแข็ง และความหนาของชั้นโครเมียมหลังจากการบดคือ ≥ 120um

14) ความเร็วในการกลิ้ง ≥ 50ม./นาที

15) อุปกรณ์ถอดม้วน;

16) ฟังก์ชั่นวัดความหนาแบบเลเซอร์ออนไลน์

B. เงื่อนไขวัสดุที่ใช้บังคับ:

1 、ข้อมูลจำเพาะของวัสดุขาเข้า ( หน่วย:มม.)

ข้อมูลจำเพาะ     วัสดุ	ขาเข้า	ความกว้างคอยล์	ความหนา	เส้นผ่านศูนย์กลางภายใน	เส้นผ่านศูนย์กลางภายนอกสูงสุด	ความจุสูงสุด
อิเล็กโทรดบวก	วัสดุคอยล์	300 ～850	0.060 ～0.300	6 〞	Φ 800	800 กก.
ขั้วลบ	วัสดุคอยล์	300 ～850	0.065 ～0.300	6 〞	Φ 800	800 กก.
พื้นที่ฟอยล์บวก	-	300 ～850	0.009 ～0.035	-	-	-
พื้นที่ฟอยล์เชิงลบ	-	300 ～850	0.006 ～0.035	-	-	-

1. ระบบวัสดุ: ขั้วบวก: ระบบลิเธียมเหล็กฟอสเฟต / ระบบสามธาตุ / ระบบลิเธียมแมงกานีส ขั้วลบ: ระบบกราไฟต์ / ระบบซิลิกอนคาร์บอน

2. วิธีการเคลือบ: การเคลือบแบนเนอร์เดี่ยวต่อเนื่อง การเคลือบม้าลายหลายช่องต่อเนื่อง การเคลือบช่องว่างเดี่ยว การเคลือบช่องว่างหลายช่อง ฯลฯ

3. ข้อมูลจำเพาะของฟอยล์: ฟอยล์อลูมิเนียมทองแดง / ฟอยล์อลูมิเนียมทองแดงเคลือบคาร์บอน

C. ข้อกำหนดการติดตั้งสำหรับอุปกรณ์ทั้งสาย  :

1) ความต้องการพลังงาน: 380 V /50hz, พลังงานประมาณ 72 กิโลวัตต์ ;

2) อากาศอัด: แรงดัน 0.5mpa~0.7mpa อัตราการไหล: 0.04m3/นาที

3) น้ำหนักรวมของอุปกรณ์อยู่ที่ประมาณ 32 ตัน ข้อกำหนดการรับน้ำหนักพื้นสำหรับการติดตั้งเครื่องม้วนอยู่ที่มากกว่า 8 ตัน/ตร.ม. และข้อกำหนดการรับน้ำหนักพื้นสำหรับการติดตั้งแบบคลายและม้วนกลับอยู่ที่มากกว่า 2.5 ตัน/ตร.ม.

4) ขนาดรวมของอุปกรณ์เชื่อมต่อ (มม.): ความยาว * ความกว้าง * ความสูง (8000*4720*3200) ขึ้นอยู่กับเค้าโครงไซต์

D.ดัชนีประสิทธิภาพอุปกรณ์：

เลขที่	ชื่อรายการ	ดัชนีประสิทธิภาพ	หมายเหตุ
1	ความเร็วในการผลิตอุปกรณ์ครบชุด	≥50ม./นาที	ความเร็วในการยอมรับ
2	ประเภทเสาหรือฟอยล์	โลหะมีค่าที่ไม่ใช่เหล็ก เช่น ทองแดงหรืออลูมิเนียม
3	ข้อมูลจำเพาะม้วน	φ800*950มม.
4	แรงกลิ้งสูงสุด	400T
5	ความกว้างการกลิ้งที่มีประสิทธิภาพ	850 มม.
6	ความสม่ำเสมอของชิ้นขั้วหลังจากการกลิ้ง	≤±0.002 มม. ( ความแม่นยำขาเข้าที่ต้องการ≤±0.003 มม. )
7	เค้าโครงม้วนกด	การจัดเรียงแนวตั้งของลูกกลิ้งสองตัว
8	เส้นผ่านศูนย์กลางม้วนของลูกกลิ้งนำทางแต่ละม้วนของเครื่องกดลูกกลิ้ง	≥φ120มม.
9	ความแม่นยำของลูกกลิ้งโลหะนำทางแต่ละอันของลูกกลิ้งกด	เส้นผ่านศูนย์กลาง: ≤± 0.1 มม. ความหยาบ: ≤ 0.8 μ m ความคลาดเคลื่อนแบบวงกลม: ≤ 0.04 มม./ม.
10	ความแม่นยำของลูกกลิ้งกดยาง	เส้นผ่านศูนย์กลาง: ≤± 0.2 มม., ความเป็นทรงกระบอก: ≤ 0.2 มม., ความเบี่ยงเบนในแนวรัศมี: ≤ 0.3 มม./ม.
11	เส้นผ่านศูนย์กลางม้วนของลูกกลิ้งขับเคลื่อนแต่ละม้วนของเครื่องกดลูกกลิ้ง	≥φ120มม.
12	ความแม่นยำในการประกอบระหว่างลูกกลิ้งโลหะของเครื่องรีด	ความขนาน: ≤ 0.08 มม., ความเรียบ: ≤ 0.06 มม.
13	ความแม่นยำในการประกอบลูกกลิ้งยางและลูกกลิ้งโลหะของเครื่องรีด	ความขนาน: ≤ 0.2 มม. ความเรียบ: ≤ 0.1 มม. (ตลับลูกปืนที่ใช้สำหรับลูกกลิ้งนำทางและลูกกลิ้งขับเคลื่อนแต่ละอันของเครื่องกดลูกกลิ้งเป็นตลับลูกปืนยี่ห้อ NSK ของญี่ปุ่นหรือ SKF ของสวีเดน)
14	ฟังก์ชั่นป้องกันความปลอดภัย	ป้ายล็อคทางกลและล็อคอัตโนมัติ / ป้ายเตือนความปลอดภัย / ปุ่มสวิตช์หยุดฉุกเฉิน / ฝาครอบป้องกัน ฯลฯ จะต้องติดไว้ในสถานที่อันตรายและติดตั้งอุปกรณ์ป้องกันความปลอดภัย
15	อัตราคุณภาพของผลิตภัณฑ์ที่ผลิตโดยเครื่องจักร	≥99.5%
16	อัตราเวลา	＞ 98%
17	ความหนาของการรีด CPK	≥1.33

E.การกำหนดค่าส่วนประกอบอุปกรณ์หลัก：

เลขที่	ชื่อ	ยี่ห้อ
1.	วัสดุม้วน	Cr5 ；  บริษัท Sinosteel Xingtai roll จำกัด และจัดทำรายงานการตรวจสอบ
2.	ตลับลูกปืนลูกกลิ้ง	วะฟางเดียน
3.	มอเตอร์โรล / ตัวลดรอบ	ตงลี่, กั๋วเหมา
4.	พีแอลซี	พานาโซนิค, ออมรอน
5.	หน้าจอสัมผัส	โพรเฟส รัฐคุนหลุน
6.	มอเตอร์เซอร์โว	มิตซูบิชิ, ฮุ่ยชวน
7.	รางนำแนวL	ไฮวิน
8.	ตลับลูกปืนอื่นๆ	เอ็นเอสเค
9.	โซลินอยด์วาล์ว	SMC 、โรคไตเรื้อรัง
10.	ส่วนประกอบไฟฟ้า	ชไนเดอร์ ชินท์
11.	วาล์วควบคุมสัดส่วนไฟฟ้า	SMC 、โรคไตเรื้อรัง
12.	ระบบควบคุมการแก้ไขความเบี่ยงเบน	ผู่ลี่หยวน, ตงเติ้ง
13.	ตัวแปลงความถี่	มิตซูบิชิ, แดนฟอสส์
14.	มอเตอร์ขับเคลื่อนลูกกลิ้งหลัก	ตงลี่, กั๋วเหมา
15.	เซ็นเซอร์	ออมรอน、คีย์เอ็นซ์
16.	เซ็นเซอร์อัลตราโซนิกตรวจจับเส้นผ่านศูนย์กลางคอยล์	แบนเนอร์、เป่ยเจียฟู่
17.	อุปกรณ์นิวเมติกส์	SMC 、โรคไตเรื้อรัง
18.	เซ็นเซอร์วัดแสงและเซ็นเซอร์วัดการเคลื่อนที่	ออมรอน、คีย์เอ็นซ์
19.	ตัวควบคุมความตึง	คอร์ติส
20.	เครื่องวัดความหนาด้วยเลเซอร์	ต้าเฉิง, ซวงหยวน
21.	ระบบไฮดรอลิก	วิค ไฮดรอลิก ไอลี่



F.การจับคู่อุปกรณ์:

สายการผลิตแบบรีดต่อเนื่องของแถบเสาประกอบด้วยการคลายม้วนสถานีเดียว การตัดขอบ อุปกรณ์กำจัดฝุ่น เครื่องจัดตำแหน่งลูกกลิ้งแรงดันน้ำมัน อุปกรณ์ยืดความตึงด้านหน้าและด้านหลัง ระบบวัดความหนาแบบออนไลน์ด้วยเลเซอร์ การม้วนม้วนสถานีเดียว ระบบควบคุมไฟฟ้า ระบบไฮดรอลิก สถานีควบคุมระบบกันสะเทือน อุปกรณ์แก้ไขความเบี่ยงเบน ตู้ควบคุมไฟฟ้า เป็นต้น
