แหล่งจ่ายไฟ

110 - 220V AC, 50/60Hz, เฟสเดียว

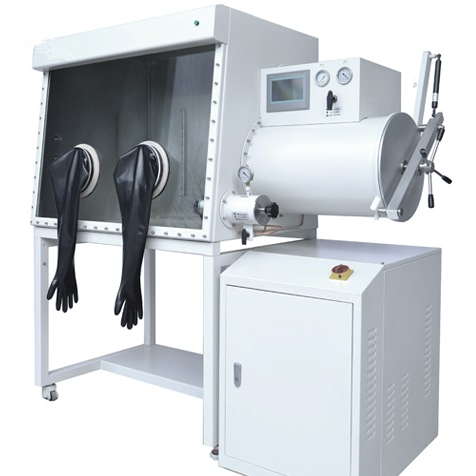

กล่องใส่ถุงมือ กล่อง

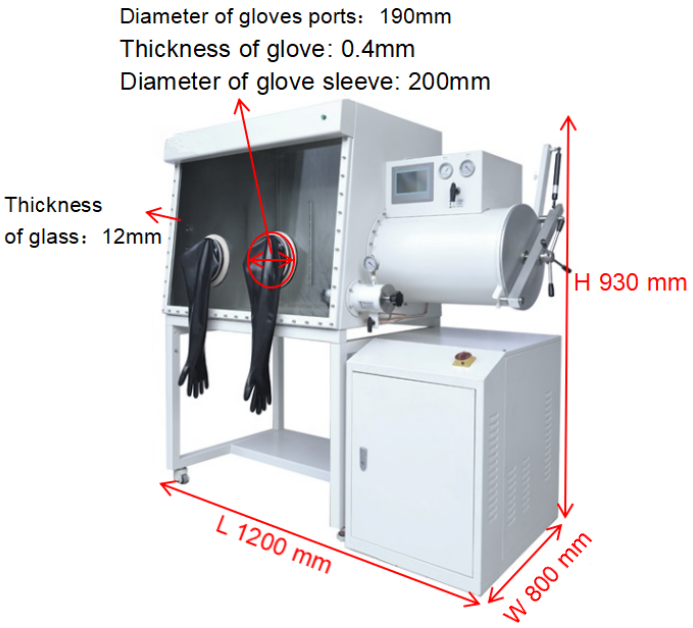

วัสดุของกล่อง: สแตนเลส 304 (ชนิด 304) ความหนา 3 มม.  ขนาดกล่อง (ไม่รวมห้องโถงด้านหน้าและส่วนรองรับ) 1220 มม. (ยาว) x 750 มม. (กว้าง) x 900 มม. (สูง)  47.2 " x 29.5" x 35.4"  ความสูงของส่วนรองรับกล่อง: 900 มม. (35.43")

ถาด

เค้าโครงมาตรฐาน

กล่องสองชั้น

ตัวเลือก/เพิ่ม: กล่องเครื่องมือหรืออื่น ๆ

กล่องเครื่องมือหลากหลาย สามารถจัดวางได้ตามความต้องการของผู้ใช้

หน้าต่างด้านหน้า

หน้าต่างปฏิบัติการแบบเอียง หน้าต่างกระจกด้านหน้านิรภัยแบบถอดออกได้ ความหนา 8 มม. ทนทานต่อการสึกหรอ ทนต่อการกัดกร่อน การส่งผ่านแสงที่ดี แหวนปิดผนึกใช้แหวนปิดผนึก OMEGA หนา 3/8 นิ้ว

หน้าต่างตัวเลือกเปิด

หน้าต่างด้านหน้าสามารถออกแบบให้เปิดแทนแบบคงที่ได้ เพื่อให้สามารถใส่เครื่องมือต่างๆ ได้หลากหลาย (ฟังก์ชันที่กำหนดเอง)

สภาพแวดล้อมภายในกล่อง

H2O <1 ppm (20°C/68 ℉, 1 atm)  O2 <1 ppm (20°C/68 ℉, 1 atm)

ห้องโถงด้านหน้า

วิธีการควบคุม: ด้วยตนเอง  การออกแบบ: ห้องด้านหน้าแบบวงกลมสองห้อง  ขนาดห้องหลัก: Φ360 มม. (เส้นผ่านศูนย์กลาง) x 600 มม. (ยาว) (ตำแหน่ง: ด้านขวาของกล่อง)  14.17 "(เส้นผ่านศูนย์กลาง) x 23.62" (ยาว)  ขนาดห้องขนาดเล็ก: Φ150 มม. (เส้นผ่านศูนย์กลาง) x 300 มม. (ยาว) (ตำแหน่ง: ด้านขวาของกล่อง)  5.9 "(เส้นผ่านศูนย์กลาง) x11.8" (ยาว)  ระดับสุญญากาศ: <=-0.1MPa (ห้องด้านหน้าด้านขวาประกอบด้วยห้องหลักและห้องขนาดเล็ก ซึ่งทั้งหมดต้องใช้สุญญากาศและจอแสดงผล เกจวัดแรงดันสุญญากาศเป็นยี่ห้อ WIKA ของเยอรมัน

ตัวเลือก/เพิ่มวิธีควบคุมอัตโนมัติ

มันจะควบคุมห้องด้านหน้าโดยอัตโนมัติด้วยการตั้งเวลาและจำนวนครั้งในการระบายและเติมก๊าซ

ตัวเลือก/เพิ่ม: โหมดทำความร้อน

อุณหภูมิสูงสุด: 200℃/ 392℉  ความแม่นยำในการควบคุม: ±2℃/ ±3.6℉  ห้องหลักและห้องมินิสามารถเพิ่มฟังก์ชันการทำความร้อนได้ (เมื่อเทียบกับห้องด้านหน้ามาตรฐาน ขนาดจะแตกต่างกันเล็กน้อย)

ก๊าซทำงานและก๊าซฟื้นฟู

ก๊าซทำงาน: N2, Ar, He และก๊าซเฉื่อยอื่น ๆ บริสุทธิ์สูง 99.999%  ก๊าซควบคุม: ก๊าซเฉื่อยบริสุทธิ์สูง 99.999%  ก๊าซฟื้นฟู: การผสมก๊าซของก๊าซทำงานและ H2, ไฮโดรเจน (H2) ปริมาตรคิดเป็น 5-10%  หากระบบบริสุทธิ์มีฟังก์ชันการกำจัดความชื้นเท่านั้น ก๊าซฟื้นฟูจะเหมือนกับก๊าซทำงาน

ระบบฟอกก๊าซ

คอลัมน์บริสุทธิ์เดี่ยว:  วัสดุกำจัดออกซิเจนจาก BASF ของเยอรมนี วัสดุดูดซับความชื้นสูงจาก UOP ของสหรัฐอเมริกา กระบวนการฟื้นฟูระบบฟอกอากาศควบคุมอัตโนมัติและฟังก์ชันกำจัดความชื้นและออกซิเจนอัตโนมัติ  สามารถรักษาความบริสุทธิ์ของก๊าซได้ในระยะยาว: H2O < 1ppm, O2 < 1ppm

ระบบการกรองแบบคอลัมน์คู่  (คอลัมน์หนึ่งใช้งานอยู่และอีกคอลัมน์สำรอง)

ทำไมต้องเลือกคอลัมน์บริสุทธิ์แบบคู่? 1. คอลัมน์บริสุทธิ์ต้องได้รับการฟื้นฟูหลังจากอิ่มตัวด้วยการดูดซับออกซิเจนและความชื้น ระยะเวลาการฟื้นฟูคือ 16 ชั่วโมง หากไม่มีคอลัมน์สำรองไว้ คอลัมน์อาจหยุดทำงาน (เราขอแนะนำระบบการฟอกแบบคอลัมน์คู่สำหรับโรงงานหรือหน่วยงานอื่นๆ ที่ต้องการกล่องถุงมือทำงานอย่างต่อเนื่อง); 2. ความจุของคอลัมน์บริสุทธิ์แบบคู่มีมากกว่าคอลัมน์เดี่ยวสองเท่า

ระบบควบคุมแรงดัน

แรงดันกล่องสามารถควบคุมอัตโนมัติด้วยหน้าจอสัมผัส PLC  ความแม่นยำในการควบคุม: ±1Pa  สามารถควบคุมด้วยตนเองด้วยสวิตช์เหยียบได้

ระบบกรองน้ำ

ปลายทั้งทางเข้าและทางออกมีตัวกรอง  ความแม่นยำของตัวกรองคือ 0.3 ไมโครเมตร

พัดลมหมุนเวียนแบบปิด

พัดลมแปลงความถี่ความเร็วสูง อัตราการไหล 0-100 ลูกบาศก์เมตร/ชั่วโมง ควบคุมด้วยไมโครโปรเซสเซอร์ อุปกรณ์สแตนเลสสำหรับทดสอบแรงดัน  พร้อมอุปกรณ์ระบายความร้อนด้วยน้ำ (สามารถติดตั้งอุปกรณ์ระบายความร้อนด้วยน้ำและอุปกรณ์ทำความเย็นภายนอกได้)

ระบบควบคุม

หน้าจอสัมผัสสี SIEMENS (6 นิ้ว) ระบบควบคุม PLC สามารถสลับภาษาจีนและอังกฤษได้  เซ็นเซอร์วัดแรงดัน: หน้าจอสัมผัส -2500~2500Pa ความแม่นยำ ±1Pa  การควบคุมแรงดัน: ควบคุมแรงดันกล่องให้ถึงจุดตั้งค่าหนึ่งจุด (สามารถตั้งค่าขอบเขตได้)

การวัด

เครื่องวิเคราะห์ความชื้น: ยี่ห้อ GE ของสหรัฐอเมริกา หน้าจอสัมผัส 0~1000ppm ความแม่นยำ 0.1ppm

เครื่องวิเคราะห์ออกซิเจน: ยี่ห้อ GE ของสหรัฐอเมริกา หน้าจอสัมผัส 0~1000ppm ความแม่นยำ 0.1ppm

ปั๊มสุญญากาศ

แบรนด์อังกฤษ EDWARDS ความเร็วในการสูบ 8.4-12m3/h รุ่น RV12  แรงดันสูง 2 x 10-3 mbar/1.5 x 10-3 Torr  หน้าแปลนทางเข้า NW25 หน้าแปลนทางออก NW25 ระดับเสียง: 50 Hz 48 dBA

ถุงมือ

ยี่ห้อ: US NORTH  วัสดุ: บิวทิล  รุ่นมาตรฐาน 8B1532

ระบบแสงสว่าง

ติดตั้งหลอดฟลูออเรสเซนต์ ยี่ห้อ: PHILIPS

ระบบการกำจัดตัวทำละลาย

การดูดซับคาร์บอนกัมมันต์ที่มีประสิทธิภาพสามารถกำจัดตัวทำละลายอินทรีย์ปริมาณเล็กน้อยได้อย่างมีประสิทธิภาพ

ข้อต่อมาตรฐาน KF40 สำรอง

ออกแบบพิเศษให้ข้อต่อ KF40 สามารถนำน้ำเข้ากล่องได้

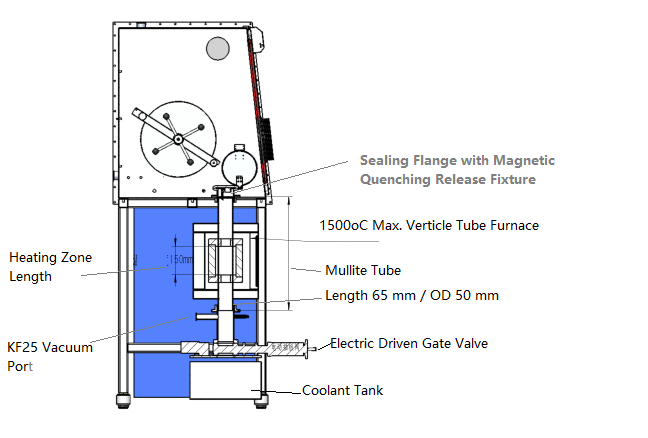

สามารถเชื่อมต่อกับอุปกรณ์อื่นๆ ได้ (ตู้เย็นอุณหภูมิต่ำ, เครื่องเคลือบฟิล์ม, กล้องจุลทรรศน์, ระบบฟอกตัวทำละลาย, เครื่องดักความเย็นอุณหภูมิต่ำ, เตาเผาความร้อน ฯลฯ)

ตู้เย็นอุณหภูมิต่ำ

กล้องจุลทรรศน์

ระบบการทำให้บริสุทธิ์ตัวทำละลาย

เครื่องเคลือบ

การเชื่อมต่อภายใน (ประตูหนึ่งบานของเครื่องเคลือบอยู่ภายในกล่องเก็บของ)  การเชื่อมต่อภายนอก


ขนาดอุปกรณ์และความต้องการของห้อง

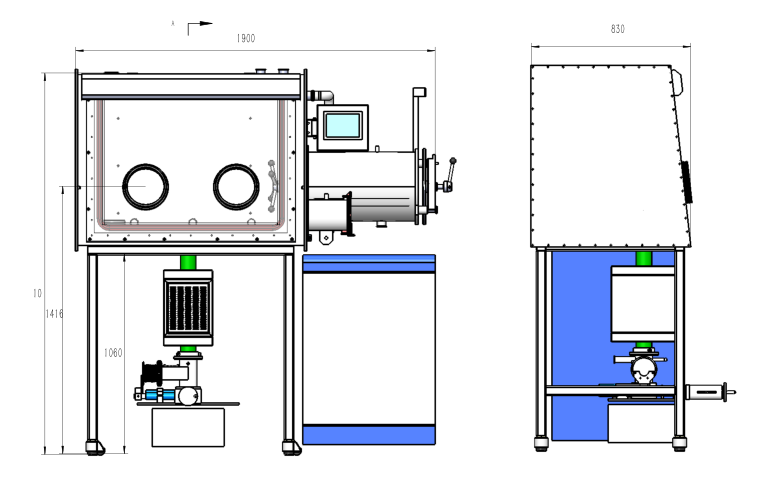

ขนาดโดยรวม

1850 มม. (ยาว) x 1000 มม. (กว้าง) x 1950 มม. (สูง)  72.83" x39.37" x 76.77"

ขนาดห้อง

2200 มม. (ยาว) x 1500 มม. (กว้าง) x 2000 มม. (สูง)  86.6" x59" x 78.74"

ขนาดและน้ำหนักของบรรจุภัณฑ์ไม้

2185 มม. (ยาว) x 1145 มม. (กว้าง) x 2300 มม. (สูง)  86" x 45" x 91" (5.8M3)

650 กก. (1,400 ปอนด์)

สังเกต

ขณะก๊าซหมุนเวียน ต้องตรวจสอบให้แน่ใจว่าท่อของระบบหมุนเวียนสะอาดและไม่มีการอุดตัน (หากสีของไส้กรองเปลี่ยนจากสีขาวเป็นสีดำ ควรเปลี่ยนไส้กรองทันที)  ห้ามใช้ก๊าซกัดกร่อนในกล่องถุงมือ  จำเป็นต้องฟื้นฟูคอลัมน์เมื่อตัวบ่งชี้ความชื้นและออกซิเจนไม่เป็นไปตามข้อกำหนดการทำงาน หากมีก๊าซกัดกร่อนหลุดออกมาจากภายในกล่องถุงมือ (เช่น อิเล็กโทรไลต์ LiPF6) โปรดอย่าใช้ ต้องใส่ขวดที่บรรจุของเหลวไว้แล้วลงในซีล  ต้องตรวจสอบระดับน้ำมันและรักษาระดับน้ำมันให้สม่ำเสมอที่ปั๊มสุญญากาศ
