อุปกรณ์ปิดผนึกลูกเหล็กอัตโนมัติสำหรับแบตเตอรี่แบบปริซึม
1、ภาพรวมอุปกรณ์

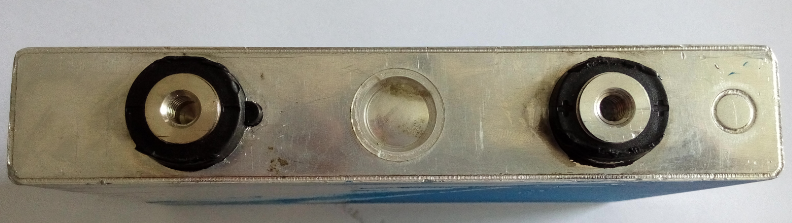

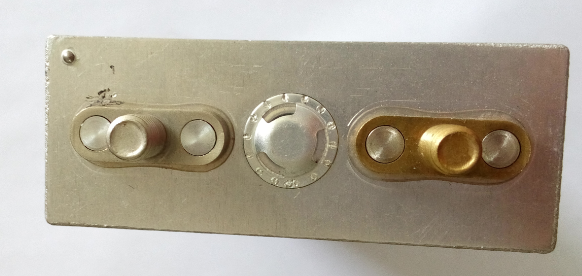

เหมาะสำหรับการปั๊มสูญญากาศอัตโนมัติและการปิดผนึกลูกเหล็กของแบตเตอรี่ทรงสี่เหลี่ยมที่มีตัวเรือนเหล็ก/อลูมิเนียม (สามารถวางอุปกรณ์ไว้ในกล่องใส่ของหน้ารถเพื่อใช้งานได้)
2. กระบวนการดำเนินการอุปกรณ์
อุปกรณ์นี้ใช้โครงสร้างสถานีคู่ห้องซ้ายและขวา และการโหลดและการนำแบตเตอรี่ออก รวมถึงการเจาะลูกเหล็กทำงานพร้อมกัน วางแบตเตอรี่ลงในอุปกรณ์ยึดคงที่ → กระบอกป้อนจะส่งแบตเตอรี่ไปยังพื้นที่ลูกปัด (อุปกรณ์ยึดคงที่อีกอันจะถอยกลับไปยังตำแหน่งป้อน) → กระบอกปิดผนึกจะกดลงเพื่อปิดผนึก → เริ่มดูดฝุ่นที่ -85~95Kpa (→ อีกด้านหนึ่งของแบตเตอรี่ด้วย) → ส่งลูกเหล็กก่อนกระบอกลูกปัด → กระบอกลูกปัดจะถูกแทรก → กลไกทั้งหมดรีเซ็ต → ชาร์จและอัดอากาศเพื่อปล่อยสุญญากาศ → กระบอกป้อนจะส่งแบตเตอรี่อีกก้อนไปยังพื้นที่ลูกปัด และออกจากแบตเตอรี่ลูกปัดที่สมบูรณ์ในเวลาเดียวกัน

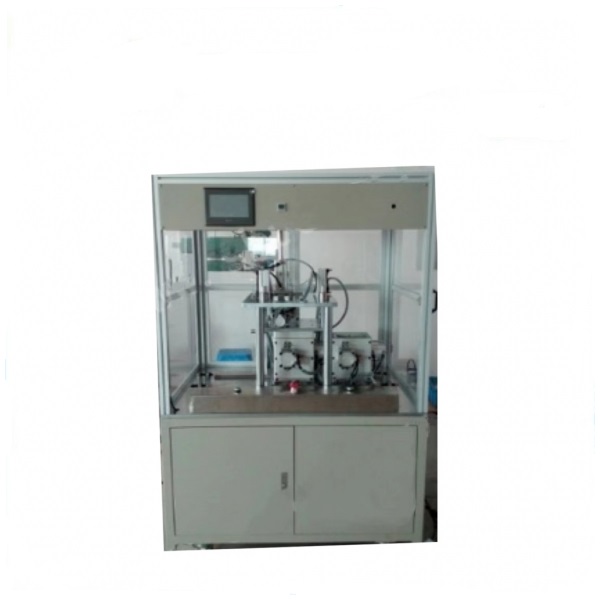

โครงสร้างโดยรวม (รูปแนบ) : ขนาดตัวเครื่องโดยประมาณ : ยาว 1200 มม. × กว้าง 800 มม. × สูง 1700 มม. (รวมชั้นวาง)
(หากจำเป็น: ติดตั้งในกล่องใส่ถุงมือ: ขนาดตัวเครื่องหลักอยู่ที่ประมาณ "ยาว 1,100 × กว้าง 800 × สูง 850 มม." แผงควบคุมและกล่องควบคุมสามารถวางไว้ภายนอกกล่องใส่ถุงมือได้)
3、ประสิทธิภาพของกระบวนการ
สถานีงานคู่ด้านซ้ายและขวา แบตเตอรี่บนและล่าง วิธีการป้อนด้วยมือ ดูดฝุ่นก่อน จากนั้นใช้ลูกเหล็ก ถังเก็บลูกเหล็กมีความจุระดับหนึ่งและใช้งานง่าย เวลาในการดูดฝุ่นและค่าแรงดันสุญญากาศสามารถตั้งค่าได้ง่ายบนแผง โพรงด้านบนและด้านล่างมีอุปกรณ์กำหนดตำแหน่งเพื่อให้แน่ใจว่าการหล่อลูกปัดมีความแม่นยำ ขนาดอุปกรณ์ติดตั้งเริ่มต้นและลูกเหล็กเหมาะสำหรับรุ่นที่ให้ไว้ในคำสั่งซื้อ ส่วนประกอบหลักของเครื่องทั้งหมดชุบโครเมียม ซึ่งป้องกันสนิมและทนต่อการกัดกร่อน กล่องควบคุมไฟฟ้าอิสระวางอยู่ด้านนอกกล่องเก็บของเพื่อหลีกเลี่ยงการกัดกร่อน ตัวควบคุมแบบตั้งโปรแกรมได้ PLC ควบคุมอัตโนมัติ การแสดงผลระหว่างคนกับเครื่องจักร ใช้งานง่ายและสะดวกสบาย เครื่องทั้งหมดทำงานได้อย่างปลอดภัย เสถียร พร้อมการควบคุมที่เชื่อถือได้และการทำงานที่สะดวก
4、พารามิเตอร์ทางเทคนิค
เลขที่ | กำหนดค่าแหล่งจ่ายไฟ | กำลังไฟ 220V/50HZ 0.1kw | บันทึก |
1 | อากาศอัด | ≥ 0.6mpa 10L/นาที (จัดทำโดยผู้ใช้) | |
2 | แหล่งกำเนิดสุญญากาศ | -0.09mpa , 40L/นาที (จัดหาโดยซัพพลายเออร์ รุ่นปั๊มสุญญากาศ FY-2C-N) | |
3 | น้ำหนักอุปกรณ์ | ประมาณ 350กก. | |
4 | ขนาดอุปกรณ์ | ยาว1200มม. × กว้าง800มม. × สูง1700มม. (รวมชั้นวาง) | |
5 | ลูกเหล็ก | ลูกบอลสแตนเลส φ 1.4-2.2 มม. (หนึ่งในข้อกำหนด) | |
6 | ความแม่นยำในการเบี่ยงเบนของลูกบอล | ≤ 0.03 มม. | |
7 | การควบคุมค่าสุญญากาศ | -85~90กิโลปาสคาล | |
8 | เวลาในการปั๊มสูญญากาศ | ภายใน 1-999 วินาที | |
9 | การควบคุมการระบายแรงดัน | 0.1~0.6 กิโลปาสคาล | |
10 | ความจุอุปกรณ์ | ≥ 5PPM (พารามิเตอร์ที่เกี่ยวข้อง เวลาการคงสภาพสุญญากาศและแรงดัน 8 วินาที ค่าสุญญากาศ -85Kpa ปั๊มสุญญากาศ 10L/นาที) | |
11 | อัตราการผ่าน | ≥ 99.5% |
|
5、 การกำหนดค่าและมาตรฐานอุปกรณ์ทั่วไป
1. สีที่ปรากฏของอุปกรณ์: สีเทาอุ่นมาตรฐานสากล lC
2. วัดห่างจากผนังด้านนอกของเครื่อง 40 มม. โดยที่เสียงอุปกรณ์ ≤ 60 db
3. อุปกรณ์ดังกล่าวเป็นไปตามมาตรฐานความปลอดภัยระดับชาติที่เกี่ยวข้องสำหรับอุปกรณ์ ตลอดจนมาตรฐานความปลอดภัยและข้อกำหนดทั้งหมดที่กำหนดโดยรหัสความปลอดภัยที่เกี่ยวข้องของผู้ซื้อ
4. แนบคู่มือการใช้งานและคู่มือการบำรุงรักษาอุปกรณ์เป็นภาษาจีน
5. จัดส่งไดอะแกรมควบคุมไฟฟ้า ไดอะแกรมควบคุมลม คู่มือส่วนประกอบ รหัสโปรแกรมต้นทาง และเอกสารอื่นๆ สำหรับอุปกรณ์แบบสุ่ม
6. จัดทำรายการและภาพวาดของส่วนประกอบแต่ละรายการเพื่อเปลี่ยนอุปกรณ์
7. จัดทำรายการชิ้นส่วนที่เสี่ยงต่อความเสียหาย รวมถึงชื่อ จำนวนหน่วยแต่ละหน่วย ข้อมูลจำเพาะหรือภาพวาด ยี่ห้อ อายุการใช้งานโดยประมาณ และข้อมูลอื่นๆ
6 、 ส่วนประกอบหลักของอุปกรณ์
เลขที่ | ชิ้นส่วนเครื่องกล | บันทึก |
1 | กลไกชั้นวาง | |
| ติดตั้งแผ่นฐานแพลตฟอร์มชุบโครเมียม เสาชุบโครเมียม ฯลฯ | |
2 | กลไกการเปลี่ยนตำแหน่ง | |
| ติดตั้งด้วยกระบอกสูบการเคลื่อนที่ รางนำทาง แผ่นฐานเลื่อน และห้องสูญญากาศ ห้องสูญญากาศ 2 ห้องจะสลับการทำงานระหว่างการหนีบและการเจาะลูกเหล็ก | |
3 | กลไกการปิดผนึกของโพรงรวม | |
| ติดตั้งด้วยแผ่นปิดฝาแบบปิดผนึก (ชุบโครเมียม) ยกด้วยกระบอกสูบ และเสาหลักนำทาง 4 ต้น | |
4 | กลไกการป้อนลูกเหล็ก | |
| ติดตั้งด้วยร่องลูกเหล็ก ท่อส่งลูกเหล็ก หมุดขับลูกป้อน (การชุบแข็ง SKD นำเข้า) กระบอกป้อนลูก และกระบอกปิดผนึกที่ติดตั้งบนแผ่นปิดปิดผนึก | |
5 | กลไกการตีลูกบอล | |
| ติดตั้งด้วยแผ่นปิดผนึกเคลือบโครเมียม หมุดดีดลูกเหล็ก (ผ่านการชุบแข็ง SKD นำเข้า) และกระบอกสูบลูกเหล็ก | |
6 | กลไกการติดตั้ง | |
| ติดตั้งแผ่นรองรับตำแหน่งแบตเตอรี่ แผ่นแรงดันยืดหยุ่น และแผ่นแรงดันตำแหน่งกระบอกสูบ พร้อมแบตเตอรี่ตำแหน่งแคลมป์ ที่ติดตั้งในห้องสุญญากาศ |
|
7 、 ส่วนประกอบหลัก
เลขที่ | ชื่อ | ยี่ห้อ | บันทึก |
1 | ระบบควบคุม PLC | มิตซูบิชิ/ออมรอน/แอลจี | |
2 | อุปกรณ์ควบคุมไฟฟ้า | เอสเอ็มซี | |
3 | การแสดงผลระหว่างมนุษย์กับเครื่องจักร | มิตซูบิชิ | |
4 | เกจวัดสุญญากาศ | เอสเอ็มซี/ซันเอ็กซ์ | |
5 | กระบอกสูบ | แอร์อาร์ทีซี/เอสเอ็มซี | |
6 | อุปกรณ์นิวเมติกส์ | แอร์อาร์ทีซี/เอสเอ็มซี | |
7 | รางนำทาง | อาบา |
|
8、 อุปกรณ์สามารถปรับให้เข้ากับวัสดุขาเข้าและคุณลักษณะของผลิตภัณฑ์ได้
แบตเตอรี่ทรงกระบอก: H (60-180) × เส้นผ่านศูนย์กลาง (25-45) มม.
แบตเตอรี่สี่เหลี่ยม: สูง (60-280) × กว้าง (40-150) มม. × หนา(15-60) มม.
หมายเหตุ: เมื่อเส้นผ่านศูนย์กลางของลูกบอลเหล็กได้รับการแก้ไขแล้ว อุปกรณ์จัดตำแหน่งเปลี่ยนอุปกรณ์จะสามารถใช้งานร่วมกับแบตเตอรี่ขนาดอื่นๆ ได้
