เครื่องรีดไฮดรอลิกต่อเนื่องความร้อนอัตโนมัติพร้อมระบบม้วนและคลายม้วน
1.บทนำ
เครื่องรีดเป็นอุปกรณ์หลักในสายการผลิตแบบรีดต่อเนื่อง ประกอบด้วยโครงเหล็กหล่อ ลูกกลิ้ง ตัวลดความถี่มอเตอร์แบบปรับความถี่ ระบบอัดแรงดันแก๊ส-ของเหลว ระบบปรับช่องว่าง ระบบควบคุมไฟฟ้า แผ่นป้องกันป้อนวัสดุ และกลไกทำความสะอาดพื้นผิวลูกกลิ้ง หน้าที่หลักคือการทำให้ชิ้นส่วนเสามีความกะทัดรัดที่เหมาะสมภายใต้การรีดของลูกกลิ้ง และให้ความหนาของชิ้นส่วนเสาตรงตามความหนาของผิวเคลือบ อุปกรณ์ใช้เซอร์โวเพื่อปรับช่องว่างของลูกกลิ้ง และปรับความเร็วเชิงเส้นด้วยตัวแปลงความถี่เพื่อควบคุมความเร็วแบบไม่มีขั้นตอน
2.ข้อมูลจำเพาะ
ลูกกลิ้ง | เส้นผ่านศูนย์กลาง 210*กว้าง 330 มม. |
ความเร็ว | 2-8รอบ/นาที |
ประสิทธิภาพการทำงาน | 0.8-5ม./นาที |
ความสม่ำเสมอของการเคลือบ | ±0.002 มม. |
ความสม่ำเสมอของความหนาของอิเล็กโทรด ชิ้นส่วนหลังจากการกลิ้ง | ≤±0.002 มม. |
รูปลักษณ์ของเครื่องจักร | สีเทาและสีน้ำเงิน มีการติดตั้งตัวบ่งชี้แบบหน้าปัดสองตัว อุปกรณ์ป้องกันความปลอดภัยคือ ทาสีเตือน |
หน้าที่หลัก | ชิ้นขั้วมีความหนาถึงระดับหนึ่ง ภายใต้การกลิ้งของม้วน |
แบริ่ง | ตลับลูกปืนพิเศษสำหรับโรงงานรีด |
การหล่อลื่น | จารบีลิเธียม 3# |
ความกว้างการกลิ้งที่มีประสิทธิภาพ | 300 มม. |
วัสดุ | 9Cr3Mo |
ความแข็งของพื้นผิว | สูงกว่า HRC66 |
ความลึกของชั้นการดับ | 18 ～25 มม. |
การชุบโครเมียมแบบม้วน | ≥0.18 มม. |
กระโดดเส้นผ่านศูนย์กลางม้วน | ≤±0.002 มม. |
ความหยาบของพื้นผิวม้วน Ra | ≤0.04 |
อุณหภูมิสูงสุด | อุณหภูมิสูงสุด: 150°C |
การปรับช่องว่างม้วน | แกนสกรูปรับขับเคลื่อนลิ่มตรงกลาง ข้อต่อปรับ |
กำลังมอเตอร์หลัก | 0.75 กิโลวัตต์ (380 โวลต์ 50 เฮิรตซ์) |
โหมดความดัน | ปั๊มไฮดรอลิกไฟฟ้า |
ข้อมูลจำเพาะกระบอกสูบไฮดรอลิก | กระบอกสูบ φ 63 มม. ระยะชัก 15 มม. |
แรงดันการทำงานสูงสุด | 37T*2 ชิ้น |
แรงดันน้ำมันทำงาน | 40 เมกะปาสคาล |
แรงดันสูงสุด | 60 เมกะปาสคาล |
3. การคลายออก
แกนคลายเกลียว: แกนเติมลมพร้อมวาล์วควบคุมติดตั้งปืนเติมลม ข้อมูลจำเพาะ: 3 นิ้ว * 350 มม.
เบรกอนุภาคแม่เหล็กพร้อมระบบควบคุมความตึงของขั้ว แรงบิดที่กำหนด 25N .M ช่วงการปรับความตึง: 0 ~ 25 กก.
การควบคุมการแก้ไขความเบี่ยงเบน อุปกรณ์แก้ไขความเบี่ยงเบนแบบโฟโตอิเล็กทริก การควบคุมไกด์ ไกด์แบริ่งเชิงเส้น
ความยาวเคลื่อนที่รวม ± 50 มม.
น้ำหนักชิ้นส่วนประมาณ 80กก.
4. การพัน
ฟังก์ชั่น: พันวัสดุชิ้นเสาที่ม้วนไว้บนแกน เพลาพัน: เพลาพองลมพร้อมวาล์วควบคุม
พร้อมปืนเป่าลม สเปค : 3 นิ้ว * 350 มม.
เบรกอนุภาคแม่เหล็กพร้อมระบบควบคุมความตึงของขั้ว แรงบิดที่กำหนด 25 นิวตันเมตร ช่วงการปรับความตึง: 0 ~ 25 กก.
การควบคุมการแก้ไขความเบี่ยงเบน: อุปกรณ์แก้ไขความเบี่ยงเบนแบบโฟโตอิเล็กทริก ความแม่นยำในการแก้ไขความเบี่ยงเบน: ± 0.2 มม.
การควบคุมไกด์: ไกด์แบริ่งเชิงเส้น ความยาวเคลื่อนที่ทั้งหมด: ± 50 มม.
ไดรฟ์: ขับเคลื่อนเพลาขดลวดผ่านตัวลดมอเตอร์และคลัตช์อนุภาคแม่เหล็ก กำลังมอเตอร์ขดลวด: 0.75 กิโลวัตต์ (380 โวลต์ 50 เฮิรตซ์)
น้ำหนักชิ้นส่วนประมาณ 80กก.

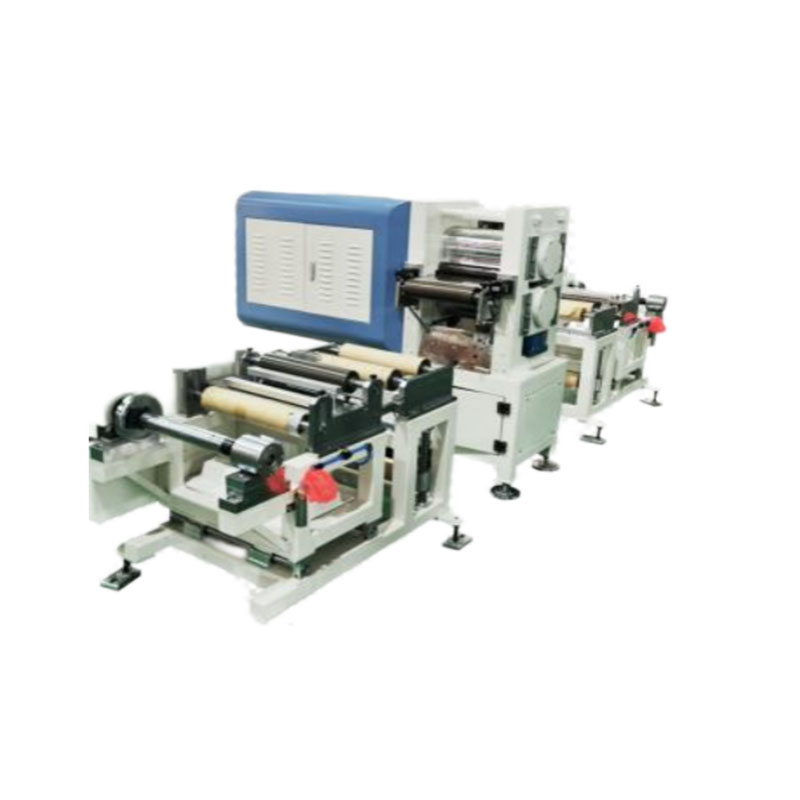

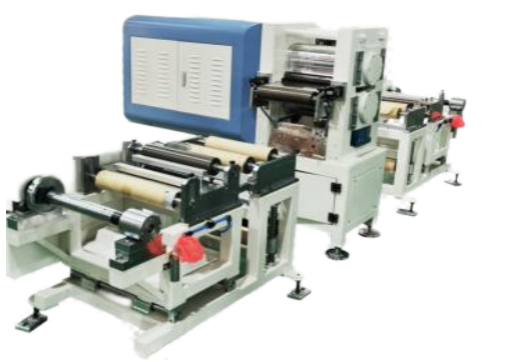

5.รูปภาพสินค้า
