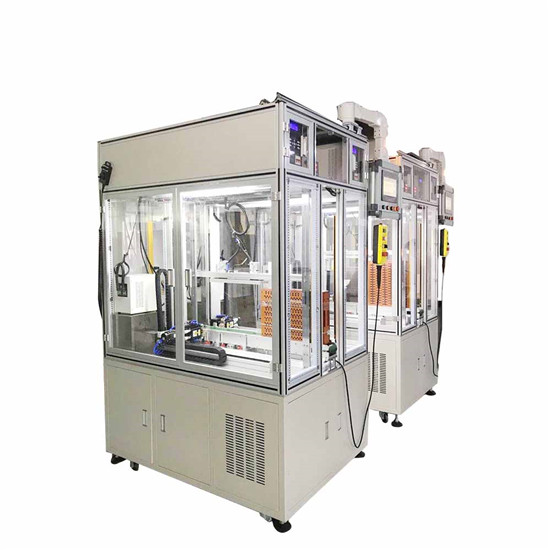

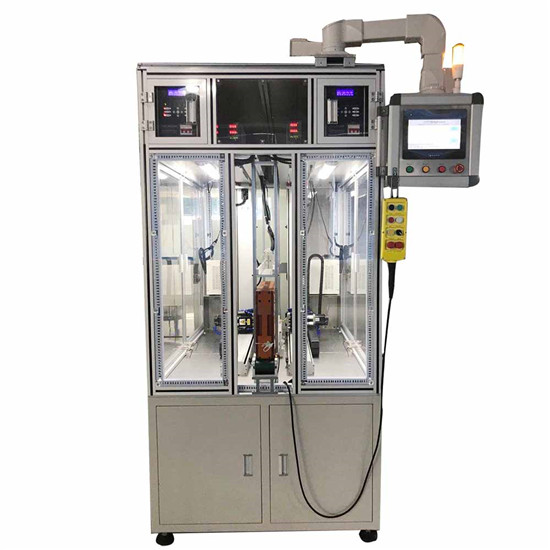

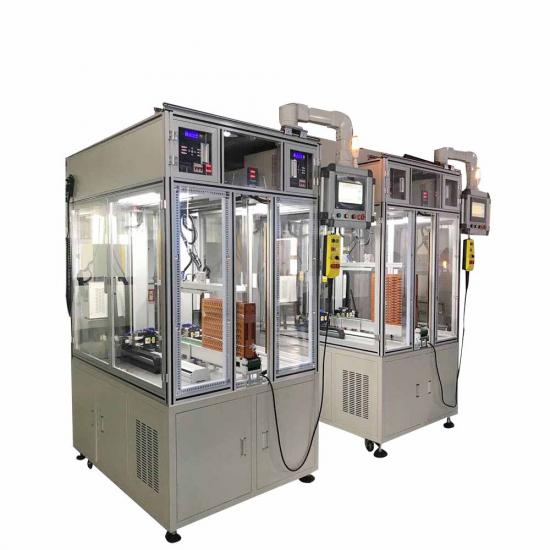

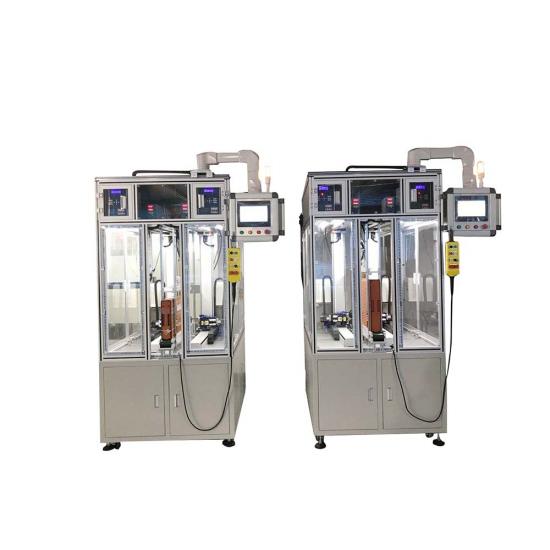

เครื่องเชื่อมจุดควบคุมเชิงตัวเลขสองด้านอัตโนมัติสำหรับชุดแบตเตอรี่รถยนต์ไฟฟ้า
อุปกรณ์ I การแนะนำ
เหมาะสำหรับชุดแบตเตอรี่รถยนต์ไฟฟ้า, โมดูลแบตเตอรี่รถยนต์, แบตเตอรี่ไฟถนน, ชุดแบตเตอรี่รถยนต์สมดุล, ชุดแบตเตอรี่สกู๊ตเตอร์, แหล่งจ่ายไฟพกพา, โมดูลแบตเตอรี่สตาร์ท, ชุดแบตเตอรี่เครื่องมือไฟฟ้า, ชุดแบตเตอรี่โน้ตบุ๊ก ฯลฯ!
คุณสมบัติ
1. รองรับการเริ่มแบบจุดพัก รองรับการเริ่มอัตโนมัติ และการแปลงโหมดการเริ่มด้วยตนเอง
2. การเขียนโปรแกรมแบบง่าย รองรับการเขียนโปรแกรมแบบจุดและแบบอาร์เรย์ สามารถรับรู้จุดกระโดดได้
การเชื่อมแบบจุดเดียว โหมดจุดคู่ การสลับรวดเร็ว การปรับปรุงเส้นทางการเชื่อมจุด ปรับปรุงประสิทธิภาพ ดิสก์ภายในสามารถจัดเก็บไฟล์โปรแกรมได้ 99 กลุ่ม อินเทอร์เฟซ USB สามารถนำเข้ากราฟิกได้
3. หัวเชื่อมจุดใช้จุดศูนย์กลางของหมุดเชื่อม 2 อันเป็นจุดศูนย์กลางวงกลม และสามารถปรับมุมได้อย่างต่อเนื่อง เหมาะสำหรับการเชื่อมจุดของชิ้นส่วนเชื่อมต่อแบบแยกรูปทรงพิเศษต่างๆ
4. ระบบแบ่งออกเป็นผู้ปฏิบัติงาน ผู้ดูแลระบบ ผู้ใช้งานระดับสูง และอื่นๆ สะดวกต่อการใช้งาน จัดการ และบำรุงรักษาเครื่องเชื่อมแบบชน
5. แหล่งจ่ายไฟเชื่อมอินเวอร์เตอร์ DC มีข้อดีคือ ประสิทธิภาพการทำงานที่เสถียร ความเร็วในการเชื่อมที่รวดเร็ว โหมดการทำงานกระแสคงที่ และการกำจัดปัจจัยที่ไม่เสถียรของกระแสเชื่อมเป็นเวลานาน
6. ด้วยระบบตรวจสอบกระแสเชื่อม สามารถตรวจสอบกระแสเชื่อมได้แบบเรียลไทม์
7. แหล่งจ่ายไฟสำหรับการเชื่อมแบบจุดมีฟังก์ชันแจ้งเตือนการเชื่อมผิดพลาด ซึ่งสามารถสื่อสารกับตัวควบคุมการเคลื่อนที่ได้โดยตรง สามารถบันทึกตำแหน่งการเชื่อมผิดพลาดและแจ้งเตือนการเปลี่ยนหมุดเชื่อมได้
8. ประสิทธิภาพการเชื่อมสูงกว่าการเชื่อมด้วยมือประมาณ 8 เท่า มีความเสถียรสูง ประหยัดแรงงานและประหยัดเวลา
ข้อมูลจำเพาะ
แหล่งจ่ายไฟ | 3 เฟส ~380V±10%/50Hz±10% |
กำลังไฟที่กำหนด | 50 กิโลวัตต์ (สูงสุด) |
ความยาวการเดินทาง Z1、Z2 | 0-600 มม. (สูงสุด) |
ระยะทางการเดินทาง Y | 0-1200 มม. (สูงสุด) |
X ระยะทางการเดินทาง | 0-40 มม. |
มุมเพลา W | 0 |
ความเร็วใน การเชื่อม | 0. 3 5 วินาที/ จุด；1 8 00- 36 00 ชิ้น / ชม. |
ความเร็วสูงสุดของการส่งกำลังของมอเตอร์ | 1500 มม./วินาที |
เซลล์โหลดสูงสุด (32650) | 512 ชิ้น |
จำนวนกลุ่มไฟล์ที่สามารถจัดเก็บได้ | 99 |
ระบบปฏิบัติการ | ภาพคอมพิวเตอร์อุตสาหกรรม + เครื่องจักรกลมนุษย์ |
โหมดการส่งข้อมูล | มอเตอร์เซอร์โว + สกรู TBI + รางนำเชิงเส้น |
อิเล็กโทรดแกนหมุน | มอเตอร์เซอร์โวเลตรอน |
หัวเชื่อมจุด | มอเตอร์เซอร์โวเลตรอน |
การปรับมุม | มอเตอร์แบบวงปิด |
โหมดทำความเย็น | ระบบระบายความร้อนด้วยอากาศบังคับ |
วัสดุแผ่นนิกเกิล | เหล็กชุบนิกเกิลหรือนิกเกิลบริสุทธิ์ |
ความหนาของแผ่นนิกเกิลเชื่อม | 0.1 มม.-0.3 มม. > ร่อง ขนาด 0.2 มม. พร้อมปุ่มนูน |
ขนาดภายนอก (มม.) | 1800 ลิตร* 110 0 วัตต์* 2000 ชั่วโมง |
ความแม่นยำในการวางตำแหน่งซ้ำ | ±0.02 มม. |
น้ำหนัก | 600 กก. |

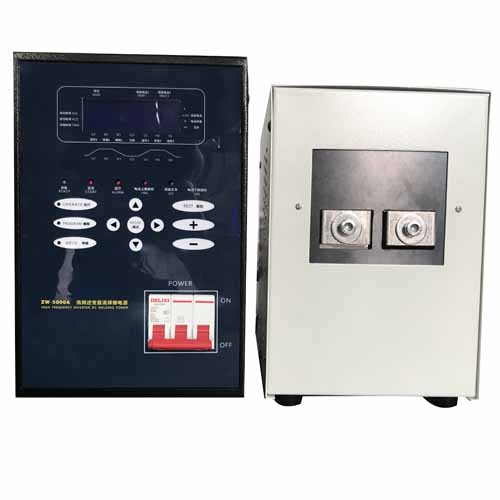

พารามิเตอร์ทางเทคนิคของแหล่งจ่ายไฟเชื่อม
แบบอย่าง | ZW-5000A |
กำลังไฟฟ้าเข้า(V) | 3เฟส AC380V 士 10% 50/60Hz |
กระแสไฟขาออก(A) | 5000เอ | แรงดันไฟฟ้าขณะไม่มีโหลด(V) | 10.8 |
โหมดควบคุม | การควบคุมกระแสคงที่ | โหมดทำความเย็น | ระบบระบายความร้อนด้วยอากาศอัด |
สภาวะการเชื่อม | 8 | น้ำหนัก(กก.) | 30.3 |
ขนาดภายนอก ( กว้าง× ยาว× สูง) มม. | 450 × 190 × 285 |
ขนาดหม้อแปลง( กว้าง× ยาว× สูง) มม. | 30 0× 18 0× 265 |
การทำงาน | การเชื่อมแผ่นนิกเกิล0.15-0.25 มม.
|
